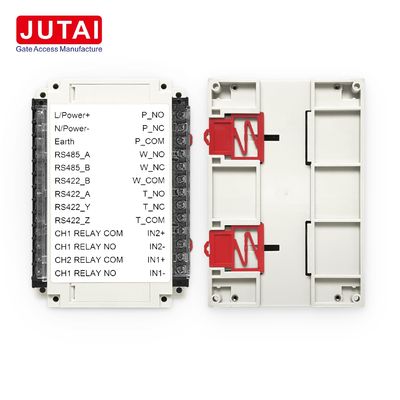

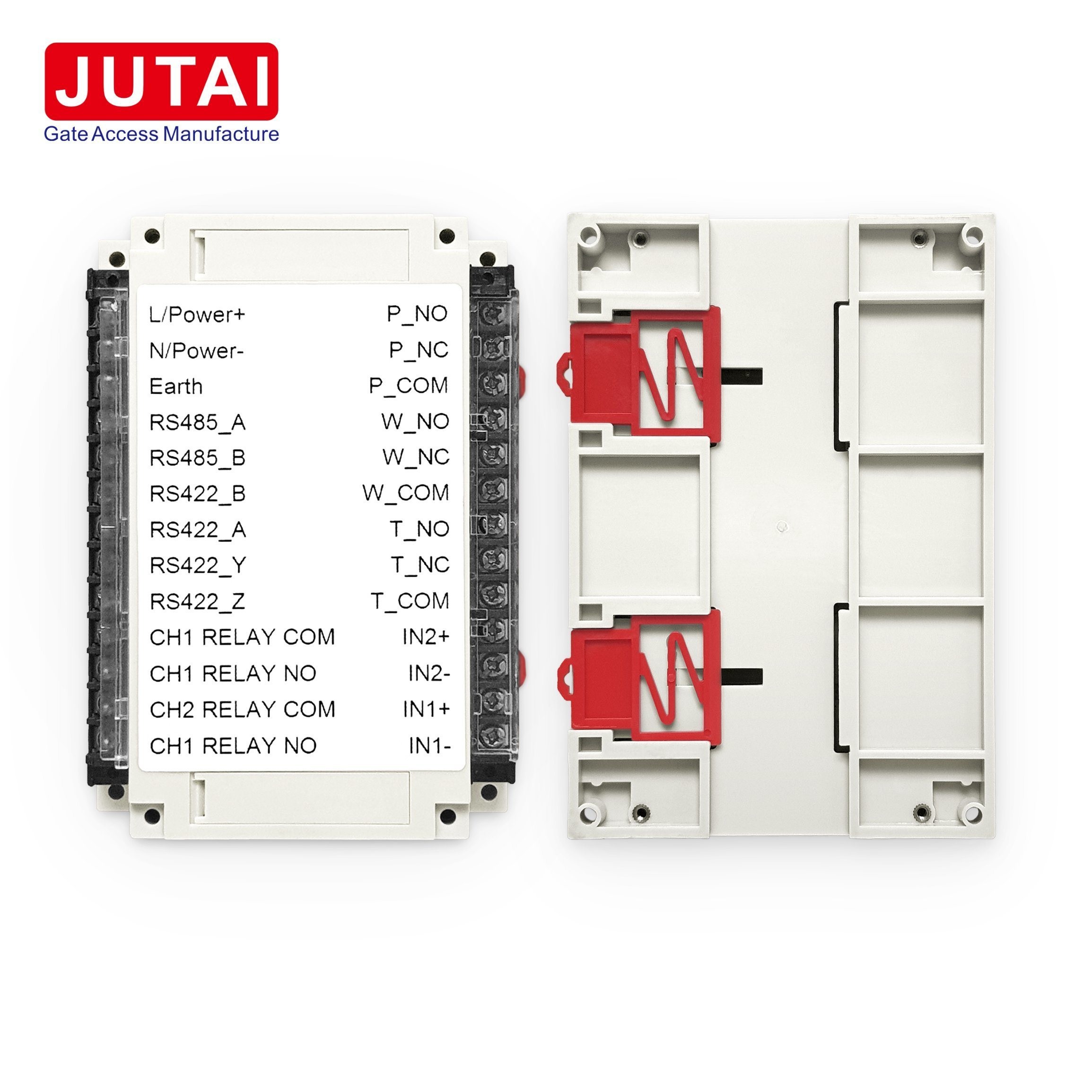

BR-101 intelligente Ampelsteuerung

BR-101 T-Nr/Nc/COM Ampelnkontrollgerät für Parkplätze

Intelligenter Verkehrssteuerer
Bei verschiedenen Projekten ist das Controller-Programm unterschiedlich, wir haben mehrere verschiedene Projekte für die Kunden angepasst.Bitte informieren Sie unser Team über alle Projektanforderungen

Es gibt erfolgreiche Projektlösungen des Kunden:
Lösung 1
1Die Fahrzeuge sind sowohl bei der Einfahrt als auch bei der Ausfahrt in der Kurve.
Liste der Produkte:
2 kleine Verkehrssteuerungen,
2 Stück LED-Straßenleuchte
2 Stück Dual-Channel-Schleifen-Detektor
1 Stück Einzelschleifendetektor
2 Stück Warnlicht
1 Einheit Schranktor
Schleifkabel und Stromleitung
2Arbeitsgrundsatz:
Wenn es kein Fahrzeug auf beiden Seiten gibt, zeigen beide Seiten grünes Licht, wenn es ein Auto
Bei Eintritt von CH1B in CH2B (oder bei Eintritt von CH1A in CH2A) klingt der Alarm W1(W2).
An dieser Stelle bleibt das Licht LB grün (LA bleibt grün), während LA(LB) aus Rot drehen besteht, keine Fahrzeuge erlaubt, warten Sie 3 Sekunden (6 Sekunden mit Wählcode).
Wenn das Fahrzeug weiter in Richtung B (Richtung A) fährt, muss es nach der Freisetzung einer großen Anzahl von Fahrzeugen auf rot umstellen und 3 Sekunden warten (6).
Wenn nach Sekunden nach dem Wählcode kein Fahrzeug in Richtung A (Richtung B) vorbeifährt, befinden sich beide Seiten im grünen Lichtzustand.
Anmerkung: Zählen bei Eingabe von CH2B in Richtung B oder CH2A in Richtung A als Kennzeichnung.
Lösung 2
1Die Fahrzeuge für drei Eingänge und Ausgänge
Liste der Produkte:
3 kleine Verkehrssteuerungen,
3 Stück LED-Straßenleuchte
3 Stück Dual-Channel-Schleifen-Detektor
1 Stück Einzelschleifendetektor
3 Stück Warnleuchte
1 Einheit Schranktor
Schleifkabel und Stromleitung
2Arbeitsgrundsatz:
Wenn an den drei Seiten kein Fahrzeug ist, zeigen alle drei Seiten grünes Licht, wenn ein Fahrzeug von CH1B bis CH2B einfährt, klingen die Alarme W1 und W2.
Zu diesem Zeitpunkt ist die Leuchte LB noch grün, während LA und LC von grün auf rot wechseln,Keine Fahrzeuge erlaubt, warten Sie 3 Sekunden (6 Sekunden mit Wählcode).
Wenn mehrere Fahrzeuge in Richtung B fahren, muss es nach der Freisetzung einer großen Anzahl von Fahrzeugen auf ein rotes Licht wechseln und 3 Sekunden warten (6).
Wenn nach Sekunden kein Fahrzeug in Richtung A und Richtung C vorbeifährt (Zählercode).
Alle Seiten sind grün.
Anmerkung: Zählen bei Eingabe von CH2B in Richtung B oder CH2A in Richtung A als Kennzeichnung.

Lösung 3
1Für einen Eingang und einen Ausgang.
Liste der Produkte:
2 Stück Schranktore
2 Stück intelligente Ampeln
4 Stück Einzelschleifendetektoren
1 Stück einzelne LED-Leuchte "SLOW"
1 Stück LED-Lampen "Langsam" + Grün
2Arbeitsgrundsatz:

Wenn das Fahrzeug in die Schleife 1 kommt, zeigt das Einfahrlicht 6 und das Ausfahrlicht 5 SLOW.

Nachdem das Auto die Schleife 1 verlassen hat, wird es eine 6s Relais-Verzögerung haben.

Nach 6 Sekunden wechseln die Lichter 5 und 6 in Schwarz, Licht 2 in Grün. (Der Zustand des Lichts wird durch Relais-Ausgang oder Bodendruck bestimmt)

Die andere Seite funktioniert genauso.
Lösung 4
1.Für denselben Ein- und Ausgang
Liste der Produkte:
1 Stück Barriere-Tor
1 Stück UHF-Lesegerät
1pcs intelligenter Ampelsteuergerät
2 Scheinwerfer
2 Stück Doppelkanal-Schleifdetektoren
1 Stück Einzelschleifendetektor
Uhf-Karte oder Aufkleber
Arbeitsprinzip:
Eingang bis Ausgang:
Wenn das Auto auf Schleife 1 und den Kartenleser auslöst, wird der Leser die Karte lesen, wenn die Karte gültig ist, wird S1 grün, S2 wird rot und die Barriere offen.
Wenn das Auto auf Schleife 2 ist, wird S1 rot und S2 bleibt grün.
Wenn das Auto Schleife 2 passiert, wird S1 grün und S2 bleibt grün.
Wenn kein Auto ist, bleibt die grüne Farbe am Eingang und bei der Ausfahrt immer an.
Ausgang zum Eingang:
Wenn das Auto auf Schleife 2 ist, löst der Schleiferdetektor die Barriere auf, S2 wird grün, S1 wird rot.
Wenn das Auto in Schleife 1 ist, wird S2 rot und S1 bleibt grün.
Wenn das Auto die Schleife 1 passiert, wird S2 grün und S1 bleibt grün.
Wenn kein Auto, die grüne Farbe bei Ein- und Ausfahrt immer bleiben.

Lösung 5
1Für einen Zugang zum Tor
Produktliste:
1 Stück Ampeln
Ein Smart Traffic Controller
2.Arbeitsprinzip:
Wenn das Auto auf Schleife A drückt, wird die IU ausgelöst und das rote Licht ist an
IU beurteilen, ob das Auto registriert ist oder nicht, wenn es ungültig ist, wird die Kurve nicht öffnen, und halten Sie das rote Licht an; Wenn das Auto das rote Licht verlässt, geht es aus.
Falls gültig, ausgeschaltetes Rotlicht, eingeschaltetes Grünlicht
Wenn das Fahrzeug die Schleife B passiert, schließt sich das Straßengatter und das grüne Licht geht aus.
Systemdiagramm:
