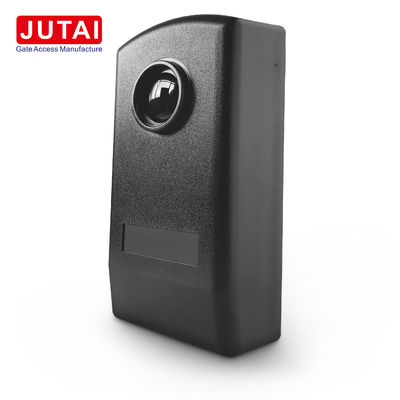

Industrieller IR-Fotokellensensor 30m für den Außenbereich

Industrieller Infrarot-Fotokellensensor Langstrecke 30 m für den Außenbereich

Erhöhen Sie Ihre Sicherheit und Komfort mit der JUTAI Automatic Door Sensor Infrared Photocell.sofortige Anleitung eines Relais-Schaltsignales. Seine Vielseitigkeit bietet eine Vielzahl von Anwendungen, darunter Parkbarrieren, Fußgängertore und Fahrzeugtore für Körperinduktion.es dient als ein robustes Anti-Diebstahl-Detektionssystem für Fenster, Türen und Gänge.

Einzigartige Merkmale:

• Solitäre Strahlensensoren: Diese als Einzelstrahlensoren bekannten Detektoren finden in automatisierten Schiebetüren, Verschlusstüren, Garagentüren, Fenstern und weiteren weit verbreiteten Anwendungen.
• Integrierter Sender und Empfänger: Jedes Gerät verfügt über einen Sender und einen Empfänger mit integriertem Verstärker, der einen schmalen Infrarotstrahl emittiert, um äußeren Lichtstörungen wirksam entgegenzuwirken.
• Zuverlässige Detektionsreichweite: Obwohl diese Sensoren in geringer Höhe (20-40 cm über dem Boden) montiert werden, halten sie eine zuverlässige Detektionsreichweite von 2-20 Metern aufrecht.
• IR-20 Selbsterkennungsfähigkeit: Der IR-20-Sensor, der speziell für Schiebetüren entwickelt wurde, zeigt Selbsterkennungsfähigkeiten an.Die Tür schließt sich nicht mehr und zieht sich schnell in die breiteste Position zurückNach dem vollständigen Schließen deaktiviert sich der Detektionsstrahl.

Funktionalität:

Stellen Sie jedes Detektorpaar an entgegengesetzten Punkten, um eine Infrarotzone zwischen ihnen herzustellen.Bewegungserkennung innerhalb dieser Zone löst sofort ein Alarmsignal aus, das an den Sicherheits-Alarm-Host weitergeleitet wird (nicht enthalten)Ideal für die nahtlose Integration in Sicherheitssysteme in Bildungseinrichtungen, Geschäftsanlagen, medizinischen Einrichtungen, Wohnräumen und darüber hinaus.

Konsistente Leistung:

Unabhängig von ungünstigen Wetterbedingungen wie Regenfällen, Staubstürmen usw. hält der Detektionsbereich eine gleichbleibende Leistung bei.Die kompakte und IP65-wasserdichte Konstruktion des JUTAI IR-20 Infrarot-Fotosensors gewährleistet eine außergewöhnliche Beständigkeit gegen ultraviolette Strahlung und abrasive Partikel, was die Widerstandsfähigkeit im Freien erhöht.

Umfassende Unterstützung:

Jedes Paket enthält ein Englischsprachiges Bedienhandbuch mit illustrierten Diagrammen, das eine umfassende Anleitung für eine mühelose Installation und Konfiguration bietet.

Zusammenfassend ist die JUTAI Automatic Door Sensor Infrared Photocell ein Beweis für unvergleichliche Sicherheit und Vielseitigkeit in einer Vielzahl von Anwendungen.Gewährleistung von Ruhe und Bequemlichkeit in verschiedenen Umgebungen.




Technischer Parameter

Anschlussdaten für JUTAI IR-20

Für die Installation der IR-20M-Fotokell folgen Sie bitte diesen Schritt-für-Schritt-Anweisungen:

1. Zugang zum Inneren: Heben Sie die Vorderseite der Photozelle an, um auf die Innenkomponenten zuzugreifen.

2. Kabel einfügen und die Basis befestigen: Die Kabel in die entsprechenden Gehäuse-Schlitze einfügen und die Basis der Photozelle fest an die Wand befestigen.

3. Auf Wand oder Metalloberfläche montiert:

   • Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubanker einzusetzen.
   • Für die Montage auf Metalloberflächen sind drei 3 ø-Löcher für selbstklemmende Schrauben zu bohren.

4. Anschlüsse herstellen: Die notwendigen Kabel anschließen und die Fotozelle mit einer Spannung zwischen 12 und 24 V DC/AC versorgen.

5. Sicherstellen der richtigen Positionierung: Sicherstellen der richtigen Positionierung, Ausrichtung und Verbindung der Fotozelle.Wenn der Infrarotstrahl unterbrochen wird, wird die rote LED leuchten.

6. Abdeckung mit Frontpanel: Sobald die Verbindungen verifiziert sind, bedecken Sie die Fotozelle mit der Frontpanel.

7. Prüfsystem: Das System wird mehrfach unterbrochen, um die Reaktionsfähigkeit des Relais zu überprüfen.

8. Sicherung der Vorderseite: Schließlich befestigen Sie die Vorderseite mit den mitgelieferten Schrauben.

Nach diesen Schritten wird sorgfältig die ordnungsgemäße Installation und Funktion der IR-20M-Fotokell sichergestellt.
