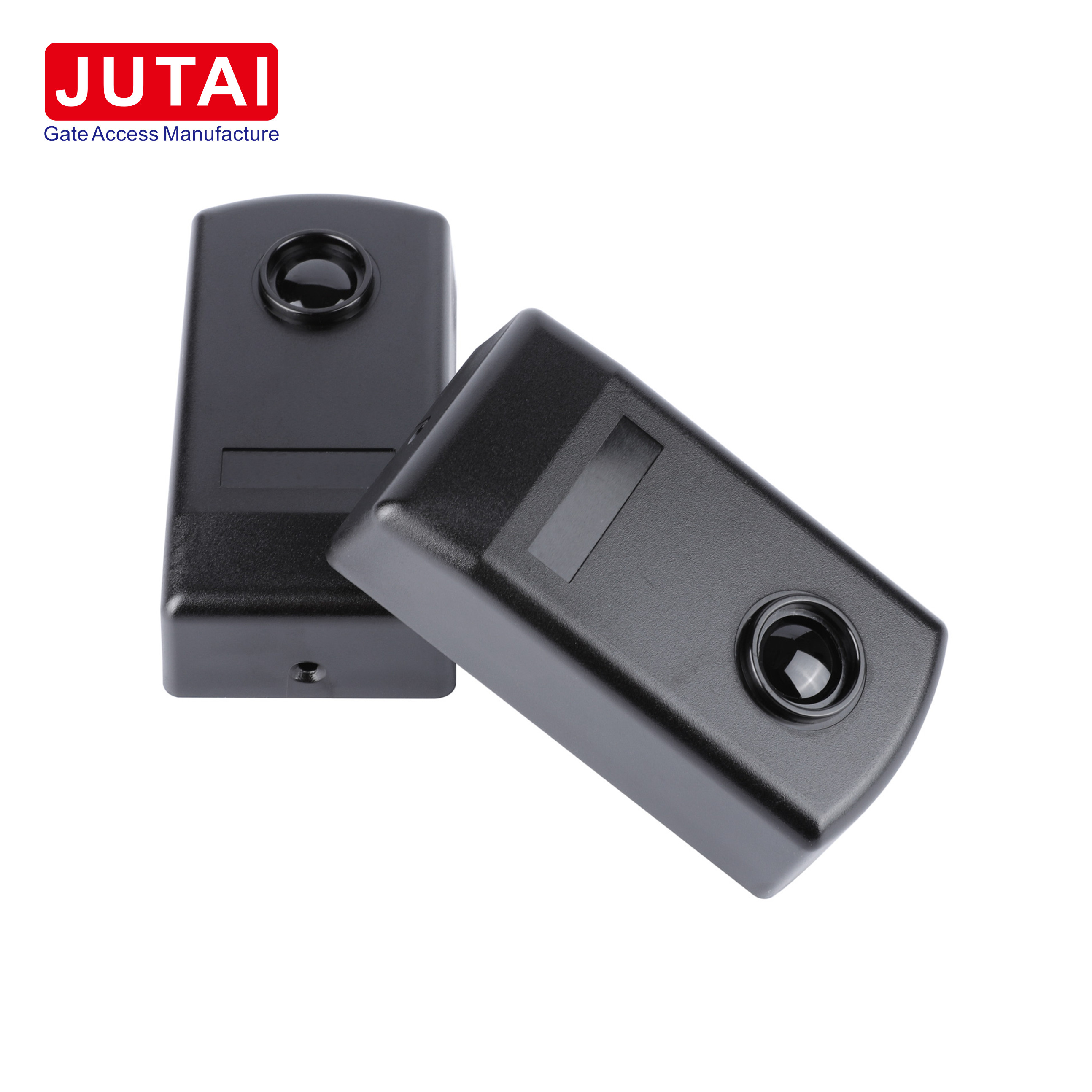

Wasserdichte Infrarotfotozelle für die Sicherheit von Autogäten 12-24VADC 30M Detektionsbereich

Erleben Sie mehr Sicherheit und Komfort mit der JUTAI Automatic Door Sensor Infrared Photocell.Auslösung eines Signals für einen Schaltrelais für sofortiges Handeln. Seine Vielseitigkeit macht es ideal für verschiedene Anwendungen, einschließlich Parkbarrieren, Fußgänger-Tore und Fahrzeug-Tore für Körper-Induktion.Es dient als zuverlässiges Anti-Betriebs-Erkennungssystem für Fenster, Türen und Gänge.

Einzigartige Merkmale:

• Solitary Beam Detectors: Diese Sensoren werden häufig in automatischen Schiebetüren, Verschlusstüren, Garagentüren und Fenstern eingesetzt.

• Integrierter Sender und Empfänger: Mit einem Sender und Empfänger mit integriertem Verstärker wirkt der schmale Infrarotstrahl wirksam gegen äußere Lichtstörungen.

• Zuverlässige Detektionsreichweite: Obwohl diese Sensoren in geringer Höhe (20-40 cm über dem Boden) montiert werden, halten sie eine zuverlässige Detektionsreichweite von 2-20 Metern aufrecht.

• IR-20 Selbsterkennungsfähigkeit: Speziell für Schiebetüren entwickelt, stoppt der IR-20-Sensor das Schließen der Tür bei Unterbrechung des selbsterkennenden Strahls.Sicherstellung eines schnellen Rückzugs in die breiteste PositionDie Tür setzt sich wieder in Bewegung, bis der Detektionsstrahl wieder eingesetzt ist, und deaktiviert sich nach vollständigem Schließen.

Funktionalität:

Die Bewegungserkennung löst ein Alarmsignal aus, das an den Sicherheits-Alarm-Host weitergeleitet wird (nicht inbegriffen).Ideal für die nahtlose Integration in Sicherheitsinstallationen in verschiedenen Umgebungen.

Konsistente Leistung:

Durch die gleichbleibende Leistung bei schlechtem Wetter gewährleistet das kompakte und IP65 wasserdichte Design eine außergewöhnliche Beständigkeit gegen ultraviolette Strahlung und abrasive Partikel.Verbesserung der Widerstandsfähigkeit im Freien.

Umfassende Unterstützung:

Jedes Paket enthält eine englische Bedienungsanleitung mit illustrierten Diagrammen für eine mühelose Installation und Konfiguration.

Zusammenfassend lässt sich sagen, dass die JUTAI Automatic Door Sensor Infrared Photocell eine beispiellose Sicherheit und Vielseitigkeit bietet, indem sie für verschiedene Anwendungen Ruhe und Bequemlichkeit bietet.




Technischer Parameter

Anschlussdaten für JUTAI IR-20

Für die Installation der IR-20M-Fotokell folgen Sie bitte diesen Schritt-für-Schritt-Anweisungen:

1. Zugang zum Inneren: Heben Sie die Vorderseite der Photozelle an, um auf die Innenkomponenten zuzugreifen.

2. Kabel einfügen und die Basis befestigen: Die Kabel in die entsprechenden Gehäuse-Schlitze einfügen und die Basis der Photozelle fest an die Wand befestigen.

3. Auf Wand oder Metalloberfläche montiert:

   • Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubanker einzusetzen.
   • Für die Montage auf Metalloberflächen sind drei 3 ø-Löcher für selbstklemmende Schrauben zu bohren.

4. Anschlüsse herstellen: Die notwendigen Kabel anschließen und die Fotozelle mit einer Spannung zwischen 12 und 24 V DC/AC versorgen.

5. Sicherstellen der richtigen Positionierung: Sicherstellen der richtigen Positionierung, Ausrichtung und Verbindung der Fotozelle.Wenn der Infrarotstrahl unterbrochen wird, wird die rote LED leuchten.

6. Abdeckung mit Frontpanel: Sobald die Verbindungen verifiziert sind, bedecken Sie die Fotozelle mit der Frontpanel.

7. Prüfsystem: Das System wird mehrfach unterbrochen, um die Reaktionsfähigkeit des Relais zu überprüfen.

8. Sicherung der Vorderseite: Schließlich befestigen Sie die Vorderseite mit den mitgelieferten Schrauben.

Nach diesen Schritten wird sorgfältig die ordnungsgemäße Installation und Funktion der IR-20M-Fotokell sichergestellt.
