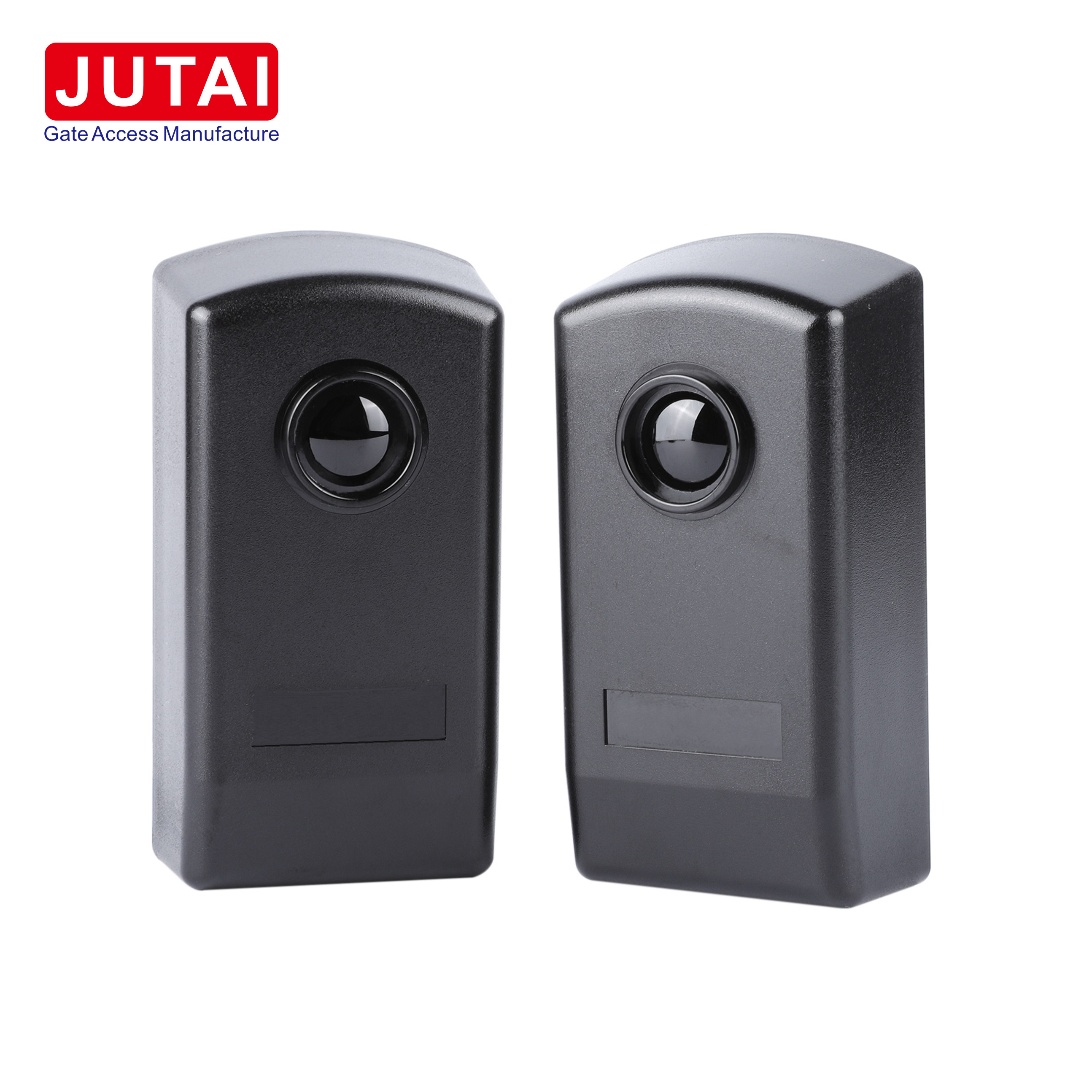

Anti-Strong Light Photoelektrische Sensor für die automatische Sicherheitsschranke

Anti-starke Licht photoelektrische Sensor für Boom Barriere automatische Tor Sicherheit

Erleben Sie höhere Sicherheit und Komfort mit der JUTAI Automatic Door Sensor Infrared Photocell.Schnelle Auslösung eines Relais-Schaltersignals. Seine Vielseitigkeit erstreckt sich auf verschiedene Anwendungen, darunter Parkbarrieren, Fußgängertore und Fahrzeugtore für Körperinduktion.es dient als zuverlässiges Anti-Betriebs-Erkennungssystem für Fenster, Türen und Gänge.

Einzigartige Merkmale:

• Einzelstrahldetektoren: Diese Einzelstrahldetektoren, die in automatischen Schiebetüren, Verschlusstüren, Garagentüren und Fenstern weit verbreitet sind, bieten eine beispiellose Zuverlässigkeit.
• Integrierter Sender und Empfänger: Jedes Gerät verfügt über einen integrierten Sender und Empfänger mit einem Verstärker, der einen schmalen Infrarotstrahl emittiert, um äußeren Lichtstörungen wirksam entgegenzuwirken.
• Zuverlässige Detektionsreichweite: Obwohl diese Sensoren in geringer Höhe (20-40 cm über dem Boden) montiert sind, halten sie einen konsistenten Detektionsbereich von 2-20 Metern bei.
• IR-20 Selbsterkennungsfähigkeit: Der IR-20-Sensor ist für Schiebetüren ausgelegt und verfügt über Selbsterkennungsfähigkeiten.Die Tür schließt sich nicht mehr und zieht sich schnell in die breiteste Position zurück, die Sicherheit und den Komfort erhöhen.

Funktionalität:

Stellen Sie jedes Detektorpaar an entgegengesetzten Punkten, um eine Infrarotzone zwischen ihnen herzustellen.Bewegungserkennung innerhalb dieser Zone löst sofort ein Alarmsignal aus, das an den Sicherheits-Alarm-Host weitergeleitet wird (nicht enthalten)Ideal für die nahtlose Integration in Sicherheitssysteme in Bildungseinrichtungen, Geschäftsanlagen, medizinischen Einrichtungen, Wohnräumen und darüber hinaus.

Konsistente Leistung:

Unabhängig von ungünstigen Wetterbedingungen wie Regenfällen oder Staubstürmen hält der Detektionsbereich eine gleichbleibende Leistung.Die kompakte und IP65-wasserdichte Konstruktion des JUTAI IR-20 Infrarot-Fotosensors gewährleistet eine außergewöhnliche Beständigkeit gegen ultraviolette Strahlung und abrasive Partikel, was die Widerstandsfähigkeit im Freien erhöht.

Umfassende Unterstützung:

Jedes Paket enthält ein Englischsprachiges Bedienhandbuch mit illustrierten Diagrammen, das eine umfassende Anleitung für eine mühelose Installation und Konfiguration bietet.

Zusammengefasst bietet die JUTAI Automatic Door Sensor Infrared Photocell eine beispiellose Sicherheit und Vielseitigkeit in verschiedenen Anwendungen, die Sicherheit und Bequemlichkeit in verschiedenen Umgebungen gewährleistet..




Technischer Parameter

Anschlussdaten für JUTAI IR-20

Für die Installation der IR-20M-Fotokell folgen Sie diesen Schritt-für-Schritt-Anweisungen:

1. Zugang zum Inneren: Heben Sie die Vorderseite der Photozelle an, um auf die Innenkomponenten zuzugreifen.

2. Kabel einfügen und die Basis befestigen: Die Kabel in die entsprechenden Gehäuse-Schlitze einfügen und die Basis der Photozelle fest an die Wand befestigen.

3. Auf Wand oder Metalloberfläche montiert:

   • Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubanker einzusetzen.
   • Für die Montage auf Metalloberflächen sind drei 3 ø-Löcher für selbstklemmende Schrauben zu bohren.

4. Anschlüsse herstellen: Die notwendigen Kabel anschließen und die Fotozelle mit einer Spannung zwischen 12 und 24 V DC/AC versorgen.

5. Sicherstellen der richtigen Positionierung: Stellen Sie sicher, dass die Fotozelle richtig positioniert, ausgerichtet und verbunden ist.Wenn der Infrarotstrahl unterbrochen wird, wird die rote LED leuchten.

6. Abdeckung mit Frontpanel: Nach Überprüfung der Anschlüsse decken Sie die Fotozelle mit der Frontpanel ab.

7. Prüfsystem: Das System wird mehrfach unterbrochen, um die Reaktionsfähigkeit des Relais zu überprüfen.

8. Sicherung der Vorderseite: Schließlich befestigen Sie die Vorderseite mit den mitgelieferten Schrauben.

Diese Schritte sorgfältig zu befolgen, wird die ordnungsgemäße Installation und Funktion der IR-20M-Fotokell sicherstellen.
