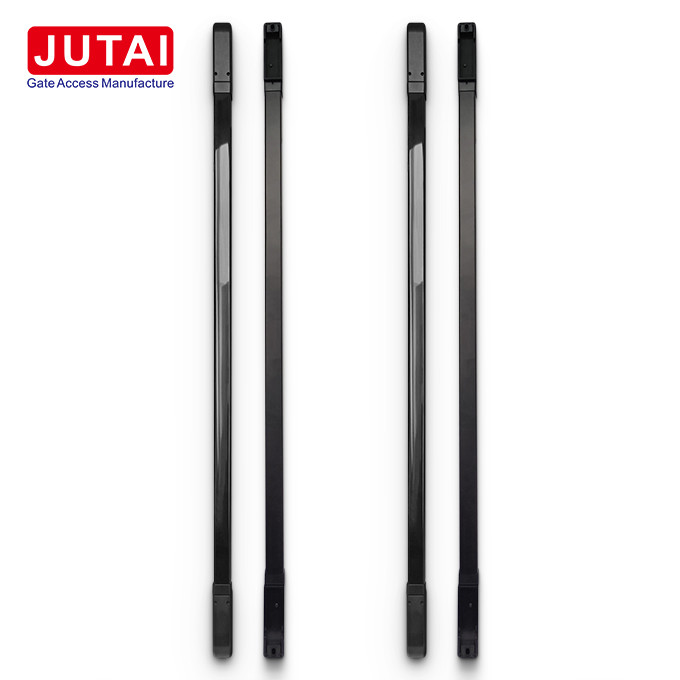

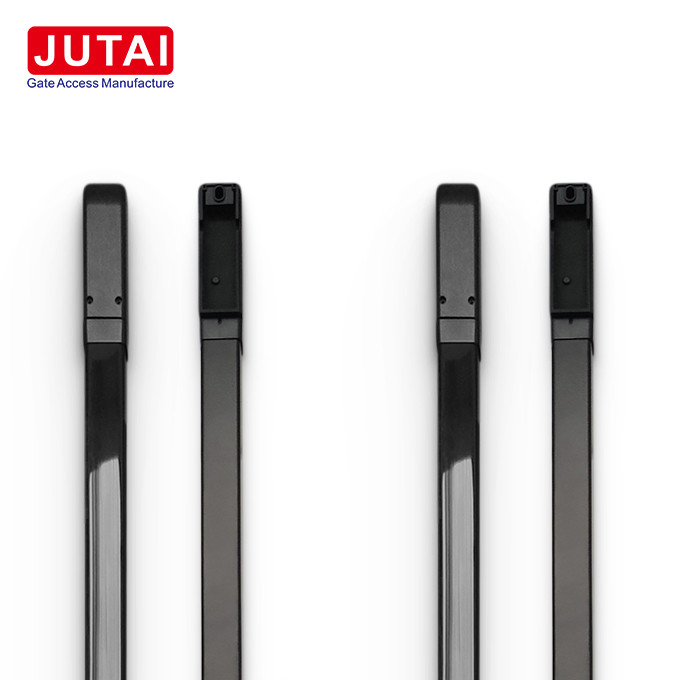

Infrarotlicht Vorhang Sensor 1m 4 Strahlen

Produktbezeichnung: JUTAI Sicherheitsleuchtvorhangsensor

Produktbeschreibung: Der JUTAI Safety Light Curtain Sensor ist eine fortschrittliche Lösung, die zur Gewährleistung der Sicherheit von Industrietüren, Schranktüren und Wohngebieten entwickelt wurde.Auf 1 Meter Höhe und mit 4 Infrarotstrahlen ausgestattet, bietet dieser Sensor einzigartige Funktionalität und Zuverlässigkeit.Es bietet einen robusten Schutz mit einer IP65-Wasserdichte.
Funktionsprinzip: Der JUTAI Safety Light Curtain Sensor arbeitet durch Emission, Ausbreitung, Wechselwirkung, Reflexion und Empfang von Infrarotstrahlung.Hier ist eine detaillierte Aufschlüsselung ihrer Arbeitsgrundsätze::

1. Infrarotemission: Der Sensor sendet einen Infrarotstrahl mit einem eingebauten Infrarotemitter aus.
2. Strahlverbreitung: Dieser Infrarotstrahl bewegt sich auf einem vordefinierten Weg und schafft eine unsichtbare Erkennungsbarriere.
3. Zielinteraktion: Wenn ein Objekt den Strahl durchschneidet, reagiert es mit dem Infrarotlicht, indem es es reflektiert, absorbiert oder zerstreut.
4. Reflektion oder Streuung: Der Infrarotempfänger des Sensors erfasst das reflektierte oder zerstreute Infrarotlicht des Objekts.
5. Signalverarbeitung: Der Sensor verarbeitet das empfangene Signal, um Eigenschaften wie Signalstärke und Frequenz zu analysieren und entscheidende Details über das Objekt, wie seine Anwesenheit und Entfernung, zu bestimmen.
6. Ausgabeergebnisse: Die verarbeiteten Daten werden dann in elektrische oder digitale Signale umgewandelt, die Aktionen, Alarme oder Datenerfassung auslösen können.

Hauptmerkmale:

• Außergewöhnliche Haltbarkeit: Entworfen, um starken Lichtstörungen und schwierigen Außenbedingungen zu widerstehen, mit einer IP65-Wasserdichte für eine lang anhaltende Haltbarkeit.
• Erweiterte Detektionsreichweite: Mit einer Detektionsreichweite von mehr als 15 Metern, die eine breite und zuverlässige Abdeckung bietet.

Funktionalität:

1. Industrie-Türsicherheit: Öffnet automatisch Türen wieder, wenn während des Schließens ein Gegenstand erkannt wird, wodurch die Sicherheitsprotokolle verbessert werden.
2. Barriere-Tor-Schutz: Perfekt für Barriere-Tore, der Sensor öffnet die Tore sofort wieder, wenn er eine Person oder ein Fahrzeug während des Schließens erkennt.
3. Verbesserte Heimsicherheit: Erhöht die Heimsicherheit, indem ein Relais ausgelöst wird, wenn ein unbefugter Eintritt erkannt wird, was potenzielle Eindringlinge effektiv abschreckt.
4. Anpassungsmöglichkeiten: Der Safety Light Curtain Sensor kann in verschiedenen Längen und Lichtstrahlkonfigurationen angepasst werden, um spezifische Anforderungen zu erfüllen und eine optimale Anpassungsfähigkeit und Leistung zu gewährleisten.

Spezifikationen:

• Modell: PB20-16L15
• Technologie: Infrarotoptik
• Erkennungsmodus: Anwesenheitserkennung
• Anzahl der Balken: 4 (kann angepasst werden)
• Länge: 1 m (kann angepasst werden)
• Entfernung zur Erkennung: 15 m
• Betriebsspannung: 12-24V
• Betriebsstrom des Sender: < 50 mA
• Betriebsstrom des Empfängers: < 50 mA
• Reaktionszeit: 50/100/150/200 ms einstellbar
• Triggerzeit: Blockieren eines Lichtstrahls, in 2 Sekunden auslösen; blockieren zwei oder mehr benachbarte Lichtstrahlen, sofort auslösen
• Auslösermethode: Einstrahl- oder Mehrstrahl-Auslöser (kann ausgewählt werden)
• Arbeitstemperatur: 20 bis 60°C
• Relative Luftfeuchtigkeit: maximal 90% RH; (keine Kondensation)
• Alarmausgang: Drahtverbindung, RelaisAusgang 30VDC@2A, 125VAC@1A
• Ausgangsweg (drahtgebundenes Modell): Drahtübertragung (NO/NC)
• Drehwinkel: 180° Horizontal
• IP-Stufe: IP65
• Material: Aluminiumlegierung und PC-Kunststoff

Operationsschritte:

Entfernen Sie Abdeckungen und verbinden Sie Drähte:

1. Entfernen Sie die obere und untere Abdeckung des Sensors.
2. Es ist notwendig, die Kabelverbindungen herzustellen und das Gewindeende durch den vorgesehenen Gewindeanschluss zu führen.

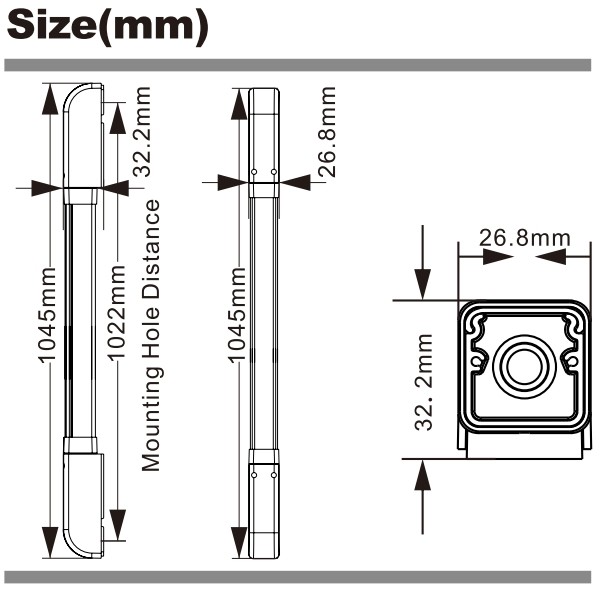

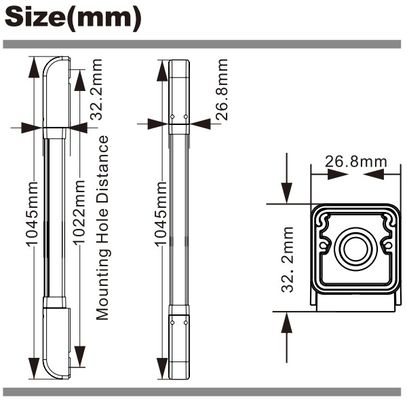

Position und Markierung von Löchern:

1. Bestätigen Sie die Anlageposition, indem Sie sicherstellen, dass Sender und Empfänger parallel ausgerichtet sind.
2. Markieren Sie genau die Positionen der Löcher an der Wand.

Bohren und Beheben:

1. Verwenden Sie eine Schlagbohrmaschine, um an den vorgegebenen Stellen Löcher zu machen.
2. In die Bohrlöcher stecken Sie Wandstecker ein und befestigen sie mit Schrauben.

Anbau von Sender und Empfänger:

1. M3*25-Schrauben werden verwendet, um Sender und Empfänger an der Wand zu befestigen.
2. Schließen Sie die Stromversorgung an und testen Sie die Sensorausrichtung.
3. Der Winkel wird bei Bedarf durch Drehen des Aluminiumrohrs angepasst.
4. Wenn sie ausgerichtet sind, befestigen Sie die drehende Schraube fest.

Ersetzen von Abdeckungen und Abschlussprüfung:

1. Die oberen und unteren Abdeckungen des Sensors werden mit M2*8 Schrauben befestigt.
2. Abschließende Prüfung, um sicherzustellen, dass der Sensor ordnungsgemäß funktioniert.

Häufige Fragen:

Was sind einige häufige Probleme bei der Installation?

• Unser FAQ-Bereich behandelt mögliche Installationsprobleme und bietet umfassende Lösungen, um einen optimierten Installationsprozess sicherzustellen.

Wie kann ich Fehler beheben, wenn der Sensor nicht ordnungsgemäß funktioniert?

• Die FAQ enthält detaillierte Tipps zur Fehlerbehebung, die zur Lösung von Problemen während der Installations- oder Betriebsphase dienen sollen.
