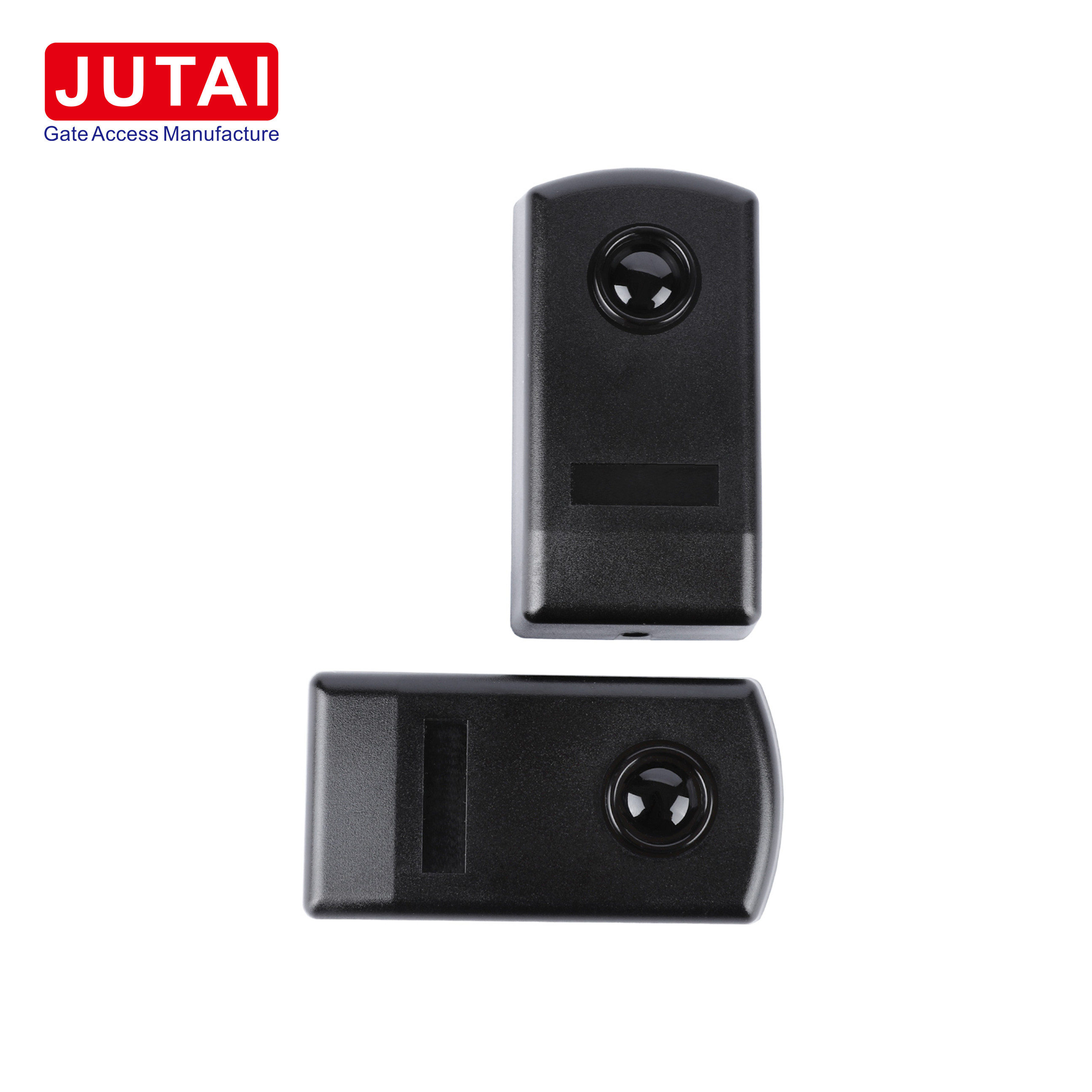

Anpassungsfähige JUTAI automatische Tor Photozellen IR-Strahlen für Tore

Eigenschaften:

1. Langstreckenerkennung: Erkennt Objekte bis zu 30 Meter entfernt, auch im Außenlicht.
2. Hohe Empfindlichkeit: Fähig, kleine Gegenstände oder subtile Bewegungen genau zu erkennen.
3. Schnelle Reaktionszeit: Bietet eine schnelle Erkennung, ideal für Anwendungen, die eine schnelle Reaktion erfordern.
4. Hohe Störwiderstandsfähigkeit: Widerstandsfähig gegen Umgebungslichtstörungen und gewährleistet eine stabile Leistung.
5. Einfache Installation: Für eine einfache Einrichtung und Ausrichtung konzipiert, wodurch die Installation und Wartung durch den Benutzer vereinfacht werden.

Anwendungen:

1. Automatische Türen und Zugangskontrollsysteme: Erkennt Personen oder Fahrzeuge, die durchfahren, und steuert das Öffnen und Schließen von Türen.
2. Sicherheitssysteme: Erkennt unbefugten Eintritt, der üblicherweise für die Sicherheit von Fenstern und Türen verwendet wird.
3. Industrielle Automatisierung: In Produktionslinien und Förderbändern zum Erkennen von Objektenpositionen und -bewegungen und zur Steuerung von Maschinenbetrieben verwendet.
4. Parkplatzmanagement: Erkennt den Ein- und Ausstieg von Fahrzeugen in Parkplätze, kontrolliert Barriere-Tore oder überwacht die Parkplatzbesetzung.

Installationsanweisung:

1. Zugriff auf das Innere: Öffnen Sie die Vorderseite der Photozelle, um auf ihre Komponenten zuzugreifen.
2. Kabel einführen und die Basis befestigen: Kabel in Schlitze einführen und die Basis fest an die Wand befestigen.
3. Montage: Bohren Sie Löcher für die Wand- oder Metallflächenmontage und setzen Sie geeignete Schrauben ein.
4. Anschlüsse herstellen: Kabel anschließen und die Fotozelle mit einer DC/AC-Spannung von 12-24 V versorgen.
5. Richtige Positionierung: Richtige Ausrichtung der Fotozelle, um sicherzustellen, dass die rote LED am Empfänger ausgeschaltet bleibt, wenn sie richtig ausgerichtet ist.
6. Ersetzen Sie die Vorderseite: Sobald die Verbindungen überprüft sind, ersetzen Sie die Vorderseite sicher.
7. Testsystem: Unterbrechen des Infrarotstrahls, um die Reaktionsfähigkeit des Relais zu überprüfen.
8. Sicherung der Vorderseite: Schließlich die Vorderseite mit bereitgestellten Schrauben.

Erfahren Sie die Zuverlässigkeit auf höchster Ebene:

• Stabile Detektionsdistanz: bietet eine stabile Detektion über 20 Meter.
• Hochwertige Infrarotlampen: Für eine gleichbleibende Entfernung und Lichtbeständigkeit werden namhafte deutsche Marken verwendet.
• Zuverlässige Relais: verfügt über Relais der japanischen Marke Omron, die die Kompatibilität mit verschiedenen Marken von Türbetreibern gewährleisten.
• Oberflächenbautechnologie (SMT): gewährleistet durch strenge Qualitätsstandards die Genauigkeit und Konsistenz der Chargenproduktion.

Anwendungen für den IR-20-Infrarotsensor:

• Verwendet in automatischen Schiebetüren, Toröffnern, Garagentüren usw.
• Besteht aus einem Sender und einem Empfänger, der einen Infrarotstrahl erzeugt.
• Geeignet für Schiebetoröffner, Schwingetoröffner und Boombarrieren.
• Hergestellt aus hochwertigem Anti-Ultraviolett-Material, das für eine hohe Haltbarkeit sorgt.

Spezifikation:

• Stromversorgung: 12/24 ((VAC/VDC)
• Max. Reichweite: bis zu 20 Meter (Innen- oder Außenbereich)
• Betriebstemperatur: -10°C bis +60°C
• IP-Klassifizierung: IP65
• Material: ABS
• Geeignet für Hof, Wand, Garten usw.

Verbindungsdaten:

• Fix Infrarot-Bildstrahl-Augen-Sensor auf beiden Seiten der automatischen Tür.
• Die Sende- und Empfangsteile sollten für Stabilität und Zuverlässigkeit auf der gleichen horizontalen Linie liegen.

Der JUTAI IR-20M Infrarotstrahlsensor bietet eine außergewöhnliche Zuverlässigkeit und Leistung und ist somit eine Top-Wahl für verschiedene Detektionsanwendungen.
