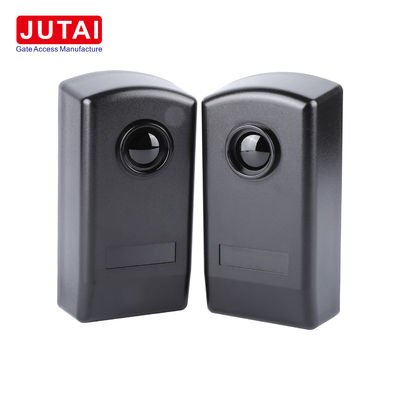

JUTAI Automatische Tor Photozellen Infrarot-Gatter Sicherheitsstrahlen mit 30m Reichweite

JUTAI Automatisches Tor Photozellen Infrarot Photozellenstrahl Wired Sensor mit 30m Reichweite

Verbesserung der Sicherheit und Effizienz mit dem JUTAI IR-20 Infrarotstrahlsensor

1. Hauptmerkmale:

1.1 Weite Detektionsreichweite: Die IR-20 verfügt über eine beeindruckende Detektionsreichweite von bis zu 30 Metern, was eine breite Abdeckung auch unter schwierigen Außenbedingungen gewährleistet.

1.2 Erhöhte Empfindlichkeit: Die hohe Empfindlichkeit ermöglicht die genaue Erkennung von winzigen Gegenständen oder subtilen Bewegungen, wodurch die Sicherheitsmaßnahmen verstärkt werden.

1.3 Schnelle Reaktionszeit: Die IR-20 ist mit blitzschnellen Reaktionszeiten ausgestattet und erkennt und reagiert schnell auf potenzielle Bedrohungen und sorgt so für zeitnahe Maßnahmen.

1.4 Störungsbeständig: Die IR-20 ist so konzipiert, dass sie Störungen durch Licht aus der Umgebung wie Sonnenlicht oder Fahrzeugleuchten standhält und unabhängig von äußeren Faktoren gleichbleibend funktioniert.

1.5 Benutzerfreundliche Installation: Die IR-20, die für eine einfache Einrichtung und Ausrichtung entwickelt wurde, vereinfacht die Installationsverfahren, reduziert die Ausfallzeiten und vereinfacht die Wartungsaufgaben.

2. Anwendungen:

2.1 Nahtlose Zugangskontrolle: Ideal für automatische Türen und Zugangskontrollsysteme, erleichtert die IR-20 den reibungslosen Durchgang von Personen oder Fahrzeugen, wodurch Sicherheit und Komfort erhöht werden.

2.2 Robuste Sicherheitsmaßnahmen: Bei Sicherheitsanwendungen erkennt die IR-20 unerlaubten Eintrittsvorgänge effektiv, indem sie die Sicherheitsprotokolle für die Umgebung, Fenster und Türen befestigt.

2.3 industrielle Optimierung: In industriellen Umgebungen optimiert die IR-20 Produktionslinien durch genaue Erkennung von Objektpositionen und -bewegungen, wodurch die Betriebseffizienz verbessert wird.

2.4 Effizientes Parkplatzmanagement: Das IR-20, das auf Parkplätzen eingesetzt wird, verwaltet den Ein- und Ausstieg von Fahrzeugen effizient und sorgt so für einen reibungslosen Verkehrsfluss und eine effektive Nutzung von Parkplätzen.

3. Installationsanweisung:

3.1 Bequemer Zugriff: Öffnen Sie die Vorderseite der Fotozelle, um leicht auf die inneren Komponenten zugreifen zu können.

3.2 Sichere Befestigung: Kabel werden in bestimmte Schlitze eingefügt und die Basis fest an die Wand befestigt, um die Stabilität während des Betriebs zu gewährleisten.

3.3 Vielseitige Montagemöglichkeiten: Wählen Sie geeignete Montagemethoden für Wand- oder Metalloberflächen, um eine sichere Platzierung zu gewährleisten.

3.4 Richtiger Anschluss: Kabel anschließen und die Fotozelle innerhalb des angegebenen Spannungsbereichs mit Strom versorgen, um eine optimale Leistung zu erzielen.

3.5 Genaue Ausrichtung: Richtige Ausrichtung der Fotozelle, um eine ordnungsgemäße Funktionalität aufrechtzuerhalten, angezeigt durch den Status der roten LED.

3.6 Funktionelle Prüfung: Überprüfung des Relaisanspruchs durch Unterbrechung des Infrarotstrahls, um einen zuverlässigen Betrieb zu gewährleisten.

3.7 Sicherer Verschluss: Das Vorderfeld wird ersetzt und mit bereitgestellten Schrauben gesichert, um die Integrität und Funktionalität zu gewährleisten.

4. Vorteile und Merkmale:

4.1 Nahtlose Integration: Der IR-20 ist nahtlos in verschiedene Türsteuerungssysteme integriert und bietet Kompatibilität und Benutzerfreundlichkeit.

4.2 Flexible Montagelösungen: Die anpassungsfähigen Montagemöglichkeiten, einschließlich der Integration der Türkante, vereinfachen die Montagemethoden für mehr Komfort.

4.3 Zuverlässige Sicherheitsmaßnahmen: Mit robusten Sicherheitsmerkmalen gewährleistet die IR-20 einen zuverlässigen Schutz für automatische Türen und Tore, wobei der Sicherheit der Benutzer Priorität eingeräumt wird.

4.4 Vielseitiges Anwendungsgebiet: Die IR-20 eignet sich für verschiedene Türtypen und Industrieumgebungen und bietet eine Vielseitigkeit bei der Verwendung und dem Einsatz.

4.5 Präzisionserkennungsfähigkeiten: Die genaue Erkennung von Personen oder Gegenständen, die durch die Straße fahren, gewährleistet die Verhinderung von Unfällen und erhöhte Sicherheitsmaßnahmen.

4.6 Effiziente Leistung: Die IR-20 arbeitet mit geringem Stromverbrauch und bietet vielseitige Ausgangsoptionen, die eine effiziente und zuverlässige Leistung gewährleisten.

4.7 Haltbarkeit unter rauen Bedingungen: Die IP67-Wasserdichte ermöglicht es dem IR-20, schwierigen Umgebungsbedingungen standzuhalten und so Langlebigkeit und Langlebigkeit zu gewährleisten.

5. Schlussfolgerung:

Der JUTAI IR-20 Infrarotstrahlsensor steht als Höhepunkt der Sicherheit und Effizienz in verschiedenen Anwendungen.und benutzerfreundlicher Installationsprozess, bietet der IR-20 eine beispiellose Leistung bei der Gewährleistung von Sicherheit und Komfort in unterschiedlichen Umgebungen,Stärkung seiner Rolle als unverzichtbarer Bestandteil moderner Zugangskontroll- und Sicherheitssysteme.




Technischer Parameter

Anschlussdaten für JUTAI IR-20

Installation der IR-20M-Fotokellchen: Schritt für Schritt

1. Zugang zum Inneren:

1.1 Heben Sie vorsichtig die Vorderseite der Fotozelle an, um die Innenkomponenten zu zeigen, so dass während der Installation ein einfacher Zugang möglich ist.

2. Einfügung und Befestigung des Kabels:

2.1 Stecken Sie die Kabel vorsichtig in die dafür vorgesehenen Schlitze innerhalb der Fotozelle ein.

2.2 Befestigen Sie die Basis der Fotozelle mit geeigneter Befestigungsanlage fest an die Wand, um Stabilität und Zuverlässigkeit zu gewährleisten.

3. Auf Wand oder Metalloberfläche montiert:

3.1 Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubverankerungen einzuführen, um die Photozelle fest zu verankern.

3.2 Für die Montage auf Metalloberflächen sind drei 3 ø-Löcher zu bohren und zur sicheren Befestigung selbstverschraubende Schrauben zu verwenden.

4. Verbindungen herstellen:

4.1 Die erforderlichen Kabel an die Fotozelle anschließen, um eine angemessene Isolierung und sichere Verbindungen zu gewährleisten.

4.2 Die Fotozelle wird mit einer stabilen Spannung zwischen 12 und 24 V Gleichspannung/Wechselstrom betrieben, um ihren Betrieb zu ermöglichen.

5. Sicherstellung der richtigen Positionierung:

5.1 Die korrekte Positionierung, Ausrichtung und Verbindung der Komponenten der Photozelle zur Optimierung der Leistung überprüft werden.

5.2 Bestätigen Sie, dass die rote LED-Anzeige am Empfänger ausgeschaltet bleibt, wenn die Fotozelle korrekt eingestellt ist.

5.3 Die rote LED leuchtet, wenn der Infrarotstrahl unterbrochen wird, was auf mögliche Hindernisse hinweist.

6. Abdeckung mit Frontplatte:

6.1 Sobald alle Verbindungen überprüft sind, wird die Fotozelle sorgfältig mit der Vorderseite abgedeckt.

6.2 Das Vorderausschnitt wird fest eingelegt, bis es feststeht, so dass es gut passt, und dann fest geschlossen, um die inneren Komponenten zu schützen.

7. Prüfsystem:

7.1 Durchführen einer gründlichen Systemprüfung, indem der Infrarotstrahl mehrfach absichtlich unterbrochen wird.

7.2 Beobachten und bestätigen der ordnungsgemäße Relaisantrag zur Validierung der Funktionalität der Photozelle.

8. Sicheres Vorderfeld:

8.1 Schließlich wird die Vorderplatte mit den mitgelieferten Schrauben fest an Ort und Stelle befestigt und sichergestellt, dass sie fest an der Fotozelle befestigt bleibt.

Wenn Sie diese Schritt-für-Schritt-Anweisungen sorgfältig befolgen, können Sie die IR-20M-Fotoschallzelle sicher installieren und sicherstellen, dass sie ordnungsgemäß funktioniert.Damit erhöhen Sie die Sicherheit und Effizienz Ihrer Anwendung.

Installationsrichtlinien:

1. Vorbereitung der Anlage: Wählen Sie einen geeigneten Standort für die Installation der JUTAI IR-20 20 Meter drahtgebundene Infrarot-Fotokell.Stellen Sie sicher, dass der Bereich frei von Hindernissen ist und eine optimale Abdeckung für die Erkennung bietet.

2. Montageposition: Die Infrarot-Fotozelle wird in einer Höhe und in einem Winkel montiert, der maximale Abdeckung und Detektionsbereich ermöglicht.Ziel ist eine stabile und sichere Montageoberfläche, um jede Bewegung oder Fehlausrichtung zu verhindern..

3. Verkabelungsanschlüsse: Verbinden Sie die Drähte der Infrarot-Fotozelle gemäß dem mitgelieferten Verkabelungsdiagramm oder der Bedienungsanleitung.Sicherstellen einer angemessenen Isolierung und sicheren Anschlüsse, um elektrische Probleme zu vermeiden.

4. Stromversorgung: Stellen Sie eine stabile Stromversorgung innerhalb des angegebenen Spannungsbereichs (typischerweise 12-24 V Gleichspannung) an die Infrarot-Fotozelle bereit.

5. Ausrichtung und Prüfung: Sobald die Infrarotlampen installiert und mit Strom versorgt sind, stellen Sie sie so aus, dass sie einander zugewandt sind und die Detektionsdistanz Ihren Anforderungen entspricht.Testen Sie die Fotozelle, indem Sie den Infrarotstrahl blockieren und die Relaisantwort überprüfen.

6. Feinabstimmung: Wenn nötig, die Ausrichtung und Empfindlichkeitseinstellungen der Infrarot-Fotozelle fein einstellen, um ihre Leistung zu optimieren und falsche Alarme oder verpasste Erkenntnisse zu minimieren.

7. Sichere Montage: Nach Bestätigung des ordnungsgemäßen Betriebs befestigen Sie die Infrarot-Fotozelle mit der mitgelieferten Montage-Hardware fest.Stellen Sie sicher, dass alle Verbindungen dicht sind und die Einheit vor Umweltfaktoren geschützt ist.

Wenn Sie diese Installationsanweisungen sorgfältig befolgen, können Sie die höchste Zuverlässigkeit und Leistung mit der JUTAI IR-20 20 Meter drahtgebundenen Infrarot-Fotokell erleben,Sie bieten Ihnen einzigartige Sicherheit und Komfort für Ihre Bedürfnisse..
