DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE

Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer IR-20
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Werktage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
IP-Bewertung IP65 HS-Code 8531901000
Packungsgröße 12.00cm * 11.70cm * 4.30cm Bruttogewicht der Packung 0.150kg
Entdeckungsart Photon-Detektor Typ mit Kabel
Hervorheben

Infrarotstrahlbewegungsmelder

,

Infrarotstrahlbewegungsmelder für Heimüberwachung

,

Infrarotstrahldetektor mit DC12v

Hinterlass eine Nachricht
Produkt-Beschreibung

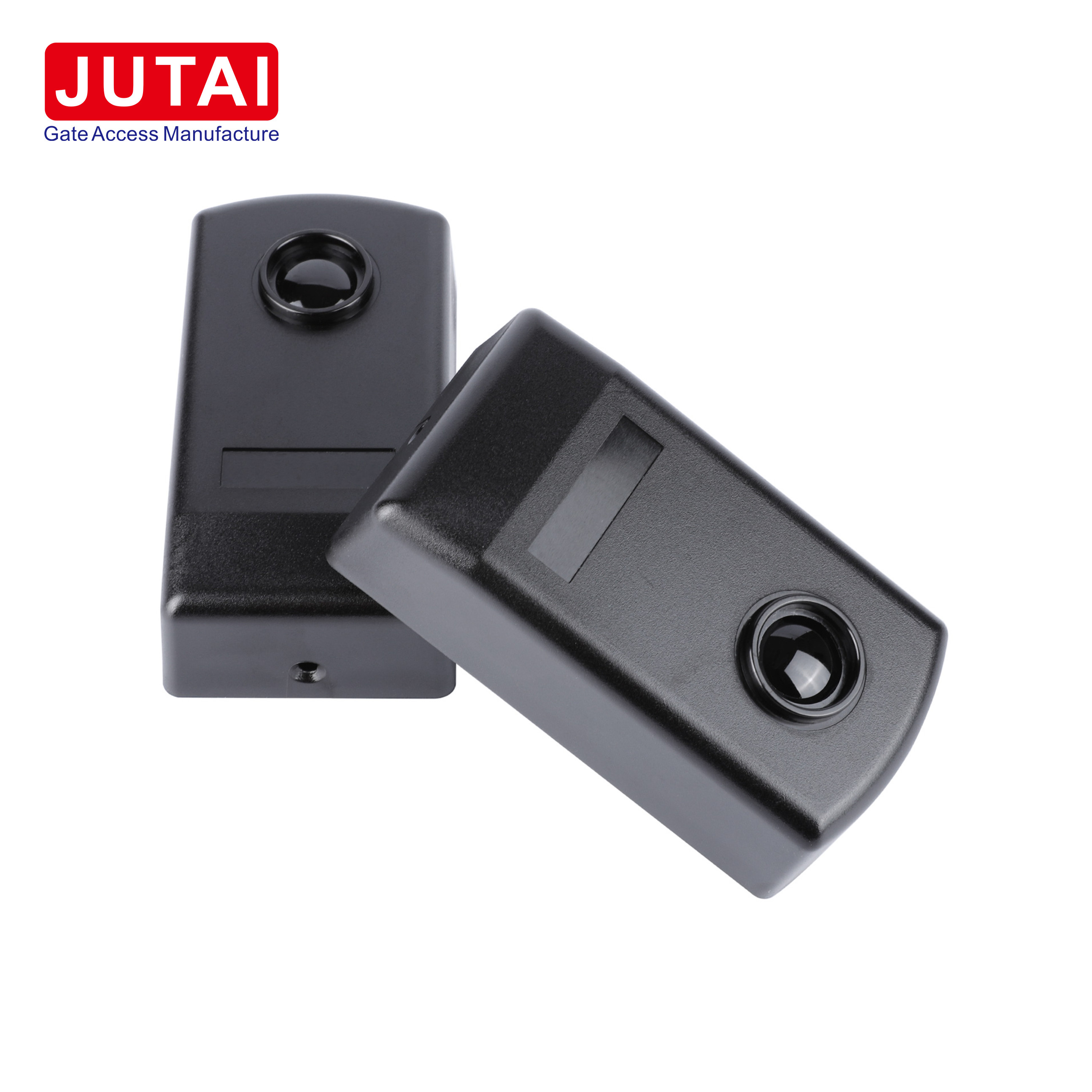

DC12V/24V Heimüberwachung Außenaktives Fotozellstrahlsensor Infrarotdetektor

Verbesserung der Sicherheit und Effizienz mit dem JUTAI IR-20 Infrarotstrahlsensor

Hauptmerkmale:

  1. Umfangreiche Erkennungsreichweite: Mit einer bemerkenswerten Reichweite von bis zu 30 Metern gewährleistet die IR-20 eine umfassende Abdeckung auch in schwierigen Außenumgebungen.

  2. Erweiterte Empfindlichkeit: Die IR-20 erkennt mit ihrer hohen Empfindlichkeit auch die geringsten Bewegungen oder Gegenstände, wodurch die Sicherheitsmaßnahmen verbessert werden.

  3. Schnelle Reaktionszeit: Mit blitzschnellen Reaktionszeiten identifiziert die IR-20 potenzielle Bedrohungen schnell und ermöglicht so rasches Handeln.

  4. Widerstandsfähig gegen Störungen: Die IR-20 ist so konzipiert, dass sie Umgebungslichtstörungen wie Sonnenlicht oder Fahrzeugleuchten standhält.

  5. Benutzerfreundliche Installation: Die IR-20 ist für eine einfache Installation und Ausrichtung konzipiert und vereinfacht die Installationsverfahren, reduziert die Ausfallzeiten und vereinfacht die Wartungsaufgaben.

Anwendungen:

  1. Nahtlose Zugangskontrolle: Die IR-20 ist perfekt für automatische Türen und Zugangskontrollsysteme und ermöglicht eine reibungslose Durchfahrt für Personen oder Fahrzeuge, wodurch Sicherheit und Komfort erhöht werden.

  2. Robuste Sicherheitsmaßnahmen: In Sicherheitsanwendungen erkennt der IR-20 effektiv unbefugten Eintritt, befestigt den Umfang, Fenster und Tür Sicherheitsprotokolle.

  3. Industrielle Optimierung: In industriellen Umgebungen optimiert der IR-20 Produktionslinien, indem er Objekte genau positioniert und bewegt, wodurch die Betriebseffizienz verbessert wird.

  4. Effizientes Parkplatzmanagement: Das IR-20 verwaltet den Ein- und Ausstieg von Fahrzeugen effizient und sorgt für einen reibungslosen Verkehrsfluss und eine effektive Nutzung von Parkplätzen.

Installationsanweisung:

  1. Bequemer Zugriff: Öffnen Sie die Vorderseite der Fotozelle, um leicht auf die inneren Komponenten zuzugreifen.

  2. Sichere Befestigung: Kabel in bestimmte Schlitze stecken und die Basis fest an die Wand befestigen, so dass sie während des Betriebs stabil ist.

  3. Vielseitige Montagemöglichkeiten: Wählen Sie geeignete Montagemethoden für Wand- oder Metalloberflächen, um eine sichere Platzierung zu gewährleisten.

  4. Richtiger Anschluss: Kabel anschließen und die Fotozelle innerhalb des angegebenen Spannungsbereichs für eine optimale Leistung versorgen.

  5. Genaue Ausrichtung: Richtige Ausrichtung der Fotozelle, um die richtige Funktionalität aufrechtzuerhalten, angezeigt durch den Status der roten LED.

  6. Funktionelle Prüfung: Überprüfung der Relaisantwort durch Unterbrechung des Infrarotstrahls, um einen zuverlässigen Betrieb zu gewährleisten.

  7. Sicheres Schließen: Das Frontfeld ersetzen und mit bereitgestellten Schrauben befestigen, um die Integrität und Funktionalität zu erhalten.

Vorteile und Merkmale:

  1. Nahtlose Integration: Der IR-20 lässt sich nahtlos in verschiedene Türsteuerungssysteme integrieren und bietet Kompatibilität und Benutzerfreundlichkeit.

  2. Flexible Montagelösungen: Die anpassungsfähigen Montagemöglichkeiten, einschließlich der Integration an der Türkante, vereinfachen die Installationsverfahren für mehr Komfort.

  3. Zuverlässige Sicherheitsmaßnahmen: Mit robusten Sicherheitsmerkmalen gewährleistet der IR-20 einen zuverlässigen Schutz für automatische Türen und Tore, wobei der Benutzersicherheit Priorität eingeräumt wird.

  4. Vielseitiger Anwendungsbereich: Der IR-20 eignet sich für verschiedene Türtypen und industrielle Umgebungen und bietet eine Vielseitigkeit bei der Verwendung und dem Einsatz.

  5. Präzise Erkennungsfähigkeiten: Die genaue Erkennung von Personen oder Gegenständen, die durch die Straße passieren, sorgt für die Verhinderung von Unfällen und erhöhte Sicherheitsmaßnahmen.

  6. Effiziente Leistung: Der IR-20 arbeitet mit geringem Stromverbrauch und bietet vielseitige Ausgangsoptionen, die eine effiziente und zuverlässige Leistung gewährleisten.

  7. Haltbarkeit unter rauen Bedingungen: Die IP67-Wasserdichte ermöglicht es dem IR-20, schwierigen Umgebungsbedingungen standzuhalten und damit Langlebigkeit und Langlebigkeit zu gewährleisten.

Der JUTAI IR-20 Infrarotstrahlsensor steht als Höhepunkt der Sicherheit und Effizienz in verschiedenen Anwendungen.und benutzerfreundlicher Installationsprozess, bietet der IR-20 eine beispiellose Leistung bei der Gewährleistung von Sicherheit und Komfort in unterschiedlichen Umgebungen,Stärkung seiner Rolle als unverzichtbarer Bestandteil moderner Zugangskontroll- und Sicherheitssysteme.

DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 0

DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 1


Technischer Parameter

Merkmal Spezifikation
Stromversorgung 12 bis 24 VAC/VDC
Max. Reichweite 20 Meter
Betriebstemperatur -10 bis +60°C
Max. TX Arbeitsstrom 25 mA
Max. RX-Arbeitsstrom 35 mA
Max. Relaiskontakt 500 mA bei 48 VAC/VDC
IP-Bewertung IP65 mit Gummi

DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 2
Anschlussdaten für JUTAI IR-20
DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 3

Installation der IR-20M-Fotokellchen: Schritt für Schritt

1Zugang zum Inneren:

  • 1.1 Heben Sie vorsichtig die Vorderseite der Fotozelle an, um ihre Innenkomponenten zu zeigen, so dass sie während der Installation leicht zugänglich sind.

2Einfügung und Befestigung des Kabels:

  • 2.1 Stecken Sie die Kabel vorsichtig in die dafür vorgesehenen Schlitze innerhalb der Fotozelle ein.
  • 2.2 Befestigen Sie die Basis der Fotozelle mit geeigneter Befestigungsanlage fest an die Wand, um Stabilität und Zuverlässigkeit zu gewährleisten.

3. Auf Wand oder Metalloberfläche montiert:

  • 3.1 Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubverankerungen einzuführen, um die Fotozelle fest zu verankern.
  • 3.2 Für die Montage auf Metalloberflächen sind drei 3 ø-Löcher zu bohren und zur sicheren Befestigung selbstverschraubende Schrauben zu verwenden.

4- Machen Sie Verbindungen:

  • 4.1 Die erforderlichen Kabel an die Fotozelle anschließen, um eine angemessene Isolierung und sichere Verbindungen zu gewährleisten.
  • 4.2 Die Fotozelle wird mit einer stabilen Spannung zwischen 12 und 24 V Gleichspannung/Wechselstrom betrieben, um ihren Betrieb zu ermöglichen.

5- Sicherstellen der richtigen Position:

  • 5.1 Die korrekte Positionierung, Ausrichtung und Verbindung der Komponenten der Photozelle zur Optimierung der Leistung überprüft werden.
  • 5.2 Bestätigen Sie, dass die rote LED-Anzeige am Empfänger ausgeschaltet bleibt, wenn die Fotozelle korrekt eingestellt ist.
  • 5.3 Die rote LED leuchtet, wenn der Infrarotstrahl unterbrochen wird, was auf mögliche Hindernisse hinweist.

6- Abdeckung mit Frontplatte:

  • 6.1 Sobald alle Verbindungen überprüft sind, wird die Fotozelle sorgfältig mit der Frontplatte bedeckt.
  • 6.2 Das Vorderausschnitt wird fest eingelegt, bis es feststeht, so dass es gut passt, und dann fest geschlossen, um die inneren Komponenten zu schützen.

7. Testsystem:

  • 7.1 Durchführen einer gründlichen Systemprüfung, indem der Infrarotstrahl mehrfach absichtlich unterbrochen wird.
  • 7.2 Beobachten und bestätigen der ordnungsgemäße Relaisantrag zur Validierung der Funktionalität der Photozelle.

8Sicherung des Frontpanels:

  • 8.1 Schließlich wird die Vorderplatte mit den mitgelieferten Schrauben fest an ihrem Platz befestigt, wobei sichergestellt wird, dass sie fest an der Fotozelle befestigt bleibt.

Wenn Sie diese Schritt-für-Schritt-Anweisungen sorgfältig befolgen, können Sie die IR-20M-Fotozelle sicher installieren und für ein ordnungsgemäßes Funktionieren sorgen.Damit erhöhen Sie die Sicherheit und Effizienz Ihrer Anwendung.

DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 4

Installationsrichtlinien für JUTAI IR-20 20 Meter kabelgebundene Infrarot-Photokell

  1. Bereiten Sie die Installationsstelle vor:

    • Wählen Sie einen geeigneten Ort, der eine optimale Abdeckung für die Detektion gewährleistet.
    • Stellen Sie sicher, dass der Bereich frei von Hindernissen ist, um Störungen zu vermeiden.
  2. Montageposition:

    • Die Infrarotfotozelle wird für maximale Abdeckung und Detektionsbereich in geeigneter Höhe und Winkel montiert.
    • Verwenden Sie eine stabile und sichere Montageoberfläche, um Bewegung oder Fehlausrichtung zu verhindern.
  3. Kabelverbindungen:

    • Für eine ordnungsgemäße Verbindung der Leitungen ist das mitgelieferte Verkabelungsdiagramm oder die Bedienungsanleitung zu lesen.
    • Stellen Sie sicher, dass alle Verbindungen sicher isoliert sind, um elektrische Probleme zu vermeiden.
  4. Stromversorgung:

    • Eine stabile Stromversorgung innerhalb des angegebenen Spannungsbereichs (normalerweise 12-24 V Gleichspannung) bereitstellen.
    • Überprüfen Sie die Polarität und Spannung, um eine Beschädigung des Geräts während der Installation zu vermeiden.
  5. Ausrichtung und Prüfung:

    • Die Infrarotlampen müssen so ausgerichtet sein, dass sie einander gegenüberstehen, um eine angemessene Erfassung zu gewährleisten.
    • Testen Sie die Fotozelle, indem Sie den Infrarotstrahl blockieren, und überprüfen Sie die Funktionsfähigkeit des Relais.
  6. Feinabstimmung:

    • Anpassung der Ausrichtung und Empfindlichkeitseinstellungen nach Bedarf zur Optimierung der Leistung.
    • Verringern Sie Fehlalarme oder verpasste Erkenntnisse, indem Sie die Fotozelle fein einstellen.
  7. Sichere Installation:

    • Nach Bestätigung des ordnungsgemäßen Betriebs wird die Photozelle mit der mitgelieferten Montage-Hardware fest befestigt.
    • Stellen Sie sicher, dass alle Verbindungen dicht sind und die Einheit vor Umwelteinflüssen geschützt ist.

Wenn Sie diese Installationsrichtlinien sorgfältig befolgen, können Sie die höchste Zuverlässigkeit und Leistung mit der JUTAI IR-20 20 Meter drahtgebundenen Infrarot-Fotokell sicherstellen,Sie bieten Ihnen einzigartige Sicherheit und Komfort für Ihre Bedürfnisse..

DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 5DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 6
DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 7
DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 8
DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 9

JUTAI Informationen zur Bestellung von Photozellstrahlsensoren
Nach mehreren Jahren der Entwicklung haben wir eine vollständige Palette von Infrarot-Produktgruppen entwickelt, von 20 Meter drahtgebundenem Modell bis zu 30 Meter drahtlosem Modell,7 Meter reflektierter Infrarot-SensorFür spezifische Informationen siehe unsere Bestellliste.
DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 10

DC12V/24V Heimüberwachung Infrarotstrahlbewegungsmelder CE 11

Verbesserung der Sicherheit und Effizienz mit dem JUTAI IR-20 Infrarotstrahlsensor

Schlüsselmerkmale: 1.1 Ausgedehnte Erkennungsreichweite: Mit einer bemerkenswerten Reichweite von bis zu 30 Metern gewährleistet die IR-20 eine umfassende Abdeckung auch in schwierigen Außenumgebungen.Mit hoher Empfindlichkeit, erkennt der IR-20 selbst die geringsten Bewegungen oder Gegenstände und stärkt damit die Sicherheitsmaßnahmen.Der IR-20 identifiziert potenzielle Bedrohungen schnell1.4 Störungsbeständig: Entworfen, um Störungen durch Licht aus der Umgebung, wie Sonnenlicht oder Fahrzeugleuchten, zu widerstehen,die IR-20 unter allen Bedingungen eine gleichbleibende Leistung aufweist. 1.5 Benutzerfreundliche Installation: Die IR-20 ist für eine einfache Einrichtung und Ausrichtung konzipiert und vereinfacht die Installationsverfahren, reduziert die Ausfallzeiten und vereinfacht die Wartungsaufgaben.

Anwendungen: 2.1 Nahtlose Zugangskontrolle: Die IR-20 ist perfekt für automatische Türen und Zugangskontrollsysteme und erleichtert Menschen oder Fahrzeugen einen reibungslosen Durchgang, wodurch Sicherheit und Bequemlichkeit erhöht werden.2 Robuste SicherheitsmaßnahmenIn Sicherheitsanwendungen erkennt der IR-20 effektiv unbefugte Eintritte, Sicherheitsprotokolle zur Befestigung von Perimeter, Fenstern und Türen.Die IR-20 optimiert die Produktionslinien, indem sie Objekte genau positioniert und bewegt.2.4 Effizientes Parkplatzmanagement: Das IR-20, das auf Parkplätzen eingesetzt wird, verwaltet den Ein- und Ausstieg von Fahrzeugen effizient.Sicherstellung eines reibungslosen Verkehrsflusses und der effektiven Nutzung von Parkplätzen.

Installationsanweisung: 3.1 Bequemer Zugang: Öffnen Sie die Vorderseite der Photozelle, um leicht auf die internen Komponenten zuzugreifen.Kabel in bestimmte Schlitze stecken und die Basis fest an die Wand befestigen3.3 Vielseitige Montagemöglichkeiten: Wählen Sie geeignete Montagemethoden für Wand- oder Metalloberflächen aus, um eine sichere Platzierung zu gewährleisten.Kabel anschließen und die Fotozelle innerhalb des angegebenen Spannungsbereichs für eine optimale Leistung versorgen.3.5 Genaue Ausrichtung: Richtige Ausrichtung der Photozelle, um eine ordnungsgemäße Funktionalität zu gewährleisten, wie durch den Status der roten LED angezeigt.Überprüfen Sie die Reaktionsfähigkeit des Relais, indem Sie den Infrarotstrahl unterbrechen3.7 Sicherer Verschluss: Die Frontplatte ist zu ersetzen und mit bereitgestellten Schrauben zu befestigen, um die Integrität und Funktionalität zu gewährleisten.

Vorteile und Merkmale: 4.1 Nahtlose Integration: Der IR-20 lässt sich nahtlos in verschiedene Türsteuerungssysteme integrieren und bietet Kompatibilität und Benutzerfreundlichkeit.Anpassungsfähige Montageoptionen4.3 Zuverlässige Sicherheitsmaßnahmen: Mit robusten Sicherheitsmerkmalen, die durch die Einführung vonDer IR-20 gewährleistet einen zuverlässigen Schutz von automatischen Türen und Toren4.4 Vielseitiges Anwendungsgebiet: Die IR-20 ist für verschiedene Türtypen und Industrieumgebungen geeignet und bietet eine Vielseitigkeit bei der Verwendung und dem Einsatz.5 Genaue Erkennungsfähigkeit: Die genaue Erkennung von Personen oder Gegenständen, die durch den Verkehr fahren, sorgt für die Verhinderung von Unfällen und erhöhte Sicherheitsmaßnahmen.Der IR-20 arbeitet mit geringem Stromverbrauch und bietet vielseitige Ausgangsoptionen4.7 Haltbarkeit unter rauen Bedingungen: Die IP67-Wasserdichte ermöglicht es dem IR-20, schwierigen Umgebungsbedingungen standzuhalten,Gewährleistung der Langlebigkeit und Haltbarkeit.

Schlussfolgerung: Abschließend stellt der JUTAI IR-20 Infrarotstrahlsensor für verschiedene Anwendungen den Gipfel der Sicherheit und Effizienz dar.,Der IR-20 bietet eine unvergleichliche Leistung bei der Gewährleistung von Sicherheit und Komfort in unterschiedlichen Umgebungen.Stärkung seiner Rolle als unverzichtbarer Bestandteil moderner Zugangskontroll- und Sicherheitssysteme.
