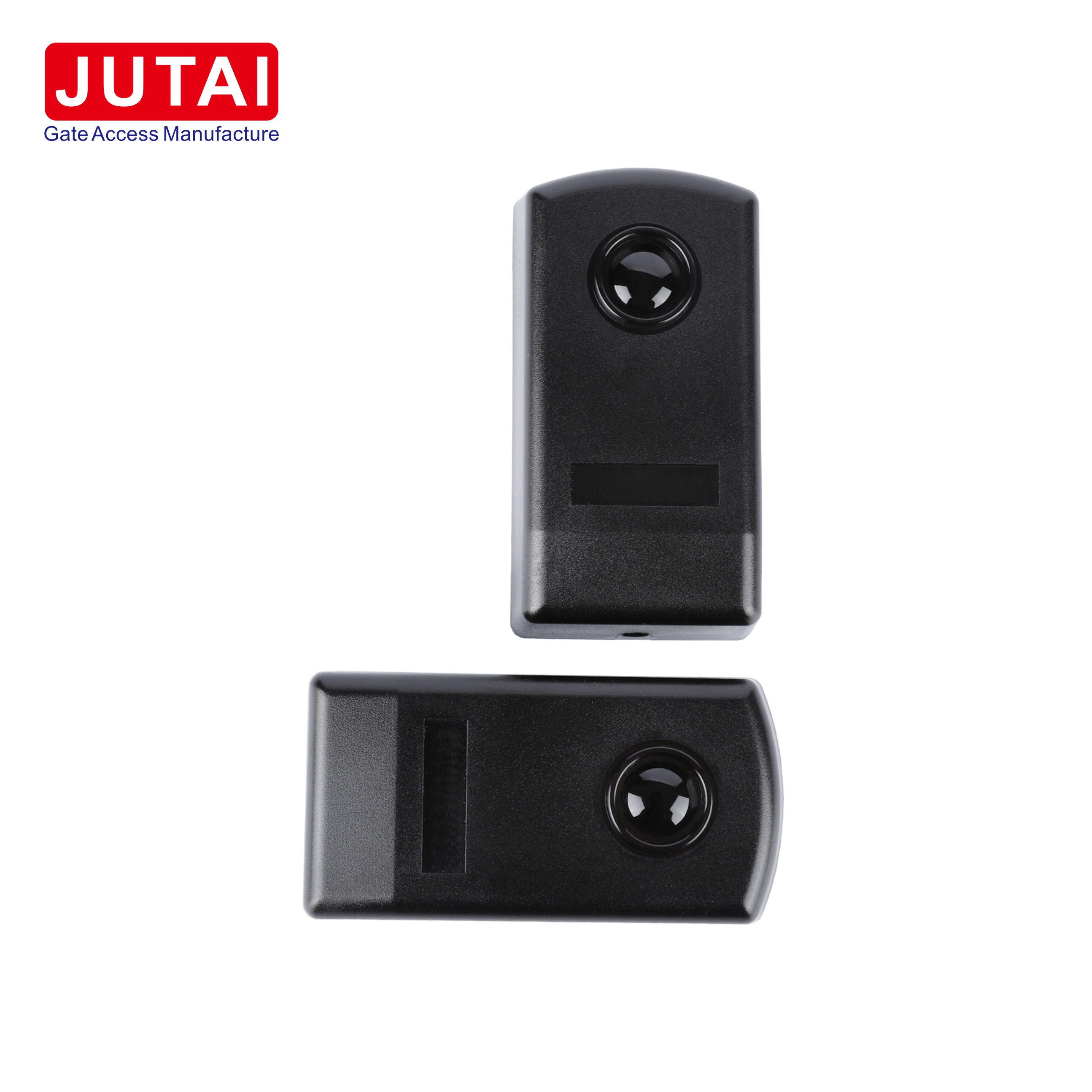

IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore

Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer IR-20
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Werktage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
IP-Bewertung IP65 HS-Code 8531901000
Packungsgröße 12.00cm * 11.70cm * 4.30cm Bruttogewicht der Packung 0.150kg
Entdeckungsart Photon-Detektor Typ mit Kabel
Hervorheben

IP65 wasserdichtes Infrarotlicht für die Türwache

,

Infrarot-Sicherheitsstrahl

,

IP65 wasserdichte Lichtstrahlen für Tore

Hinterlass eine Nachricht
Produkt-Beschreibung

Hochgeschwindigkeits-Schiebetür Schwingtür Garagentür Fotozelle Außen-Infrarotstrahl-Sensor



Verbesserung der Sicherheit und Effizienz mit dem JUTAI IR-20 Infrarotstrahlsensor



Hauptmerkmale:

  1. Umfangreiche Erkennungsreichweite: Die IR-20 umfasst bis zu 30 Meter und gewährleistet eine umfassende Erfassung im Freien.

  2. Verbesserte Empfindlichkeit: Erkennt sogar subtile Bewegungen oder Gegenstände und stärkt die Sicherheitsmaßnahmen.

  3. Schnelle Reaktionszeit: Identifiziert schnell potenzielle Bedrohungen für sofortige Maßnahmen.

  4. Widerstandsfähig gegen Störungen: Beibehält trotz Umgebungslichtstörungen eine gleichbleibende Leistung.

  5. Benutzerfreundliche Installation: Vereinfacht Einrichtung und Ausrichtung, reduziert Ausfallzeiten und Wartung.

Anwendungen:

  1. Nahtlose Zugangskontrolle: Erleichtert den reibungslosen Durchgang von Personen oder Fahrzeugen und erhöht die Sicherheit und den Komfort.

  2. Robuste Sicherheitsmaßnahmen: Wirksam erkennt unbefugten Eintritt, befestigt Umfang, Fenster und Tür Sicherheit.

  3. Industrielle Optimierung: Optimiert Produktionslinien, indem Objekte genau positioniert und bewegt werden.

  4. Effizientes Parkplatzmanagement: Verwaltet den Ein- und Ausstieg von Fahrzeugen und sorgt für einen reibungslosen Verkehrsfluss und die Nutzung von Parkplätzen.

Installationsanweisung:

  1. Bequemer Zugriff: Einfacher Zugriff auf die internen Komponenten durch Öffnen der Vorderseite.

  2. Sichere Befestigung: Befestigen Sie die Basis fest an der Wand, um die Stabilität während des Betriebs zu gewährleisten.

  3. Vielseitige Montagemöglichkeiten: Wählen Sie geeignete Montageverfahren für Wand- oder Metalloberflächen für eine sichere Platzierung.

  4. Richtige Verbindung: Kabel und Strom innerhalb des angegebenen Spannungsbereichs für eine optimale Leistung verbinden.

  5. Genaue Ausrichtung: Richtige Ausrichtung, angezeigt durch den Status der roten LED.

  6. Funktionelle Prüfung: Überprüfung der Relaisantwort durch Unterbrechung des Infrarotstrahls für einen zuverlässigen Betrieb.

  7. Sicherungsschließung: Das Frontfeld auswechseln und für Integrität und Funktionalität mit bereitgestellten Schrauben sichern.

Vorteile und Merkmale:

  1. Nahtlose Integration: Integration mit verschiedenen Türsteuerungssystemen für Kompatibilität und Benutzerfreundlichkeit.

  2. Flexible Montagelösungen: Vereinfacht die Installation mit anpassungsfähigen Optionen.

  3. Zuverlässige Sicherheitsmaßnahmen: Gewährleistet einen zuverlässigen Schutz für automatische Türen und Tore.

  4. Vielseitiger Anwendungsbereich: Geeignet für verschiedene Türtypen und Industrieumgebungen.

  5. Genaue Erkennung: Durch eine genaue Erkennung werden Unfälle verhindert und die Sicherheit erhöht.

  6. Effiziente Leistung: geringer Stromverbrauch und vielseitige Ausgangsoptionen für einen zuverlässigen Betrieb.

  7. Langlebigkeit: Widerstandsfähig gegen schwierige Umweltbedingungen mit IP67-Wasserdichtheit.

Zusammenfassend lässt sich sagen, dass der JUTAI IR-20 Infrarotstrahlsensor eine beispiellose Leistung bietet, die Sicherheit und Bequemlichkeit in verschiedenen Umgebungen gewährleistet.Die Einführung eines einfachen und benutzerfreundlichen Systems macht es für moderne Zugangskontroll- und Sicherheitssysteme unverzichtbar..



IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 0

 IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 1


Technischer Parameter

Merkmal Spezifikation
Stromversorgung 12 bis 24 VAC/VDC
Max. Reichweite 20 Meter
Betriebstemperatur -10 bis +60°C
Max. TX Arbeitsstrom 25 mA
Max. RX-Arbeitsstrom 35 mA
Max. Relaiskontakt 500 mA bei 48 VAC/VDC
IP-Bewertung IP65 mit Gummi





IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 2
Anschlussdaten für JUTAI IR-20
IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 3





Installation der IR-20M-Fotokellchen: Schritt für Schritt



1. Zugang zum Innenraum: 1.1 Heben Sie das Vorderbild vorsichtig an, um die Innenkomponenten für einen einfachen Zugang während der Installation zu zeigen.

2. Kabel einfügen und die Basis befestigen: 2.1 Kabel sorgfältig in die vorgesehenen Gehäuse-Schlitze einfügen. 2.2 Die Basis sicher an die Wand befestigen, indem geeignete Montage-Hardware zur Stabilität und Zuverlässigkeit verwendet wird.

3- Montage an einer Wand oder auf einer Metalloberfläche: 3.1 Für die Wandmontage drei 5 ø-Löcher bohren und geeignete Schraubverankerungen einführen, um die Photozelle fest zu verankern.3 ø-Löcher bohren und für eine sichere Befestigung selbstverschraubende Schrauben verwenden.

4. Anschlüsse herstellen: 4.1 Die notwendigen Kabel anschließen, um eine angemessene Isolierung und sichere Anschlüsse zu gewährleisten. 4.2 Die Fotozelle innerhalb des angegebenen Spannungsbereichs (12-24 V Gleichspannung / Wechselstrom) für einen optimalen Betrieb versorgen.

5. Sicherstellung der richtigen Positionierung: 5.1 Überprüfung der richtigen Positionierung, Ausrichtung und Verbindung der Komponenten der Fotozelle, um die Leistung zu optimieren.2 Bestätigen Sie, dass die rote LED-Anzeige ausgeschaltet bleibt, wenn sie korrekt konfiguriert ist, die nur dann leuchtet, wenn der Infrarotstrahl unterbrochen wird.

6. Abdecken mit Vorderplatte: 6.1 Sobald die Verbindungen überprüft sind, bedecken Sie die Fotozelle mit der Vorderplatte. 6.2 Stecken Sie die Vorderplatte fest ein, bis sie fest ist, und schließen Sie sie sicher, um die inneren Komponenten zu schützen.

7Testsystem: 7.1 Durchführen einer gründlichen Systemprüfung, indem der Infrarotstrahl mehrfach absichtlich unterbrochen wird.

8. Sicherung der Frontplatte: 8.1 Schließlich wird die Frontplatte mit den mitgelieferten Schrauben fest befestigt, um sicherzustellen, dass sie fest an der Photozelle befestigt bleibt.

Installationsrichtlinien für JUTAI IR-20 20 Meter kabelgebundene Infrarot-Photokell



Bereiten Sie die Installationsstelle vor:

  • Wählen Sie einen geeigneten Ort, der eine optimale Abdeckung für die Detektion gewährleistet.
  • Stellen Sie sicher, dass der Bereich frei von Hindernissen ist, um Störungen zu vermeiden.

Montageposition:

  • Die Infrarotfotozelle wird für maximale Abdeckung und Detektionsbereich in geeigneter Höhe und Winkel montiert.
  • Verwenden Sie eine stabile und sichere Montageoberfläche, um Bewegung oder Fehlausrichtung zu verhindern.

Kabelverbindungen:

  • Für eine ordnungsgemäße Kabelverbindung ist auf das mitgelieferte Verkabelungsdiagramm oder die Bedienungsanleitung zu verweisen.
  • Stellen Sie sicher, dass alle Verbindungen sicher isoliert sind, um elektrische Probleme zu vermeiden.

Stromversorgung:

  • Es muss eine stabile Stromversorgung innerhalb des angegebenen Spannungsbereichs (12-24 V Gleichspannung) vorhanden sein.
  • Überprüfen Sie die Polarität und Spannung, um eine Beschädigung des Geräts während der Installation zu vermeiden.

Ausrichtung und Prüfung:

  • Infrarotlampen so ausrichten, dass sie einander gegenüberstehen, um eine ordnungsgemäße Abdeckung zu erreichen.
  • Test der Fotozelle durch Blockierung des Infrarotstrahls und Überprüfung der Funktionsfähigkeit des Relais.

Feinabstimmung:

  • Anpassung der Ausrichtung und Empfindlichkeitseinstellungen nach Bedarf zur Optimierung der Leistung.
  • Verringern Sie Fehlalarme oder verpasste Erkenntnisse, indem Sie die Fotozelle fein einstellen.

Sichere Installation:

  • Nach Bestätigung des ordnungsgemäßen Betriebs wird die Photozelle mit der mitgelieferten Montage-Hardware fest befestigt.
  • Stellen Sie sicher, dass alle Verbindungen dicht sind und das Gerät vor Umwelteinflüssen geschützt ist.

Wenn Sie diese Installationsrichtlinien sorgfältig befolgen, können Sie die höchste Zuverlässigkeit und Leistung mit der JUTAI IR-20 20 Meter drahtgebundenen Infrarot-Fotokell sicherstellen,Sie bieten Ihnen einzigartige Sicherheit und Komfort für Ihre Bedürfnisse..

IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 4

IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 5IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 6
IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 7
IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 8
IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 9

JUTAI Informationen zur Bestellung von Photozellstrahlsensoren
Nach mehreren Jahren der Entwicklung haben wir eine vollständige Palette von Infrarot-Produktgruppen entwickelt, die von 20 Meter drahtgebundenen Modellen bis zu 30 Meter drahtlosen Modellen reichen,7 Meter reflektierter Infrarot-SensorFür spezifische Informationen siehe unsere Bestellliste.
IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 10

IP65 Wasserdichte Türwache Infrarot-Sicherheitsstrahlen für Tore 11

Verbesserung der Sicherheit und Effizienz mit dem JUTAI IR-20 Infrarotstrahlsensor

Schlüsselmerkmale: 1.1 Ausgedehnte Erkennungsreichweite: Mit einer bemerkenswerten Reichweite von bis zu 30 Metern gewährleistet die IR-20 eine umfassende Abdeckung auch in schwierigen Außenumgebungen.Mit hoher Empfindlichkeit, erkennt der IR-20 selbst die geringsten Bewegungen oder Gegenstände und stärkt damit die Sicherheitsmaßnahmen.Der IR-20 identifiziert potenzielle Bedrohungen schnell1.4 Störungsbeständig: Entworfen, um Störungen durch Licht aus der Umgebung, wie Sonnenlicht oder Fahrzeugleuchten, zu widerstehen,die IR-20 unter allen Bedingungen eine gleichbleibende Leistung aufweist. 1.5 Benutzerfreundliche Installation: Die IR-20 ist für eine einfache Einrichtung und Ausrichtung konzipiert und vereinfacht die Installationsverfahren, reduziert die Ausfallzeiten und vereinfacht die Wartungsaufgaben.

Anwendungen: 2.1 Nahtlose Zugangskontrolle: Die IR-20 ist perfekt für automatische Türen und Zugangskontrollsysteme und erleichtert Menschen oder Fahrzeugen einen reibungslosen Durchgang, wodurch Sicherheit und Bequemlichkeit erhöht werden.2 Robuste SicherheitsmaßnahmenIn Sicherheitsanwendungen erkennt der IR-20 effektiv unbefugte Eintritte, Sicherheitsprotokolle zur Befestigung von Perimeter, Fenstern und Türen.Die IR-20 optimiert die Produktionslinien, indem sie Objekte genau positioniert und bewegt.2.4 Effizientes Parkplatzmanagement: Das IR-20, das auf Parkplätzen eingesetzt wird, verwaltet den Ein- und Ausstieg von Fahrzeugen effizient.Sicherstellung eines reibungslosen Verkehrsflusses und der effektiven Nutzung von Parkplätzen.

Installationsanweisung: 3.1 Bequemer Zugang: Öffnen Sie die Vorderseite der Photozelle, um leicht auf die internen Komponenten zuzugreifen.Kabel in bestimmte Schlitze stecken und die Basis fest an die Wand befestigen3.3 Vielseitige Montagemöglichkeiten: Wählen Sie geeignete Montagemethoden für Wand- oder Metalloberflächen aus, um eine sichere Platzierung zu gewährleisten.Kabel anschließen und die Fotozelle innerhalb des angegebenen Spannungsbereichs für eine optimale Leistung versorgen.3.5 Genaue Ausrichtung: Richtige Ausrichtung der Photozelle, um eine ordnungsgemäße Funktionalität zu gewährleisten, wie durch den Status der roten LED angezeigt.Überprüfen Sie die Reaktionsfähigkeit des Relais, indem Sie den Infrarotstrahl unterbrechen3.7 Sicherer Verschluss: Die Frontplatte ist zu ersetzen und mit bereitgestellten Schrauben zu befestigen, um die Integrität und Funktionalität zu gewährleisten.

Vorteile und Merkmale: 4.1 Nahtlose Integration: Der IR-20 lässt sich nahtlos in verschiedene Türsteuerungssysteme integrieren und bietet Kompatibilität und Benutzerfreundlichkeit.Anpassungsfähige Montageoptionen4.3 Zuverlässige Sicherheitsmaßnahmen: Mit robusten Sicherheitsmerkmalen, die durch die Einführung vonDer IR-20 gewährleistet einen zuverlässigen Schutz von automatischen Türen und Toren4.4 Vielseitiges Anwendungsgebiet: Die IR-20 ist für verschiedene Türtypen und Industrieumgebungen geeignet und bietet eine Vielseitigkeit bei der Verwendung und dem Einsatz.5 Genaue Erkennungsfähigkeit: Die genaue Erkennung von Personen oder Gegenständen, die durch den Verkehr fahren, sorgt für die Verhinderung von Unfällen und erhöhte Sicherheitsmaßnahmen.Der IR-20 arbeitet mit geringem Stromverbrauch und bietet vielseitige Ausgangsoptionen4.7 Haltbarkeit unter rauen Bedingungen: Die IP67-Wasserdichte ermöglicht es dem IR-20, schwierigen Umgebungsbedingungen standzuhalten,Gewährleistung der Langlebigkeit und Haltbarkeit.

Schlussfolgerung: Abschließend stellt der JUTAI IR-20 Infrarotstrahlsensor für verschiedene Anwendungen den Gipfel der Sicherheit und Effizienz dar.,Der IR-20 bietet eine unvergleichliche Leistung bei der Gewährleistung von Sicherheit und Komfort in unterschiedlichen Umgebungen.Stärkung seiner Rolle als unverzichtbarer Bestandteil moderner Zugangskontroll- und Sicherheitssysteme.
