Drahtgebundener Infrarot-Fotokellensensor mit 20 Meter Reichweite IP65 Wasserdicht für automatische Tore 12-24V AC/DC

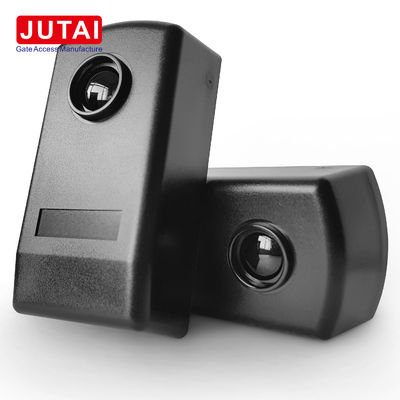

Der JUTAI IR-20 Infrarot-Strahlsensor ist ein hochmodernes Gerät, das entwickelt wurde, um die Sicherheit und Effizienz in verschiedenen Anwendungen zu verbessern. Mit seinen fortschrittlichen Funktionen und seinem robusten Design ist dieser Sensor ideal für eine Vielzahl von Umgebungen und gewährleistet umfassenden Schutz und optimale Leistung.

1. Zugriff auf das Innere: Heben Sie das Frontpanel vorsichtig an, um die inneren Komponenten für einfachen Zugang während der Installation freizulegen.
2. Kabelzuführung und Sockelbefestigung: Führen Sie die Kabel vorsichtig in die vorgesehenen Gehäuseschlitze ein. Befestigen Sie den Sockel sicher an der Wand mit geeignetem Montagematerial für Stabilität und Zuverlässigkeit.
3. Montage an Wand oder Metalloberfläche: Bohren Sie drei 5 mm Löcher für die Wandmontage und setzen Sie geeignete Dübel ein, um die Lichtschranke fest zu verankern. Bohren Sie für Metalloberflächen drei 3 mm Löcher und verwenden Sie selbstschneidende Schrauben für eine sichere Befestigung.
4. Verbindungen herstellen: Schließen Sie die notwendigen Kabel an und stellen Sie eine ordnungsgemäße Isolierung und sichere Verbindungen sicher. Versorgen Sie die Lichtschranke mit Strom im angegebenen Spannungsbereich (12-24V DC/AC) für optimalen Betrieb.
5. Korrekte Positionierung sicherstellen: Überprüfen Sie die korrekte Positionierung, Ausrichtung und Verbindung der Lichtschrankenkomponenten, um die Leistung zu optimieren. Stellen Sie sicher, dass die rote LED-Anzeige bei korrekter Konfiguration ausgeschaltet bleibt und nur aufleuchtet, wenn der Infrarotstrahl unterbrochen wird.
6. Mit Frontpanel abdecken: Sobald die Verbindungen überprüft sind, decken Sie die Lichtschranke mit dem Frontpanel ab. Setzen Sie das Frontpanel fest ein, bis es bündig sitzt, und schließen Sie es sicher, um die internen Komponenten zu schützen.
7. System testen: Führen Sie einen gründlichen Systemtest durch, indem Sie den Infrarotstrahl mehrmals absichtlich unterbrechen. Beobachten und bestätigen Sie die ordnungsgemäße Relaisreaktion, um die Funktionalität der Lichtschranke zu validieren.
8. Frontpanel sichern: Befestigen Sie abschließend das Frontpanel sicher mit den mitgelieferten Schrauben, um sicherzustellen, dass es fest an der Lichtschranke befestigt bleibt.

1. Installationsort vorbereiten: Wählen Sie einen geeigneten Standort, der eine optimale Abdeckung für die Erkennung gewährleistet. Stellen Sie sicher, dass der Bereich frei von Hindernissen ist, um Interferenzen zu vermeiden.
2. Montageposition: Montieren Sie die Infrarot-Lichtschranke in geeigneter Höhe und im richtigen Winkel für maximale Abdeckung und Reichweite. Verwenden Sie eine stabile und sichere Montagefläche, um Bewegung oder Fehlausrichtung zu verhindern.
3. Verkabelungsanschlüsse: Beziehen Sie sich auf das mitgelieferte Verdrahtungsdiagramm oder die Bedienungsanleitung für die richtige Drahtverbindung. Stellen Sie sicher, dass alle Verbindungen sicher isoliert sind, um elektrische Probleme zu vermeiden.
4. Stromversorgung: Stellen Sie eine stabile Stromversorgung im angegebenen Spannungsbereich (12-24V DC) bereit. Überprüfen Sie die Polarität und Spannung doppelt, um Schäden am Gerät während der Installation zu vermeiden.
5. Ausrichtung und Test: Richten Sie die Infrarotlampen so aus, dass sie sich gegenüberliegen, um eine ordnungsgemäße Erkennungsabdeckung zu gewährleisten. Testen Sie die Lichtschranke, indem Sie den Infrarotstrahl blockieren und die Relaisreaktion zur Funktionsprüfung überprüfen.
6. Feinabstimmung: Passen Sie die Ausrichtungs- und Empfindlichkeitseinstellungen nach Bedarf an, um die Leistung zu optimieren. Minimieren Sie Fehlalarme oder übersehene Erkennungen durch Feinabstimmung der Lichtschranke.
7. Sichere Installation: Nach Bestätigung der ordnungsgemäßen Funktion befestigen Sie die Lichtschranke sicher mit dem mitgelieferten Montagematerial. Stellen Sie sicher, dass alle Verbindungen fest sind und das Gerät vor Umwelteinflüssen geschützt ist.

Durch sorgfältige Befolgung dieser Installationsrichtlinien können Sie die Spitzenleistung und Zuverlässigkeit der JUTAI IR-20 20-Meter-Infrarot-Lichtschranke gewährleisten und unübertroffene Sicherheit und Komfort für Ihre Bedürfnisse bieten.

Der JUTAI IR-20 Infrarot-Strahlsensor liefert unübertroffene Leistung und gewährleistet Sicherheit und Komfort in verschiedenen Umgebungen. Seine fortschrittlichen Funktionen, präzisen Erkennungsfähigkeiten und die benutzerfreundliche Installation machen ihn unverzichtbar für moderne Zugangskontroll- und Sicherheitssysteme.

Nach mehreren Jahren der Entwicklung haben wir eine vollständige Palette von Infrarot-Produktgruppen entwickelt, die von 20-Meter-Kabelmodellen über 30-Meter-Funkmodelle, 7-Meter-Reflexions-Infrarotsensoren bis hin zu Vorhang-Lichtschrankengruppen reichen. Spezifische Informationen finden Sie in unserer Bestellinformationsliste.
