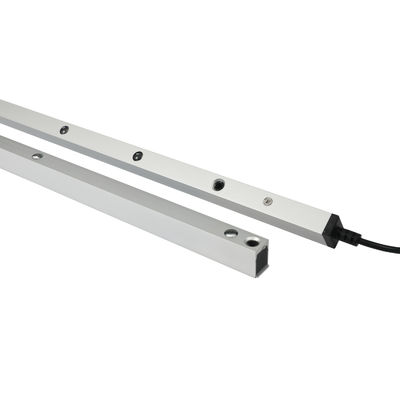

8 Strahlen Sicherheitslicht Vorhang Tür Blanking Sensor für hohe Geschwindigkeit Sektionelle Türen Sicherheit

Shenzhen Jutai Comm Co., Ltd.

Der Blanking Light Curtain von Shenzhen Jutai Comm Co., Ltd. ist eine fortschrittliche Sicherheitsvorrichtung, die zur Verbesserung der Sicherheit und Funktionalität von Industrietüren entwickelt wurde.mit einem robusten aktiven Infrarotsensor mit starker LichtwiderstandsfähigkeitMit einer beeindruckenden Erkennungsreichweite von bis zu 8 Metern und einer schnellen Reaktionszeit sorgt dieser Sensor für einen zuverlässigen Betrieb auch bei schwierigen Lichtverhältnissen.Es bietet eine kritische Schutzschicht für industrielle EinrichtungenDieser industrielle Sensor bietet eine umfassende Sicherheitsüberwachung und ist somit eine wesentliche Investition für die Sicherheit am Arbeitsplatz.

Technische Merkmale und Vorteile

• Nahtlose Systemintegration: Dieser Sensor ist für eine einfache Integration in verschiedene Türsteuerungssysteme konzipiert und gewährleistet eine nahtlose Kompatibilität und Betriebseffizienz.
• Anpassungsfähige Installation: Die Konstruktion des Sensors ermöglicht eine direkte Integration in die Türkante, wodurch er sich sehr gut an verschiedene Türkonfigurationen und Installationsszenarien anpassen kann.
• Kompakt und effizient: Das Modell CL15-8L8 ist ein kompakter Lichtvorhang, der speziell für automatische Türen und Tore entwickelt wurde und zuverlässige Sicherheitsmaßnahmen bei minimalem Fußabdruck bietet.
• Breiter Anwendungsbereich: Ideal für Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließbare Teleskoptüren und Güterlifte,die Vielseitigkeit in verschiedenen industriellen Anwendungen zeigt.
• Genaue Erkennungsfähigkeiten: Verwendet Durchstrahltechnologie, um die Anwesenheit von Personen oder Gegenständen genau zu erkennen, wodurch Unfälle verhindert und der rechtzeitige Betrieb der Tür gewährleistet wird.
• Flexible Ausgabeoptionen: Bietet mehrere Ausgabeverfahren (NO/NC und COM), wodurch die Flexibilität bei der Integration mit verschiedenen Türsteuerungssystemen erhöht wird.
• Energieeffizienz: Funktioniert mit einem geringen Stromverbrauch von weniger als 20 mA bei DC12V und unterstützt einen Arbeitsspannungsbereich von DC12-24V, was eine energieeffiziente Leistung gewährleistet.
• Vereinfachte Verdrahtung: Der Verblendungslichtvorhang benötigt kein Synchronisationsdraht zwischen Sender und Empfänger, wodurch die Verkabelung vor Ort vereinfacht und Materialien eingespart werden.Der Emitter benötigt nur einen Stromkabel.Der Synchronisationssignal ist in den Infrarotstrahl eingebettet.mit einer Schaltplattenlogik, die die Synchronisierung zwischen Sender und Empfänger über Infrarotübertragung ermöglicht.

Schlüsselmerkmale

• Modell: CL15-8L8
• Technologie: Aktiver Infrarotsensor mit starkem Lichtwiderstand
• Entdeckungsreichweite: 8 Meter.
• Reaktionszeit: Schnell und zuverlässig
• Arbeitsstrom: < 20 mA bei DC12V
• Betriebsspannung: DC12-24V
• Ausgabeverfahren: NO/NC und COM
• Anwendungen: Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließende Teleskoptüren, Güterlifte
• Schutzhöhe: Höchstens 1225 mm (Versteckungsmodus), 1305 mm (Normalmodus)
• Betriebstemperatur: -20 ~ +70°C
• Schutzniveau: IP67
• Material der Schale: Aluminiumlegierung

Installationsrichtlinien

1. Entfernen Sie Abdeckungen und verbinden Sie Drähte:

   • Entfernen Sie die obere und untere Abdeckung des Sensors.
   • Es ist notwendig, die Kabelverbindungen herzustellen und das Gewindeende durch den vorgesehenen Gewindeanschluss zu führen.

2. Position und Markierung von Löchern:

   • Der Sender und der Empfänger werden parallel ausgerichtet, um die Anlageposition zu bestätigen.
   • Markieren Sie die Lochpositionen genau an der Wand.

3. Bohren und Beheben:

   • Verwenden Sie eine Schlagbohrmaschine, um Löcher an den markierten Stellen zu machen.
   • In die Bohrlöcher stecken Sie Wandstecker ein und befestigen sie mit Schrauben.

4. Anbau von Sender und Empfänger:

   • Der Sender und der Empfänger werden mit M3*25-Schrauben an der Wand befestigt.
   • Schließen Sie die Stromversorgung an und testen Sie die Sensorausrichtung.
   • Der Winkel wird bei Bedarf durch Drehen des Aluminiumrohrs angepasst.
   • Die Drehschraube wird nach der Ausrichtung fest zusammengezogen.

5. Ersetzen von Abdeckungen und Abschlussprüfung:

   • Die oberen und unteren Abdeckungen des Sensors werden mit M2*8 Schrauben wieder angebracht.
   • Abschließende Prüfung zur Gewährleistung der ordnungsgemäßen Funktion des Sensors.

Verbesserung der Sicherheit am Arbeitsplatz

Verbessern Sie die Sicherheit Ihrer Industriebetriebe mit dem Door Sensor Photocell Light Curtain. Dieser fortschrittliche Sensor bietet robuste Sicherheitsfunktionen, darunter eine Reichweite von 8 Metern,flexible InstallationsmöglichkeitenSeine nahtlose Integration in verschiedene Türsteuerungssysteme und sein breites Anwendungsspektrum machen ihn zu einer zuverlässigen Wahl für die Verbesserung der Sicherheit in industriellen Umgebungen.Vertrauen in die Qualität und Leistung des Lichtvorhangs CL15-8L8, um optimale Sicherheit und Sicherheit zu gewährleisten.

Eigenschaften

• Integriert in alle Arten von Türsteuerungssystemen
• Anbauart: Direkt in die Türkante aufgrund der Türblindung integriert
• Beschreibung: Automatischer Türsicherheitslichtvorhangsensor
• Modellnummer: CL15-8L8 (8 Balken, 150 cm Höhe)
• Typ: Sicherheitslichtvorhang
• Verwendung: Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließbare Teleskoptüren, Güterlifte
• Theorie: Durchblendlichtvorhänge werden für Schnelltüren und Rollverschlusstüren verwendet, um Klipper (Menschen oder Gegenstände) zu verhindern,und kann vorübergehende Personen oder Gegenstände genau erkennen, um Türöffnungssignale zu geben, um mögliche Sicherheitsgefahren zu vermeiden.
• Ausgabe: NO/NC, COM
• Beschreibung: Sicherheitslichtvorhang
• Arbeitsstrom: < 20mA@DC12V
• Betriebsspannung: DC12-24V
• Erfassungsreichweite: maximal 8 m
• Schutzhöhe: Höchstens 1225 mm (Versteckungsmodus), 1305 mm (Normalmodus)
• Ausgabeverfahren: NO/NC, COM
• Balken: 8 Balken
• LED-Zustand:
  • Empfänger: Rotlicht (Objekt blockiert), Blaulicht (ungeblockt), Blaulichtblitz (Sender und Empfänger nicht ausgerichtet)
  • Übertrager: Blaue Lichtkonstante (normal), roter Lichtblitz (Spannung unter 9V, über 28V)
• Betriebstemperatur: -20 ~ +70°C
• Schutzniveau: IP67
• Material der Schale: Aluminiumlegierung

Erhöhen Sie die Sicherheit von Industrie-Türen mit unserem 1500mm Infrarot-Licht-Vorhang-Sensor, ideal für schnelle Türen mit einer Detektionsreichweite von 8 m.
