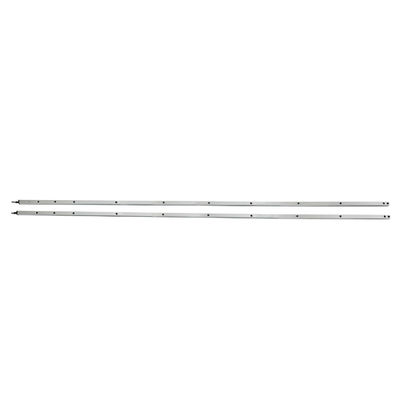

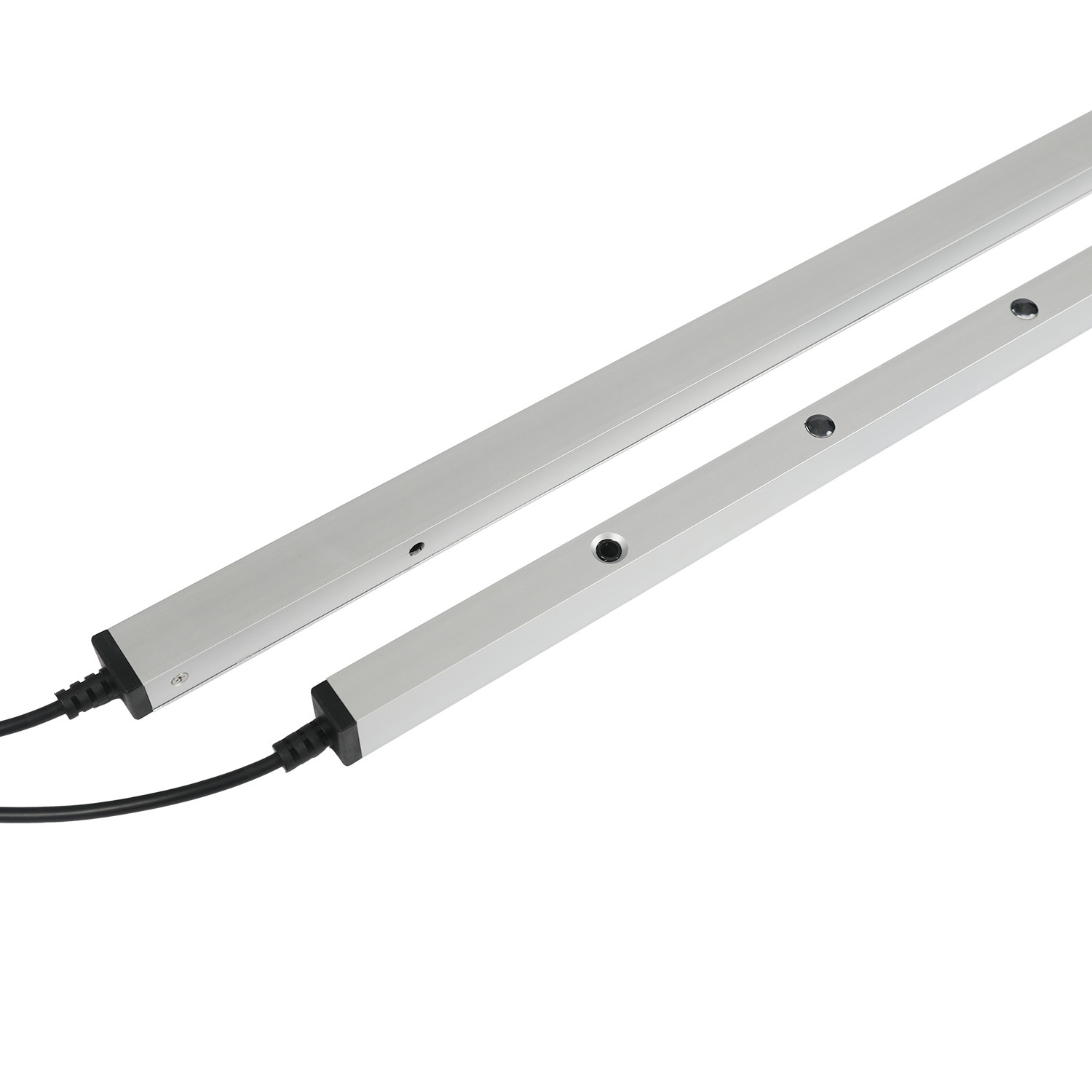

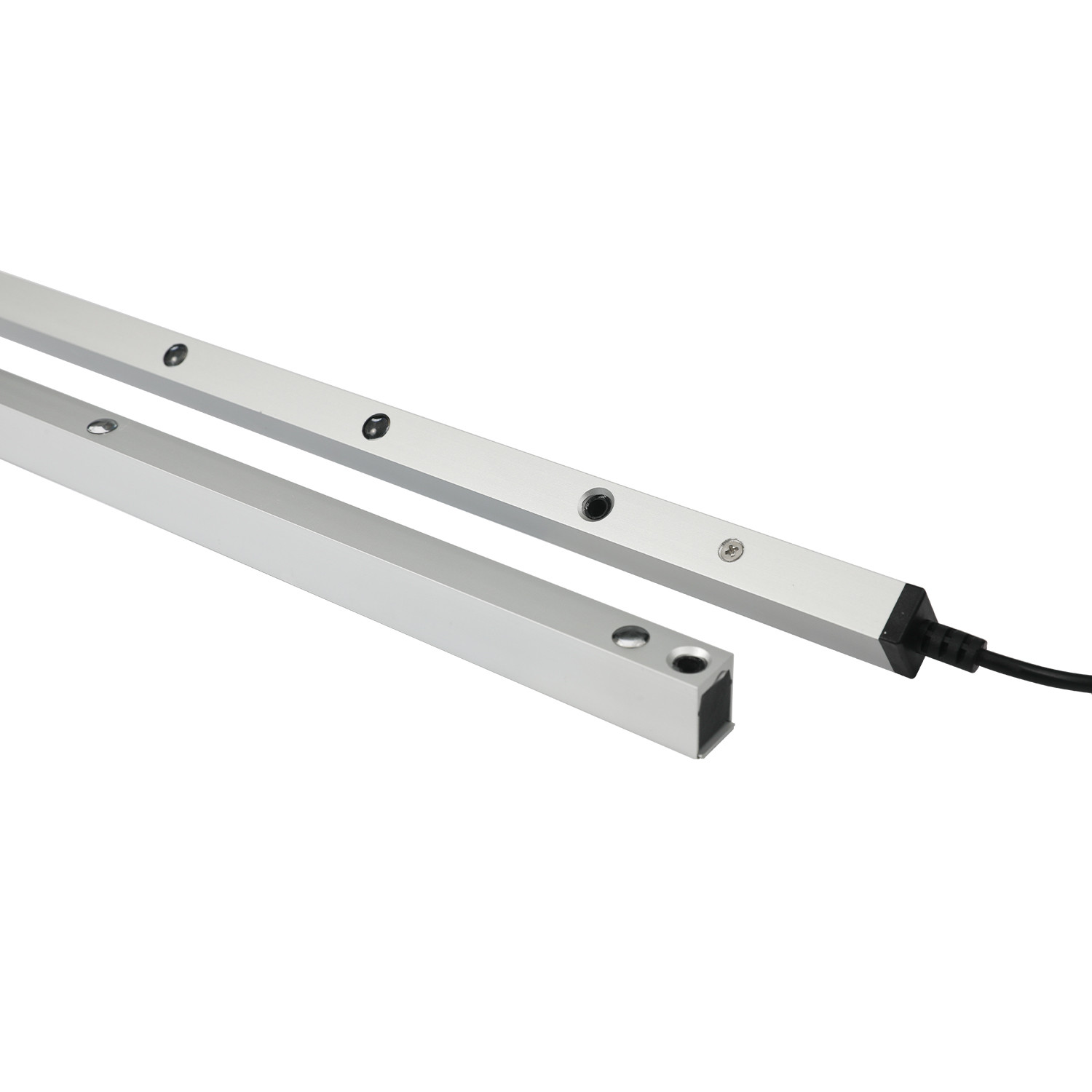

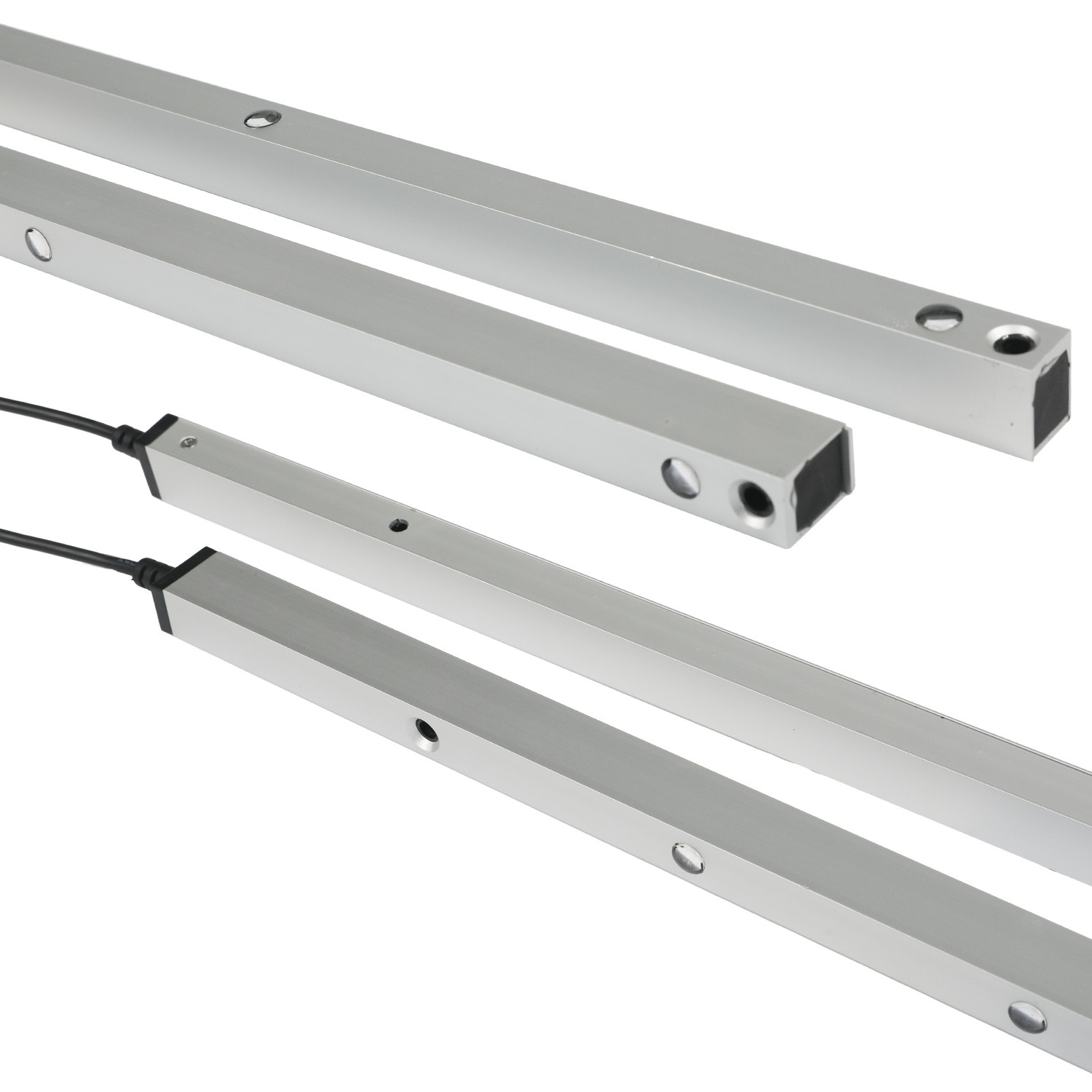

IP67-Infrarotlichtvorhang

Shenzhen Jutai Comm Co., Ltd.

Der Blanking Light Curtain von Shenzhen Jutai Comm Co., Ltd. ist ein innovatives Sicherheitsgerät, das entwickelt wurde, um den Schutz und die Betriebseffizienz von Industrietüren zu verbessern.Ausgestattet mit einem robusten aktiven Infrarot-Sensor, der eine starke Lichtwiderstandskraft aufweistMit einer bemerkenswerten Erkennungsreichweite von bis zu 8 Metern und schnellen Reaktionszeitenes bietet eine kritische Sicherheitsüberwachung in industriellen Umgebungen, was sie zu einer unschätzbaren Investition für die Sicherheit am Arbeitsplatz macht.

Technische Merkmale und Vorteile

• Nahtlose Systemintegration: Dieser Sensor ist für eine einfache Einbindung in verschiedene Türsteuerungssysteme konzipiert und gewährleistet Kompatibilität und eine reibungslose Betriebsintegration.

• Anpassungsfähige Installation: Der Sensor kann direkt in die Türkante integriert werden und bietet Flexibilität, um unterschiedlichen Türkonfigurationen und Installationsanforderungen gerecht zu werden.

• Kompaktes und effizientes Design: Das Modell CL15-8L8 ist ein kompakter Lichtvorhang, der speziell für automatische Türen und Tore entwickelt wurde und eine zuverlässige Sicherheit in einem kleinen Bereich gewährleistet.

• Breiter Anwendungsbereich: Geeignet für Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließbare Teleskoptüren und Güterlifte,Demonstration seiner Vielseitigkeit für verschiedene industrielle Anwendungen.

• Genaue Erkennungsfähigkeiten: Verwendet Durchstrahltechnologie, um die Anwesenheit von Personen oder Gegenständen genau zu erkennen, wodurch Unfälle verhindert und zeitnahe Türbetriebssignale gewährleistet werden.

• Flexible Ausgabeoptionen: Bietet mehrere Ausgabeverfahren (NO/NC und COM), wodurch die Integrationsflexibilität mit verschiedenen Türsteuerungssystemen erhöht wird.

• Energieeffizienz: Funktioniert mit einem geringen Stromverbrauch von weniger als 20 mA bei DC12V und unterstützt einen Arbeitsspannungsbereich von DC12-24V, wodurch ein effizienter Energieverbrauch gewährleistet wird.

• Vereinfachte Verdrahtung: Der Lichtvorhang für die Sicherung der Abblendung eliminiert die Notwendigkeit eines Synchronisationsdrahtes zwischen Sender und Empfänger, wodurch die Verkabelung vor Ort optimiert und die Materialkosten gesenkt werden.Der Emitter benötigt nur einen Stromkabel.Die Synchronisationssignale werden per Infrarot übertragen.mit Schaltplattenlogik, die die Synchronisierung durch diese Übertragung gewährleistet.

Schlüsselmerkmale

• Modell: CL15-8L8
• Technologie: Aktiver Infrarotsensor mit starkem Lichtwiderstand
• Entdeckungsreichweite: 8 Meter.
• Reaktionszeit: Schnell und zuverlässig
• Arbeitsstrom: < 20 mA bei DC12V
• Betriebsspannung: DC12-24V
• Ausgabeverfahren: NO/NC und COM
• Anwendungen: Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließende Teleskoptüren, Güterlifte
• Schutzhöhe: Höchstens 1225 mm (Versteckungsmodus), 1305 mm (Normalmodus)
• Betriebstemperatur: -20 ~ +70°C
• Schutzniveau: IP67
• Material der Schale: Aluminiumlegierung

Installationsrichtlinien

1. Entfernen Sie Abdeckungen und verbinden Sie Drähte:

   • Entfernen Sie die obere und untere Abdeckung des Sensors.
   • Es ist notwendig, die Kabelverbindungen herzustellen und das Gewindeende durch den vorgesehenen Gewindeanschluss zu führen.

2. Position und Markierung von Löchern:

   • Der Sender und der Empfänger werden parallel ausgerichtet, um die Anlageposition zu bestätigen.
   • Markieren Sie die Lochpositionen genau an der Wand.

3. Bohren und Beheben:

   • Verwenden Sie eine Schlagbohrmaschine, um Löcher an den markierten Stellen zu machen.
   • In die Bohrlöcher stecken Sie Wandstecker ein und befestigen sie mit Schrauben.

4. Anbau von Sender und Empfänger:

   • Der Sender und der Empfänger werden mit M3*25-Schrauben an der Wand befestigt.
   • Schließen Sie die Stromversorgung an und testen Sie die Sensorausrichtung.
   • Der Winkel wird bei Bedarf durch Drehen des Aluminiumrohrs angepasst.
   • Die Drehschraube wird nach der Ausrichtung fest zusammengezogen.

5. Ersetzen von Abdeckungen und Abschlussprüfung:

   • Die oberen und unteren Abdeckungen des Sensors werden mit M2*8 Schrauben wieder angebracht.
   • Abschließende Prüfung zur Gewährleistung der ordnungsgemäßen Funktion des Sensors.

Verbesserung der Sicherheit am Arbeitsplatz

Verbessern Sie die Sicherheit Ihrer Industriebetriebe mit dem Door Sensor Photocell Light Curtain.flexible InstallationsmöglichkeitenDie nahtlose Integration in verschiedene Türsteuerungssysteme und das breite Anwendungsspektrum machen es zu einer zuverlässigen Wahl für die Verbesserung der Sicherheit in industriellen Umgebungen.Vertrauen in die Qualität und Leistung des Lichtvorhangs CL15-8L8, um optimale Sicherheit und Sicherheit zu gewährleisten.

Eigenschaften

• Integration: Kompatibel mit allen Arten von Türsteuerungen
• Anbauart: Direkt in die Türkante aufgrund der Türblindung integriert
• Beschreibung: Automatischer Türsicherheitslichtvorhangsensor

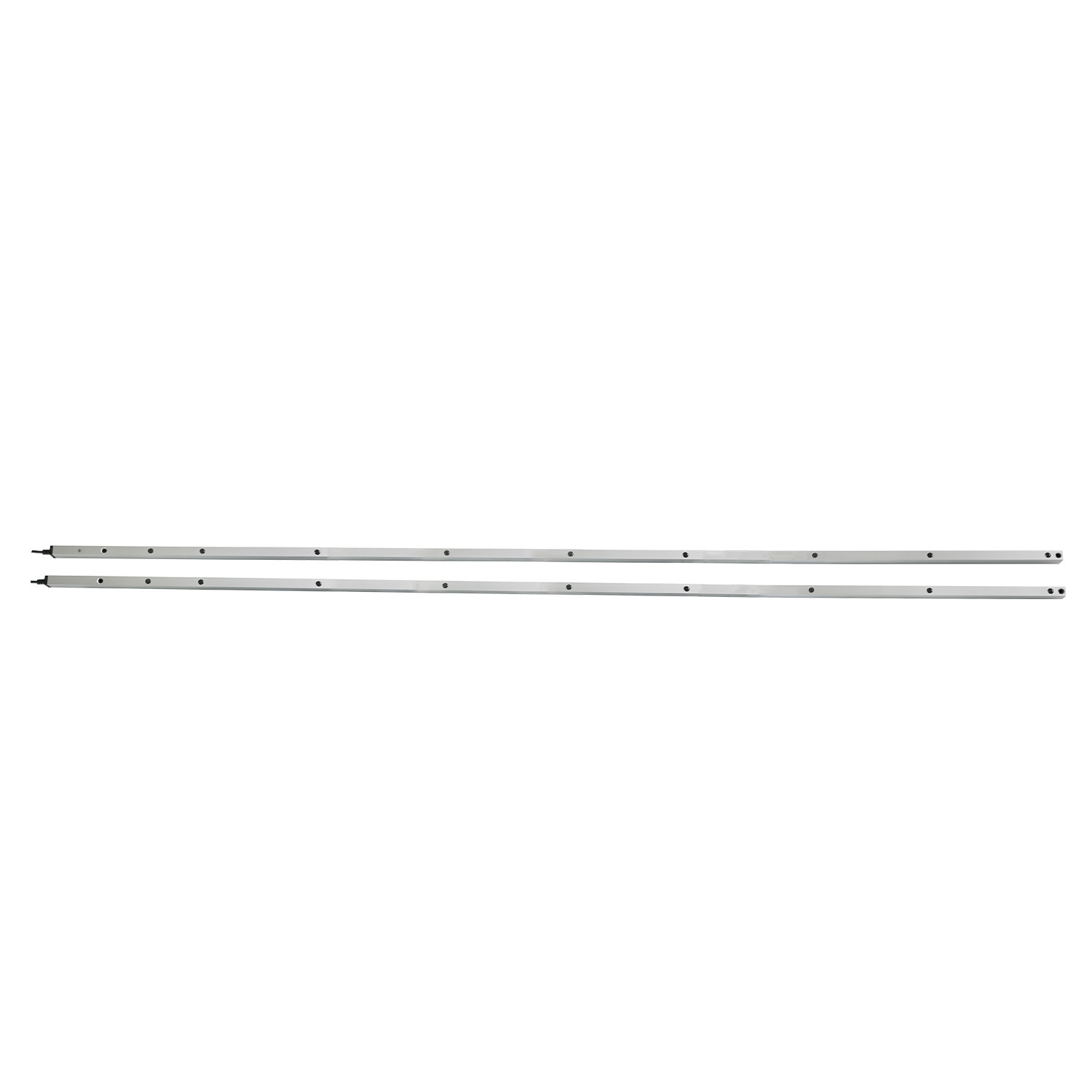

• Modellnummer: CL15-8L8 (8 Balken, 150 cm Höhe)
• Typ: Sicherheitslichtvorhang
• Verwendung: Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließende Teleskoptüren, Güterlifte
• Theorie: Durchblende-Lichttüren werden für Schnelltüren und Rollverschlusstüren verwendet, um Klipper (Menschen oder Gegenstände) zu verhindern,Genaue Erkennung von vorbeigehenden Personen oder Gegenständen, um Türöffnungssignale zu geben und potenzielle Sicherheitsgefahren zu vermeiden.
• Ausgabe: NO/NC, COM
• Arbeitsstrom: < 20mA@DC12V
• Betriebsspannung: DC12-24V
• Erfassungsreichweite: maximal 8 m
• Schutzhöhe: Höchstens 1225 mm (Versteckungsmodus), 1305 mm (Normalmodus)
• Ausgabeverfahren: NO/NC, COM
• Balken: 8 Balken

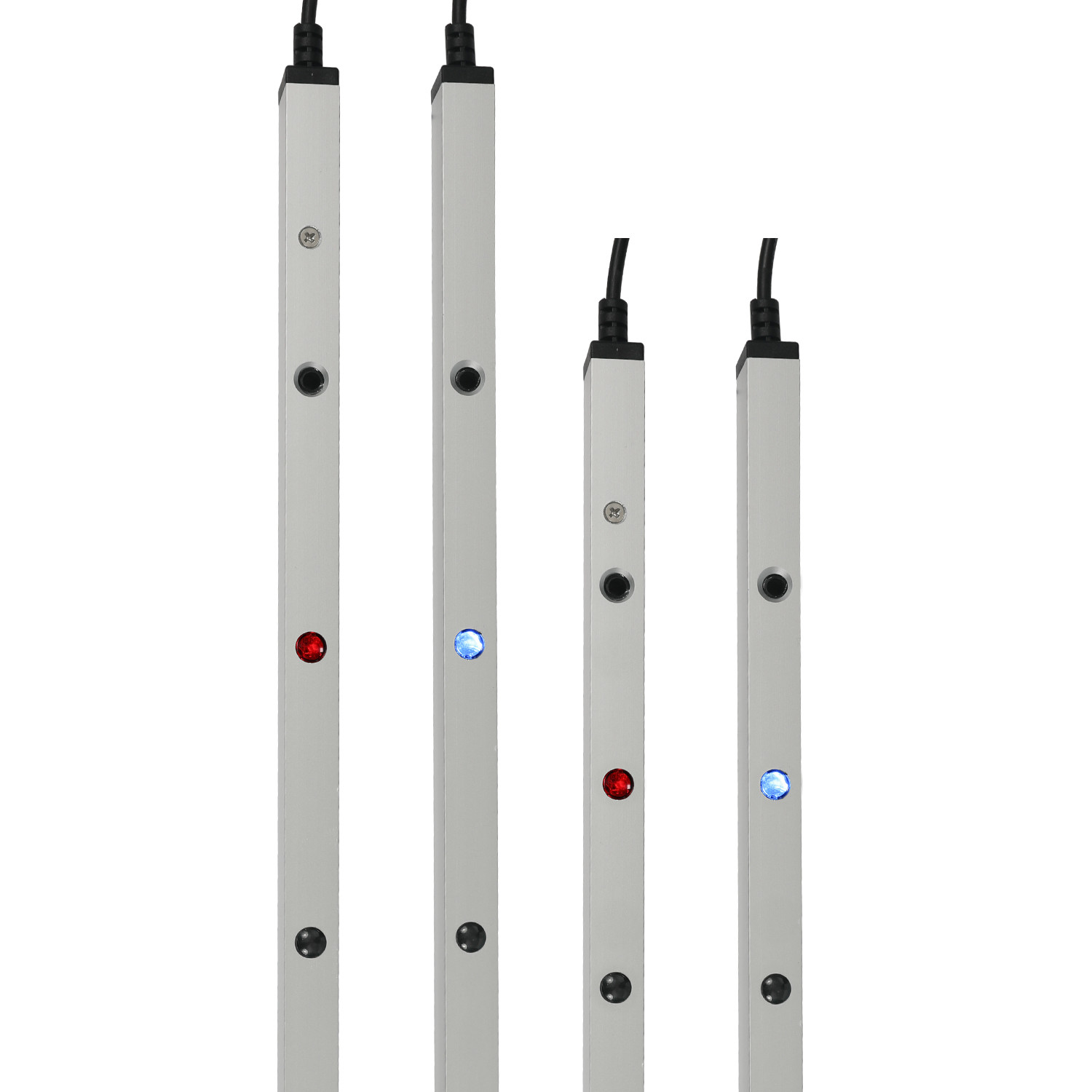

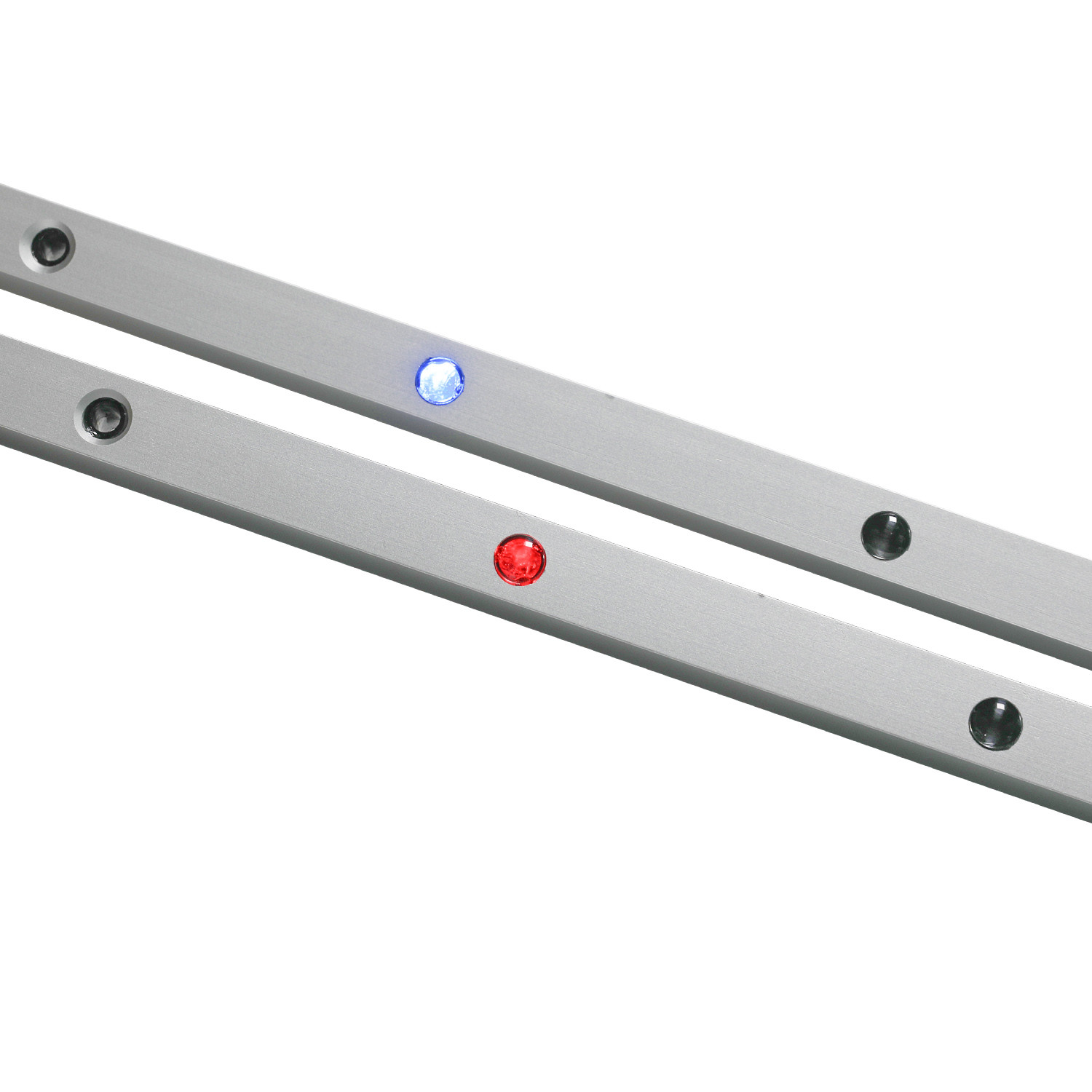

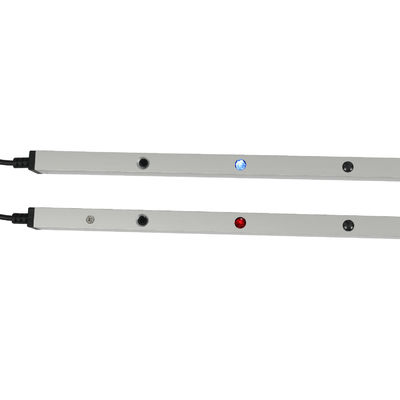

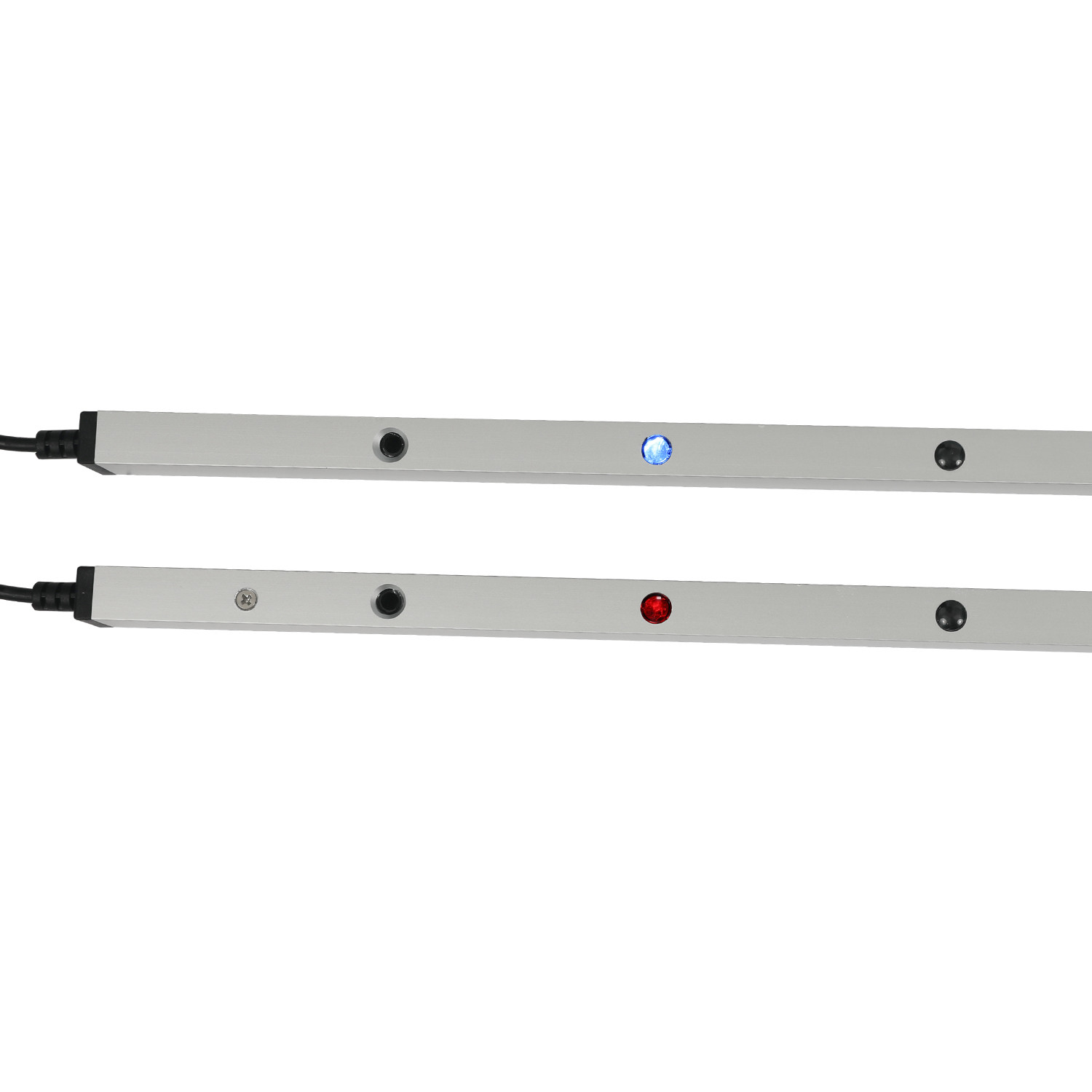

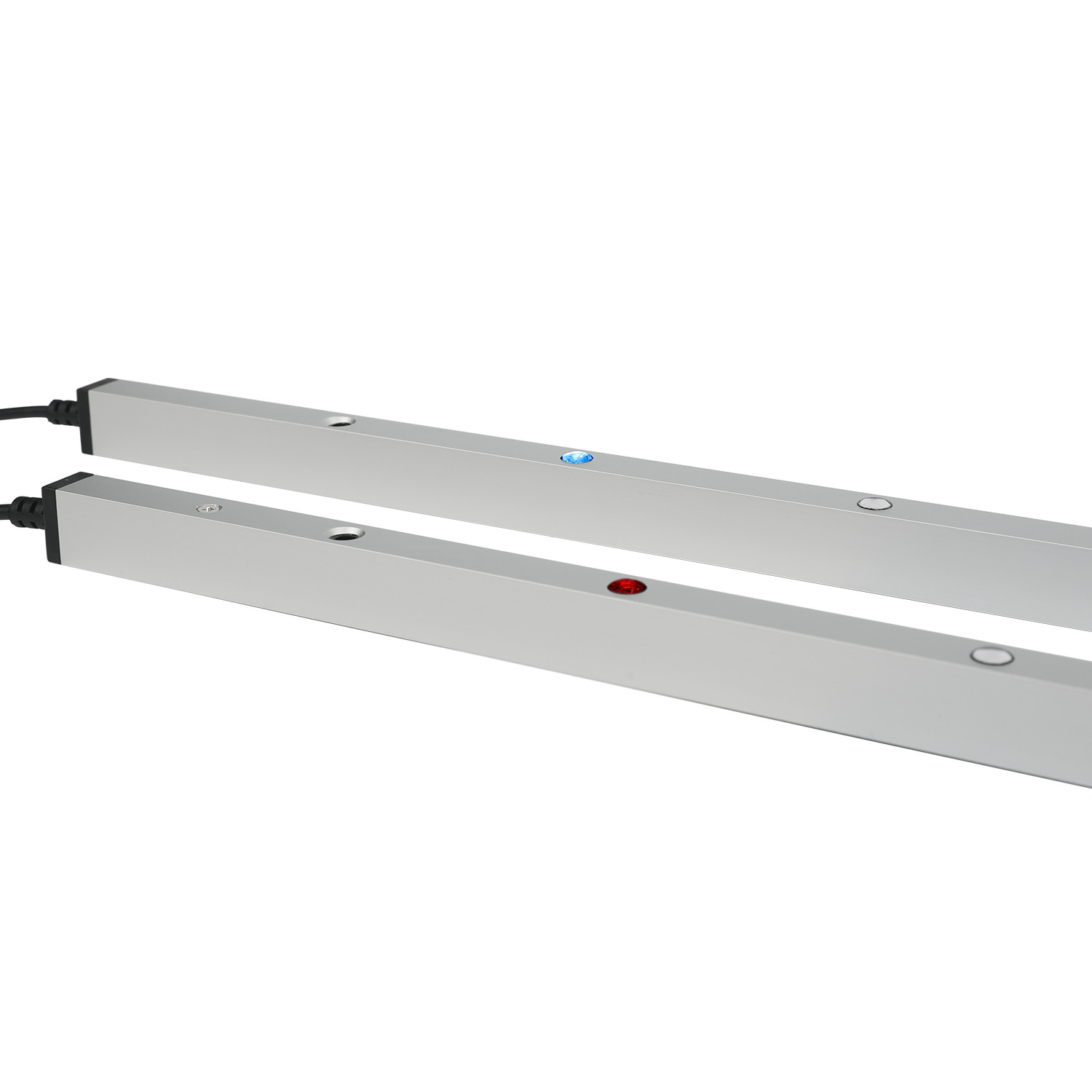

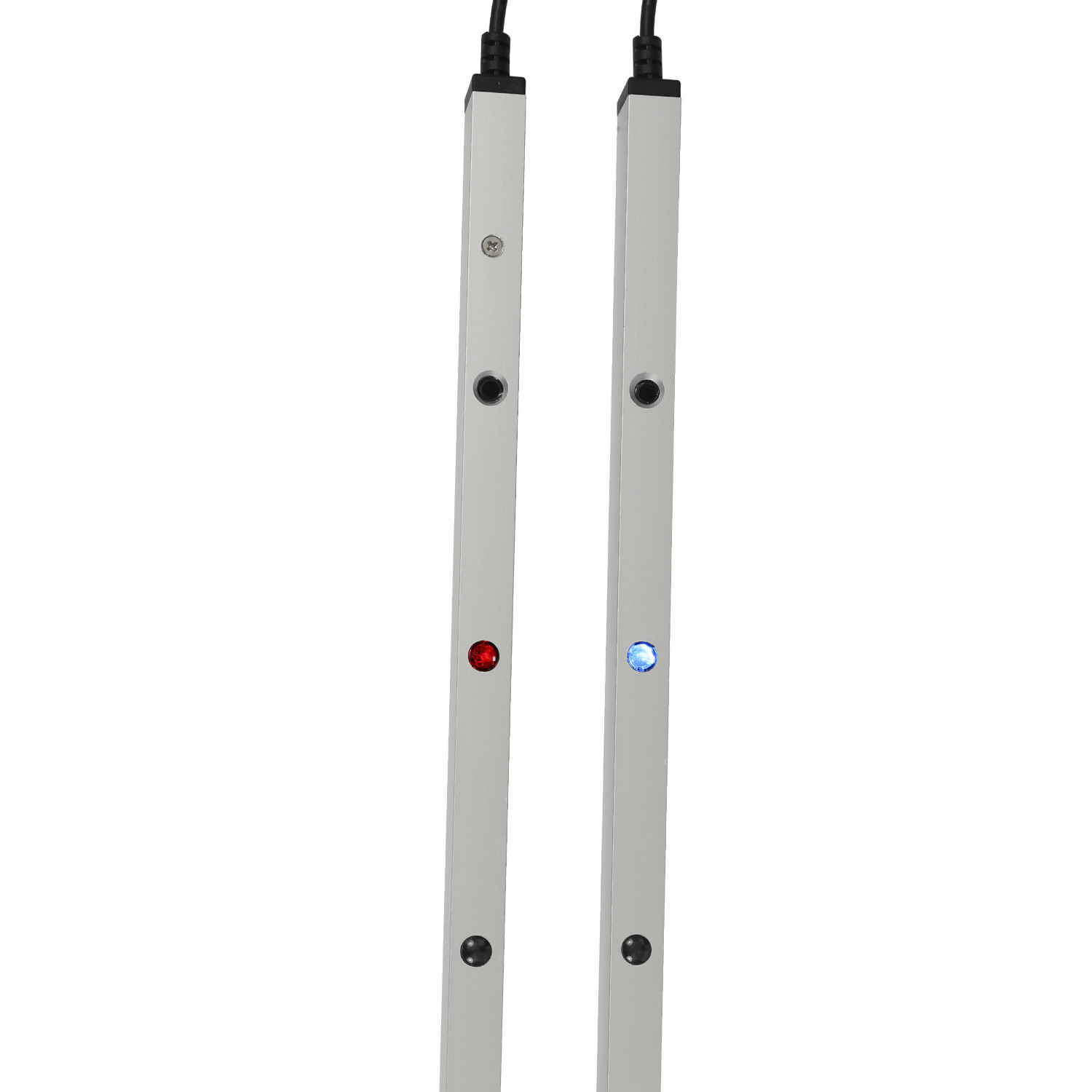

• LED-Zustand:
  • Empfänger: Rotlicht (Objekt blockiert), Blaulicht (ungeblockt), Blaulichtblitz (Sender und Empfänger nicht ausgerichtet)
  • Übertrager: Blaue Lichtkonstante (normal), roter Lichtblitz (Volt unter 9V, über 28V)
• Betriebstemperatur: -20 ~ +70°C
• Schutzniveau: IP67
• Material der Schale: Aluminiumlegierung

Erhöhen Sie die Sicherheit von Industrietüren mit unserem 1500mm Infrarotlicht-Vorhang-Sensor, ideal für Hochgeschwindigkeits-Türen mit einer Detektionsreichweite von 8 Metern.
