Doppelkanal-Fahrzeugverkehrsmelder

Doppelkanal 12-24VACDC Fahrzeugverkehrsmelder für Barriere-Gate Anti-Hitting-Trigger

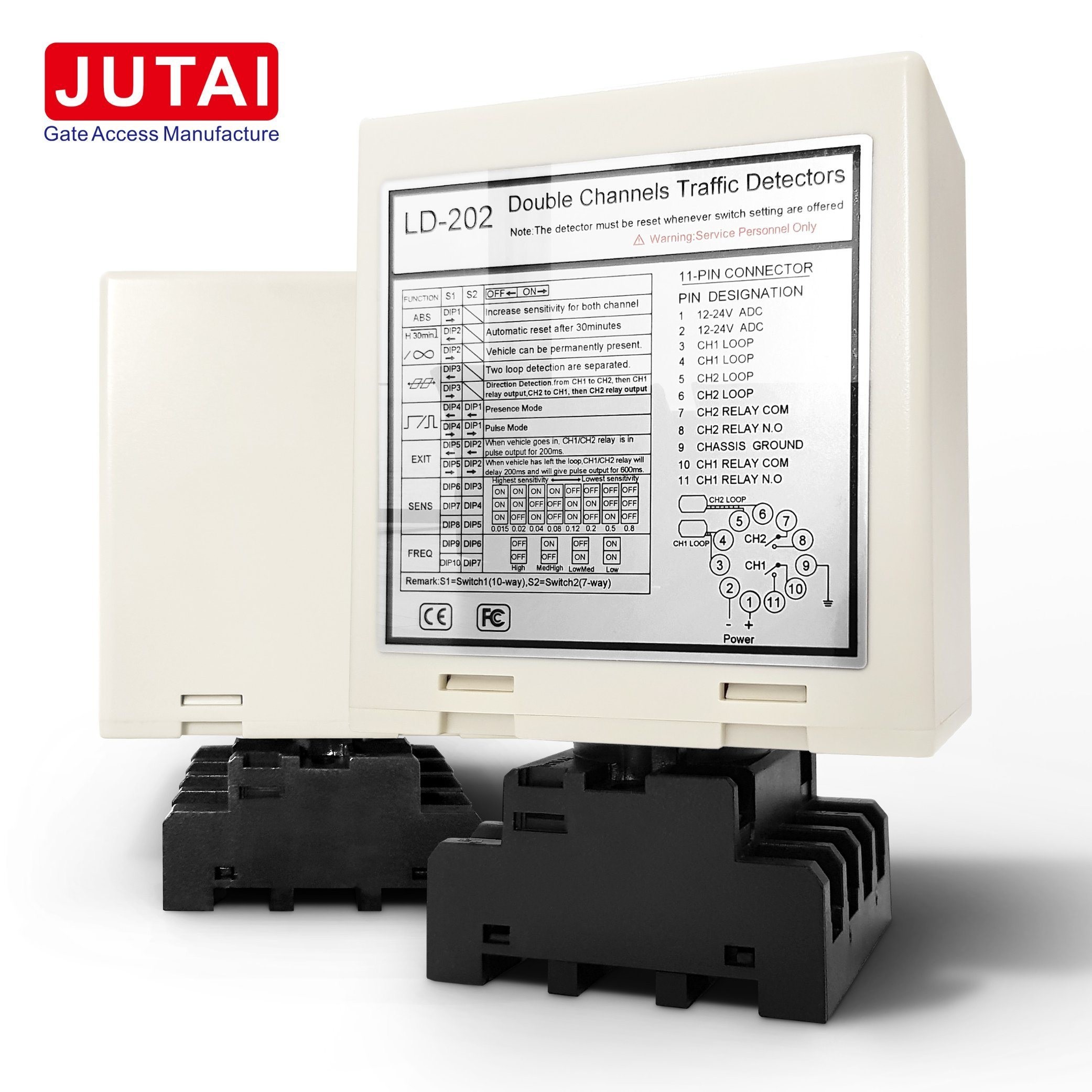

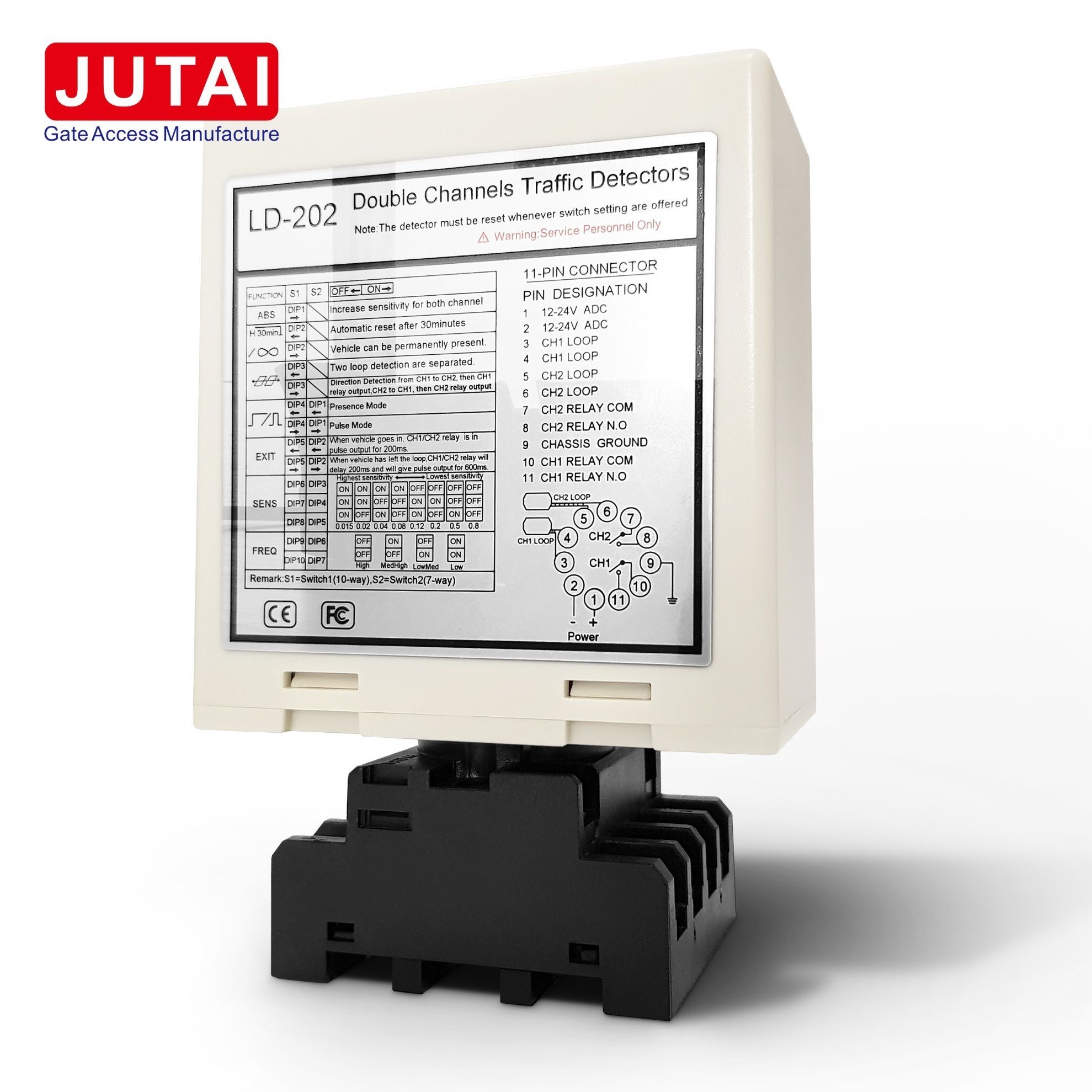

JUTAI LD-202 Doppelkanal-Schleifdetektor: Operationen zur Erhöhung von Barriere-Toren

Übersicht: Erhöhen Sie die Barriere-Gate-Operationen mit dem JUTAI LD-202 Advanced Dual-Channel-Loop-Detektor, der für eine beispiellose Präzision bei der Fahrzeugerkennung entwickelt wurde.Dieser ausgeklügelte Sensor sorgt für nahtlosen Betrieb und Zuverlässigkeit in verschiedenen Anwendungen, dank seines erweiterten Sensorbereichs, seiner hohen Empfindlichkeit und seiner intelligenten Funktionen.

Unterscheidungsmerkmale

1. Erweiterter Sensorbereich und -empfindlichkeit: Der LD-202-Sensor bietet einen erweiterten Sensorbereich von 15 bis 2000 μH und eine außergewöhnliche Empfindlichkeit.Sicherstellung einer genauen Erkennung verschiedener Fahrzeuge für eine gleichbleibende Leistung.

2. Smart Automatic Reset Function: Ausgestattet mit einer automatischen Reset-Funktion, setzt sich der LD-202-Sensor im Falle einer Fehlfunktion schnell zurück.Verbesserung der Systemstabilität und -zuverlässigkeit ohne manuelles Eingreifen.

3. Erweiterte Richtungserkennung: Mit modernsten Richtungserkennungsfunktionen identifiziert der LD-202-Sensor die Fahrtrichtung des Fahrzeugs genau.eine präzise Steuerung der Toroperationen für eine optimierte Effizienz ermöglicht.

4. Robuster Blitzschutz: Mit einem robusten Blitzschutz von bis zu 40000 V gewährleistet der LD-202-Sensor eine außergewöhnliche Haltbarkeit und Zuverlässigkeit.Schutz vor Blitzschlägen für eine längere Lebensdauer.

5. Weite Betriebsumgebungsbreite: Der LD-202 Sensor ist für verschiedene Umgebungen ausgelegt und arbeitet einwandfrei in einem breiten Temperaturbereich von -40°C bis +70°C.Gewährleistung einer gleichbleibenden Leistung auch bei schwierigen Wetterbedingungen.

Betriebsfunktionalität

1. Effiziente Fahrzeugerkennung: Der LD-202 Sensor erkennt Fahrzeuge mit hoher Präzision ohne körperlichen Kontakt.Abhängig von Veränderungen der Induktivität innerhalb der Schleifen, die durch die Metallmasse des Fahrzeugs verursacht werden.

2. Intelligente Richtungserkennung: Die intelligenten Richtungserkennungsfunktionen des LD-202-Sensors ermöglichen eine präzise Kennzeichnung der Fahrzeugbewegungsrichtung.Erleichterung der Optimierung von Torbetrieben.

3. Nahtloser automatischer Wiederaufbau: Mit einer nahtlosen automatischen Wiederaufbaufunktion gewährleistet der LD-202-Sensor einen kontinuierlichen Betrieb und die Zuverlässigkeit des Systems, indem er im Falle einer Fehlfunktion automatisch zurückgesetzt wird..

4. Zuverlässiger Relais-Ausgang: Der LD-202-Sensor liefert zuverlässige Relais-Ausgangssignale bei Fahrzeugdetektion und ermöglicht verschiedene Aktionen wie das Öffnen von Toren, die Steuerung von Ampeln,und Fahrzeugzählung für eine höhere Betriebseffizienz.

Vielseitige Anwendungen:

1. Verkehrsmanagementsysteme: Im Verkehrskontrollsystem eingesetzt, um Fahrzeuge an Kreuzungen, Mautstellen und Parkeingangs-/Ausfahrten zu erkennen und das Verkehrsflussmanagement zu optimieren.

2. Gate Automation: Integriert in Gate-Control-Systeme für das automatische Öffnen und Schließen von Tore in Wohn-, Handels- und Industrieumgebungen, um Sicherheit und Bequemlichkeit zu erhöhen.

3. Parkplatzmanagement: Wird auf Parkplätzen und in Garagen eingesetzt, um den Ein- und Ausstieg von Fahrzeugen zu verwalten, die Parkplatzbesetzung zu überwachen und Parkvorschriften für eine effiziente Platznutzung durchzusetzen.

4. Zugangskontrollsysteme: In Zugangskontrollsystemen eingesetzt, um den Eintritt von Fahrzeugen an gesicherten Orten wie geschlossenen Gemeinden, Industrieanlagen und militärischen Anlagen zu genehmigen.Sicherstellung eines kontrollierten Zugangs und der Sicherheit.

5. Verkehrslichtoptimierung: Wird verwendet, um Änderungen der Ampeln basierend auf der Anwesenheit und Richtung des Fahrzeugs auszulösen, um Staus zu minimieren und den Verkehrsfluss an Kreuzungen und Straßen zu optimieren.

6. Anwendungen zur Fahrzeugzählung: Für Fahrzeugzählungsanwendungen für Verkehrsstudien, Überwachung der Parkplatzbesetzung und Einzelhandelsverkehrsanalyse;Bereitstellung wertvoller Erkenntnisse für das Verkehrsmanagement und den Geschäftsbetrieb.

Verbindungen

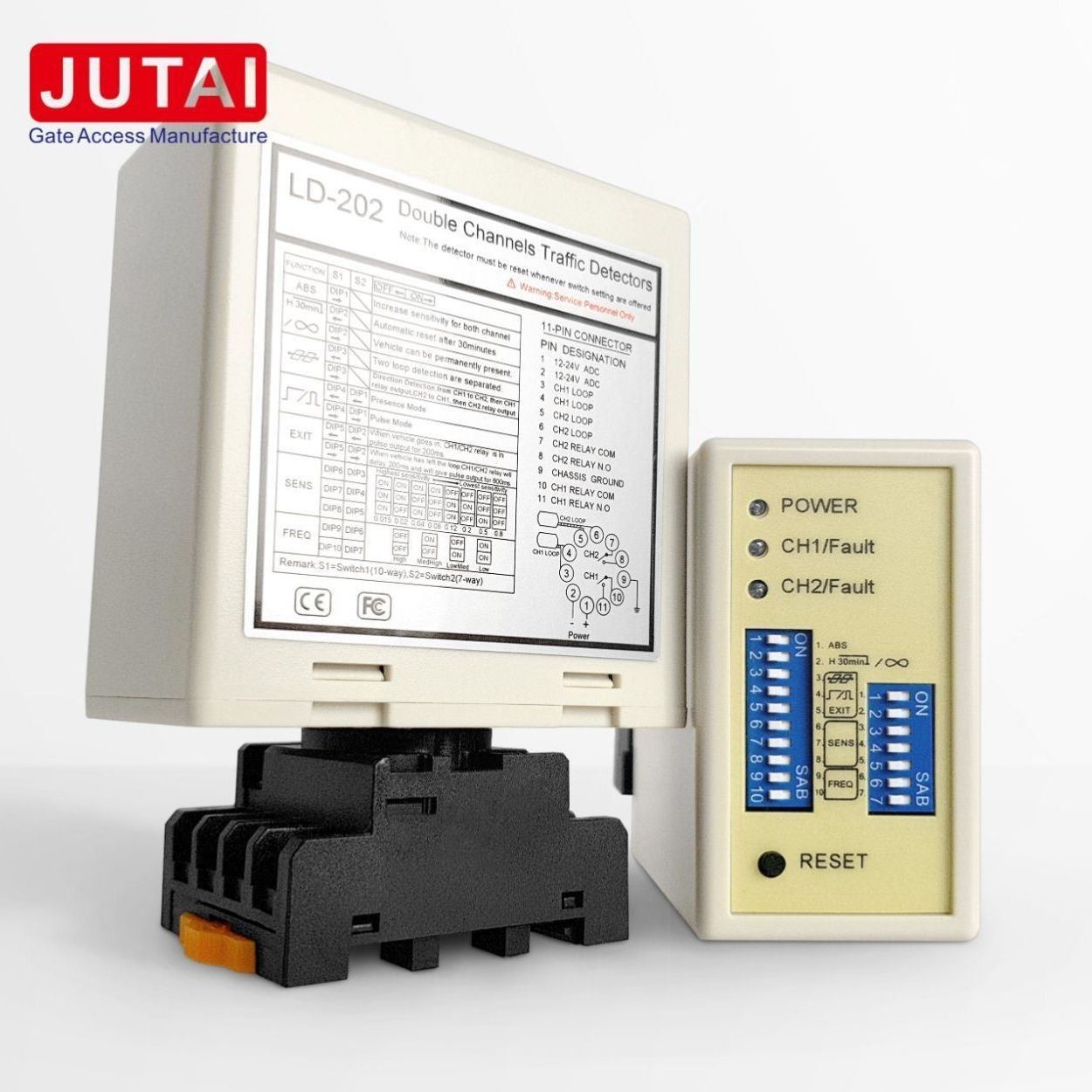

Indikatoren und Schalter Überblick

Leistungs-LED (RED): Die rote Leistungs-LED dient als deutlicher Hinweis darauf, dass das Gerät eingeschaltet ist, und gibt den Benutzern eine visuelle Bestätigung seines Betriebszustands.

CH1-LED-Erkennung:

• Kontinuierlich eingeschaltet: Weist auf erfolgreiche Erfassung des Fahrzeugs im Kanal 1 hin.
• Langsam blinzelnd: Benachrichtigt Benutzer über mögliche Probleme wie einen Kurzschluss in der Schleife oder unzureichende Drehungen nach der Schleifeinstallation.
• Blinkend schnell: Zeigt einen offenen Schaltkreis in der Schleife an oder übermäßige Drehungen nach der Schleifeinrichtung, was zu einer weiteren Prüfung führt.

CH2-Erkennungs-LED:

• Kontinuierlich eingeschaltet: Signale Fahrzeugerkennung im Kanal 2.
• Langsam blinzeln: Deutet auf mögliche Probleme wie einen Kurzschluss in der Schleife oder unzureichende Drehungen nach der Schleifeinstallation hin, wodurch Benutzer aufgefordert werden, die Installationsintegrität zu überprüfen.
• Blinkend schnell: Zeigt einen offenen Schaltkreis in der Schleife an oder übermäßige Drehungen nach der Schleifeinrichtung, die für eine optimale Funktionsfähigkeit Korrekturmaßnahmen erfordern.

Empfindlichkeitswahl: Die Feinabstimmung der Empfindlichkeit und der Frequenz der Schleife erfolgt durch eine Kombination von 7-Wege- und 10-Wege-Dip-Switch-Einstellungen.Benutzer können die Empfindlichseinstellungen an ihre spezifischen Anforderungen anpassen, indem sie die Konfiguration des Dip-Switches anpassenDie Dip-Schalter 6, 7 und 8 ermöglichen die Steuerung der Empfindlichkeitswahl für den Kanal 1 und bieten Optionen zwischen 0,8 (am wenigsten empfindlich) und 0.015 (sensibler)Ebenso steuern die Dip-Switches 3, 4 und 5 die Empfindlichkeitswahl für den Kanal 2, wodurch die Benutzer ein Spektrum an Empfindlichkeitswahlen erhalten, das ebenfalls von 0,8 (am wenigsten empfindlich) bis 0 reicht.015 (sensibler).

3. Schalter 1=S1 : Kanal 1 Loop-Funktionswahl (10-Wege-Dip-Schalter)
(1) ((Schalter 1) DIP 1 & DIP 2 Sonderempfindlichkeitssteigerung für beide Anhänger (beide Kanäle).

(2)(Schalter 1=S1) D3, D4, D5 und (Schalter 2=S2) D1, D2 Spezialfunktionen (Modus1, 2, 3 Richtungserkennung. Modus 4, 5, 6 Normalmodus, zwei Schleifenerkennung sind getrennt)

(3)(Schalter 1=S1) D6 & D7 & D8 und (Schalter 2=S2) D3 & D4 & D5 Einstellung der CH1- und CH2-Empfindlichkeitswahl (Auswahl von acht Ebenen).

(4)(Schalter 1=S1) D9 & D10 und (Schalter2=S2) D6, D7 Einstellfrequenz (20 K bis 100 KHz).

Bei der Installation halten Sie bitte den Stecker und die Steckdose in senkrechter Richtung

Das Funktionsprinzip lautet:

1. Eintrittsverfahren:

   • Bei Eintritt eines Fahrzeugs in die Gemeinde oder auf den Parkplatz werden gleichzeitig die beiden Schleifspulen aktiviert.
   • Der JUTAI Double Channel Loop Detector (LD-202) aktiviert den am Eingang positionierten UHF-Lesegerät.
   • Nach dem Lesen der Karten-ID überträgt der UHF-Lesegerät die ID über den Wiegand-Ausgang an den Controller (AC-11).
   • Die Steuerung überprüft die Gültigkeit der ID und gibt ein Relaissignal aus, um die Torbarriere zu öffnen.
   • Sobald das Fahrzeug die Gemeinde oder den Parkplatz betritt, senkt sich der Barrierearm automatisch.
   • Die Sicherheits- und Anti-Schlagfunktion wird durch den JUTAI Single Channel Loop Detector (LD-100/102) erleichtert.

2. Ausgangsprozess:

   • Sobald das Fahrzeug die Gemeinde oder den Parkplatz verlässt und den internen UHF-Lesegerät passiert, löst das LD-202 den UHF-Lesegerät aus.
   • Der Lesegerät liest die Karte und sendet die ID an den Controller.
   • Nach der Validierung der ID gibt der Steuergerät ein Relaissignal aus, um die Torbarriere zu öffnen.
   • Wenn das Fahrzeug die Gemeinde oder den Parkplatz verlässt, senkt sich der Barrierearm automatisch.
   • Die Sicherheits- und Anti-Schlagfunktion wird durch den JUTAI Single Channel Loop Detector (LD-100/102) erleichtert.

In beiden Fällen gewährleistet die Richtungserkennungsfunktion des LD-202 einen präzisen und effizienten Betrieb.

Der JUTAI LD-202 Double Channel Loop Detector kann als zwei unabhängige Einzelkanal-Loop-Detektoren funktionieren und bietet Vielseitigkeit und Kosteneffizienz.Diese Konfiguration ist ideal für Standard-ein-in und ein-out Parkplätze, bei dem sowohl am Eingang als auch am Ausgang eine einzige Barriere und ein Fernlesegerät installiert sind.während die andere Schleifenspule für die Schranken-Schlagschutzfunktion verwendet wirdDurch die Aktivierung der Funktion "Independent Working Mode" des LD-202 wird der Betrieb optimiert und die Hardwarekosten reduziert.
