Anpassungsfähiger drahtgebundener photoelektrischer Sensor gegen Sonnenlicht für große Industrie-Tore 30m

Anpassungsfähiger drahtgebundener photoelektrischer Sensor gegen Sonnenlicht für große Industrie-Tore 30m

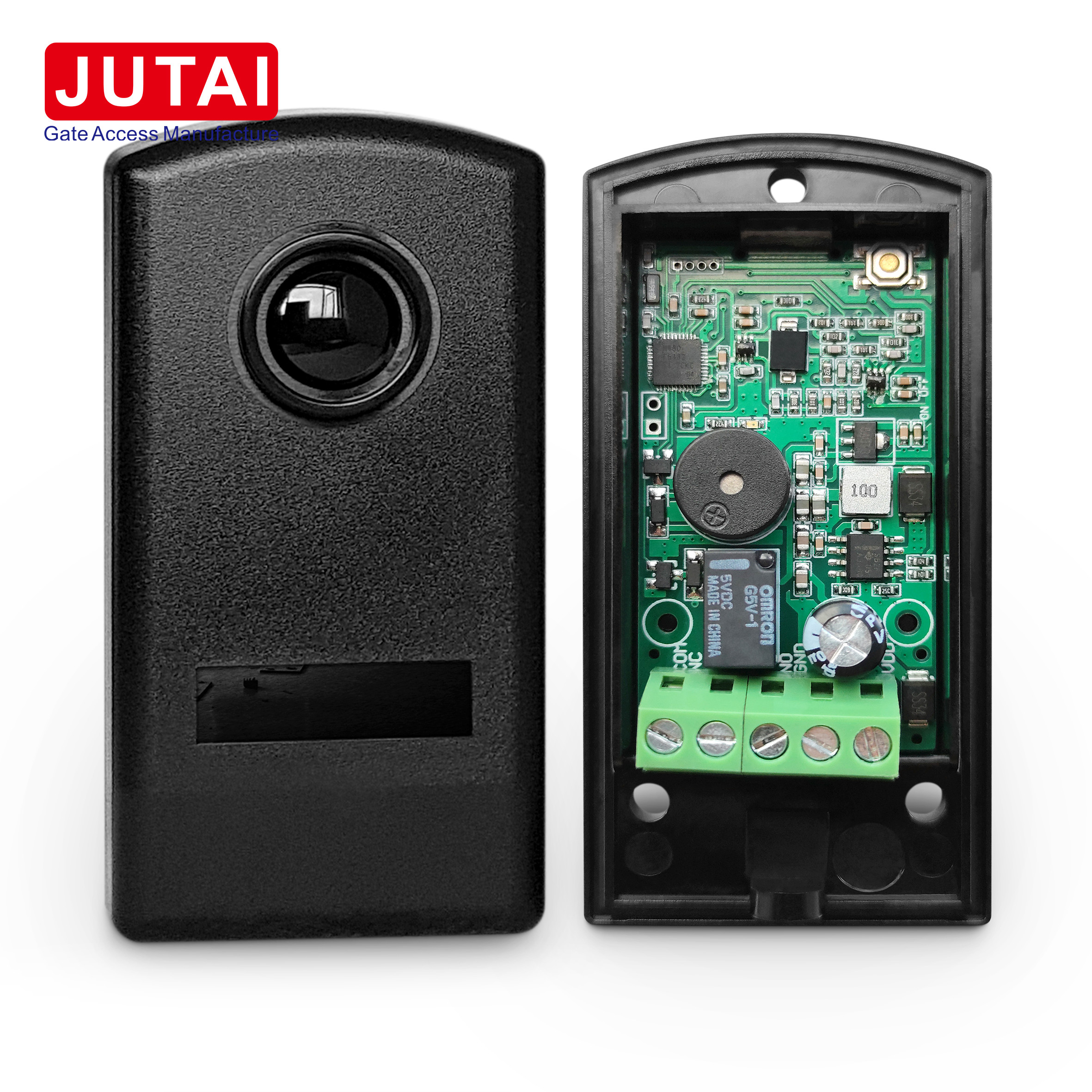

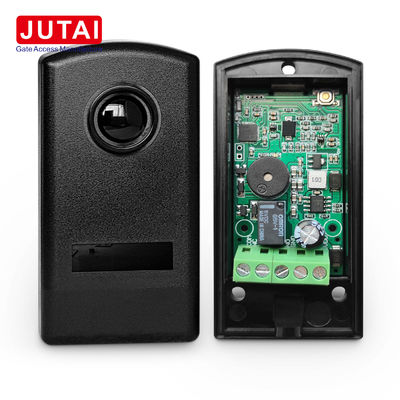

JUTAI IR-20M Infrarotstrahlsensor

Eigenschaften

1. Langstreckenerkennung: Bis zu 30 m Entfernung bei Sonnenlicht im Freien.
2. Hohe Empfindlichkeit: Fähig, sehr kleine Gegenstände oder subtile Bewegungen genau zu erkennen.
3. Schnelle Reaktionszeit: Diese Sensoren haben extrem schnelle Reaktionszeiten und eignen sich daher für Anwendungen, die eine schnelle Erkennung erfordern.
4. Hohe Störwiderstandsfähigkeit: Entworfen, um Umgebungslichtstörungen (wie Sonnenlicht oder Fahrzeugleuchten) zu widerstehen und eine stabile Leistung zu gewährleisten.
5. Einfache Installation: Normalerweise für eine einfache Installation und Ausrichtung konzipiert, die die Installation und Wartung des Benutzers erleichtert.

Anwendungen

1. Automatische Türen und Zugangskontrollsysteme: Verwendet zur Erkennung von Personen oder Fahrzeugen, die durchfahren, und zur automatischen Steuerung des Öffnens und Schließens von Türen.
2. Sicherheitssysteme: In Sicherheitsanwendungen erkennen sie unbefugten Eintritt, der häufig für die Sicherheit von Umgebung, Fenster und Tür verwendet wird.
3. Industrielle Automatisierung: In Produktionslinien und Förderbändern zum Erkennen von Gegenstandspositionen und Bewegungen und zur Steuerung von Maschinenbetrieben eingesetzt.
4. Parkplatzmanagement: Wird auf Parkplätzen eingesetzt, um den Ein- und Ausstieg von Fahrzeugen zu erkennen, Barriere-Tore zu kontrollieren oder die Auslastung von Parkplätzen zu überwachen.

Installationsanleitung

1. Zugang zum Inneren: Öffnen Sie die Vorderseite der Photozelle, um auf die Innenkomponenten zuzugreifen.
2. Kabel einfügen und Basis befestigen: Die Kabel in die jeweiligen Schlitze einfügen und die Basis der Fotozelle fest an die Wand befestigen.
3. Auf Wand oder Metalloberfläche montiert:
   • Für die Wandmontage werden drei 5 mm große Löcher gebohrt und geeignete Schraubverankerungen eingeführt.
   • Für Metalloberflächen drei 3 mm große Löcher für selbstverschraubende Schrauben.
4. Anschlüsse herstellen: Die notwendigen Kabel anschließen und die Fotozelle mit einer Spannung zwischen 12 und 24 V DC/AC versorgen.
5. Sicherstellung der richtigen Positionierung: Richtige Ausrichtung der Fotozelle. Die rote LED am Empfänger sollte ausgeschaltet bleiben, wenn sie richtig ausgerichtet ist. Wenn der Infrarotstrahl unterbrochen wird, leuchtet die rote LED auf.
6. Abdeckung mit Frontplatte: Sobald die Anschlüsse überprüft sind, ersetzen Sie die Frontplatte, um sicherzustellen, dass sie fest an Ort und Stelle ist.
7. Testsystem: Unterbrechen Sie den Infrarotstrahl mehrmals, um die Reaktionsfähigkeit des Relais zu überprüfen.
8. Sicherung der Vorderseite: Schliesslich wird die Vorderseite mit den mitgelieferten Schrauben gesichert.

Nach diesen Schritten wird die ordnungsgemäße Installation und Funktion der IR-20M-Fotokell sichergestellt.

Erleben Sie höchste Zuverlässigkeit mit der JUTAI IR-20 drahtgebundenen Infrarot-Fotokell.

• Stabile Detektionsdistanz: bietet eine außergewöhnlich stabile und zuverlässige Detektion über 20 Meter.
• Hochwertige Infrarotlampen: Für eine gleichbleibende Entfernung und Lichtbeständigkeit werden namhafte deutsche Marken verwendet.
• Zuverlässige Relais: verfügt über Relais der japanischen Marke Omron, die die Kompatibilität mit verschiedenen Marken von Türbetreibern gewährleisten.
• Oberflächenbautechnologie (SMT): gewährleistet durch strenge Qualitätsstandards die Genauigkeit und Konsistenz der Chargenproduktion.

Vorteile und Merkmale

Umfassende Unterstützung

Jedes Paket enthält eine englische Bedienungsanleitung mit illustrierten Diagrammen, die eine umfassende Anleitung für eine mühelose Installation und Konfiguration bietet.

Schlussfolgerung

Zusammenfassend lässt sich sagen, dass der JUTAI IR-20 Infrarotstrahlsensor für verschiedene Anwendungen eine unübertroffene Sicherheit und Vielseitigkeit bietet, die Sicherheit und Bequemlichkeit in unterschiedlichen Umgebungen gewährleistet.




Technischer Parameter

Anschlussdaten für JUTAI IR-20

Für die Installation der IR-20M-Fotoschallzelle befolgen Sie bitte die folgenden Schritt-für-Schritt-Anweisungen:

1. Zugang zum Inneren:

   • Heben Sie die Frontplatte der Photozelle, um auf die Innenkomponenten zuzugreifen.

2. Einfügung und Befestigung des Kabels:

   • Die Kabel werden in die dafür vorgesehenen Schlitze eingelegt und die Basis der Photozelle fest an die Wand befestigt.

3. Auf Wand oder Metalloberfläche montiert:

   • Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubanker einzusetzen.
   • Für die Montage auf Metalloberflächen sind drei 3 ø-Löcher für selbstklemmende Schrauben zu bohren.

4. Verbindungen herstellen:

   • Die notwendigen Kabel werden angeschlossen und die Fotozelle mit einer Spannung zwischen 12 und 24 V Gleichstrom/Wechselstrom versorgt.

5. Sicherstellung der richtigen Positionierung:

   • Überprüfen Sie die richtige Positionierung, Ausrichtung und Verbindung der Photozelle.
   • Die rote LED am Empfänger sollte ausgeschaltet bleiben, wenn alles richtig eingestellt ist.
   • Wenn der Infrarotstrahl unterbrochen wird, leuchtet die rote LED an.

6. Abdeckung mit Frontplatte:

   • Sobald die Verbindungen verifiziert sind, bedecken Sie die Photozelle mit der Front.
   • Stecken Sie es fest ein, bis es aufhört, und schließen Sie es dann fest.

7. Prüfsystem:

   • Das System wird mehrmals unterbrochen, um eine ordnungsgemäße Reaktionsfähigkeit zu gewährleisten.

8. Sicheres Vorderfeld:

   • Schließlich wird die Vorderseite mit den mitgelieferten Schrauben befestigt.

Wenn Sie diese Schritte sorgfältig befolgen, können Sie die ordnungsgemäße Installation und Funktion der IR-20M-Fotokell sicherstellen.

Installationsrichtlinien:

1. Vorbereitung der Anlage: Wählen Sie einen geeigneten Standort für die Installation der JUTAI IR-20 20 Meter drahtgebundene Infrarot-Fotokell.Stellen Sie sicher, dass der Bereich frei von Hindernissen ist und eine optimale Abdeckung für die Erkennung bietet.

2. Montageposition: Die Infrarot-Fotozelle wird in einer Höhe und in einem Winkel montiert, der maximale Abdeckung und Detektionsbereich ermöglicht.Ziel ist eine stabile und sichere Montageoberfläche, um jede Bewegung oder Fehlausrichtung zu verhindern..

3. Verkabelungsanschlüsse: Verbinden Sie die Drähte der Infrarot-Fotozelle gemäß dem mitgelieferten Verkabelungsdiagramm oder der Bedienungsanleitung.Sicherstellen einer angemessenen Isolierung und sicheren Anschlüsse, um elektrische Probleme zu vermeiden.

4. Stromversorgung: Stellen Sie eine stabile Stromversorgung innerhalb des angegebenen Spannungsbereichs (typischerweise 12-24 V Gleichspannung) an die Infrarot-Fotozelle bereit.

5. Ausrichtung und Prüfung: Sobald die Infrarotlampen installiert und mit Strom versorgt sind, stellen Sie sie so aus, dass sie einander zugewandt sind und die Detektionsdistanz Ihren Anforderungen entspricht.Testen Sie die Fotozelle, indem Sie den Infrarotstrahl blockieren und die Relaisantwort überprüfen.

6. Feinabstimmung: Wenn nötig, die Ausrichtung und Empfindlichkeitseinstellungen der Infrarot-Fotozelle fein einstellen, um ihre Leistung zu optimieren und falsche Alarme oder verpasste Erkenntnisse zu minimieren.

7. Sichere Montage: Nach Bestätigung des ordnungsgemäßen Betriebs befestigen Sie die Infrarot-Fotozelle mit der mitgelieferten Montage-Hardware fest.Stellen Sie sicher, dass alle Verbindungen dicht sind und die Einheit vor Umweltfaktoren geschützt ist.

Wenn Sie diese Installationsanweisungen sorgfältig befolgen, können Sie die höchste Zuverlässigkeit und Leistung mit der JUTAI IR-20 20 Meter drahtgebundenen Infrarot-Fotokell erleben,Sie bieten Ihnen einzigartige Sicherheit und Komfort für Ihre Bedürfnisse..
