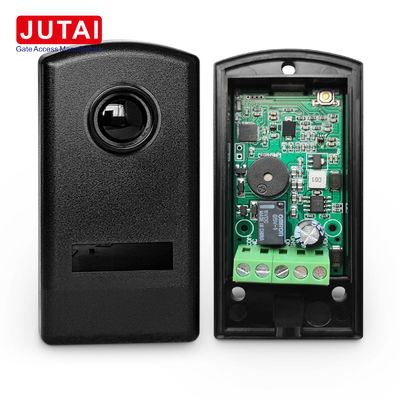

IR-20 Infrarotstrahlsensor 30m Detektionsbereich Sonnenschutz IP65 Wasserdicht für automatische Tore
Produktdetails
| Erkennungsentfernung | 30 Meter | Stromversorgung | 12-24VAC/VDC |
|---|---|---|---|
| Betriebstemperatur | -10 bis +60°C | Maximaler Betriebsstrom | 35 mA |
| Relaiskontakt | 500 mA bei 48 VAC/VDC | IP-Bewertung | IP65 |
| Hervorheben | mit einem Lichtstromsensor,Fotoelektrischer Sensor gegen Sonnenlicht,mit einer Leistung von mehr als 10 W |
||
Produkt-Beschreibung
Anpassbarer kabelgebundener photoelektrischer Sensor gegen Sonnenlicht für große Industrietore 30m
JUTAI IR-20M Infrarot-Balkensensor
Hauptmerkmale
Langstrecken-Erkennung
Bis zu 30 Meter Erfassungsdistanz bei Sonneneinstrahlung im Freien
Hohe Empfindlichkeit
Erfasst präzise sehr kleine Objekte oder subtile Bewegungen
Schnelle Reaktionszeit
Extrem schnelle Reaktionszeiten für Anwendungen, die eine schnelle Erkennung erfordern
Hohe Störfestigkeit
Widersteht Umgebungslichtstörungen, einschließlich Sonnenlicht und Fahrzeugbeleuchtung
Einfache Installation
Entwickelt für einfache Installation und Ausrichtung mit vereinfachter Wartung
Anwendungen
- Automatische Türen und Zugangskontrollsysteme - erkennt Personen oder Fahrzeuge für die automatische Türsteuerung
- Sicherheitssysteme - erkennt unbefugtes Eindringen für den Schutz von Perimetern, Fenstern und Türen
- Industrielle Automatisierung - überwacht Objektpositionen und Bewegungen auf Produktionslinien und Förderbändern
- Parkraummanagement - erkennt Fahrzeugein- und -ausfahrten für die Steuerung von Schranken und die Überwachung von Stellplätzen
Technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Stromversorgung | 12-24VAC/VDC |
| Maximale Reichweite | 20 Meter |
| Betriebstemperatur | -10 bis +60°C |
| Maximaler TX-Arbeitsstrom | 25mA |
| Maximaler RX-Arbeitsstrom | 35mA |
| Maximaler Relaiskontakt | 500mA bei 48VAC/VDC |
| IP-Schutzart | IP65 mit Gummidichtung |
Erweiterte Funktionen
| Merkmal | Beschreibung |
|---|---|
| Vielseitige Integration | Lässt sich nahtlos in alle Türsteuerungssysteme integrieren |
| Flexible Montageoptionen | Vereinfacht die Installation durch anpassbare Montage, einschließlich Integration an der Türkante |
| Sicherheit für automatische Türen | Bietet zuverlässige Sicherheitsmaßnahmen für automatische Türen und Tore |
| Breites Anwendungsspektrum | Geeignet für Schnelllauftore, Sektionaltore, Rolltore und Lastenaufzüge |
| Genaue Erkennung | Durchlicht-Sicherheitslichtschranken erkennen Personen oder Objekte, um Unfälle zu verhindern |
| Ausgabeoptionen | Vielseitige Ausgangsmethoden, einschließlich NO/NC und COM |
| Effizienter Betrieb | Geringer Arbeitsstrom von <20mA bei DC12V mit einem Arbeitsspannungsbereich von DC12-24V |
| Blanking-Funktionalität | Erweiterte Blanking-Funktion verhindert unnötige Relaisaktivierung |
| IP67 Wasserdichtigkeit | Hält rauen Umgebungen mit IP67-Schutzklasse stand |
Premium-Zuverlässigkeitsmerkmale
- Stabile Erfassungsdistanz: Außergewöhnlich stabile und zuverlässige Erfassung über 20 Meter
- Hochwertige Infrarotlampen: Verwendet renommierte deutsche Marken für konstante Distanz und Lichtbeständigkeit
- Zuverlässige Relais: Verwendet Relais der japanischen Marke Omron für Kompatibilität mit verschiedenen Türantriebsmarken
- Oberflächenmontagetechnik (SMT): Gewährleistet Genauigkeit und Konsistenz durch strenge Qualitätsstandards
Installationsanleitung
- Zugriff auf das Innere: Öffnen Sie die Frontplatte des Lichtschrankensensors, um auf die inneren Komponenten zuzugreifen
- Kabelzuführung und Sockelbefestigung: Stecken Sie die Kabel in die vorgesehenen Schlitze und befestigen Sie den Sockel sicher an der Wand
- Montage an Wand oder Metalloberfläche:
- Wandmontage: Bohren Sie drei 5mm-Löcher und setzen Sie geeignete Dübel ein
- Metalloberflächen: Bohren Sie drei 3mm-Löcher für selbstschneidende Schrauben
- Verbindungen herstellen: Schließen Sie die notwendigen Kabel und die Stromversorgung mit 12-24V DC/AC Spannung an
- Auf korrekte Positionierung achten: Richten Sie den Lichtschrankensensor richtig aus – die rote LED am Empfänger sollte bei korrekter Ausrichtung aus bleiben
- Mit Frontplatte abdecken: Setzen Sie die Frontplatte nach Überprüfung der Anschlüsse fest wieder auf
- System testen: Unterbrechen Sie den Infrarotstrahl mehrmals, um die Relaisreaktion zu prüfen
- Frontplatte sichern: Sichern Sie die Frontplatte mit den mitgelieferten Schrauben
Produktdokumentation
Jede Verpackung enthält eine englische Bedienungsanleitung mit illustrierten Diagrammen, die umfassende Anleitungen für eine mühelose Installation und Konfiguration bietet.
Sensor-Installationsdiagramm
Industrielle Anwendung
Toröffner-Integration
Anschlussdetails
Vollständiges Produktsortiment
Nach mehreren Jahren Entwicklung bieten wir eine vollständige Palette von Infrarot-Produktgruppen an, darunter 20-Meter-Kabelmodelle, 30-Meter-Funkmodelle, 7-Meter-Reflexions-Infrarotsensoren und Lichtschrankengruppen.
