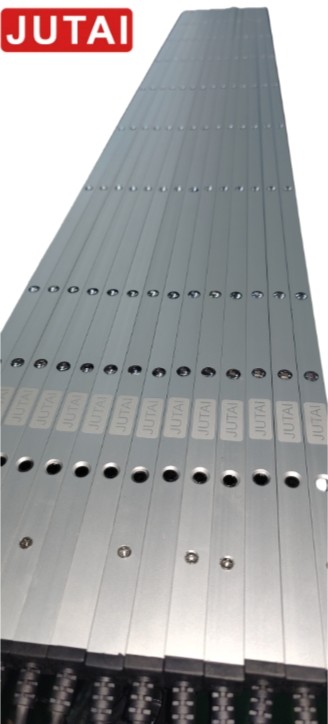

Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb

  • Customized Blanking Safety Light Curtain 1.5m Length 8m Range IP67 -30℃ Operation
  • Customized Blanking Safety Light Curtain 1.5m Length 8m Range IP67 -30℃ Operation
Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Anforderungen gelten nicht.
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Werktage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
IP-Bewertung IP67 Abfragung des Abstandes 8 m
Material Aluminiumlegierung Merkmal Korrosionsbeständig
Versorgungsspannung DC12-24V Betriebstemperatur -20 bis 60°C
Betriebsstrom <50ma> Ausgabe Nr. Nc, COM
Betriebsstrom < 20mA@DC12V Spezifikation 150*2,1*1,5 cm
Hervorheben

8m Reichweite-Blankierung Sicherheitslichtvorhang

,

Anpassungs-Blanking-Sicherheits-Lichtvorhang

,

IP67-Blanking-Sicherheitslichtvorhang
Hinterlass eine Nachricht
Produkt-Beschreibung

Jutai 1.5m Lichtvorhang CL15-8L8.pdf

CL15-8L8 Infrarot-Sicherheitslichtvorhangsensor mit Blankfunktion für Industrietüren

Beschreibung des Produkts



Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 0



JUTAI IP67-Blanking-Sicherheitslichtvorhang

Auslösungsmodus:

1Der Sicherheitsleuchtvorhang ist in der Türöffnung eingebaut.
2Wenn sich die Tür normal schließt, werden die Lichtstrahlen des Lichtvorhangs von oben nach unten in Folge blockiert.
3Wenn sich die Tür gerade schließt und ein Gegenstand darunter vorbeizieht und den Lichtstrahl blockiert, wird die Tür zu diesem Zeitpunkt geöffnet.

Normalmodus:

1. Es ist an der Innen- und Außenseite der Tür installiert.
2In diesem Modus wird unabhängig davon, welcher Lichtstrahl des Lichtvorhangs blockiert wird, sofort das Signal zur Türöffnung ausgegeben.

Vorteile:

1. geeignet für Kühlschranktüren und feuchte Umgebungen: -25°C
2. Keine Notwendigkeit für eine synchrone Draht Steuerung Box
3- Reaktionsgeschwindigkeit: 0,03 Sekunden.
4. Widerstandsfähig gegen Sonnenlicht und elektromagnetische Störungen
5. Anpassung (Menge) unterstützt

Technische Spezifikation

Modell Die in Absatz 1 genannten Anforderungen gelten nicht.
Technologie Aktiver Infrarotsensor mit starkem Lichtwiderstand
Erfassungsbereich Bis zu 8 m
Reaktionszeit Schnell und zuverlässig
Arbeitsstrom < 20 mA bei DC12V
Betriebsspannung DC12-24V
Ausgangsmethoden NO/NC und COM
Anwendungen Hochgeschwindigkeitstüren, Sektionstüren, Rolltüren, vertikal schließbare Teleskoptüren, Güterlifte
Schutzhöhe Maximal 1225 mm (Versteckungsmodus), 1305 mm (Normalmodus)
Betriebstemperatur -25 ~ +70°C
Schutzniveau IP67
Muscheldrüsen Aluminiumlegierung



Installationsrichtlinien

Schritt 1: Entfernen Sie die Abdeckungen und verbinden Sie die Drähte

  • Abtrennbare Abdeckungen: Entfernen Sie vorsichtig die obere und untere Abdeckung des Sensors.
  • Drahtverbindungen: Die notwendigen Drahtverbindungen herstellen und das Ende durch den vorgesehenen Anschluss fließen lassen.

Schritt 2: Positionieren und Markieren von Löchern

  • Ausrichtung: Absender und Empfänger parallel ausrichten, um die genaue Anlageposition zu bestimmen.
  • Markierung: Markieren Sie genau die Lochpositionen an der Wand, um ein präzises Bohren zu ermöglichen.

Schritt 3: Bohren und Reparieren

  • Bohrungen: Verwenden Sie eine Schlagbohrmaschine, um Löcher an den markierten Stellen zu machen.
  • Sicherung: In die Bohrlöcher stecken Sie Wandstecker ein und befestigen sie mit Schrauben.

Schritt 4: Montieren von Sender und Empfänger

  • Montierung: Befestigen Sie Sender und Empfänger mit M3*25-Schrauben an die Wand.
  • Stromanschluss: Schließen Sie die Stromversorgung an und prüfen Sie die Ausrichtung des Sensors.
  • AnpassungWenn nötig, stellen Sie den Winkel durch Drehen des Aluminiumrohrs ein.

Schritt 5: Ersetzen der Abdeckungen und Abschlussprüfung

  • Wiederanschließende Abdeckungen: Die oberen und unteren Abdeckungen mit M2*8 Schrauben wieder befestigen.
  • Letzte Prüfung: Eine umfassende Prüfung zur Gewährleistung der ordnungsgemäßen Funktionsweise des Sensors ist durchzuführen.

Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 1



Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 2


Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 3
Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 4
Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 5
Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 6
Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 7Anpassungs-Blanking-Sicherheitslicht Vorhang 1,5m Länge 8m Reichweite IP67 -30°C Betrieb 8
