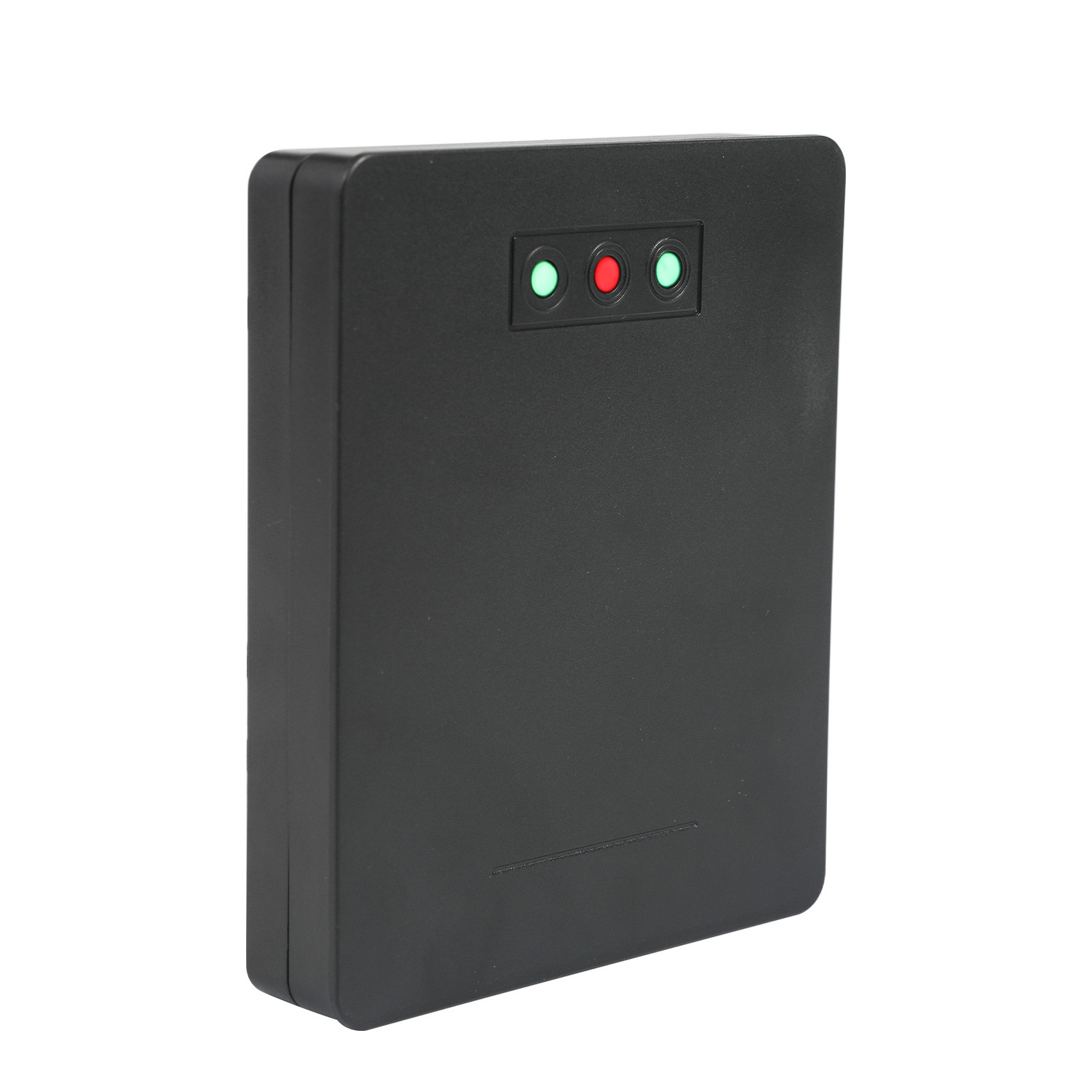

RD24-6M Barriere-Gate-Radar-Sensor für Parkplatz Anti-Smashing

Herkunftsort China
Markenname JUTAI
Zertifizierung CE, FCC
Modellnummer RD24-6M
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 bis 8 Tage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsfrequenz 24.150 GHz Eingangsspannung 10-24VDC
Relaiskontakt 1A@24VDC/AC Zeit der Relaissteuerung 1-6s Einstellbar
Betriebstemperatur -40°C bis +70°C Wasserdicht IP67
Erfassungsbereich 1 bis 6 m Spezifikation 11.8*9.8*2.6cm
Hervorheben

RD24-6M Barrier Gate Radar Sensor

,

Parkplatzbarriere-Radar-Tor-Sensor

,

Radar-Sensor gegen Schlagbarriere

Hinterlass eine Nachricht
Produkt-Beschreibung
Beschreibung des Produkts

RD24-6M Barriere-Gate-Radar-Sensor für Parkplatz Anti-Smashing 0RD24-6M Barriere-Gate-Radar-Sensor für Parkplatz Anti-Smashing 1





Beschreibung des Produkts für Barriere-Radar-Sensoren

Barriere-Radar-Sensoren sind fortschrittliche Geräte, die in automatisierten Zugangskontrollsystemen zum Nachweis der Anwesenheit und Bewegung von Fahrzeugen eingesetzt werden, um den reibungslosen Betrieb von Barriere-Toren zu gewährleisten.

Hauptmerkmale:

  • Genaue Erkennung: Erkennt Fahrzeuge genau und sorgt so für die rechtzeitige Aktivierung der Barriere-Tore.
  • Wetterbeständigkeit: Funktioniert zuverlässig bei unterschiedlichen Wetterbedingungen, einschließlich Regen, Schnee, Nebel und strahlendem Sonnenlicht.
  • Berührungslose Sensorik: Verringert durch berührungslose Erkennung das Risiko von Schäden sowohl am Sensor als auch am Fahrzeug.
  • Anpassbarer Bereich: Der Erfassungsbereich kann an die spezifischen Standortbedürfnisse angepasst werden, von kleinen Parkplätzen bis hin zu großen Industriegebieten.
  • Echtzeitüberwachung: Überwacht die Fahrzeugbewegungen kontinuierlich und passt die Barrierevorgänge in Echtzeit für einen effizienten Verkehrsfluss an.
  • Falsche Alarme werden weniger: weniger anfällig für Fehlalarme, die durch Umweltfaktoren verursacht werden, was die Zuverlässigkeit erhöht.
  • Schnelle Reaktion: Bietet schnelle Reaktionszeiten, erleichtert das schnelle Öffnen und Schließen von Schranktüren und verkürzt die Wartezeiten von Fahrzeugen.
  • Integration: Nahtlos in bestehende Zugangskontrollsysteme für zentralisierte Kontrolle und Verwaltung integriert.
  • Verbesserte Sicherheit: Eine zuverlässige Fahrzeugerkennung hilft, unerlaubten Zugang zu verhindern und die allgemeinen Sicherheitsmaßnahmen zu stärken.
  • Kostenwirksamkeit: Bietet langfristige Kosteneinsparungen durch Langlebigkeit und geringe Wartung.
  • Verbesserte Verkehrsströme: Optimiert das Fahrzeugmanagement, reduziert Staus und verbessert den Verkehrsfluss in verschiedenen Umgebungen.
  • Vielseitigkeit: Kompatibel mit verschiedenen Arten von Schranktüren, so dass sie an unterschiedliche Anwendungen angepasst werden können.



Installationsschritte:

  1. Wählen Sie Stromadapter: Wählen Sie einen Stromadapter mit einer Leistung von 9 - 24VDC 1A für eine unabhängige Stromversorgung aus.
  2. Stromversorgung des Bremsreglerns: Bei Verwendung einer Bremssteuerung für die Stromversorgung ist sicherzustellen, dass der Ausgangsstrom mindestens 200 mA beträgt.
  3. Installationshöhe: Für Fahrspuren beträgt die optimale Höhe zwischen Radarzentrum und Boden 50 - 60 cm.
  4. Abstand zum Zaun: Die Entfernung zwischen der Mitte des Radars und dem Zaunpfeiler (für achteckige Zäune) darf nicht kleiner als 25 cm und für rechteckige Zäune nicht kleiner als 30 cm sein.
  5. Anlageorientierung: Das Radar sollte senkrecht auf die horizontale Ebene montiert und fest befestigt werden.
  6. ErfassungsbereichWenn der Winkel zwischen dem vorbeigehenden Fahrzeug und dem Radar größer als 30° ist, sollte der Boden innerhalb des Erkennungsbereichs flach und ohne Hindernisse sein.Einrichtung von Straßensperren, um das Fahrzeug durch.

Definition der Verkabelung:

Farbe Funktion
Rot Stromzufuhr +12VDC
Schwarz Stromzufuhr GND
Gelb Setzen Sie den Eingabeort für den Knopf
Weiß Eingabe GND
Orangen Normal geöffnetes Relais NC
Braun NC
Blau Relais normal geöffnet COM
Grün Normal geöffnetes Relais

Anzeigelicht und Funktionsmenü:

  • Rot LED-Menü-Einstellungen Funktion Checktabelle:

Speisekarte Einstellungsfunktion Standardeinstellung (Fabrik)
1 Entfernung der Erkennung: 1 - 6 Meter 3 Meter
2 Empfindlichkeit: 1 - niedrig, 2 - mittler, 3 - hoch (Fabrikstandard bei 6) 2
3 Schließgeschwindigkeit des Tores: 1 - 6 entspricht 2 - 12 Sekunden 6 Sekunden
4 1. Unterscheidung zwischen Mensch und Auto: 1. Unterscheidung nicht, 2. Unterscheidung 2
5 Relais-Ausgangsverzögerung: 0 - 6 Sekunden oder 1 - 6 Impulse 0
6 Einstellung: 1 - Gerade Stange Barriere, 2 - Zaun Barriere, 3 - Plus Signal Ausgang 1

  • LED-Anzeigerlicht (3 Stück RED-LED):

Funktionsmenü 1 2 3
Speisekarte 1 An Ausgeschaltet Ausgeschaltet
Speisekarte 2 Ausgeschaltet An Ausgeschaltet
Speisekarte 3 Ausgeschaltet Ausgeschaltet An
Speisekarte 4 An Ausgeschaltet An
Speisekarte 5 Ausgeschaltet An An
Speisekarte6 An An An

  • Speisekarte1 Angaben zum Inhalt der Entfernung zur Erkennung (grüne LED):

Speisekarte 1 1 2 3
1 Meter An Ausgeschaltet Ausgeschaltet
1.5 Meter Flasch Ausgeschaltet Ausgeschaltet
2 Meter Ausgeschaltet An Ausgeschaltet
2.5 Meter Ausgeschaltet Flasch Ausgeschaltet
3 Meter Ausgeschaltet Ausgeschaltet An
3.5 Meter Ausgeschaltet Ausgeschaltet Flasch
4 Meter An Ausgeschaltet An
4.5 Meter Flasch Ausgeschaltet Flasch
5 Meter Ausgeschaltet An An
5.5 Meter Ausgeschaltet Flasch Flasch
6 Meter An An An

  • Speisekarte 2 Angaben zum Empfindlichkeitsgehalt (grüne LED):

Speisekarte 2 1 2 3
Niedrige Empfindlichkeit An Ausgeschaltet Ausgeschaltet
Mittlere Empfindlichkeit Ausgeschaltet An Ausgeschaltet
Hohe Empfindlichkeit Ausgeschaltet Ausgeschaltet An
Fabrikstandard Flasch Flasch Flasch

  • Speisekarte 3 Angaben zur Schließgeschwindigkeit (grüne LED):

Speisekarte 3 1 2 3
2 Sekunden An Ausgeschaltet Ausgeschaltet
3 Sekunden. Flasch Ausgeschaltet Ausgeschaltet
4 Sekunden Ausgeschaltet An Ausgeschaltet
Fünf Sekunden. Ausgeschaltet Flasch Ausgeschaltet
6 Sekunden Ausgeschaltet Ausgeschaltet An
7 Sekunden. Ausgeschaltet Ausgeschaltet Flasch
Acht Sekunden. An Ausgeschaltet An
9 Sekunden. Flasch Ausgeschaltet Flasch
10 Sekunden. Ausgeschaltet An An
11 Sekunden. Ausgeschaltet Flasch Flasch
12 Sekunden. An An An

  • Menü4 Unterscheidung zwischen Mann und Fahrzeug (grüne LED):

Speisekarte 4 1 2 3
Nicht unterscheiden An Ausgeschaltet Ausgeschaltet
Unterscheiden Ausgeschaltet An Ausgeschaltet

  • Speicher 5 Die Details zum Relaisinhalt (grüne LED):

Speisekarte 5 1 2 3
Existenzproduktion Ausgeschaltet Ausgeschaltet Ausgeschaltet
1 Sekunde (Pulsmodus) An Ausgeschaltet Ausgeschaltet
2 Sekunden (Pulsmodus) Ausgeschaltet An Ausgeschaltet
3 Sekunden (Pulsmodus) Ausgeschaltet Ausgeschaltet An
4 Sekunden (Pulsmodus) An Ausgeschaltet An
5 Sekunden (Pulsmodus) Ausgeschaltet An An
6 Sekunden (Pulsmodus) An An An

  • Speisekarte6 Angaben zum Inhalt des Barriere-Tors oder der Funktion (grüne LED):

Speisekarte6 1 2 3
Gerade Stangengatter An Ausgeschaltet Ausgeschaltet
Zäunige Pfahlschranke Ausgeschaltet An Ausgeschaltet
Pulszahl Ausgeschaltet Ausgeschaltet An

Einstellung und Speicherung von Radarparametern:

  1. Eingabe der Speisekarte: Drücken und halten Sie die Funktionstaste gedrückt, bis die gewünschte Menünummer ausgewählt ist, und lassen Sie dann die Taste los.
  2. Parameter ändern: Klicken Sie auf die Funktion, um den aktuellen Parameter zu ändern.
  3. Parameter speichern: Drücken und halten Sie die Funktionstaste so lange gedrückt, bis die roten Anzeiger 1, 2 und 3 gleichzeitig blinken, dann lassen Sie los.

Schnelle Einstellung (Elemente müssen eingerichtet werden):

  1. Einstellungen für die Anwendung einer geraden Spur (2 Schritte):
    • Schritt 1: Stellen Sie den Anwendungsort in den Geraden-Stab-Modus ein (Menu6).
    • Schritt 2: Festlegen der Detektionsdistanz (Menu1).
  2. Einstellungen für die Anwendung der Zaunstraße (3 Schritte):
    • Schritt 1: Setzen Sie das Anwendungsszenario in den Zaunmodus (Menu6).
    • Schritt 2: Festlegen der Detektionsdistanz (Menu1).
    • Schritt 3: Setzen Sie die Schließgeschwindigkeit (genau auf 1 Sekunde) (Menu3).
  3. Einstellungen der Anwendungen für den Auslösermodus (3 Schritte):
    • Schritt 1: Das Anwendungs-Szenario in den Auslösermodus setzen (Menu6).
    • Schritt 2: Festlegen der Detektionsdistanz (Menu1).
    • Schritt 3: Die Antwort-Ausgabe-Methode (Menü5) festlegen.

Optimierung der Einstellungen des Radardetektors (Auswahl der Einstellungen):

  1. Einstellung der Empfindlichkeit: Bei Elektrofahrzeugen ist die empfohlene Einstellung mittlerer oder niedriger und bei Fußgängerwegen mittlerer oder höher.und der andere in hohem oder niedrigem.
  2. Einstellung der Unterscheidung zwischen Fußgängern und Fahrzeugen: Es wird dringend empfohlen, in nicht notwendigen Situationen "Keine Unterscheidung zwischen Fußgängern und Fahrzeugen" einzusetzen.Ansonsten, "Verscheiden zwischen Fußgänger und Fahrzeug" eingestellt, um Unfälle beim Schließen des Tores zu verhindern, die durch das Vorfahren eines Nichtfahrzeugs verursacht werden.
  3. Verzögerung der Relais-Ausgabe: Im Auslösermodus, wenn die Verzögerung auf 0 eingestellt ist, handelt es sich um einen Fahrzeugpräsenz-Ausgang; ansonsten handelt es sich um einen Impulsausgang, und der Zeitbereich für den Impulsausgang beträgt 1 bis 6 Sekunden.

Fehlerbehebung vor Ort:

  1. Straight-pole-Lane-ModusWenn der Bremsbalkenheber angehoben ist, schaltet man mit der Handfläche das Radar in naher Entfernung aus, und das Tor schließt sich nach dem Abfahren automatisch.Der Bremshebel wird zurückschlagen, wenn sich der menschliche Körper dem Bremshebel nähert., und der Bremshebel kann automatisch an Ort und Stelle geschlossen werden, wenn der menschliche Körper weit vom Bremshebel entfernt ist.und die Reaktionsgeschwindigkeit des Radars kann eingestellt werden).
  2. Fence-Lane-Modus: Wenn das Fernsteuerungs-Gatter wiederholt geöffnet und geschlossen wird, löst der Zaun das Radar nicht aus.(Wenn das Radar eines der oben genannten Verbindungen durch den Zaun selbst aktiviert wird, bitte gemäß Abschnitt 12 "Allgemeine Fehlerbehebung" Artikel 1 streichen.
  3. Auslösermodus: Siehe Fehlerbehebungsmethode für den Straight Pole Lane-Modus.

Allgemeine Fehlerbehebung:

  1. Radar ausgelöst durch Zaun: Überprüfen Sie, ob der Abstand zwischen dem Radar und dem Zentrum des Zauns den Anforderungen der Montage entspricht und ob die Radaranlagefläche vertikal zum Zaunpfahl ist.Anpassen der Montageposition oder fügen Sie einen 2 - 4 mm Abstand an der Seite des Radars in der Nähe des Zauns. Stellen Sie sicher, dass die eingestellte Öffnungsgeschwindigkeit nicht größer ist als die tatsächliche Schließgeschwindigkeit.Sie wird auf "Kein Unterschied zwischen Personen und Fahrzeugen" eingestellt und die Empfindlichkeit um ein Niveau gesenkt..
  2. Radar-Ausgang nicht zurückgesetzt: Die eingestellte Entfernung ist größer als die Fahrbahn, ein fremdes Objekt wird am Boden erkannt oder das Radar ist nicht senkrecht installiert.Geben Sie das Menü 2 ein und wählen Sie, bis die 3 grünen Lichter gleichzeitig blinken, drücken Sie dann lange die Funktionstaste, um "Radar-Initialisierung" durchzuführen. Nach der Initialisierung starten Sie erneut.
  3. Drei Lichter immer an: Wenn die Radarinitialisierung fehlschlägt und nach wiederholtem Neustart immer noch nicht funktioniert, kehren Sie zur Inspektion in die Fabrik zurück.
  4. Grünes Licht 1 und 3 blinken: Wenn das Radar beurteilt, dass das Tor während des Schließzustands ausgelöst wird oder ein Rebound-Signal am Rand des Röntgenstrahls vorhanden ist und das Radar nicht unterscheiden kann, ob es sich um einen Zaun oder ein Fahrzeug handelt,Es wird sich verzögern, das Tor zu öffnen, wenn das Tor geöffnet ist oder das Signal verschwindet und kein Fahrzeug vorbeifährt.Dies ist ein Sicherheitsmechanismus, um zu verhindern, dass der Rücken des Autos zerschlagen wird, und erfordert keine Handhabung..

Spezifikation:

Technologie Mikrowellen-Dopplerradar
Betriebsfrequenz 24.150 GHz
Eingangsspannung 10 - 24 VDC ±10%
Erkennungsmodus Der Antrag
Arbeitsstrom < 150 MA
Ausgangsleistung (EIRP) < 20 dBM
Relaisimpulsmodus 1 - 6s (verstellbar)
Entdeckungswinkel (horizontal) 0 - 28°
Entdeckungswinkel (vertikal) 0 - 60°
Erfassungsbereich 1 - 6M (3,3 - 19,7FT)
Abmessungen 1189826 mm (0.390.320.09 FT)
Betriebstemperatur -40 °C ~ +70 °C
Nachweisbare Geschwindigkeit 20 bis 90 ms
Baumaterialien ABS
Zeit der Relaissteuerung 1 - 6s Einstellbar
Schutzniveau IP65

Als umfassender Hersteller von Barrier Gate Operator ist JUTAI bestrebt, außergewöhnliche Lösungen zu liefern, die von Innovation und Qualität getrieben werden.Ziel ist es, Ihr zuverlässiger Produktionspartner zu sein, um Ihre eigene Marke zu etablieren und zu fördern.
