10-24VDC Boom Barrier Sensor für Parksperre Kollisionsschutz 1-6m Detektionsbereich

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE, FCC
Modellnummer	RD24-6M
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 bis 8 Tage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

Produktdetails

Betriebsfrequenz	24.150 GHz	Eingangsspannung	10-24VDC
Relaiskontakt	1A@24VDC/AC	Zeit der Relaissteuerung	1-6s Einstellbar
Betriebstemperatur	-40°C bis +70°C	Wasserdicht	IP67
Erfassungsbereich	1 bis 6 m	Spezifikation	11.89.82.6cm
Hervorheben	24VDC Parkschutz-Sensor , 1-6m Barriere-Sensor , 10VDC-Anti-Kollisionsschranksensor

Hinterlass eine Nachricht

Produkt-Beschreibung

10-24VDC Boom Barrier Sensor für Parksperre Kollisionsschutz 1-6m Detektionsbereich 0

Beschreibung des Produkts für Barriere-Radar-Sensoren

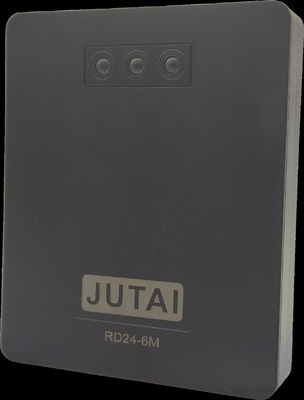

Der JUTAI RD24 - 6M Barrier Radar Sensor ist ein ausgeklügeltes Gerät, das für automatisierte Zugangskontrollsysteme entwickelt wurde.Es sorgt für einen reibungslosen Betrieb von Schranktüren, indem es die Anwesenheit und Bewegung von Fahrzeugen genau erkennt.

Hauptmerkmale:

Genaue Erkennung: ermöglicht die präzise Erkennung von Fahrzeugen und die rechtzeitige Aktivierung von Schranken.
Wetterbeständigkeit: Wirkt zuverlässig bei unterschiedlichen Wetterbedingungen, einschließlich Regen, Schnee, Nebel und starkem Sonnenlicht.
Nichtkontaktsensor: Reduziert das Risiko von Schäden an Sensor und Fahrzeugen durch Berührungslosigkeit.
Anpassbarer Bereich: Der Messbereich kann an die spezifischen Bedürfnisse verschiedener Standorte angepasst werden, von kleinen Parkplätzen bis hin zu großen Industriegebieten.
Echtzeitüberwachung: Überwacht die Fahrzeugbewegungen kontinuierlich und passt die Barrierevorgänge in Echtzeit für einen effizienten Verkehrsfluss an.
Falsche Alarme werden weniger: ist weniger anfällig für Fehlalarme, die durch Umweltfaktoren verursacht werden, wodurch die Zuverlässigkeit erhöht wird.
Schnelle Reaktion: Bietet schnelle Reaktionszeiten, erleichtert das schnelle Öffnen und Schließen von Schranktüren und verkürzt die Wartezeiten von Fahrzeugen.
Nahtlose Integration: Einfache Integration in bestehende Zugangskontrollsysteme für zentralisierte Kontrolle und Verwaltung.
Verbesserte Sicherheit: Eine zuverlässige Fahrzeugerkennung hilft, unerlaubten Zugang zu verhindern und die allgemeinen Sicherheitsmaßnahmen zu stärken.
Kostenwirksamkeit: Bietet langfristige Kosteneinsparungen durch seine Langlebigkeit und geringe Wartung.
Verbesserte Verkehrsströme: Optimiert das Fahrzeugmanagement, reduziert Staus und verbessert den Verkehrsfluss in verschiedenen Bereichen.
Vielseitige Anwendung: Kompatibel mit verschiedenen Arten von Schranktüren, so dass sie an unterschiedliche Anwendungen angepasst werden können.

Anwendungen:

Parkplätze
Mautstellen
Flughäfen
Industrieanlagen
Geschlossene Gemeinschaften
Handelsgebäude
Regierungseinrichtungen
Hotels und Resorts
Krankenhäuser
Veranstaltungsorte
Bildungseinrichtungen

Installationsschritte für JUTAI RD24 - 6M:

Wählen Sie Stromadapter aus: Wählen Sie einen Stromanschluss mit einer Leistung von 9 - 24VDC 1A für eine unabhängige Stromversorgung.
Stromversorgung des Bremsreglerns: Bei Verwendung einer Bremssteuerung für die Stromversorgung ist sicherzustellen, dass der Ausgangsstrom mindestens 200 mA beträgt.
Installationshöhe: Für Fahrspuren beträgt die optimale Höhe zwischen Radarzentrum und Boden 50 - 60 cm.
Abstand zum Zaun: Die Entfernung zwischen der Mitte des Radars und dem Zaunpfeiler (für achteckige Zäune) sollte mindestens 25 cm betragen, und für rechtwinklige Zäune sollte sie mindestens 30 cm betragen.
Anlageorientierung: Das Radar sollte senkrecht auf die horizontale Ebene montiert und fest befestigt werden.
ErfassungsbereichWenn der Winkel zwischen dem vorbeigehenden Fahrzeug und dem Radar größer als 30° ist, sollte der Boden innerhalb des Erkennungsbereichs flach und ohne Hindernisse sein.Einrichtung von Straßensperren, um das Fahrzeug durch.

Definition der Verkabelung:

Farbe	Funktion
Rot	Stromzufuhr +12VDC
Schwarz	Stromzufuhr GND
Gelb	Setzen Sie den Eingabeort für den Knopf
Weiß	Eingabe GND
Orangen	Normal geöffnetes Relais NC
Braun	NC
Blau	Relais normal geöffnet COM
Grün	Normal geöffnetes Relais

Anzeigelicht und Funktionsmenü:

Rot LED-Menü-Einstellungen Funktion Checktabelle:

Speisekarte	Einstellungsfunktion	Standardeinstellung (Fabrik)
1	Entfernung der Erkennung: 1 - 6 Meter	3 Meter
2	Empfindlichkeit: 1 - niedrig, 2 - mittler, 3 - hoch (Fabrikstandard bei 6)	2
3	Schließgeschwindigkeit des Tores: 1 - 6 entspricht 2 - 12 Sekunden	6 Sekunden
4	1. Unterscheidung zwischen Mensch und Auto: 1. Unterscheidung nicht, 2. Unterscheidung	2
5	Relais-Ausgangsverzögerung: 0 - 6 Sekunden oder 1 - 6 Impulse	0
6	Einstellung: 1 - Gerade Stange Barriere, 2 - Zaun Barriere, 3 - Plus Signal Ausgang	1

LED-Anzeigerlicht (3 Stück RED-LED):

Funktionsmenü	1	2	3
Speisekarte 1	An	Ausgeschaltet	Ausgeschaltet
Speisekarte 2	Ausgeschaltet	An	Ausgeschaltet
Speisekarte 3	Ausgeschaltet	Ausgeschaltet	An
Speisekarte 4	An	Ausgeschaltet	An
Speisekarte 5	Ausgeschaltet	An	An
Speisekarte6	An	An	An

Speisekarte1 Angaben zum Inhalt der Entfernung zur Erkennung (grüne LED):

Speisekarte 1	1	2	3
1 Meter	An	Ausgeschaltet	Ausgeschaltet
1.5 Meter	Flasch	Ausgeschaltet	Ausgeschaltet
2 Meter	Ausgeschaltet	An	Ausgeschaltet
2.5 Meter	Ausgeschaltet	Flasch	Ausgeschaltet
3 Meter	Ausgeschaltet	Ausgeschaltet	An
3.5 Meter	Ausgeschaltet	Ausgeschaltet	Flasch
4 Meter	An	Ausgeschaltet	An
4.5 Meter	Flasch	Ausgeschaltet	Flasch
5 Meter	Ausgeschaltet	An	An
5.5 Meter	Ausgeschaltet	Flasch	Flasch
6 Meter	An	An	An

Speisekarte 2 Angaben zum Empfindlichkeitsgehalt (grüne LED):

Speisekarte 2	1	2	3
Niedrige Empfindlichkeit	An	Ausgeschaltet	Ausgeschaltet
Mittlere Empfindlichkeit	Ausgeschaltet	An	Ausgeschaltet
Hohe Empfindlichkeit	Ausgeschaltet	Ausgeschaltet	An
Fabrikstandard	Flasch	Flasch	Flasch

Speisekarte 3 Angaben zur Schließgeschwindigkeit (grüne LED):

Speisekarte 3	1	2	3
2 Sekunden	An	Ausgeschaltet	Ausgeschaltet
3 Sekunden.	Flasch	Ausgeschaltet	Ausgeschaltet
4 Sekunden	Ausgeschaltet	An	Ausgeschaltet
Fünf Sekunden.	Ausgeschaltet	Flasch	Ausgeschaltet
6 Sekunden	Ausgeschaltet	Ausgeschaltet	An
7 Sekunden.	Ausgeschaltet	Ausgeschaltet	Flasch
Acht Sekunden.	An	Ausgeschaltet	An
9 Sekunden.	Flasch	Ausgeschaltet	Flasch
10 Sekunden.	Ausgeschaltet	An	An
11 Sekunden.	Ausgeschaltet	Flasch	Flasch
12 Sekunden.	An	An	An

Menü4 Unterscheidung zwischen Mann und Fahrzeug (grüne LED):

Speisekarte 4	1	2	3
Nicht unterscheiden	An	Ausgeschaltet	Ausgeschaltet
Unterscheiden	Ausgeschaltet	An	Ausgeschaltet

Speicher 5 Die Details zum Relaisinhalt (grüne LED):

Speisekarte 5	1	2	3
Existenzproduktion	Ausgeschaltet	Ausgeschaltet	Ausgeschaltet
1 Sekunde (Pulsmodus)	An	Ausgeschaltet	Ausgeschaltet
2 Sekunden (Pulsmodus)	Ausgeschaltet	An	Ausgeschaltet
3 Sekunden (Pulsmodus)	Ausgeschaltet	Ausgeschaltet	An
4 Sekunden (Pulsmodus)	An	Ausgeschaltet	An
5 Sekunden (Pulsmodus)	Ausgeschaltet	An	An
6 Sekunden (Pulsmodus)	An	An	An

Speisekarte6 Angaben zum Inhalt des Barriere-Tors oder der Funktion (grüne LED):

Speisekarte6	1	2	3
Gerade Stangengatter	An	Ausgeschaltet	Ausgeschaltet
Zäunige Pfahlschranke	Ausgeschaltet	An	Ausgeschaltet
Pulszahl	Ausgeschaltet	Ausgeschaltet	An

Einstellung und Speicherung von Radarparametern für JUTAI RD24 - 6M:

Eingabe der Speisekarte: Drücken und halten Sie die Funktionstaste gedrückt, bis die gewünschte Menünummer ausgewählt ist, und lassen Sie dann die Taste los.
Parameter ändern: Klicken Sie auf die Funktion, um den aktuellen Parameter zu ändern.
Parameter speichern: Drücken und halten Sie die Funktionstaste so lange gedrückt, bis die roten Anzeiger 1, 2 und 3 gleichzeitig blinken, dann lassen Sie los.

Schnelle Einstellung (Elemente müssen eingerichtet werden) für JUTAI RD24-6M:

Einstellungen für die Anwendung einer geraden Spur (2 Schritte):
- Schritt 1: Stellen Sie den Anwendungsort in den Geraden-Stab-Modus ein (Menu6).
- Schritt 2: Festlegen der Detektionsdistanz (Menu1).
Einstellungen für die Anwendung der Zaunstraße (3 Schritte):
- Schritt 1: Setzen Sie das Anwendungsszenario in den Zaunmodus (Menu6).
- Schritt 2: Festlegen der Detektionsdistanz (Menu1).
- Schritt 3: Setzen Sie die Schließgeschwindigkeit (genau auf 1 Sekunde) (Menu3).
Einstellungen der Anwendungen für den Auslösermodus (3 Schritte):
- Schritt 1: Das Anwendungs-Szenario in den Auslösermodus setzen (Menu6).
- Schritt 2: Festlegen der Detektionsdistanz (Menu1).
- Schritt 3: Die Antwort-Ausgabe-Methode (Menü5) festlegen.

Optimierung der Radardetektor-Einstellungen für JUTAI RD24 - 6M:

Einstellung der Empfindlichkeit: Bei Elektrofahrzeugen ist die empfohlene Einstellung mittlerer oder niedriger und bei Fußgängerwegen mittlerer oder höher.und der andere in hohem oder niedrigem.
Einstellung der Unterscheidung zwischen Fußgängern und Fahrzeugen: Es wird dringend empfohlen, "Kein Unterschied zwischen Fußgängern und Fahrzeugen" in nicht notwendigen Situationen zu setzen.Ansonsten, "Verscheiden zwischen Fußgänger und Fahrzeug" eingestellt, um Schließunfälle durch Nichtfahrzeuge zu verhindern.
Verzögerung der Relais-Ausgabe: Im Auslösermodus, wenn die Verzögerung auf 0 eingestellt ist, handelt es sich um einen Fahrzeugpräsenz-Ausgang; ansonsten handelt es sich um einen Impulsausgang, und der Zeitbereich für den Impulsausgang beträgt 1 bis 6 Sekunden.

On-Site-Debugging für JUTAI RD24 - 6M:

Straight-pole-Lane-ModusWenn der Bremsbalkenheber angehoben ist, schaltet man mit der Handfläche das Radar in naher Entfernung aus, und das Tor schließt sich nach dem Abfahren automatisch.Der Bremshebel wird zurückschlagen, wenn sich der menschliche Körper dem Bremshebel nähert., und der Bremshebel kann sich automatisch schließen, wenn der menschliche Körper weit vom Bremshebel entfernt ist.und die Reaktionsgeschwindigkeit des Radars kann eingestellt werden).
Fence-Lane-Modus: Wenn das Fernsteuerungsgatter wiederholt geöffnet und geschlossen wird, wird der Zaun das Radar nicht auslösen.(Wenn das Radar eines der oben genannten Verbindungen durch den Zaun selbst aktiviert wird, bitte gemäß Abschnitt 12 "Allgemeine Fehlerbehebung" Artikel 1 streichen.
Auslösermodus: Siehe Fehlerbehebungsmethode für den Straight Pole Lane-Modus.

Allgemeine Fehlerbehebung für JUTAI RD24 - 6M:

Radar ausgelöst durch Zaun: Überprüfen Sie, ob der Abstand zwischen dem Radar und dem Zentrum des Zauns den Anforderungen der Montage entspricht und ob die Radaranlagefläche vertikal zum Zaunpfahl ist.Anpassen der Montageposition oder fügen Sie einen 2 - 4 mm Abstand an der Seite des Radars in der Nähe des Zauns. Stellen Sie sicher, dass die eingestellte Öffnungsgeschwindigkeit nicht größer ist als die tatsächliche Schließgeschwindigkeit.Sie wird auf "Kein Unterschied zwischen Personen und Fahrzeugen" eingestellt und die Empfindlichkeit um ein Niveau gesenkt..
Radar-Ausgang nicht zurückgesetzt: Die eingestellte Entfernung ist größer als die Fahrbahn, ein fremdes Objekt wird am Boden erkannt oder das Radar ist nicht senkrecht installiert.Geben Sie das Menü 2 ein und wählen Sie, bis die 3 grünen Lichter gleichzeitig blinken, drücken Sie dann lange die Funktionstaste, um "Radar-Initialisierung" durchzuführen. Nach der Initialisierung starten Sie erneut.
Drei Lichter immer an: Wenn die Radarinitialisierung fehlschlägt und nach wiederholtem Neustart immer noch nicht funktioniert, kehren Sie zur Inspektion in die Fabrik zurück.
Grünes Licht 1 und 3 blinken: Wenn das Radar beurteilt, dass das Tor während des Schließzustands ausgelöst wird oder ein Rebound-Signal am Rand des Röntgenstrahls vorhanden ist und das Radar nicht unterscheiden kann, ob es sich um einen Zaun oder ein Fahrzeug handelt,Es wird sich verzögern, das Tor zu öffnen, wenn das Tor geöffnet ist oder das Signal verschwindet und kein Fahrzeug vorbeifährt.Dies ist ein Sicherheitsmechanismus, um zu verhindern, dass der Rücken des Autos zerschlagen wird, und erfordert keine Handhabung..

Spezifikation für JUTAI RD24 - 6M:

Technologie	Mikrowellen-Dopplerradar
Betriebsfrequenz	24.150 GHz
Eingangsspannung	10 - 24 VDC ±10%
Erkennungsmodus	Der Antrag
Arbeitsstrom	< 150 MA
Ausgangsleistung (EIRP)	< 20 dBM
Relaisimpulsmodus	1 - 6s (verstellbar)
Entdeckungswinkel (horizontal)	0 - 28°
Entdeckungswinkel (vertikal)	0 - 60°
Erfassungsbereich	1 - 6M (3,3 - 19,7FT)
Abmessungen	1189826 mm (0.390.320.09 FT)
Betriebstemperatur	-40 °C ~ +70 °C
Nachweisbare Geschwindigkeit	20 bis 90 ms
Baumaterialien	ABS
Zeit der Relaissteuerung	1 - 6s Einstellbar
Schutzniveau	IP65
