JUTAI Sicherheitsleuchtschutz 2m Länge Klebstofffüllung IP67 -30°C

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	Die in Absatz 1 genannten Anforderungen gelten für die folgenden Fahrzeuge:
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Werktage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Produktdetails

IP-Bewertung	IP67	Schaltabstand	8m
Material	Aluminiumlegierung	Besonderheit	Korrosionsbeständig
Versorgungsspannung	DC12-24V	Betriebstemperatur	-20 ~ 60 ℃
Betriebsstrom	<50ma>	Ausgabe	Nr. Nc, COM
Arbeitsstrom	< 20mA@DC12V	Spezifikation	2002,11,5 cm
Hervorheben	IP67-Blankierungslichtbarriere , Sicherheit 2 m Lichtbarriere , Klebefüllung und Lichtbarriere

Hinterlass eine Nachricht

Produkt-Beschreibung

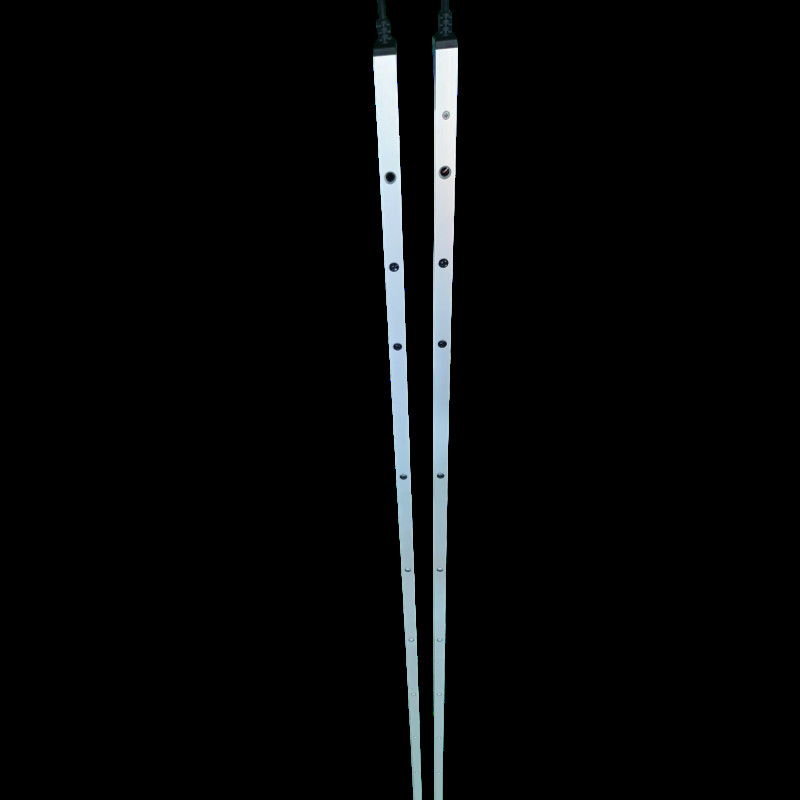

JUTAI Sicherheitslichtschranke 2m Länge Klebefüllung IP67 -30°C

CL20-8L8 Infrarot-Sicherheitslichtschranke mit Blanking-Funktion für Industrietore

Produktvorstellung

Die JUTAI Sicherheitslichtschranke CL20-8L8 bildet einen Schutzschild, indem sie einen Lichtstrahl zwischen Sender und Empfänger erzeugt. Wenn ein Objekt oder eine Person in den Gitterbereich eindringt, wird der Lichtstrahl unterbrochen, wodurch das Sicherheitssystem sofort ausgelöst wird, um entsprechende Maßnahmen zu ergreifen. Sie wird häufig an kritischen Stellen von Geräten wie Türen, automatischen Türen, Hebezeugen und mehr installiert, um potenzielle Quetschgefahren umgehend zu erkennen. Sie ist weit verbreitet in industriellen und gewerblichen Umgebungen und ein wesentlicher Bestandteil von Automatisierungssystemen, insbesondere in Situationen, die hohe Sicherheitsstandards erfordern.

Betriebsmodi

Blanking-Modus

Die Sicherheitslichtschranke ist im Türspalt installiert
Wenn sich die Tür normal schließt, werden die Lichtstrahlen nacheinander von oben nach unten blockiert
Diese sequentielle Blockierung wird vom System als normale Türschließaktion erkannt
Wenn die Tür schließt und ein Objekt den Lichtstrahl blockiert, öffnet sich die Tür sofort

Normaler Modus

Innen und außen an der Tür installiert
Lichtstrahlen passieren nicht, wenn die Tür geschlossen ist
Unabhängig davon, welcher Lichtstrahl blockiert ist, gibt das System sofort das Türöffnungssignal aus

Hauptmerkmale

Besteht aus einem Sender und einem Empfänger
Betriebsbereich von 1-8 Metern
Maximale Schutzhöhe: 1820 mm in beiden Modi (Verdeckt und Normal)
Gehäusematerial: Aluminiumlegierung

Produktvorteile

Geeignet für Kühlraumtüren und feuchte Umgebungen (Temperaturbereich -25°C)
Benötigt keine synchrone Drahtsteuerbox
Schnelle Reaktionsgeschwindigkeit: 0,03 Sekunden
Beständig gegen Sonnenlicht und elektromagnetische Störungen
Unterstützt Anpassung (Menge)

Technische Parameter

Parameter	Empfänger	Sender
Arbeitsstrom	<20mA@DC12V	<65mA@DC12V
Arbeitsspannung	DC12-24V	DC12-24V
Betriebsbereich	1-8m	1-8m
Maximale Schutzhöhe	1820mm (Beide Modi)	1820mm (Beide Modi)
Ausgang	NO/NC, COM	-
LED-Status	Rot (Objekt blockiert), Blau (Nicht blockiert), Blau blinkend (Ausrichtung erforderlich)	Blau konstant (Normal), Rot schnell blinkend (Spannungsproblem)
Anzahl der Fotodioden	8	8
Betriebstemperatur	-20°C ~ +60°C	-20°C ~ +60°C
Schutzart	IP67	IP67
Gehäusematerial	Aluminiumlegierung	Aluminiumlegierung

Anschlussdiagramm

Drahtfarbe	Empfänger	Sender
Rot	DC12V-24V	DC12V-24V
Grün	An GND anschließen	-
Gelb	NO/NC (Standard NO)	-
Weiß	COM	-
Schwarz	GND	GND

Innerhalb einer Minute nach dem Einschalten berührt der grüne Draht fünfmal das GND des Empfängers (rotes Licht blinkt), und der gelbe Draht wird zu NC.

Fehlerbehebungsanleitung

Fehlersymptome	Lösungen
Langsam blinkende Lichter nach dem Einschalten	Emitter und Empfänger sind nicht ausgerichtet; richten Sie sie neu aus
Rot blinkt schnell (Senderseite)	Spannung am Senderende ist unter 9V oder über 28V
Lichtschranke normal, aber Tür hat keine Einklemmschutzfunktion	Verdrahtungsfehler
Kein Wechsel in den Verdeckt-Modus möglich	1. Lichtleckage während des Türablassens 2. Unterster Strahl blockiert 3. Mindestabstand für kontinuierliche Blockierung nicht erreicht

Installations- und Gebrauchshinweise

Halten Sie die Anschlusskabel von Hochspannungs- oder Hochstromleitern fern
Stellen Sie sicher, dass die untere Tür oder das blockierende Objekt den Mindestabstand für kontinuierliche Blockierung einhält
Wischen Sie die Fenster von Sender und Empfänger mit einem trockenen, weichen Tuch ab, um Schmutzansammlungen zu vermeiden
Biegen oder verdrehen Sie die Lichtschranke nicht
Vermeiden Sie direkte Sonneneinstrahlung oder andere Infrarotlichtquellen auf den Empfänger
Vermeiden Sie Kratzer auf der Oberfläche der Infrarotlinsen
