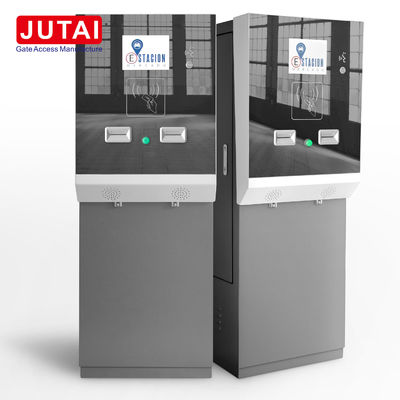

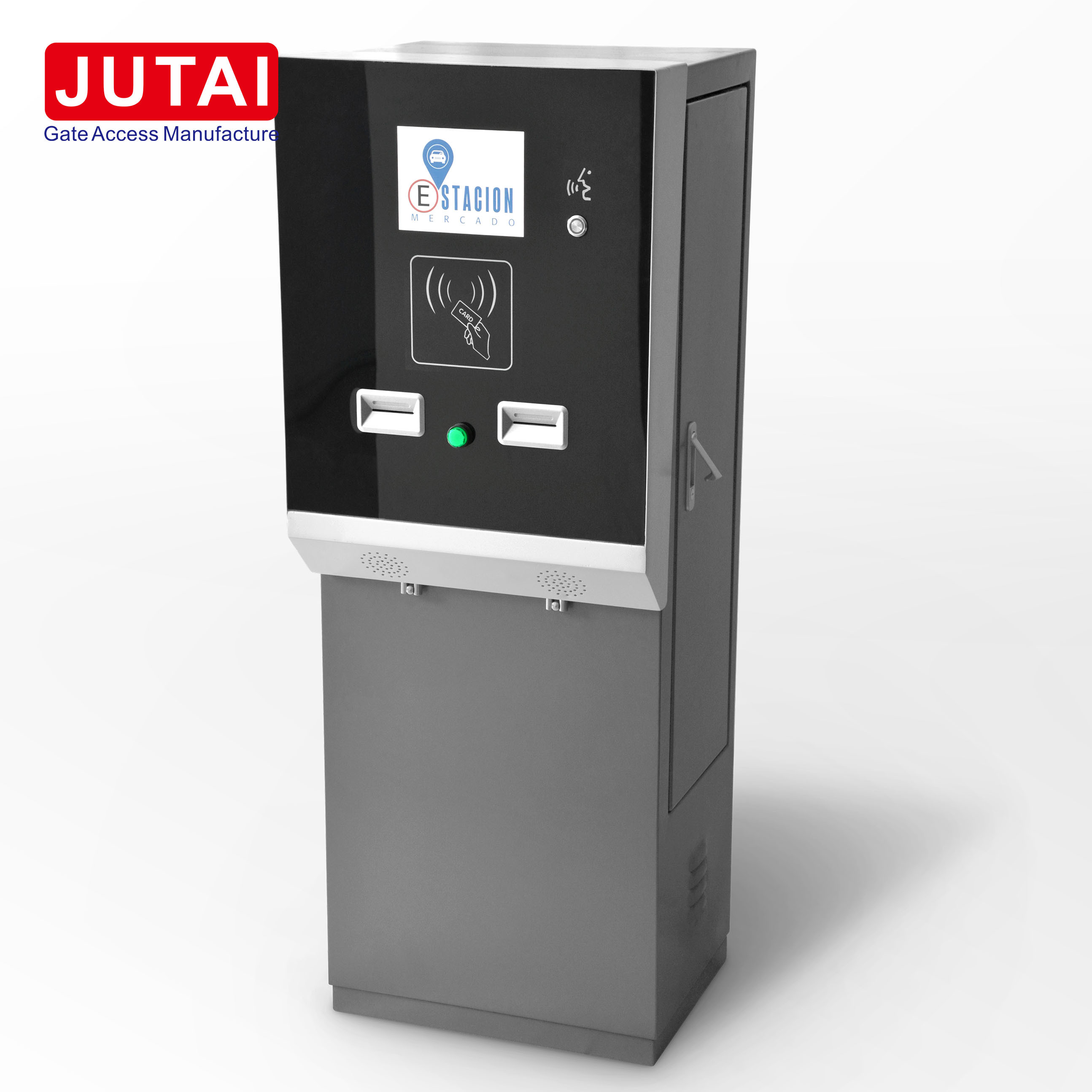

Eintritts-/Ausfahrtscheinmaschine für Parkplätze - Produktbeschreibung

I. Produktübersicht

II. Hauptmerkmale

A. Benutzerfreundliches Design

• Die Fahrkartenschachtel verfügt über ein einzigartiges Gehäuse mit einer Front und zwei Seitenplatten, die geöffnet werden können, was eine mühelose interne Verkabelung und Wartung erleichtert.
• Ausgestattet mit Karten-Ausgabe- und Abholknöpfen sowie mit beleuchteten Karten-Slots wird der gesamte Prozess durch klare Sprachanweisungen und intuitive Anweisungen geleitet.Gewährleistung einer nahtlosen Benutzererfahrung.

B. Erweiterte Kartenverarbeitungsmöglichkeiten

• Am Eingang sind zwei Kartenhäuser installiert, wodurch die Kartenspeicherkapazität verdoppelt und die Häufigkeit der manuellen Kartenauffüllung effektiv reduziert wird.Dies reduziert nicht nur die Arbeitsbelastung für die Bediener, sondern vereinfacht auch den Einstiegsprozess für Fahrzeuge.
• Der Ausgang ist mit zwei Kartenkollektoren ausgestattet, wodurch ein redundantes System hergestellt wird, bei dem der Ausfall eines Kollektors den normalen Betrieb nicht stört.Diese Redundanz verringert die Wahrscheinlichkeit von Verkehrsstaus durch Probleme mit der Kartenbeschaffung erheblich.

C. Fahrzeugerkennung und -differenzierung

• Das integrierte Dual-Ground-Sensorsystem ist so konzipiert, dass es Motorräder und Kleinfahrzeuge genau unterscheidet.Dies ermöglicht die Durchführung unterschiedlicher Tarifberechnungen auf der Grundlage von Fahrzeugtypen., das ein flexibleres und faires Abrechnungssystem bietet.

D. Kostenwirksame Kommunikation

• Mit einem eingebauten Intercom-Knopf und Mikrofon unterstützt die Ticketbox die LAN-Intercom-Funktionalität durch eine eigene Software, wodurch keine zusätzlichen Intercom-Installationen erforderlich sind.Dies führt zu Kosteneinsparungen für das gesamte Projekt.

E. Überwachung des Status des Tores

• Die Gate-Feedback-Schnittstelle bietet eine Echtzeit-visuelle Darstellung des Gate-Status und seiner peripheren Verbindungen in der Managementsoftware.Dies ermöglicht es den Betreibern, die Zugangspunkte jederzeit vollständig zu kontrollieren und zu kennen..

F. Industrielle Haltbarkeit

• Die Fahrkartenschachtel ist so konstruiert, dass sie extremen Bedingungen standhält und in einem breiten Temperaturbereich von -40°C bis 85°C einwandfrei arbeitet.so dass es für verschiedene Umgebungen geeignet ist.

G. Einfache Installation und Anbindung

• Mit einer RJ45-Schnittstelle für die LAN-Verbindung kann die Ticketbox automatisch eine Verbindung mit der Managementsoftware herstellen, sobald die IP-Adresse des Servers konfiguriert ist.Dies vereinfacht den Installations- und Inbetriebnahmeprozess, so dass Zeit und Mühe gespart werden.

H. Wertschöpfung im Handel

• Neben den Kernfunktionen des Parkplatzmanagements bietet das System auch kommerzielle Werbekapazitäten.Dies bietet die Möglichkeit, durch gezielte Werbeanzeigen zusätzliche Einnahmen zu generieren..

III. Produktspezifikationen

A. Spezifikationen der Hardware

B. Verkabelungsmethode und Anmerkungen

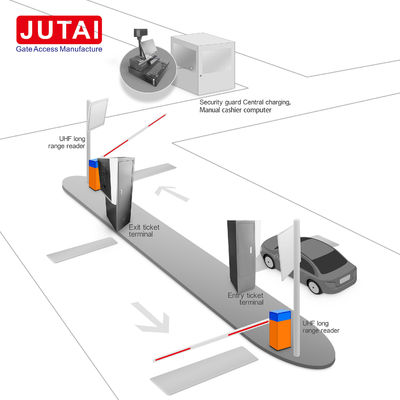

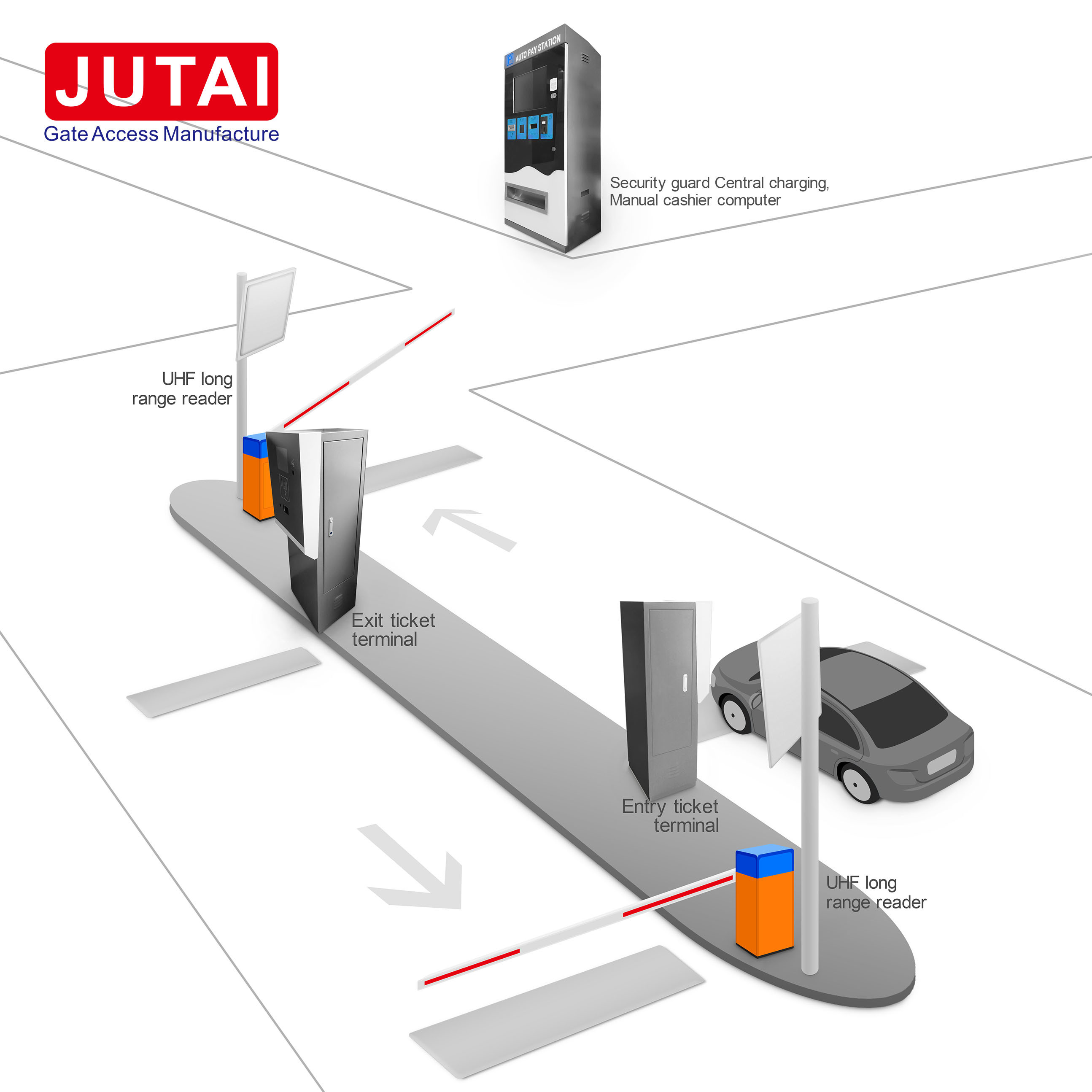

1. Kabeldiagramm: Die Stromversorgung (110~220VAC) ist an die Ticketbox angeschlossen, die dann über einen RJ45-Switch und Steuerungen mit dem Steuercomputer vernetzt wird.Das angegebene Diagramm zeigt die externen Anschlüsse.
2. Vorsichtsmaßnahmen für die Verkabelung:
   • Angesichts der komplexen internen Verkabelung der Ticketschachtel, die in der Fabrik vorkonfiguriert ist, ist es unerlässlich, dem externen Anschlussdiagramm zu folgen.
   • Bei der Verdrahtung der Bodeninduktionsschleife ist die strikte Einhaltung des verdrehten Paarprinzips erforderlich, wobei das verdrehte Paar mit dem Bodendetektionssensor verbunden ist.Nicht zu tun kann zu einer ungenauen Erkennung des Fahrzeug-Eingangs und -Ausgangs führen..
   • Im Falle von Abweichungen zwischen den Anschlussstellen der Verkabelung auf dem Diagramm und der tatsächlichen Vorrichtung ist die Kennzeichnung auf der tatsächlichen Vorrichtung für eine genaue Verkabelung zu überprüfen.

C. Abmessungsdiagramm des Produkts

IV. Spezifikationen für interne Bauteile

A. Regler

1. Wesentliche Merkmale:
   • Der Controller ist mit einem robusten industriellen Design ausgestattet und kann stabil in einem Temperaturbereich von -40°C bis 85°C arbeiten.Es ist mit einem Watchdog-Timer ausgestattet, um Systemabstürze zu verhindern und einen unterbrechungsfreien Betrieb zu gewährleisten.
   • Die schnelle TCP/IP-Schnittstelle ermöglicht eine schnelle und effiziente Kommunikation und vereinfacht gleichzeitig den Verkabelungsprozess.
   • Es bietet eine DLL (Dynamic Link Library), die eine einfache Integration und Funktionsanrufe in verschiedenen Programmiersprachen ermöglicht und die Implementierung komplexer Funktionen erleichtert.
   • Mehrere Kommunikationsschnittstellen sind verfügbar, um unterschiedliche Anforderungen der Industrie zu erfüllen und eine nahtlose Verbindung mit anderen Geräten zu gewährleisten.
   • Mit drei Lichtsteuerungsausgängen kann es 5-24V LED-Leuchten effektiv verwalten, wodurch die visuelle Anzeige und die Benutzerführung verbessert werden.
   • Die drei Bodeninduktions-Eingänge ermöglichen die Echtzeit-Erkennung des Fahrzeugtyps und die präzise Ausstellung von Karten und den Druck von Papierkarten auf der Grundlage des ermittelten Fahrzeugtyps.
   • Für verschiedene Betriebsfunktionen sind drei Tasteingänge vorgesehen, die eine intuitive Benutzerinteraktion ermöglichen.
   • Die Doppel-Torsteuerung mit Isolierung gewährleistet die gleichzeitige und unabhängige Steuerung von zwei Toren und ermöglicht so einen reibungslosen Ein- und Ausstieg.
   • Durch das doppelte Gate-Feedback mit Isolations-Eingang kann der Status des Gate-Switches genau überwacht werden, wodurch die Sicherheit und das operative Bewusstsein erhöht werden.
   • Die doppelten Kartenverteil-/Sammler-Schnittstellen bieten Flexibilität bei der Verbindung mehrerer Kartenbehandlungseinrichtungen und optimieren den Kartenmanagementprozess.
   • Eine multifunktionale Taste ist für den System-Reset, die Wiederherstellung der Standard-Einstellungen und den erzwungenen Upgrade-Modus enthalten, der eine einfache Verwaltung und Wartung des Systems gewährleistet.
   • Der Back-End-Webseitenzugriff ermöglicht eine bequeme Konfiguration der lokalen und Zieldaten IP-Adressen auf der Steuerungsplatte, wodurch die Netzwerkverwaltungsfunktionen verbessert werden.
   • Anpassbare Kommunikationsportnummern verhindern Konflikte mit bestehenden Systemen und sorgen für eine nahtlose Integration in verschiedene Netzwerkumgebungen.
   • Die Unterstützung von externen LED- und LCD-Displays ermöglicht eine verbesserte Interaktivität und Informationsanzeige und bietet Benutzern klare Anweisungen und Statusaktualisierungen.
   • Das System unterstützt sowohl Online- als auch SD-Kart-basierte Upgrades, wodurch der einfache Zugriff auf die neuesten Funktionen und Verbesserungen gewährleistet und die Wartung des Systems vereinfacht wird.
   • Die Außenseite des Steuergeräts verfügt über eine Aluminiumhülle mit Laserdrucktechnologie, die eine effiziente Wärmeableitung, klare Textmarkierungen und ein ästhetisch ansprechendes Erscheinungsbild bietet.

B. LCD-Display

1. Hauptmerkmale:
   • Das nach Industriestandards konzipierte und hergestellte LCD-Display eignet sich für Hochtemperaturumgebungen innerhalb der Fahrkartenscheibe mit einem Betriebstemperaturbereich von -30°C bis +70°C.
   • Mit einer extrem hohen Helligkeit von 900 NIT gewährleistet er auch bei direktem Sonnenlicht eine klare Sicht und verfügt über einen weiten Blickwinkel für ein optimales Benutzererlebnis.
   • Die eingebaute RTC-Uhr speichert Zeitdaten auch bei Stromausfällen, mit automatischer Zeitwiederherstellung bei Einschalten, um eine genaue Zeitmessung und Systemsynchronisierung zu gewährleisten.
   • Die Hintergrundbeleuchtung ist über 64 Ebenen hinweg einstellbar und ermöglicht einen energieeffizienten Betrieb nachts oder bei schlechten Lichtverhältnissen.
   • Bevor das LCD-Display die Fabrik verlässt, wird es 24 Stunden lang veraltet, um eine zuverlässige und stabile Leistung bei der Lieferung zu gewährleisten.

C. Kartenhändler

1. Hauptmerkmale:
   • Der Kartenverleiher ist industriell beständig und widerstandsfähig gegen Verschleiß und Korrosion, was ihn für verschiedene raue Umgebungen, einschließlich hoher Temperaturen und staubiger Bedingungen, geeignet macht.
   • Der Reibungs-Haarkartenmechanismus ahmt die Handlung einer menschlichen Hand nach und gewährleistet eine zuverlässige Kartenvergabe und eine starke Anpassungsfähigkeit an verschiedene Kartenarten.
   • Ausgestattet mit einem Hardware-Watchdog und einem eingebetteten Mikro-Echtzeit-Betriebssystem gewährleistet der Kartenverteiler einen zuverlässigen und kontinuierlichen Betrieb, wodurch das Risiko von Systemfehlern minimiert wird.
   • Die Vorkartenfunktion beschleunigt den Ausstellungsvorgang erheblich und verkürzt die Fahrzeugwartzeiten und verbessert den Verkehrsfluss.
   • Bei niedrigen Kartenwerten, leeren Kartenbehältern oder Systemfehlern werden automatische Schallmelder ausgelöst, um eine rechtzeitige Intervention des Bedieners zu gewährleisten.Das System verfügt auch über eine automatische Reset-Funktion nach 100 Sekunden Fehler-Alarm.
   • Es bietet sowohl RS232- als auch I/O-Level-Steuerungsschnittstellen und bietet Flexibilität bei der Systemintegration und dem Betrieb.
   • Mit einer hohen Kartenrecyclingkapazität von mehr als 40 Karten und einem hörbaren Alarm für die vollständige Karte sorgt der Kartenausgabegerät für eine effiziente Kartenverwaltung.
   • Die erweiterte Sicherheitswiederherstellungsfunktion verhindert einen böswilligen Verlust der Karte und erhöht die Sicherheit des Kartenbehandlungsprozesses.
   • Das Design der stapelbaren Kartenschachtel ermöglicht eine flexible Erweiterung der Kartenspeicherkapazität und passt sich den unterschiedlichen Nutzungsbedürfnissen an.
   • Die Kartendicke kann innerhalb eines Bereichs von 0,3 mm bis 2,5 mm (fabrikgerichtet auf 0,8 mm) eingestellt werden und bietet Platz für verschiedene Kartenmaterialien.
   • Die Anlage des Schiebebahns vereinfacht die Installation und das Entfernen des Kartenversorgers und macht Wartung und Wartung schnell und bequem.
   • Die Kartenverleihung, die unter Verwendung vollständiger Formtechniken hergestellt wird, gewährleistet eine hohe Produktgenauigkeit und eine gleichbleibende Qualität.

D. Kartenempfänger

1. Hauptmerkmale:
   • Im Falle von Kartenblockaden bietet der Kartenempfänger flexible Optionen, so dass die Betreiber zwischen der Rückgabe der Karte nach einer Auslaufzeit oder der Zwangsübernahme der Karte ohne Rückgabe wählen können.
   • Die Kartenerkennungs-Timeout- und Rückkehr-Einstellungen können angepasst werden, was eine größere Kontrolle über den Kartenbehandlungsprozess ermöglicht.
   • Sie kann dem Hostcomputer Aktivierungs- und Schaltsignale zur Verfügung stellen und somit eine nahtlose Integration in das gesamte Parkmanagementsystem ermöglichen.
   • Der Kartenempfänger ist mit Schall- und Lichtmeldern ausgestattet, um die Bediener bei falschen Karteneinfügungen oder anderen Fehlerbedingungen zu warnen.

E. Ticketdruckmaschine auf Papier

1. Hauptmerkmale:
   • Der Drucker bietet Schriftartvergrößerungsfunktionen, die es ermöglichen, Text mit Hilfe der Befehlssteuerung von 1x auf 7x zu vergrößern und so einen klaren und lesbaren Ticketdruck zu gewährleisten.
   • Ausgestattet mit einem langlebigen Schneider mit einer Gesamtlebensdauer von mehr als 1 Million Papierschnitten gewährleistet er einen zuverlässigen und langlebigen Betrieb.
   • Der eingebaute Papierauslasssensor, der Schwarzmarkensensor und der optionale Papierendsensor ermöglichen eine kontinuierliche Überwachung des Druckerzustands, um einen reibungslosen Betrieb zu gewährleisten und Papierstaus zu vermeiden.
   • Es unterstützt den Druck von Barcodes und QR-Codes in verschiedenen Formaten, wobei die Pixelgröße des QR-Codes frei einstellbar ist, um unterschiedliche Anwendungsanforderungen zu erfüllen.
   • Der Drucker verfügt über eine eingebaute GBK-Chinesische Zeichenbibliothek und eine integrierte Traditionelle Chinesische Zeichenbibliothek, die den mehrsprachigen Ticketdruck ermöglicht.
   • Er unterstützt USB- oder RS232-IAP-Updates, wodurch einfache Firmware-Upgrades und Wartungen erleichtert werden und sichergestellt wird, dass der Drucker mit den neuesten Funktionen auf dem neuesten Stand bleibt.

F. Fahrzeugschleifensensor

1. Hauptmerkmale:
   • Der Fahrzeugschleifenmelder ist nach vollständigen Industriespezifikationen ausgelegt und kann in einem Temperaturbereich von -40°C bis 85°C kontinuierlich betrieben werden, wodurch eine zuverlässige 24-Stundenleistung gewährleistet wird.
   • Es ist sehr anpassungsfähig und kann verschiedene Fahrzeugmodelle erkennen. Die Erkennungsparameter können so angepasst werden, dass die Leistung für verschiedene Fahrzeugtypen optimiert wird und eine genaue Fahrzeugerkennung gewährleistet wird.
   • Der Detektor verfügt über zwei Sätze von Relais-Ausgängen, wobei der Ausgangsmodus jeder Gruppe anpassbar ist.
   • Der DIP-Schalter ermöglicht eine einfache Anpassung der Sensorempfindlichkeit und erleichtert so eine schnelle und effiziente Einrichtung und Kalibrierung des Detektors.
   • Es unterstützt eine verzögerte Ausgabe des Erkennungssignals, die an spezifische Betriebsbedürfnisse angepasst werden kann, um einen reibungslosen und koordinierten Ein- und Ausstieg des Fahrzeugs zu gewährleisten.
   • Die Erkennungsfrequenz kann eingestellt werden, und benachbarte Spulen können auf unterschiedliche Frequenzen eingestellt werden, um Störungen mit derselben Frequenz zu vermeiden und eine zuverlässige und genaue Fahrzeugerkennung zu gewährleisten.
   • Die automatische Wiederaufnahme der Langzeitdetektion kann so konfiguriert werden, dass Ausgangsfehler aufgrund abnormaler Bedingungen vermieden werden, wodurch die Stabilität und Zuverlässigkeit des Systems erhöht wird.

G. IC-Kartenleser

1. Hauptmerkmale:
   • Der IC-Kartenleser ist mit industrieller Haltbarkeit ausgestattet und kann in einem Temperaturbereich von -40 °C bis 85 °C kontinuierlich arbeiten, wodurch eine zuverlässige Leistung von 7*24 Stunden gewährleistet wird.
   • Es kann M1-Karten des Typ-A-Protokolls lesen und kann anpassen, um Type-B-Protokollkarten zu lesen, was Flexibilität bei der Kartenkompatibilität bietet.
   • Die RS232-Kommunikationsoberfläche vereinfacht die Integration mit anderen Geräten und ein verfügbares SDK ermöglicht eine weitere Entwicklung und Anpassung.
   • Das Multi-Feld-Loch-Design gewährleistet die Kompatibilität mit verschiedenen Arten von Kartenakzeptoren und -Dispensoren und erhöht die Vielseitigkeit in verschiedenen Parkplatzmanagement-Einrichtungen.

H. Ticketbox IC-Kartenleser

1. Hauptmerkmale:
   • Mit einem industriellen Aufbau kann es in einem Temperaturbereich von -40°C bis 85°C stabil arbeiten und einen zuverlässigen Betrieb für 7*24 Stunden gewährleisten.
   • Fähig zum Lesen von M1-Karten des Typ-A-Protokolls und kann für das Lesen von Type-B-Karten angepasst werden, um unterschiedliche Anforderungen an das Kartenlesen zu erfüllen.
   • Die RS232-Kommunikationsoberfläche ermöglicht eine nahtlose Verbindung mit dem System, und das mitgelieferte SDK erleichtert die kundenspezifische Entwicklung.
   • Mehrere feste Lochentwürfe sorgen für die Kompatibilität mit verschiedenen Kartenlesern und Dispensern und ermöglichen eine einfache Installation und Integration.
