1800mm 29 Strahlen Sicherheitslicht Vorhang Sensor IP65 Wasserdicht 10m Detektionsdistanz

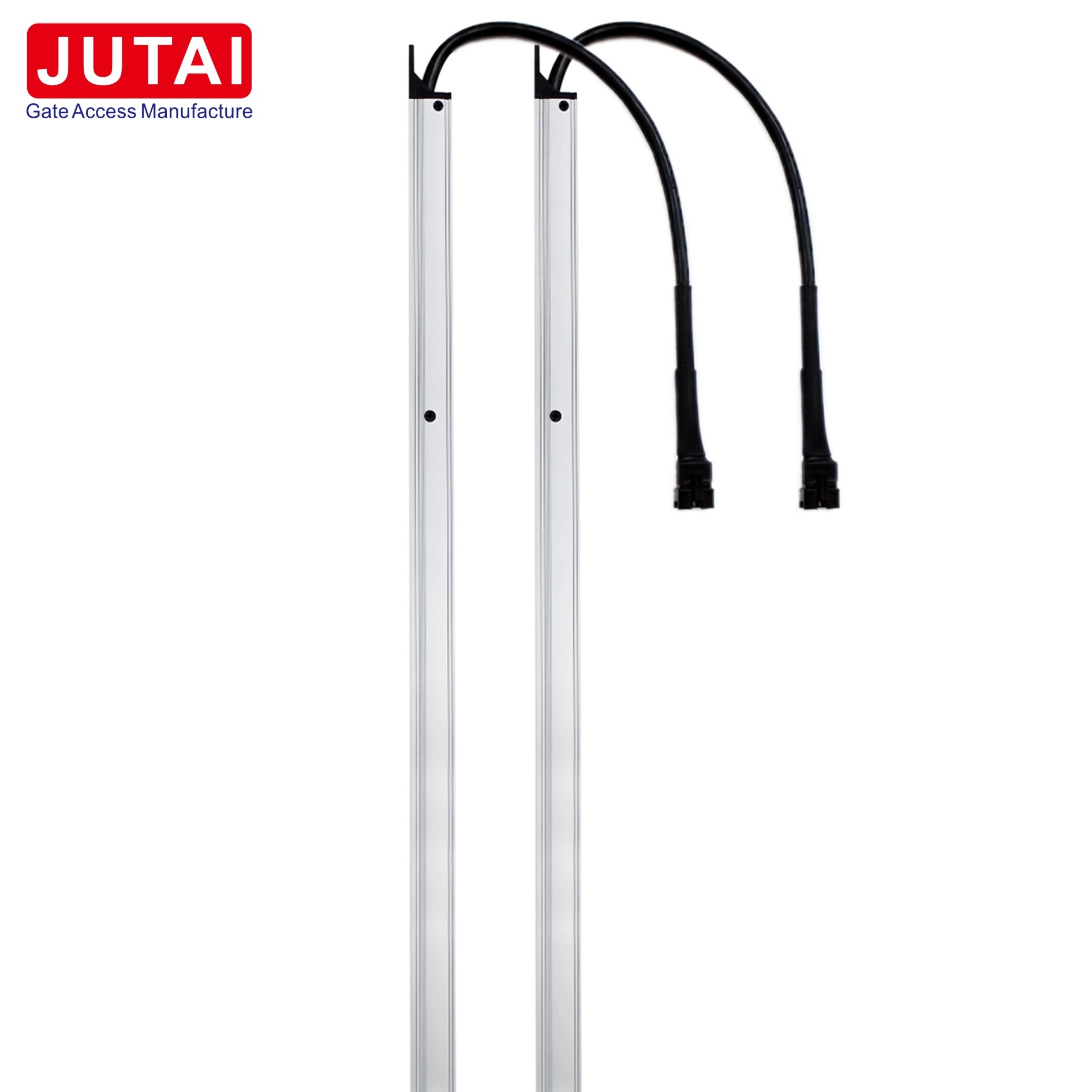

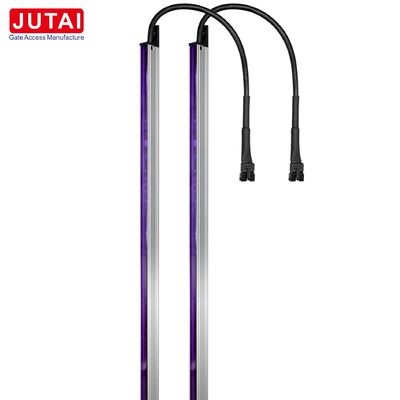

JUTAI 1.8m 29-Bull Sicherheits-Blanking Licht Vorhang Sensor

Der JUTAI 1,8 m 29-Bale Safety Blanking Light Curtain Sensor ist eine fortschrittliche Sicherheitsvorrichtung, die auf eine Vielzahl von industriellen und kommerziellen Sicherheitsanforderungen zugeschnitten ist.Es kombiniert hochwertige Komponenten und hochentwickelte Funktionen, um einen zuverlässigen und effizienten Schutz in kritischen Bereichen zu gewährleisten.

1Besondere Merkmale

• Nahtlose Installation: Der Lichtvorhang ist so konzipiert, daß er leicht in die Türöffnungen integriert werden kann und somit den normalen Schließvorgang nicht beeinträchtigt.
• Sonnenlicht getestet: Der Sensor funktioniert nachweislich ohne Störungen durch starkes Sonnenlicht und bleibt sowohl in hellen Außen- als auch in gut beleuchteten Innenräumen zuverlässig.
• Komponenten von hoher Qualität: Der Sensor ist aus importierten Lampenkernen hergestellt und bietet eine außergewöhnliche Lichtschutzleistung, was die Haltbarkeit und Lebensdauer des Produkts erhöht.

2. Produktfunktion

Der JUTAI 1,8m 29-Strahl-Sicherheits-Blanking Light Curtain Sensor erzeugt ein Schutzgitter, indem er 29 gerade Infrarotstrahlen zwischen Sender und Empfänger emittiert.Wenn ein Gegenstand oder eine Person in den Nachweisbereich eintritt, aktiviert das System sofort Sicherheitsmaßnahmen.Funktion zur Blankungstellt sicher, dass unerhebliche Objekte ignoriert werden und die optimale Sensorleistung ohne Störungen durch unnötige Hindernisse erhalten bleibt.Diese Funktion macht den Sensor ideal für den Einsatz in kritischen Bereichen wie Türen, automatisierte Tore und Aufzugsgeräte, um potenzielle Gefahren von Fallen zu verringern.

3. Funktion zur Blankung

• Installieren: Der Lichtvorhang ist in der Türöffnung angebracht.
• Schließen.: Beim Schließen der Tür werden die Lichtstrahlen von oben nach unten blockiert, was das System als normales Schließen der Tür interpretiert.
• Entdecken: Wenn ein Gegenstand den Lichtstrahl während der Schließbewegung der Tür unterbricht, löst das System sofort die Öffnung der Tür aus und sorgt so für Sicherheit.

4. Größe und Abmessungen

• Länge: Der Sensor ist für eine Vielzahl von Anlagen geeignet und hat eine Gesamtlänge von 1838 mm und passt nahtlos in Türöffnungen.
• Querschnitt: Mit einem schlanken Aufbau und einem Querschnitt von 12,5 mm passt es perfekt in enge Räume, ohne die Türbewegungen zu behindern.
• Strahlentfernung: Die Strahlentfernung ist genau auf 60 mm eingestellt, wodurch auch kleine Gegenstände wie Gabelstapler mit hoher Genauigkeit erkannt werden können.

5. Verkabelung Definitionen

Übertragungsleitungen

Empfängerverkabelung

Anmerkung: Die gelben Drähte am Empfänger und Sender sollten zur Synchronisierung verbunden sein.

6. Technische Parameter

7. Fehlerbehebung

• Lichtvorhänge nicht aufgereiht:

  • Beide Einheiten müssen mit Strom versorgt werden.
  • Überprüfen Sie die Synchronisierung.
  • Wenn die Position instabil ist, installieren Sie sie erneut.

• Signallicht an, aber kein Block:

  • Stellen Sie sicher, dass keine anderen Infrarotgeräte stören.
  • Reinigen Sie den Lichtvorhang, um Hindernisse zu beseitigen.
  • Richten Sie die Ausrichtung zwischen Sender und Empfänger an.

• Keine Maßnahmen gegen die Zählung:

  • Überprüfen Sie die Relais-Ausgabe und die Anti-Pinch-Verbindungen.
  • Stellen Sie sicher, dass die Arbeitsdistanz innerhalb des angegebenen Bereichs liegt.

• Nicht in der Lage, auf die Hide-Funktion zuzugreifen:

  • Überprüfen Sie, ob während des Betriebs Lichtlecks vorliegen.
  • Stellen Sie sicher, dass der Unterstrahl nicht blockiert ist.
  • Überprüfen Sie, ob die Tür oder der Schutz den Mindestabstandsvorschriften für eine kontinuierliche Abschirmung entspricht.

8. Vorsichtsmaßnahmen

• Halten Sie die Verbindungskabel fern von Hochspannungs- oder Hochstromleitern, um Störungen zu vermeiden.
• Stellen Sie sicher, dass die unteren Türen oder Abdeckungen, die für die Abdeckungsfunktion verwendet werden, so richtig positioniert sind, dass sie den erforderlichen Bedingungen entsprechen.
• Reinigen Sie regelmäßig die Fenster des Senders und des Empfängers mit einem weichen Handtuch, um Schmutz zu vermeiden, der den Betrieb des Sensors beeinträchtigen kann.
• Vermeiden Sie es, den Lichtvorhang zu biegen oder zu verdrehen, um seine Unversehrtheit zu bewahren.
• Überprüfen Sie monatlich, ob der Sender, der Empfänger und das Verlängerungskabel los sind und ob die Kabelverbindungen zuverlässig sind.

Die JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor combines a range of advanced features and high-quality components to offer a reliable and efficient safety solution for various industrial and commercial applicationsMit seiner nahtlosen Installation, der Funktionalität des Blankings und den robusten technischen Spezifikationen gewährleistet dieses Produkt eine maximale Sicherheit in Hochrisikumgebungen.
