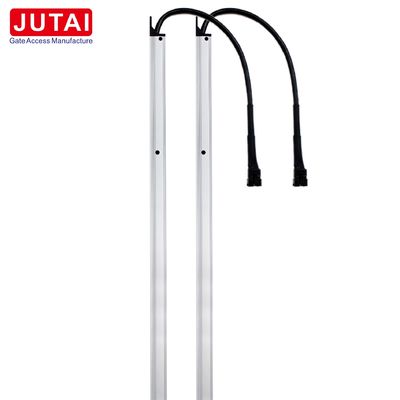

JUTAI 1.8m 29 - Strahlsicherheits-Blanking-Lichtvorhangsensor: eine beispiellose Sicherheitslösung

I. Einleitung

II. Verpackung und Bestandteile

III. Produktfunktionalität

1. Schutzgitterbildung
   • Durch die Ausstrahlung eines präzise kalibrierten Lichtstrahls zwischen Sender und Empfänger bildet es ein sehr zuverlässiges Schutznetz, das als Wachposten dient.sofortige Erkennung eines Einbruchs von Gegenständen oder Personen in den definierten Gitterbereich.Sobald er erkannt wurde, wird das Sicherheitssystem sofort aktiviert, wodurch die Sicherheit von Personal und Ausrüstung gewährleistet wird.
   • Der Sensor unterscheidet sich durch seine einzigartige Funktion, die es ermöglicht, unwichtige Objekte genau zu erkennen und zu ignorieren, wodurch sichergestellt wird, dass der Betrieb nicht von falschen Hindernissen beeinträchtigt wird.Dieses Merkmal ist besonders wichtig in komplexen Industrieumgebungen, in denen mehrere Objekte vorhanden sein können..
2. Vielseitiger Anwendungsbereich
   • Es findet weitreichende Anwendung in kritischen Sicherheitszonen wie Türen, automatischen Toren und Aufzugsgeräten.Seine Fähigkeit, mögliche Gefahren für die Verfangenheit genau zu erkennen, macht ihn zu einer unverzichtbaren Sicherheitskomponente in diesen Umgebungen..

IV. Größe und physikalische Abmessungen

1. Optimale Länge und schlankes Profil
   • Mit einer Gesamtlänge, die sich ideal für eine Vielzahl von Installationsszenarien eignet, und einem schlanken Querschnitt von nur 12,5 mm,Es kann mühelos in die meisten Türöffnungen integriert werden, ohne die normale Schließfunktion der Türen zu behindern.Dieses Design sorgt nicht nur für eine nahtlose Passform, sondern trägt auch zur allgemeinen Ästhetik der Installation bei.
2. Genaue Strahlentfernung
   • Die Strahlentfernung ist sorgfältig auf 60 mm eingestellt, was dem Sensor die bemerkenswerte Fähigkeit verleiht, sogar schlanke Objekte wie Gabelstapler mit außergewöhnlicher Genauigkeit zu erkennen.Dieses hohe Maß an Präzision ist unerlässlich, um die Sicherheit von Personal und wertvoller Ausrüstung in Industriebetrieben zu gewährleisten.

V. Spezifikationen für Leitungen

1. Empfängerverkabelung
   • Die Verdrahtungskonfiguration des Empfängers ist klar definiert, wobei jede Drahtfarbe eine bestimmte Funktion erfüllt.der rote Draht für DC12V - 24V Synchronisation, und die grünen und weißen Drähte sind für zukünftige Verwendung oder spezifische Anpassungen reserviert.
2. Übertragungsleitungen
   • Der schwarze Draht ist für den Boden (GND), der gelbe Draht für das Signal, der rote Draht für die DC12V - 24V-Stromversorgung,und die grünen und weißen Drähte sind reserviertEs ist äußerst wichtig, die gelben Drähte für Empfang und Übertragung richtig zu verbinden, um eine ordnungsgemäße Kommunikation und Funktionalität zu gewährleisten.

VI. Technische Parameter

VII. Anleitung zur Fehlerbehebung

1. Fehlstellung der Lichtvorhänge
   • Wenn die Lichtvorhänge nicht richtig ausgerichtet sind, können unter anderem die Empfänger- und Sendeeinheiten mit Strom versorgt werden, die richtige Verbindung der Signalsynchronisierungsleitung überprüft werden,und die Einheiten neu zu installieren, wenn ihre Position instabil ist.
2. Falschsignalerkennung
   • Wenn der Lichtvorhang ein empfangenes Signal anzeigt, wenn er nicht blockiert ist, prüfen Sie, ob in der Nähe andere Infrarotgeräte vorhanden sind, die möglicherweise Störungen verursachen.das Lichtvorhangfenster reinigen, um mögliche Hindernisse oder Schmutz zu entfernen, die das Signal beeinträchtigen könnten, und den Ausrichtungswinkel zwischen Sender und Empfänger neu einstellen.
3. Fehlen einer Maßnahmen gegen die Zerspanung
   • Wenn der Leuchtturm normal funktioniert, aber die Anti-Pinch-Aktion nicht ausgelöst wird, ist es wichtig, die Relaisleistung und den Anti-Pinch-Anschluss zu überprüfen.sicherstellen, dass die Arbeitsdistanz innerhalb des angegebenen Bereichs liegt, um einen ordnungsgemäßen Betrieb zu gewährleisten;.
4. Verbergen Funktion Unzugänglichkeit
   • Wenn die Hide-Funktion nicht zugänglich ist, ist zu prüfen, ob während des Betriebs Lichtlecks vorliegen, ob das Unterlicht blockiert ist,und sicherstellen, dass die untere Tür oder der Unterschlupf den Mindestabstandsvoraussetzungen für eine kontinuierliche Abschirmung entspricht.

VIII. Vorsichtsmaßnahmen und Pflege

1. Kabelverwaltung
   • Alle Verbindungskabel sollten von Hochspannungs- oder Hochstromleitern ferngehalten werden, um elektromagnetische Störungen zu vermeiden und den sicheren und stabilen Betrieb des Sensors zu gewährleisten.
2. Richtige Schattierungskomponenten
   • Stellen Sie sicher, dass die für das Verblendungsmerkmal verwendete untere Seitentür oder -abdeckung geeignet ist und die notwendigen Bedingungen für eine optimale Leistung erfüllt.
3. Regelmäßige Reinigung
   • Die Fenster des Senders und des Empfängers werden regelmäßig mit einem trockenen, weichen Handtuch abwischen, damit die Übertragungs- und Empfangswege sauber bleiben.Dieser einfache, aber wichtige Wartungsvorgang verhindert, dass Schmutz und Trümmer den normalen Betrieb des Sensors beeinträchtigen.
4. Körperliche Handhabung
   • Vermeiden Sie es, den Lichtvorhang zu biegen oder zu verdrehen, um seine strukturelle Integrität und Funktionalität zu erhalten.
5. Aufrechterhaltung der Schattenentfernung
   • Bei einer Abweichung von dieser Entfernung kann es zu falschen Erkennungen oder zu einer geringeren Leistung kommen.
6. Oberflächenschutz
   • Die Oberfläche des Sensors darf nicht zerkratzt werden, um seine inneren Komponenten zu schützen und sein ästhetisches Erscheinungsbild zu erhalten.Eine zerkratzte oder beschädigte Oberfläche kann auch die Leistung des Sensors im Laufe der Zeit beeinträchtigen.
7. Monatliche Inspektionen
   • Überprüfen Sie monatlich, ob sich der Sender, der Empfänger und die Verlängerungsschnur nicht lösen, und überprüfen Sie die Zuverlässigkeit des Erdungsleiters, der Stromversorgung,und Signallausgangsdraht, um einen kontinuierlichen und sicheren Betrieb zu gewährleisten.

IX. Besondere Merkmale

1. Nahtlose Integration
   • Die innovative Konstruktion ermöglicht einen nahtlosen Einbau in Türöffnungen, ohne den normalen Schließvorgang zu behindern.Dies vereinfacht nicht nur den Installationsprozess, sondern verbessert auch die allgemeine Funktionalität und Bequemlichkeit des Sicherheitssystems.
2. Immunität gegen Sonnenlicht
   • Der Sensor, der streng getestet wurde und sich als immun gegen Störungen durch starkes Sonnenlicht erwiesen hat, kann auch in hellen Außen- oder gut beleuchteten Innenräumen zuverlässig arbeiten.Diese Eigenschaft gewährleistet eine gleichbleibende Leistung unabhängig von den Lichtbedingungen.
3. Premium-Komponenten
   • Die Verwendung von importierten Lampenkernen trägt wesentlich zur außergewöhnlichen Lichtschutzleistung des Produkts bei, wodurch die Qualität und Haltbarkeit des Produkts insgesamt erhöht werden.Dies gewährleistet langfristige Zuverlässigkeit und genaue Erkennung in einer Vielzahl von Anwendungen.
