Einfach-Relais-Mikrowellen-Radar-Bewegungssensor RVP42-7M für Sektions- und Hochgeschwindigkeitstüren

RVP42-7M Einzel-Relais-Radar-Bewegungssensor für Industrietüren

Produkteinführung

DieRVP42-7Mist ein hochleistungsfähiger Mikrowellenradarsensor, der von der Shenzhen JUTAI COMM CO., LTD entwickelt wurde. Speziell für den Einsatz in industriellen Anwendungen wieIndustrietüren,Garagentüren,Tiefkühltüren, und andere Eingänge mit hohem Verkehr, kann dieser Radarsensor effektiv die Anwesenheit vonFahrzeugeundFußgängerEs verfügt über fortschrittliche Bewegungserkennungsfunktionen, einschließlich der Filterung seitlich bewegter Objekte wie Fahrzeuge oder Fußgänger, um eine präzise Erkennung und einen sicheren Betrieb von automatischen Türen zu gewährleisten.

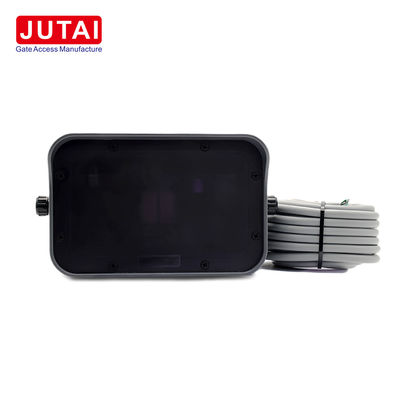

Aussehen und Abmessungen

• Wohnmaterial: Grauer anodierter Aluminium und Polycarbonat
• Abmessungen (einschließlich Klammer): 164 mm x 111 mm x 94,5 mm
• Gewicht: 630 g
• Entwurf: Kompakt und robust, geeignet für verschiedene Anlagen, bietet Flexibilität und Langlebigkeit.

Verkabelung und Installation

• Stromversorgung:
  • Betriebsspannungsbereich: 12 V bis 36 VDC
  • Arbeitsstrom: weniger als 100 mA
  • Farbcodierung des Kabels:
    • SchwarzBei der Prüfung der Leistung muss die Leistung der Fahrzeugleitung gemäß Anhang 4 der Richtlinie 2008/57/EG ermittelt werden.
    • Rot: +12 bis 36VDC
• Relais-Ausgang:
  • Standard-Relee-Ausgang ist NO (NC).
  • Relais 1 COM:Gelber Draht
  • Relais 1 NO:Grünes Draht
  • Der Ausgang des Relaissignals wird durch ein grünes Licht angezeigt.
• Anforderungen an die Installation:
  • Installieren Sie auf einer flachen, festen Oberfläche, um Vibrationen zu minimieren.
  • Vermeiden Sie Hindernisse wie Banner oder Pflanzen, die den Erkennungsbereich blockieren.
  • Stellen Sie sicher, dass keine Metallgegenstände vor den Sensor gestellt werden.
  • Installieren Sie den Sensor nicht in der Nähe von Leuchtstoffbeleuchtung.
• Installationshöhe: 2 m bis 7 m, was für verschiedene Installationsszenarien eine flexible Lösung bietet.

Technische Parameter

Sensorfunktion und Parameter Einstellungen

• Anpassung der Empfindlichkeit: Feinabstimmungsradarempfindlichkeit zur Erkennung von Objekten unterschiedlicher Größe oder Geschwindigkeit.
• Erfassungsbereich: Optimiert für die Erkennung von Fußgängern und Fahrzeugen in verschiedenen Industrieumgebungen.
• Fernbedienung:
  • Einschalten: Lang drücken Sie die START-Taste auf der Fernbedienung, um anzuschalten.
  • Besondere Anmerkung: Die Fernbedienung funktioniert erst 30 Minuten nach Einschalten des Radars. Wenn diese Zeit überschritten wird, schalten Sie das Radar aus und schalten Sie es wieder ein, um die Fernbedienung zu verwenden.

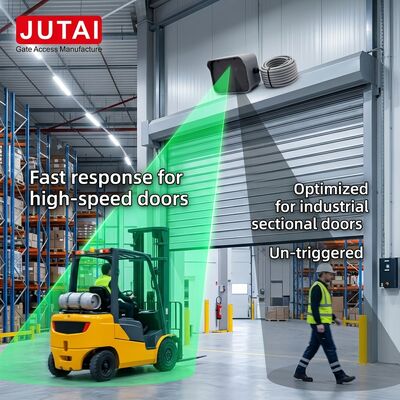

Anwendungen

DieRVP42-7MDer Radarsensor ist ideal für eine Vielzahl von Anwendungen für Industrietüren geeignet, darunter:

1. Industrielle Türen: Optimiert für Sicherheit und Effizienz in Fabriken und Lagerhallen.
2. Garagentüren: Geeignet für Wohn- und Gewerbegaragentüren, bei denen die Fahrzeugerkennung entscheidend ist.
3. Kühllagertüren: Gewährleistet Sicherheit und Energieeffizienz in temperaturempfindlichen Umgebungen.
4. Hafentüren: Hilft, den Verkehrsfluss an den Ladehäfen zu steuern und unterscheidet zwischen Fahrzeugen und Fußgängern.

Durch die Nutzung der Doppler-Radar-TechnologieRVP42-7Mbietet eine verbesserte Detektionsgenauigkeit und sorgt für einen zuverlässigen und freisprechenden Türbetrieb in verschiedenen Industrieumgebungen.

Wesentliche Vorteile

• Handfreier Betrieb: Öffnet automatisch Türen auf der Grundlage der Erkennung von Fahrzeugen oder Fußgängern, wodurch die Notwendigkeit einer manuellen Steuerung verringert wird.
• Energieeffizienz: Aktiviert sich nur, wenn Bewegung erkannt wird, wodurch der Energieverbrauch reduziert wird, indem die Zeit, die die Tür offen bleibt, minimiert wird.

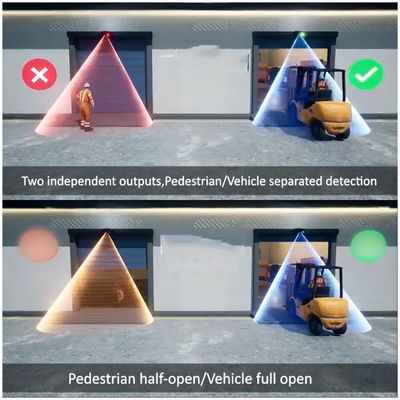

• Verbesserte Sicherheit: Der Sensor unterscheidet zwischen Fußgängern und Fahrzeugen und sorgt für einen sicheren Betrieb, indem Unfälle verhindert werden.
• Anpassungsfähige Empfindlichkeit: Passt die Empfindlichkeitsniveaus an, um spezifische Umweltbedürfnisse wie Hochgeschwindigkeits-Türanwendungen oder Umgebungen mit hohem Verkehrsbetrieb zu erfüllen.

Schlussfolgerung

DieRVP42-7M Einzel-Relais-Radar-Bewegungssensorist eine fortschrittliche Lösung für die industrielle Türautomation.Es bietet eine ideale Lösung für eine Vielzahl von Anwendungen, einschließlichIndustrietüren,Garagentüren, undTiefkühltürenSeine Vielseitigkeit in der Installationshöhe, seine zuverlässige Leistung unter unterschiedlichen Umweltbedingungen und sein energieeffizientes Design machen ihn zu einem unverzichtbaren Werkzeug für moderne industrielle Anwendungen.
