24GHz-Mikrowellen-Radar-Bewegungssensor für Türautomationssysteme Türöffner

RVP42-7M Einzelrelais-Radar-Bewegungssensor für die industrielle Türautomation
Übersicht
Entwickelt von Shenzhen JUTAI COMM CO., LTD., ist der RVP42-7M ein hochmoderner Mikrowellenradarsensor, der für industrielle Umgebungen entwickelt wurde.GaragentürenDurch die Nutzung fortschrittlicher Bewegungserkennungsalgorithmen ist dieser Sensor sehr effektiv bei der Erkennung von Fahrzeugen und Fußgängern.Sie filtert seitliche Bewegungen und sorgt für einen präzisen und sicheren Betrieb von automatischen Türen.

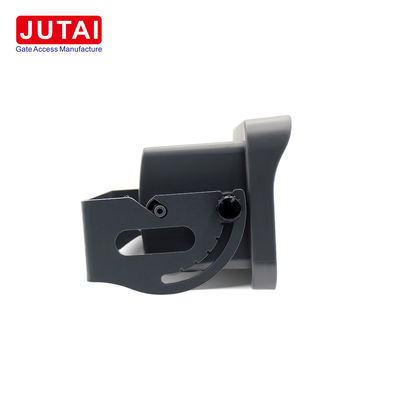

Abmessungen und Bau

• Material:Anodisiertes Gehäuse aus grauem Aluminium und Polycarbonat
• Abmessungen (mit Klammer):164 mm x 111 mm x 94,5 mm
• Gewicht:630 g
• Entwurf:Der robuste und kompakte Sensor bietet Vielseitigkeit für verschiedene Installationsanforderungen und bietet gleichzeitig Langlebigkeit und Zuverlässigkeit in industriellen Umgebungen.

Installation und Verkabelung

• Stromversorgung:
  • Spannung: 12V bis 36VDC
  • Stromverbrauch: weniger als 100 mA
• Farbcodierung des Kabels:
  • Schwarz: ± 12 V bis 36 VdC
  • Rot: +12 V bis 36 VdC
• Relais-Ausgang:
  • Standardeinstellung: Normal geöffnet (NEIN)
  • Relais 1 COM: Gelber Draht
  • Relais 1 NO: Grüner Draht
• Einbaubedenken:
  • Auf einer flachen Oberfläche montiert, um Vibrationen und mögliche Störungen zu reduzieren.
  • Stellen Sie sicher, dass kein Hindernis den Erkennungsbereich blockiert.
  • Halten Sie den Sensor fern von Leuchtstoffbeleuchtung und metallischen Gegenständen.
  • Empfohlene Montagehöhe: 2 bis 7 m für eine flexible Montage in verschiedenen Anlagen.

Schlüsselmerkmale

Funktionale Einstellungen und Anpassung

• Empfindlichkeitskontrolle:Anpassen der Radarempfindlichkeit, um unterschiedliche Objektgrößen und Bewegungsgeschwindigkeiten zu erkennen.
• Entdeckungsbereich:Erweitert für eine präzise Fußgänger- und Fahrzeugerkennung in unterschiedlichen Umgebungen.

Funktionalität der Fernbedienung

• Einschalten:Halten Sie den Startknopf gedrückt, um das Radar einzuschalten.
• Wichtiger Hinweis:Die Fernbedienung funktioniert nur innerhalb von 30 Minuten, nachdem das Radar eingeschaltet wurde. Nach dieser Zeit starten Sie das Radar neu, um die Fernbedienungsfunktionen wieder zu aktivieren.

Zielanwendungen
Der Radarsensor RVP42-7M ist ideal für:

• Gewerbliche TürenPerfekt für die Verbesserung der Sicherheit und der Betriebseffizienz in Industrieanlagen und Lagerhallen.
• Garagentüren:Bietet eine genaue Fahrzeugerkennung für Wohn- und Gewerbegaragentüren.
• Kühlschranktüren:Zuverlässige Leistung in kalten Umgebungen, gewährleistet einen reibungslosen Betrieb und Energieeinsparungen.
• Dock Türen:Verhindert Unfälle und verbessert das Verkehrsmanagement durch Unterscheidung von Fahrzeugen und Fußgängern an Ladewerften.

Hauptvorteile

• Automatischer Betrieb:Die Türen öffnen sich automatisch, wenn Fahrzeuge oder Fußgänger entdeckt werden.
• Energieeffizienz:Das Radar aktiviert die Tür nur, wenn Bewegung erkannt wird, wodurch der Energieverbrauch reduziert wird.

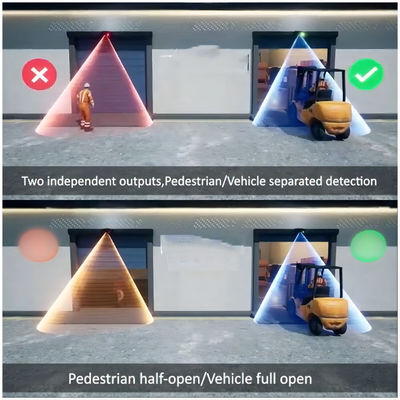

• Verbesserung der Sicherheit:Es erkennt und unterscheidet Fußgänger von Fahrzeugen und bietet eine zusätzliche Sicherheitsschicht in Umgebungen mit hohem Verkehr.
• Einstellbare Empfindlichkeit:Anpassung der Detektionsempfindlichkeit für verschiedene Einstellungen, um eine optimale Leistung in verschiedenen Umgebungen zu gewährleisten.

Schließende Gedanken
Der RVP42-7M Single Relay Radar Motion Sensor ist ein vielseitiger und zuverlässiger Sensor für die industrielle Türautomation.kombiniert mit energieeffizientem Betrieb und anpassbaren Funktionen, die es zur idealen Lösung für eine Vielzahl von Industrieumgebungen machen.
