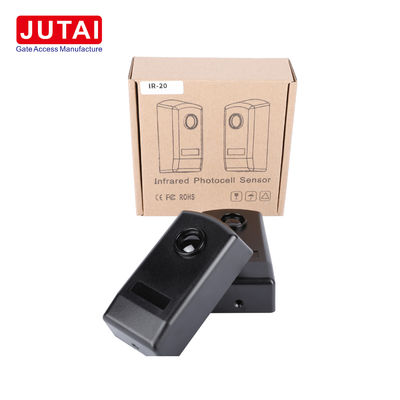

Außenwetterdichte Infrarot-Fotokellensensor für Barriere-Tore mit 30m Reichweite

JUTAI IR - 20 Infrarot-Fotosensor: Ideal für Anwendungen im Freien

I. Einleitung

Der JUTAI IR-20 Infrarot-Fotosensor ist ein sehr zuverlässiges und vielseitiges Gerät, das für eine Vielzahl von Außenerkennungsbedürfnissen entwickelt wurde.Sicherheitsalarmsysteme, oder Anti-Diebstahl-Anwendungen, bietet dieser Sensor eine hervorragende Leistung.

II. Merkmale und technische Parameter

A. Merkmale

1. - Ich weiß.Vielseitige Anwendungen
   • Einzelstrahldetektoren wie der JUTAI IR-20 werden häufig in automatisierten Schiebetüren, Verschlusstüren, Garagentüren, Fenstern usw. eingesetzt.Es besteht aus einem Sender und einem Empfänger mit integriertem Verstärker, der einen Infrarotstrahl emittiert.
   • Die Selbsterkennungsfähigkeit des IR - 20 Sensors ist besonders für Schiebetüren nützlich, wenn der Selbsterkennungsstrahl unterbrochen wird, hört die Tür auf zu schließen und zieht sich vollständig zurück.Sobald der Strahl wiederhergestellt ist, schließt sich die Tür wieder, bis sie wieder vollständig geschlossen ist.
2. - Ich weiß.Wetterbeständigkeit
   • Mit IP65-Klassifizierung und Gummigehäuse ist es sehr widerstandsfähig gegen ultraviolette Strahlung und abrasive Partikel, so dass es für Außenumgebungen geeignet ist.Staubstürme, und andere raue Wetterbedingungen.
3. - Ich weiß.Weite Detektionsreichweite
   • Die maximale Detektionsreichweite beträgt 20 Meter, die je nach Anlagenanforderungen angepasst werden kann.Es kann einen zuverlässigen Detektionsbereich innerhalb von 2 - 20 Metern aufrechterhalten..
4. - Ich weiß.Hochwertige Komponenten
   • Infrarotlampen verwenden deutsche Marken, um eine stabile Entfernungserkennung und Lichtwiderstand zu gewährleisten.Um die Qualität und Genauigkeit der Chargenproduktion zu gewährleisten, wird die SMT-Patch-Produktion übernommen.

B. Tabelle der technischen Parameter

III. Arbeitsprinzip

Der JUTAI IR-20-Sensor arbeitet auf der Grundlage der Unterbrechung eines Infrarotstrahls. Der Sender sendet einen schmalen Infrarotstrahl (entweder Typ I oder II) aus.mit einer Breite von mehr als 20 mm,Wenn sich ein Objekt innerhalb der von Sender und Empfänger definierten Detektionszone bewegt, unterbricht es den Infrarotstrahl.Bei Anwendungen wie SchiebetürenBei Sicherheits-Alarmsystemen kann die Unterbrechung des Strahls ein Alarmsignal auslösen, das an den Sicherheits-Alarm-Host weitergeleitet wird.

IV. Installationsanleitung

1. Um die IR-20M zu öffnen, heben Sie die Vorderseite der Fotozelle.
2. Setzen Sie die Kabel in das Gehäuse und befestigen Sie die Basis an die Wand.
   • Bei der Wandmontage sind drei 5 ø-Löcher zu bohren und geeignete Schraubanker anzubringen.
   • Bei der Montage auf Metall bohren Sie drei 3 ø-Löcher für die Anbringung von selbstschraubenden Schrauben.
3. Schalten Sie die elektrischen Verbindungen ein, und versorgen Sie die Photozellen mit einer Spannung zwischen 12 und 24 V.
4. Wenn die Positionierung, Ausrichtung und Verbindung korrekt sind, wird die rote LED am Empfänger ausgeschaltet.
5. Decken Sie die Fotozelle mit der Frontplatte ab, stecken Sie sie in den Stopp und schließen Sie ihn.
6. Unterbrechen Sie den Strahl mehrmals, um die Reaktion des Relais zu überprüfen.
7. Befestigen Sie die vorderen Platten mit den mitgelieferten Schrauben.

V. Anträge

1. - Ich weiß.Automation von Türen und Toren
   • Es kann als Körper-Induktionsgerät für Parkbarrieren, Geht-Gates und Fahrzeug-Gates funktionieren.
2. - Ich weiß.Sicherheitssysteme
   • Ideal für die Einbindung in Sicherheitsvorrichtungen in Bildungseinrichtungen, Geschäftsanlagen, medizinischen Einrichtungen, Wohnräumen usw.Der stabile Detektionsbereich gewährleistet eine genaue Erkennung von Eindringlingen auch im Außenbereich.

VI. Schlussfolgerung

Der JUTAI IR - 20 Infrarot - Foto - Sensor ist ein hochwertiges, zuverlässiges und wetterbeständiges Gerät, das sowohl bei Toröffnungsmechanismen als auch bei Sicherheitssystemen eine Vielzahl von Anwendungen bietet.Erweiterte Funktionen, stabile Leistung und einfache Installation machen es zu einer ausgezeichneten Wahl für verschiedene Bedürfnisse der Außenerkennung.
