IP65 Sonnenlichtdichtes IR-Sensor für automatische Schiebetore und -türen

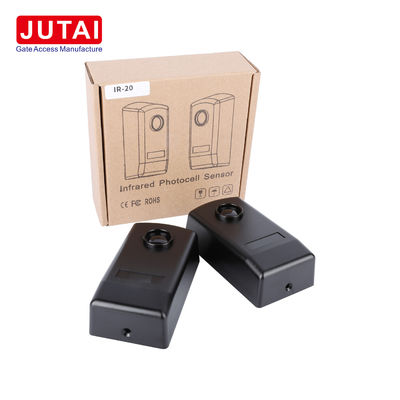

JUTAI IR - 20 Infrarot-Fotosensor: Eine zuverlässige Lösung für die Erkennung von Außenlicht

I. Übersicht
Der JUTAI IR - 20 Infrarot-Fotosensor ist ein hochmodernes Gerät, das für Außeneinsätze entwickelt wurde und in verschiedenen Szenarien präzise Erkennungsfunktionen bietet.

II. Merkmale und technische Einzelheiten

A. Hauptmerkmale

1. - Ich weiß.Vielseitiger Anwendungsbereich
   • Dieser Einzelstrahldetektor wird häufig in automatisierten Türen wie Schiebetüren, Verschlüssen und Garagentüren sowie Fenstern verwendet.Es besteht aus einem Sender und einem Empfänger mit integriertem Verstärker, der einen Infrarotstrahl emittiert.
   • Die Selbstdetektion ist besonders bei Schiebetüren besonders hervorzuheben, denn wenn der Strahl unterbrochen wird, schließt er sich nicht mehr und zieht sich dann vollständig zurück und schließt sich erst wieder, wenn der Strahl wiederhergestellt ist..
2. - Ich weiß.Wetterbeständiges Design
   • Mit einer IP65-Bewertung und einem Gummigehäuse kann es aufgrund seiner Beständigkeit gegen ultraviolette Strahlung und abrasive Partikel raue Außenbedingungen wie Regen und Staubstürme aushalten.
3. - Ich weiß.Erweiterte Detektionsreichweite
   • Es ist in der Lage, Objekte in einer maximalen Entfernung von 20 Metern zu erkennen, und auch in geringer Höhe (20 bis 40 cm über dem Boden) hält es eine zuverlässige Entfernung von 2 bis 20 Metern bei.
4. - Ich weiß.Hochwertige Komponenten für optimale Leistung
   • Infrarotlampen der deutschen Marke sorgen für eine stabile Entfernungserkennung und Lichtwiderstand, während japanische Omron-Relais die Kompatibilität mit verschiedenen Türbetreibern gewährleisten.Die SMT-Patch-Produktion gewährleistet die Qualität der Chargenproduktion.

B. Tabelle der technischen Parameter

III. Arbeitsprinzip
Der Sensor arbeitet, indem er einen Infrarotstrahl vom Sender ausstrahlt. Wenn ein Objekt in die Detektionszone gelangt und diesen Strahl unterbricht, verursacht dies eine Änderung des vom Empfänger empfangenen Signals.In Anwendungen wie SchiebetürenFür Sicherheitssysteme kann der unterbrochene Strahl ein Alarmsignal an einen Host senden.

IV. Installationsschritte

1. Öffnen Sie die IR-20M, indem Sie die Vorderseite heben.
2. Kabel in das Gehäuse einführen und die Basis an die Wand befestigen, wobei je nach Montageoberfläche geeignete Anker oder Schrauben verwendet werden.
3. Anschließen Sie die Stromversorgung im Bereich von 12-24 V Gleichspannung/Wechselstrom.
4. Überprüfen Sie, ob die rote Leuchte am Empfänger ausgeschaltet ist, und stellen Sie sie in die richtige Position und Ausrichtung.
5. Decken Sie die Frontplatte ab und schrauben Sie sie.
6. Testen Sie die Relaisantwort, indem Sie den Strahl mehrmals unterbrechen.

V. Anträge

1. - Ich weiß.Automation von Türen und Toren
   • Wird für die Körperinduktion in Parkbarrieren, Tore usw. und als Einbruchsschutz für Fenster und Türen verwendet.
2. - Ich weiß.Sicherheitssysteme
   • Geeignet für Sicherheitsvorrichtungen in Bildungseinrichtungen, Geschäftsbereichen, medizinischen Einrichtungen und Wohnräumen.

VI. Schlussfolgerung
Der JUTAI IR - 20 Sensor ist eine zuverlässige Wahl für die Detektion im Freien, bietet stabile Leistung und einfache Installation.
