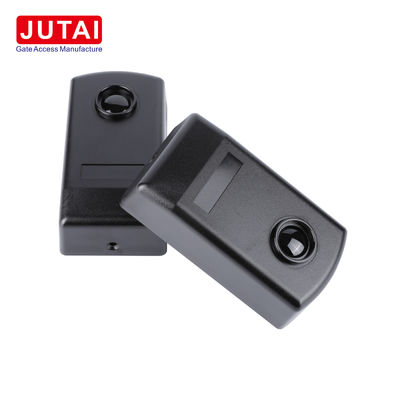

JUTAI 30m IR-Sensor zur Erkennung der Reichweite für Schwingtore und Fahrzeugbarrieren

JUTAI IR - 20 Infrarot-Fotosensor: Gewährleistung der Exzellenz der Außenerkennung

I. Einleitung
Der JUTAI IR - 20 Infrarot-Fotosensor ist ein ausgeklügeltes Gerät, das auf die Anforderungen von Anwendungen zur Erfassung im Freien mit Präzision und Zuverlässigkeit zugeschnitten ist.

II. Merkmale und Spezifikationen

A. Besondere Merkmale

1. - Ich weiß.Weite Anwendung in der Türautomation
   • Als Einzelstrahldetektor findet er Anwendungen in verschiedenen automatischen Türen.Der integrierte Verstärker in der Sender-Empfänger-Einheit sendet einen Infrarotstrahl aus, der gegen äußere Lichtstörungen resistent ist.
   • Die Selbsterkennungsfunktion ist für Schiebetüren von entscheidender Bedeutung, da sie den sicheren Betrieb der Tür gewährleistet, indem sie beim Unterbrechen des Lichtstrahls zum Stillstand kommt und sich zurückzieht und nach der Wiederherstellung des Lichtstrahls wieder schließt.
2. - Ich weiß.Robuste Wetterbeständigkeit
   • Mit einer IP65-Bewertung und einem Gummigehäuse kann es den Härten von Außenbedingungen standhalten, einschließlich Sonneneinstrahlung, Regen und Staub.
3. - Ich weiß.Lange Detektionsreichweite
   • Die maximale Detektionsreichweite von 20 Metern ermöglicht eine effektive Abdeckung großer Flächen.
4. - Ich weiß.Hochwertige Komponenten für eine gleichbleibende Leistung
   • Deutsche Infrarotlampen sorgen für eine stabile Entfernungserkennung und Lichtwiderstand, während japanische Omron-Relais eine nahtlose Integration mit verschiedenen Türbetreibern gewährleisten.Die SMT-Produktion gewährleistet die Chargenqualität.

B. Einzelheiten der technischen Parameter

III. Wie es funktioniert
Der Sensor arbeitet durch die Übertragung eines Infrarotstrahls. Wenn ein Objekt diesen Strahl innerhalb der Detektionszone blockiert, ändert er das vom Empfänger empfangene Signal.Diese Änderung veranlasst den Selbsterkennungsmechanismus, die Bewegung der Tür zu steuernIn Sicherheitssystemen kann es bei Strahlunterbrechung ein Alarmsignal auslösen.

IV. Installationsrichtlinien

1. Öffnen Sie die Vorderseite des IR-20M.
2. Die Kabel werden in die entsprechenden Gehäuse eingelegt und mit der entsprechenden Montage an die Wand befestigt.
3. Schließen Sie die Stromversorgung innerhalb des angegebenen Spannungsbereichs an.
4. Überprüfen Sie, ob die Rotleuchte am Empfänger aktiviert ist; sie sollte mit der richtigen Positionierung ausgeschaltet sein.
5. Decken Sie den Sensor mit der Frontplatte ab und befestigen Sie ihn.
6. Testen Sie die Reaktionsfähigkeit des Relais, indem Sie den Strahl wiederholt unterbrechen.

V. Anwendungsbereiche

1. - Ich weiß.Automation von Türen und Toren
   • Ideal für Körperinduktion in Tore und Anti-Betriebsdetektion in Türen und Fenstern.
2. - Ich weiß.Sicherheitssysteme
   • Geeignet für Sicherheitsvorrichtungen in Schulen, Geschäftsgebäuden, Krankenhäusern und Häusern.

VI. Zusammenfassung
Der JUTAI IR-20-Sensor ist eine zuverlässige und effiziente Lösung für Außenerkennungsaufgaben.
