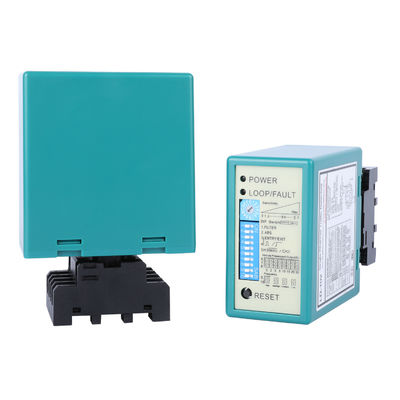

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Marke: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Modell: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Alternative Bezeichnungen: Loop-Detektor, Loop-Sensor, Fahrzeug-Loop-Sensor, Parken-Eingangssensor

Produktübersicht

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceEs dient als zuverlässige Komponente in automatisierten Systemen, die eine genaue Fahrzeugerkennung erfordern, wie Park- und Ausfahrtsbarrieren, industrielle Obertüren und Zugangskontrollstellen.

Das Gerät ist in der Lage, die Anwesenheit verschiedener Fahrzeugtypen, einschließlich Lastwagen, Motorräder und Gabelstapler, zu erkennen.Es bietet sowohl momentane als auch kontinuierliche Ausgabeoptionen durch seine Relaiskontakte, so dass es für eine Vielzahl von Steuerungsfunktionen wie das Öffnen eines Tores, das Aktivieren einer Leuchte oder das Zählen von Fahrzeugen verwendet werden kann.

Hauptmerkmale

• mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W

• Bereitstellt eine zuverlässige Erkennung für eine Vielzahl von Fahrzeugtypen wie Personenkraftwagen, Nutzfahrzeuge, Zweiräder-Motorräder und industrielle Gabelstapler

• Ausgestattet mit zwei separaten Relais-Ausgängen, die entweder zur Anzeige der Anwesenheit oder eines momentanen Auslöserereignisses verwendet werden können

• Durch eine verstellbare Empfindlichkeitssteuerung können die Installateure die Leistung des Detektors an die Schleifgröße, die Drahtdrehungen und die Installationsumgebung anpassen

• Mehrere Konfigurationsmöglichkeiten durch einfach zu bedienende DIP-Schalter-Einstellungen

• Unterstützt je nach Modellwahl sowohl Wechselstrom- als auch Gleichstromversionen

• Konzipiert für einen stabilen Betrieb in Innen- und Außenumgebungen, wenn sie in geeigneten Gehäusen installiert sind

Häufige Anwendungsfälle

• Automatisierte Parkschranksysteme, die vor dem Öffnen oder Schließen die Anwesenheit des Fahrzeugs erfordern

• Türen und Rollläden von Industrieanlagen, bei denen Gabelstapler und andere Maschinen erkannt werden müssen

• Mautstellen und Einreiseprüfstellen, an denen Fahrzeuge vor der Fahrt identifiziert werden müssen

• Zugangskontrollsysteme, die den Zugang aufgrund der Fahrzeugerkennung einschränken oder zulassen

• Anwendungen für Verkehrsmanagement und Fahrzeugzählung

• Zeitbasierte Eingabesysteme und Parkmanagementlösungen

• Lagerladestellen und Fahrzeugausrüstungszonen

Unterstützte Fahrzeugtypen

Der Loop-Detektor ist wirksam, um verschiedene Formen von Fahrzeugen mit Metallkörpern zu erkennen, einschließlich, aber nicht beschränkt auf:

• Standardfahrzeuge

• Nutzfahrzeuge und Lieferwagen

• Motorräder und Roller

• Kraftfahrzeuge und andere Kraftfahrzeugmaschinen

• Andere Fahrzeuge mit ausreichender Metallmasse, um das Schleiffeld zu verändern

Eine ordnungsgemäße Installation der Induktionsschleife ist unerlässlich, um einheitliche und genaue Erkennungswerte zu erzielen.

Erkennungsmethoden

Dieses Gerät unterstützt zwei Hauptmethoden der Fahrzeugerkennung:

• Präsenzdetektionsmodus: Halten des Ausgangsrelais aktiv, solange ein Fahrzeug über der Schleife bleibt.

• Pulsdetektionsmodus: Erzeugt ein kurzes Ausgangssignal, wenn ein Fahrzeug zum ersten Mal erkannt wird.

Erfassungseinstellungen

• Empfindlichkeitsstufe: Kann so eingestellt werden, dass ein ordnungsgemäßer Betrieb mit verschiedenen Schleifkonfigurationen gewährleistet wird.Weniger empfindliche Einstellungen funktionieren besser bei größeren Schleifen oder stark frequentierten Gebieten.

• Relais-Aktivierungszeit: Die Ausgangsdauer kann so eingestellt werden, dass sie den Bedürfnissen des gesteuerten Geräts entspricht, z. B. wie lange ein Tor offen bleiben soll.

• Auswahl des Modus: Wählen Sie zwischen verschiedenen Betriebsverhaltensweisen, einschließlich Autoreset, manuellem Halten, Testmodus und Frequenzoptionen, um Störungen zu reduzieren.

• Frequenzbereich: Einstellbar, um Kreuzgespräche zu verhindern, wenn mehrere Detektoren in unmittelbarer Nähe installiert sind

Für alle Anpassungen der DIP-Schalter-Einstellungen ist ein Neustart der Vorrichtung erforderlich.

Details zur Schleifeninstallation

Der Detektor beruht auf einer oder mehreren induktiven Schleifen, die im Boden installiert sind.Diese Schleifen bestehen typischerweise aus verzaubertem Kupferdraht, der in Schleifenform eingebaut und dann mit einem langlebigen Material wie Epoxid oder Asphalt in den Gehweg versiegelt wird.

Allgemeine Leitlinien für Schleifdrehungen auf der Grundlage der Schleifgröße:

• Schleifen um 3 bis 4 Meter im Umfang: 6 Drahtdrehungen

• Kreisläufe um 4 bis 6 Meter: 5 Kurven

• Kreisläufe um 6 bis 10 Meter: 4 Kurven

• Schleifen um 10 bis 20 Meter: 3 Kurven

• Schleifen über 20 Meter: 2 Kurven

Für optimale Ergebnisse sollten die Schleifen mindestens 2 Meter voneinander entfernt installiert werden, wenn mehrere Einheiten in demselben Bereich verwendet werden.Längere Kabelläufe zwischen der Schleife und dem Detektor sollten geschützte Kabel verwenden, um die Signalintegrität zu erhalten.

Stromversorgungsmöglichkeiten

• Modell LD-100: für 100-240 V Wechselstrom

• Modell LD-102: für 12-24 V Gleichspannung

Wählen Sie die Version aus, die mit Ihrer vorhandenen Stromquelle übereinstimmt, um einen korrekten Betrieb und eine einfachere Installation zu gewährleisten.

Warum es eine zuverlässige Wahl ist

• Von den Installateuren für den Einsatz in realen Park- und Zugangsanwendungen vertraut

• Flexibel genug, um verschiedene Fahrzeugtypen und Schleifenkonfigurationen zu bewältigen

• Einfach zu konfigurieren und ohne komplizierte Programmierung anzupassen

• Konzipiert für langfristige Zuverlässigkeit in Innen- und Außenumgebungen

• Kompatibel mit einer Vielzahl von Torsteuerungen, Zugangssystemen und Automatisierungseinrichtungen

Produktparameter:



Schalter 2 (Einstellungen für den Tiefschalter)


1.DIP 1 und DIP 2 Einstellung von Sonderfunktionen


2.DIP 3 und DIP 4 Einstellung des Relais B Ausgang


3. DIP 5 Einstellung automatischer Neustellung


4. DIP 6 & DIP 7 & DIP 8 Einstellung von Relais A Verzögerung


5. DIP 9 & DIP 10 Einstellfrequenz (40 K bis 100 KHz).



Einrichtung der Schleife:





Im Vergleich zu anderen Marken



Massenproduktion:

Unsere Produktionslinie gewährleistet eine effiziente Massenproduktion, strenge Qualitätskontrolle und gründliche Vorlieferungstests, um Loop-Detektorprodukte von höchster Perfektion zu liefern.




LD-100 Einzelkanal, Box, 1 Typ 11pin verbindet 100-240VAC ((EU-Standard)
LD-102 Einzelkanal, in einer Box, 1 Typ 11pin verbindet 12-24VADC ((EU-Standard)
LD-105 Einzelkanal, Box, 2 Typ 11pin verbindet 100-240VAC ((USA-Standard)
LD-106 Einzelkanal, Box, 2 Typ 11pin verbindet 12-24VADC ((USA-Standard)



Zertifizierung:




Häufige Fragen:

1. Wie können wir Ihnen vertrauen? JUTAI ist ein professioneller Hersteller von Fahrzeugschleifenmeldern mit mehr als 15 Jahren Erfahrung. Wir haben alle Marken aus Europa und China getestet, um die Unterschiede zu verstehen.Unser Schleifendetektor eignet sich für Ihre Projekte..

2. Warum uns wählen? Wir streben eine Win-Win-Geschäftssituation an!!!

   • Der JUTAI-Schleifenmelder ist ab Lieferdatum mit einer 2-jährigen Garantie ausgestattet.
   • 24/7 After-Sales-Service, mit Online-Support für technische Probleme.
   • Wir akzeptieren kleine oder große Aufträge (OEM/ODM).
   • Ersatz neuer Produkte im Falle von Produktproblemen.
   • Marktschutz für die Kunden.

3. Was ist Ihr MOQ? Wir akzeptieren Musterbestellungen oder große Bestellungen. Wir verstehen, dass neue Kunden möglicherweise Proben testen möchten, um unsere Qualität und unseren Service zu bewerten.

4. Die Lieferzeit beträgt etwa 2 bis 10 Werktage, abhängig von der genauen Bestellmenge und der Lagerfläche.

5. Können Ihre Produkte angepasst werden? Ja, sicher. Bitte besprechen Sie Ihre genauen Anforderungen mit unserem Vertriebsteam, da wir OEM/ODM-Dienstleistungen anbieten.
