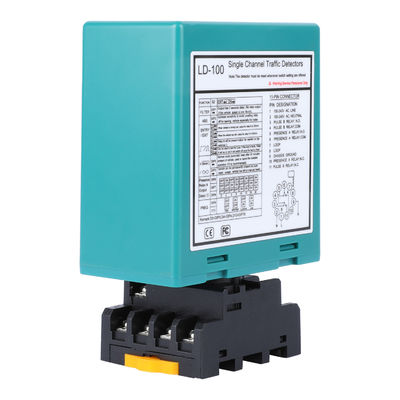

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Marke: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

​Modell:​​ LD-100 (AC 100–240 V) / LD-102 (DC 12–24 V)

​Alternative Namen:​​ Schleifendetektor, Schleifensensor, Fahrzeugschleifensensor, Parkeinfahrtssensor

Produktübersicht

Dieser Einkanal-Schleifendetektor wurde entwickelt, um Fahrzeuge zu identifizieren, indem er Änderungen im elektromagnetischen Feld erfasst, das von einer ordnungsgemäß installierten Induktionsschleife erzeugt wird, die in oder unter der Bodenoberfläche platziert wird. Es dient als zuverlässige Komponente in automatisierten Systemen, die eine genaue Fahrzeugerkennung erfordern, wie z. B. Parkeinfahrts- und -ausfahrtsschranken, industrielle Sektionaltore und Zugangskontrollpunkte.

Das Gerät ist in der Lage, das Vorhandensein verschiedener Fahrzeugtypen zu erkennen, darunter Lastkraftwagen, Motorräder und Gabelstapler. Über seine Relaiskontakte bietet er sowohl Momentan- als auch Dauerausgangsoptionen, sodass er für eine Vielzahl von Steuerfunktionen wie das Öffnen eines Tors, das Aktivieren eines Lichts oder das Zählen von Fahrzeugen verwendet werden kann.

Hauptmerkmale

• Entwickelt für den Einsatz mit induktiven Fahrzeugschleifen, die auf Parkplätzen, Laderampen und Industrieeinfahrten installiert sind

• Bietet zuverlässige Erkennung für eine Vielzahl von Fahrzeugtypen wie Personenkraftwagen, Nutzfahrzeuge, zweirädrige Motorräder und Industriegabelstapler

• Ausgestattet mit zwei separaten Relaisausgängen, die entweder zur Anwesenheitsanzeige oder zur Anzeige eines momentanen Auslöseereignisses verwendet werden können

• Durch die einstellbare Empfindlichkeitssteuerung können Installateure die Detektorleistung an die Schleifengröße, die Kabelwindungen und die Installationsumgebung anpassen

• Durch benutzerfreundliche DIP-Schaltereinstellungen stehen mehrere Konfigurationsoptionen zur Verfügung

• Unterstützt je nach Modellauswahl sowohl Wechselstrom- als auch Gleichstromversionen

• Konzipiert für einen stabilen Betrieb sowohl im Innen- als auch im Außenbereich bei Installation in geeigneten Gehäusen

Häufige Anwendungsfälle

• Automatisierte Parkschrankensysteme, die vor dem Öffnen oder Schließen die Anwesenheit eines Fahrzeugs erfordern

• Türen und Rollläden von Industrieanlagen, an denen Gabelstapler und andere Maschinen erkannt werden müssen

• Mautstellen und Einfahrtskontrollpunkte, an denen Fahrzeuge vor der Weiterfahrt identifiziert werden müssen

• Zugangskontrollsysteme, die den Zugang basierend auf der Fahrzeugerkennung beschränken oder zulassen

• Anwendungen für Verkehrsmanagement und Fahrzeugzählung

• Zeitbasierte Zutrittssysteme und Parkmanagementlösungen

• Lagerladerampen und fahrzeugbetriebene Gerätebereiche

Unterstützte Fahrzeugtypen

Der Schleifendetektor eignet sich zur Erkennung verschiedener Formen von Fahrzeugen mit Metallkarosserie, einschließlich, aber nicht beschränkt auf:

• Standard-Personenkraftwagen

• Nutzfahrzeuge und Lieferwagen

• Motorräder und Roller

• Industriestapler und Kleinmaschinen

• Andere Fahrzeuge mit ausreichender metallischer Masse, um das Schleifenfeld zu verändern

Die ordnungsgemäße Installation der Induktionsschleife ist wichtig, um konsistente und genaue Erkennungsergebnisse sicherzustellen.

Erkennungsmethoden

Dieses Gerät unterstützt zwei Hauptmethoden zur Fahrzeugerkennung:

• ​Anwesenheitserkennungsmodus:​​ Hält das Ausgangsrelais aktiv, solange sich ein Fahrzeug über der Schleife befindet. Nützlich, um ein Tor offenzuhalten oder anzuzeigen, dass ein Platz belegt ist.

• ​Impulserkennungsmodus:​​ Erzeugt ein kurzes Ausgangssignal, wenn ein Fahrzeug zum ersten Mal erkannt wird. Wird häufig verwendet, um eine Aktion auszulösen, z. B. das Öffnen einer Schranke oder das Aufzeichnen eines Zutritts.

Erkennungseinstellungen

• ​Empfindlichkeitsstufe:​​ Kann angepasst werden, um einen ordnungsgemäßen Betrieb mit verschiedenen Schleifenkonfigurationen sicherzustellen. Empfindlichere Einstellungen eignen sich für kleinere oder weniger Drahtwindungen. Weniger empfindliche Einstellungen funktionieren besser bei größeren Schleifen oder stark frequentierten Bereichen.

• ​Relaisaktivierungszeit:​​ Die Ausgangsdauer kann so eingestellt werden, dass sie den Anforderungen des gesteuerten Geräts entspricht, z. B. wie lange ein Tor geöffnet bleiben soll.

• ​Modusauswahl:​​ Wählen Sie zwischen verschiedenen Betriebsverhalten, einschließlich Auto-Reset, manuellem Halten, Testmodus und Frequenzoptionen, um Störungen zu reduzieren.

• ​Frequenzbereich:​​ Einstellbar, um Übersprechen zu verhindern, wenn mehrere Detektoren in unmittelbarer Nähe installiert sind

Alle an den DIP-Schaltereinstellungen vorgenommenen Änderungen erfordern einen Reset des Geräts, damit sie wirksam werden.

Details zur Schleifeninstallation

Der Detektor basiert auf einer oder mehreren Induktionsschleifen, die im Boden installiert werden. Diese Schleifen bestehen typischerweise aus Kupferlitzen, die in Schleifenform verlegt und dann mit einem haltbaren Material wie Epoxidharz oder Asphalt im Straßenbelag versiegelt werden.

Allgemeine Hinweise für Schleifenkurven basierend auf der Schleifengröße:

• Schleifen mit einem Umfang von etwa 3 bis 4 Metern: 6 Drahtwindungen

• Schleifen etwa 4 bis 6 Meter: 5 Runden

• Schleifen etwa 6 bis 10 Meter: 4 Kurven

• Schleifen etwa 10 bis 20 Meter: 3 Kurven

• Schleifen über 20 Meter: 2 Kurven

Um optimale Ergebnisse zu erzielen, sollten die Schleifen mindestens 2 Meter voneinander entfernt installiert werden, wenn mehrere Einheiten im selben Bereich verwendet werden. Bei längeren Kabelstrecken zwischen der Schleife und dem Detektor sollten abgeschirmte Kabel verwendet werden, um die Signalintegrität zu gewährleisten.

Stromversorgungsoptionen

• ​Modell LD-100:​​ Entwickelt für 100–240 V Wechselstrom

• ​Modell LD-102:​​ Entwickelt für 12-24V DC-Stromeingang

Wählen Sie die Version, die zu Ihrer vorhandenen Stromquelle passt, um einen korrekten Betrieb und eine einfachere Installation zu gewährleisten.

Warum es eine zuverlässige Wahl ist

• Installateure vertrauen darauf, dass sie in realen Park- und Zugangsanwendungen eingesetzt werden

• Flexibel genug, um verschiedene Fahrzeugtypen und Schleifenkonfigurationen zu bewältigen

• Einfache Konfiguration und Anpassung ohne komplizierte Programmierung

• Entwickelt für langfristige Zuverlässigkeit im Innen- und Außenbereich

• Kompatibel mit einer Vielzahl von Torsteuerungen, Zugangssystemen und Automatisierungsgeräten

Produktparameter:



Schalter 2 (Dipschalter-Einstellungen)


1.DIP 1 und DIP 2 Sonderfunktionen einstellen


2.DIP 3 und DIP 4 stellen den Ausgang von Relais B ein


3. DIP 5 Einstellung des automatischen Resets


4. DIP 6 & DIP 7 & DIP 8 Einstellung der Verzögerung von Relais A


5. DIP 9 und DIP 10 stellen die Frequenz ein (40 K bis 100 KHz). Wird verwendet, um Störungen zu vermeiden



Schleifeninstallation:






Im Vergleich zu anderen Marken



Massenproduktion:

Unsere Produktionslinie gewährleistet eine effiziente Massenproduktion, strenge Qualitätskontrolle und gründliche Tests vor dem Versand, um Schleifendetektorprodukte von höchster Perfektion zu liefern.




LD-100 Einzelkanal, verpackt, 1 Typ 11-Pin verbindet 100-240 VAC (EU-Standard)
LD-102 Einzelkanal, verpackt, 1 Typ 11-polig, verbindet 12–24 VA DC (EU-Standard).
LD-105 Einkanal, verpackt, 2-polig, 11-polig, verbindet 100–240 VAC (USA-Standard).
LD-106 Einkanal, verpackt, 2-polig, 11-polig, verbindet 12–24 VA DC (USA-Standard).



Zertifizierung:




FAQ:

1. Wie können wir Ihnen vertrauen? JUTAI ist ein professioneller Hersteller von Fahrzeugschleifendetektoren mit über 15 Jahren Erfahrung. Wir haben alle Marken aus Europa und China getestet und die Unterschiede verstanden. Unser Schleifendetektor ist für Ihre Projekte geeignet.

2. Warum uns wählen? Wir streben eine Win-Win-Geschäftssituation an!!!

   • Für den JUTAI-Schleifendetektor gilt eine Garantie von 2 Jahren ab Lieferdatum.
   • 24/7-Kundendienst mit Online-Support bei technischen Problemen.
   • Wir akzeptieren kleine oder große Bestellungen (OEM/ODM).
   • Ersatz neuer Produkte im Falle eines Produktproblems.
   • Marktschutz für Kunden.

3. Was ist Ihr MOQ? Wir akzeptieren Musterbestellungen oder Großaufträge. Wir verstehen, dass neue Kunden möglicherweise Muster testen möchten, um unsere Qualität und unseren Service zu beurteilen.

4. Wie lange ist Ihre Lieferzeit? Je nach genauer Bestellmenge und Lagerverfügbarkeit ca. 2 bis 10 Werktage.

5. Können Ihre Produkte individuell angepasst werden? Ja, sicherlich. Bitte besprechen Sie Ihre genauen Anforderungen mit unserem Vertriebsteam, da wir OEM/ODM-Dienstleistungen anbieten.
