JUTAI Induktionsschleifen-Fahrzeugdetektor

Wo werden JUTAI Schleifendetektoren eingesetzt?

• Parkplätze & Garagen: Ideal für JUTAI-Benutzer, die die Fahrzeug-Ein-/Ausfahrtserkennung und die Parkraumverwaltung verwalten und einen effizienten Verkehrsfluss in gewerblichen und privaten Garagen gewährleisten.
• Mautstraßen & Elektronische Mauterhebung (ETC): JUTAI Induktionsschleifendetektoren ermöglichen eine präzise Fahrspurerkennung und unterstützen nahtlose ETC-Transaktionen, wodurch Staus reduziert werden.
• Gated Communities & Privatstraßen: Erhöhen Sie die Sicherheit für gesicherte Bereiche mit JUTAI Detektoren und bieten Sie eine zuverlässige Fahrzeugzugangskontrolle, um unbefugten Zutritt zu verhindern.
• Gewerbe- & Industrieparks: JUTAI Schleifendetektoren vereinfachen die Verwaltung von Lkws und Besucherfahrzeugen, rationalisieren die Logistik und gewährleisten ein geordnetes Parken in Industriegebieten.
• Flughäfen & Bahnhöfe: Perfekt für JUTAI’s Luftfahrt- und Bahnkunden, die die Überwachung von Logistikfahrzeugen erleichtern und einen reibungslosen Waren- und Personenverkehr gewährleisten.
• Veranstaltungs- & Ausstellungsparkplätze: JUTAI Detektoren bieten eine genaue temporäre Fahrzeugzählung und helfen Veranstaltern, die Parkkapazität zu verwalten und Überfüllung zu vermeiden.
• Intelligente Verkehrssysteme: Integrieren Sie JUTAI Induktionsschleifendetektoren in intelligente Verkehrssysteme für Echtzeit-Verkehrsflussstatistiken, um datengestützte Entscheidungen im Verkehrsmanagement zu unterstützen.
• Flotten- & Liefermanagement: JUTAI Detektoren erfassen die Ein- und Ausfahrt von Fahrzeugen und ermöglichen es Unternehmen, Flottenbewegungen zu überwachen und Lieferpläne zu optimieren.
• Busdepots & Öffentlicher Nahverkehr: Gewährleisten Sie einen zuverlässigen Betrieb des öffentlichen Nahverkehrs mit JUTAI Detektoren und unterstützen Sie die genaue Erkennung von Bussen und anderen öffentlichen Verkehrsmitteln.
• Autobahn- & Straßenverkehrssicherheitssysteme: JUTAI Schleifendetektoren bieten eine kritische Fahrzeuganwesenheitserkennung und erhöhen die Verkehrssicherheit, indem sie bei Bedarf Warnungen oder Verkehrskontrollmaßnahmen auslösen.

Hauptmerkmale des JUTAI Induktionsschleifen-Fahrzeugdetektors

• Dual-Channel-Erkennung: JUTAI’s separate CH1- und CH2-Kanäle unterstützen die Überwachung mehrerer Fahrspuren, wodurch zusätzliche Detektoren überflüssig werden und die Installationskosten gesenkt werden.
• Hohe Genauigkeit: Der JUTAI Detektor sorgt für keine Fehltriger und liefert eine konstante Leistung auf allen Fahrbahnoberflächen—von Asphalt bis Beton—für einen zuverlässigen Langzeitgebrauch.
• Einstellbare Empfindlichkeit: Mit einer 8-stufigen Empfindlichkeitseinstellung über den DIP-Schalter können JUTAI Detektoren für verschiedene Schleifengrößen optimiert und an verschiedene Parkplatz- und Straßenlayouts angepasst werden.
• Relaisausgang: JUTAI’s integrierter Relaisausgang verbindet sich direkt mit Schranken und Zugangskontrollsystemen und ermöglicht eine Plug-and-Play-Integration mit bestehenden JUTAI- oder Drittanbieter-Zugangskonfigurationen.
• LED-Statusleuchten: Klare LED-Anzeigen (Power: Rot, Erkennung: Grün) an JUTAI Detektoren vereinfachen die Fehlersuche und ermöglichen es Wartungsteams, Probleme mit Strom, Erkennung oder Schleifenstatus schnell zu identifizieren.
• Einfache Installation: JUTAI Induktionsschleifendetektoren arbeiten nahtlos mit Standardschleifen zusammen, wodurch die Installationszeit verkürzt und Störungen der bestehenden Infrastruktur minimiert werden.

Technische Daten des JUTAI Induktionsschleifen-Fahrzeugdetektors

Warum den JUTAI Induktionsschleifen-Fahrzeugdetektor wählen?

• Zugeschnitten auf die Parkautomatisierung: JUTAI Detektoren gewährleisten einen reibungslosen Betrieb der Schranken, reduzieren die Wartezeiten für die Benutzer und verbessern das gesamte Parkerlebnis.
• All-Vehicle-Erkennung: Von kleinen Autos bis zu großen Lkws liefern JUTAI Induktionsschleifendetektoren eine konstante Leistung und eliminieren Lücken in der Fahrzeugabdeckung.
• JUTAI anpassbare Einstellungen: Passen Sie die Empfindlichkeit und Frequenz an die spezifischen Schleifeninstallationen an, wodurch JUTAI Detektoren für verschiedene Innen- und Außenumgebungen geeignet sind.
• Langlebig & Zuverlässig: JUTAI Detektoren sind mit hochwertigen Komponenten gebaut und bieten eine lange Lebensdauer im Freien, halten rauen Wetterbedingungen und starker Beanspruchung stand.
• Nahtlose JUTAI Ökosystemintegration: Kombinieren Sie sie mit JUTAI automatischen Schranken, Ticketsystemen und Sicherheitstoren für eine vollständig integrierte Zugangskontrolllösung, wodurch Kompatibilitätsprobleme reduziert werden.

Anschlüsse

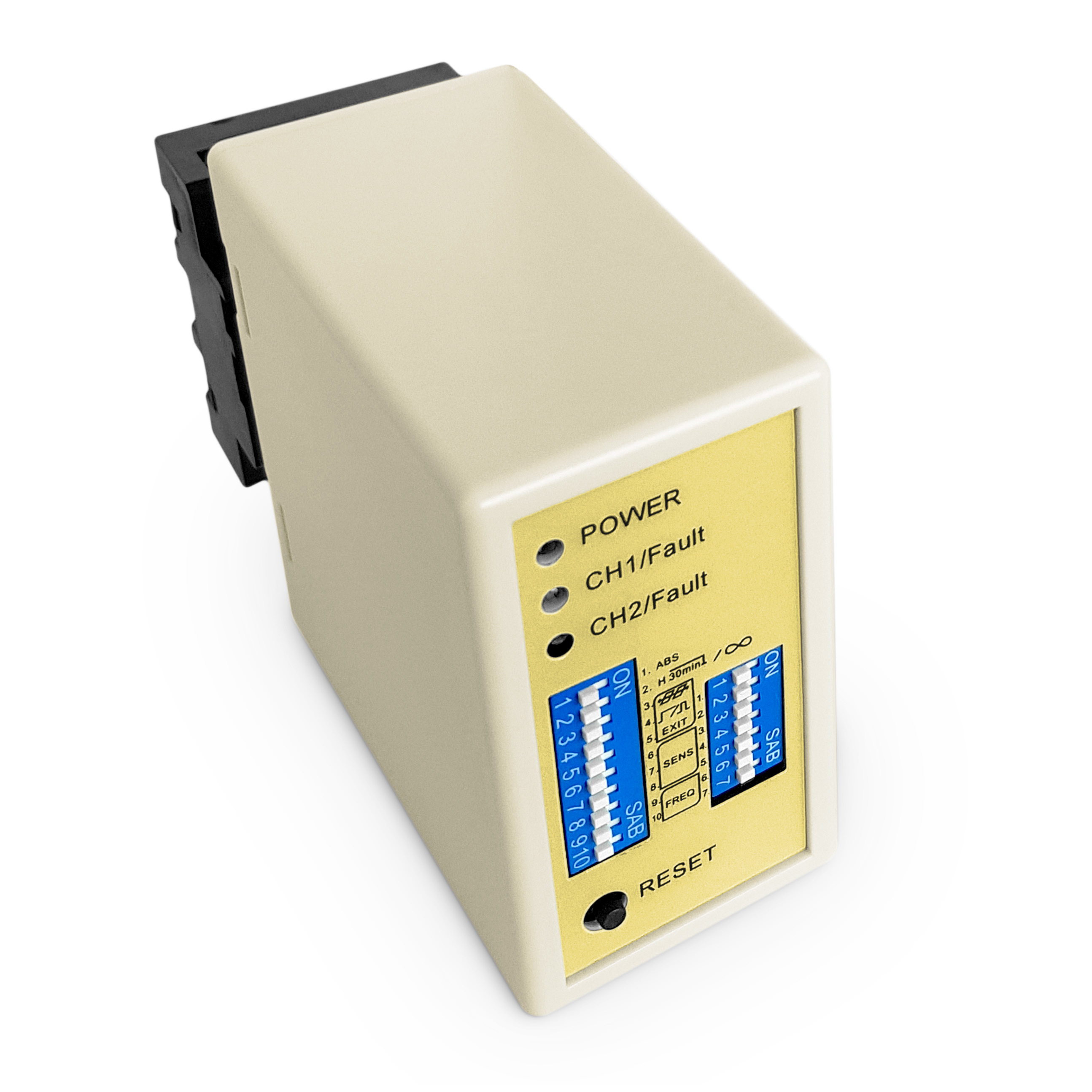

Anzeigen und Schalter:

• Power-LED (ROT): Leuchtet, um "Power ON" anzuzeigen.
• CH1 Erkennungs-LED:
  • Dauerhaft an: Zeigt die Fahrzeugerkennung an.
  • Langsames Blinken: Zeigt einen Schleifenkurzschluss oder unzureichende Windungen nach der Schleife an.
  • Schnelles Blinken: Zeigt einen Schleifenunterbrecher oder übermäßige Windungen nach der Schleife an.
• CH2 Erkennungs-LED:
  • Dauerhaft an: Zeigt die Fahrzeugerkennung an.
  • Langsames Blinken: Zeigt einen Schleifenkurzschluss oder unzureichende Windungen nach der Schleife an.
  • Schnelles Blinken: Zeigt einen Schleifenunterbrecher oder übermäßige Windungen nach der Schleife an.

Empfindlichkeitsauswahl:

• Die Einstellung von Empfindlichkeit und Frequenz erfolgt über einen 7-Wege-DIP-Schalter und 10-Wege-DIP-Schaltereinstellungen.
• Benutzer können aus 8 verschiedenen Empfindlichkeitseinstellungen wählen, indem sie die DIP-Schalterpositionen gemäß den bereitgestellten Tabellen konfigurieren.
• Die DIP-Schalter 6, 7 und 8 steuern die CH1-Empfindlichkeit, die von 0,8 (am wenigsten empfindlich) bis 0,015 (am empfindlichsten) reicht.
• Die DIP-Schalter 3, 4 und 5 steuern die CH2-Empfindlichkeit, die von 0,8 (am wenigsten empfindlich) bis 0,015 (am empfindlichsten) reicht.

3. Schalter 1=S1 : Kanalschleifenfunktionsauswahl (10-Wege-DIP-Schalter)

(1)(Schalter 1) DIP 1 & DIP 2 Spezielle Empfindlichkeitserhöhung für beide Anhänger (beide Kanäle).

(2)(Schalter 1=S1) D3, D4, D5 und (Schalter 2=S2) D1, D2 Einstellung Sonderfunktionen (Modus 1, 2, 3 Richtungserkennung. Modus 4, 5, 6 Normalmodus, zwei Schleifenerkennungen sind getrennt)

(3)(Schalter 1=S1) D6 & D7 & D8 und (Schalter 2=S2) D3 & D4 & D5 Einstellung CH1 und CH2 Empfindlichkeitsauswahl (Acht Stufen zur Auswahl).

(4)(Schalter 1=S1) D9 & D10 und (Schalter 2=S2) D6, D7 Frequenzeinstellung (20 K bis 100 KHz).

* Reset-Taste: Bitte beachten Sie: Der LD-200 muss jedes Mal zurückgesetzt werden, wenn eine Einstellung an den DIP-Schaltern vorgenommen wird.

Installationsvorkehrungen und Fehlerbehebung:

1. Die Spulen-Zuschnittsgröße und die Einbettungsrichtlinien sind in der Abbildung rechts dargestellt.
2. Es wird empfohlen, ferromagnetische Drähte für die Induktionsspule mit einer Gesamtlänge von bis zu 500 Metern zu verwenden.
3. Die Zuschnittsgröße der Spule sollte ein Rechteck mit einer Länge von 1,0 bis 2,0 Metern und einer Breite von 0,8 bis 1,2 Metern sein, wobei rechtwinklige Ecken so weit wie möglich vermieden werden sollten.
4. Empfohlene Installationsübersicht der typischen Grundspulenwindungen:

Bitte halten Sie bei der Installation den Produktstecker und die Buchse in vertikaler Richtung

Anwendung

Die JUTAI LD200/202 Doppelkanal-Fahrzeugschleifendetektorserie, ausgestattet mit Richtungsfunktionserkennung, ist ideal für zahlreiche Einzelkanal-Ein- und Ausfahrtsszenarien. In Kombination mit dem JUTAI One-Tür-Controller (Modell: AC-11), der JUTAI-Schranke (Modell: BR-110) und dem JUTAI-Langstrecken-RFID-Lesegerät (Modell: PUHF-9) sowie hochtemperaturbeständigen Schleifenspulen (Modell: JTHT-11) bildet sie eine nahtlose Lösung für Einzelkanal-Ein-/Ausgangszugangskontrollsysteme.

Das Funktionsprinzip ist wie folgt:

1. Eintrittsprozess:

   • Wenn ein Auto die Gemeinde oder den Parkplatz betritt, werden die beiden Schleifenspulen gleichzeitig gedrückt.
   • Der JUTAI Doppelkanal-Schleifendetektor (LD-200/202) löst das UHF-Lesegerät am Eingang aus.
   • Das UHF-Lesegerät liest die Karten-ID und sendet sie über den Wiegand-Ausgang an den Controller (AC-11).
   • Der Controller überprüft die Gültigkeit der ID und gibt ein Relaissignal aus, um die Schranke zu öffnen.
   • Das Auto betritt die Gemeinde oder den Parkplatz, und wenn es die Schranke passiert, senkt sich der Schrankenarm automatisch.
   • Der JUTAI Einzelkanal-Schleifendetektor (LD-100/102) gewährleistet Sicherheit und Anti-Zerkleinerungs-Funktionalität während dieses Prozesses.

2. Ausfahrtsprozess:

   • Wenn ein Auto die Gemeinde oder den Parkplatz verlässt, passiert es ein internes UHF-Lesegerät.
   • Der LD-200/LD-202 löst das UHF-Lesegerät aus, das die Karte liest und die ID an den Controller sendet.
   • Der Controller überprüft die Gültigkeit der ID und gibt ein Relaissignal aus, um die Schranke für das Auto zu öffnen.
   • Wenn das Auto die Schranke passiert, senkt sich der Schrankenarm automatisch.
   • Der LD-100/102 bietet Sicherheit und Anti-Zerkleinerungs-Funktionalität während dieses Prozesses.

3. Richtungserkennung:

   • Die Richtungsfunktionserkennung des LD-200/LD-202 stellt sicher, dass der Doppelkanalschleifendetektor das Signal nicht erneut auslöst, wenn das Auto ein anderes UHF-Lesegerät passiert, wodurch nur die Ein- oder Ausfahrtseinträge im System aufgezeichnet werden.

Der JUTAI LD-200/202 Doppelkanal-Schleifendetektor kann auch als zwei unabhängige Einzelkanal-Schleifendetektoren fungieren. Diese Konfiguration eignet sich für Standard-Parkplätze mit einem Eingang und einem Ausgang, bei denen sich eine Schranke und ein Langstreckenleser sowohl am Eingang als auch am Ausgang befinden.

In diesem Setup wird eine Schleifenspule verwendet, um das Lesegerät auszulösen und die Karte zu lesen, während die andere Schleifenspule der Anti-Zerkleinerungs-Funktion der Schranke gewidmet ist. Durch die Verwendung des LD-200/202 als zwei unabhängige Schleifendetektoren gibt es einen potenziellen Kostenvorteil aus wirtschaftlicher Sicht. Dieses Setup reduziert einige der Hardwarekosten, die mit der Verwendung separater Detektoren für jede Funktion verbunden sind.

Diese Funktionalität wird durch die Aktivierung der Independent Working Mode-Funktion des LD-200/202 erreicht, wodurch er in dieser doppelten Kapazität effektiv arbeiten kann.
