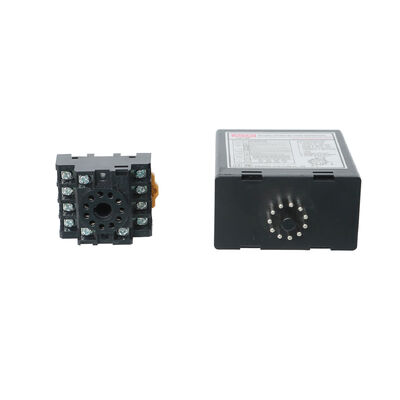

Schleifendetektor Einzel- und Doppelkanalmodelle für die Fahrzeuganwesenheits-Impulserkennung

Die JUTAI-Ein- und Doppelkanal-Schleifensensensoren sind professionelle Lösungen, die für eine genaue Fahrzeugpräsenz- und Pulsdetektion entwickelt wurden, ideal für die Zutrittskontrolle, Gate-Automatisierung,und Verkehrsmanagement-SzenarienMit industrieller Bauqualität und flexibler Konfiguration passen sich diese Detektoren nahtlos an Innen- und Außeninstallationen an und unterstützen gleichzeitig eine nahtlose Integration mit Gate-Controllern.Verkehrsrechner, und Zugangssysteme.

Unsere Produktpalette umfasst zwei Kernserien, um unterschiedliche Bedürfnisse zu erfüllen:

• Ein Kanal (LD100 AC / LD102 DC):Spezialisiert auf die grundlegende Fahrzeugpräsenz-Erkennung und pulsorientierte Aktionen, perfekt für einfache Tür- und Industrie-Tür-Automatisierung.
• Zweikanal (LD200 AC / LD202 DC):Ausgestattet mit fortschrittlichen Richtungsmess- und Verkehrszählfunktionen, für Ein-/Ausfahrtmanagement, Mautplätze und Dual-Zone-Überwachung.

Alle Detektoren sorgen für eine zuverlässige Identifizierung von Autos, Lastwagen, Motorrädern, Gabelstaplern und anderen Fahrzeugen und bieten eine gleichbleibende Leistung unter rauen Umweltbedingungen.

• 15+ Jahre spezialisierte Erfahrung in Fahrzeugerkundungstechnik mit Schwerpunkt Präsenz- und Impulserkennungssicherheit.
• Umfassende Produktpalette von grundlegenden Einkanallösungen bis hin zu fortschrittlichen Doppelkanalsystemen für komplexe Szenarien.
• Strenge Qualitätskontrolle und vollständige Vorlieferungstests, um eine langfristige Leistung in Anspruchsbereichen zu gewährleisten.
• Unterstützung für OEM/ODM-Anpassungen und Standardbestellungen, die auf spezifische Projektanforderungen zugeschnitten sind.
• Alle Produkte sind mit einer 2-jährigen Garantie und einem speziellen technischen Support für einen nahtlosen Einsatz versehen.

• Wählen SieEinzelkanalDetektoren für einfache Fahrzeugpräsenz-Erkennung und impulsausgelöste Automatisierung (z. B. Öffnen/Schließen von Toren).
• Wählen SieDoppelkanalDetektoren für Richtungsurteile, Verkehrszählung oder Präsenz-/Pulsdetektion in zwei Zonen (z. B. Eingangs-/Ausgangsmanagement).

Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen an die Präsenz-/Pulsdetektion zu besprechen, kostenlose Proben anzufordern oder ein wettbewerbsfähiges Angebot für Massenbestellungen zu erhalten.Die Ein- und Doppelkanal-Schleifensensensoren von JUTAI sind so konzipiert, dass sie präzise, zuverlässige Leistung für Ihre Zugriffskontrolle, Gate-Automatisierung und Verkehrsmanagementprojekte.

• Leistungs-LED (Rot):Licht, um "Anschalten" anzuzeigen.
• CH1-Erkennungs-LED:
  • Steady On: Anzeigt, dass das Fahrzeug erkannt wurde.
  • Langsames Blinzeln: Zeigt einen Kurzschluss oder unzureichende Drehungen nach der Schleife an.
  • Schnelles Blinken: Zeigt einen offenen Schleife oder übermäßige Drehungen nach der Schleife an.
• CH2-Erkennungs-LED:
  • Steady On: Anzeigt, dass das Fahrzeug erkannt wurde.
  • Langsames Blinzeln: Zeigt einen Kurzschluss oder unzureichende Drehungen nach der Schleife an.
  • Schnelles Blinken: Zeigt einen offenen Schleife oder übermäßige Drehungen nach der Schleife an.

Die Anpassung der Empfindlichkeit und der Frequenz wird durch eine 7-Wege- und eine 10-Wege-Anpassung erleichtert.Benutzer können aus 8 verschiedenen Empfindlichkeitseinstellungen wählen, indem sie die Positionen des Dip-Schalters gemäß den bereitgestellten Tabellen konfigurieren.

• Die Dip-Schalter 6, 7 und 8 regeln die CH1-Empfindlichkeit von 0,8 (am wenigsten empfindlich) bis 0,015 (am empfindlichsten).
• Die Dipschalter 3, 4 und 5 steuern die CH2-Empfindlichkeit von 0,8 (am wenigsten empfindlich) bis 0,015 (am empfindlichsten).

(1) (Schalter 1) DIP 1 und DIP 2 Sonderempfindlichkeitssteigerung für beide Anhänger (beide Kanäle).

(2) (Schalter 1=S1) D3, D4, D5 und (Schalter 2=S2) D1, D2 Spezialfunktionen für die Einstellung (Modus1, 2, 3 Richtungsdetektion, Modus 4, 5, 6 Normalmodus, zwei Schleifen sind getrennt)

(3) (Schalter 1=S1) D6 & D7 & D8 und (Schalter 2=S2) D3 & D4 & D5 Einstellung der CH1- und CH2-Empfindlichkeitswahl (Auswahl von acht Ebenen).

(4) (Schalter 1=S1) D9 & D10 und (Schalter2=S2) D6, D7 Einstellfrequenz (20 K bis 100 KHz).

1. Die Größe und Einbettungsrichtlinien für das Schneiden von Spulen sind in der Abbildung rechts dargestellt.
2. Es wird empfohlen, für die Induktionsspule ferromagnetische Drähte mit einer Gesamtlänge von bis zu 500 Metern zu verwenden.
3. Die Schnittgröße der Spule sollte ein Rechteck mit einer Länge von 1,0 bis 2,0 m und einer Breite von 0,8 bis 1,2 m sein, wobei möglichst rechte Winkel an den Ecken zu vermeiden sind.
4. empfohlene Installationsübersicht der typischen Grunddrehungen der Spule:

Bei der Installation halten Sie bitte den Stecker und die Steckdose in senkrechter Richtung

Die JUTAI LD200/202 Doppelkanal-Fahrzeugschleifensensorreihe mit Richtungserkennungsfunktion eignet sich ideal für zahlreiche Ein- und Ausstiegsszenarien mit nur einem Kanal.Bei Integration mit dem JUTAI One-Door-Steuergerät (Modell: AC-11), JUTAI-Torbarriere (Modell: BR-110) und JUTAI-Langstrecken-RFID-Lesegerät (Modell: PUHF-9), zusammen mit hochtemperaturbeständigen Schleifen (Modell: JTHT-11),Es stellt eine nahtlose Lösung für Ein-/Ausgangszugriffsysteme mit einem einzigen Kanal dar.

Der JUTAI LD-200/202 Double Channel Loop Detector kann auch als zwei unabhängige Einzelkanal-Loop-Detektoren funktionieren.bei der sowohl am Eingang als auch am Ausgang eine Barriere und ein Fernlesegerät vorhanden sind.

In diesem Aufbau wird eine Schleifenspule verwendet, um den Lesegerät auszulösen und die Karte zu lesen, während die andere Schleifenspule der Anti-Schlagfunktion der Barriere gewidmet ist.Durch die Nutzung der LD-200/202 als zwei unabhängige SchleifendetektorenDiese Einrichtung reduziert einen Teil der Hardwarekosten, die mit der Verwendung separater Detektoren für jede Funktion verbunden sind.

Diese Funktionalität wird erreicht, indem die Funktion "Unabhängiger Arbeitsmodus" des LD-200/202 aktiviert wird, sodass er in dieser doppelten Funktion effektiv arbeiten kann.
