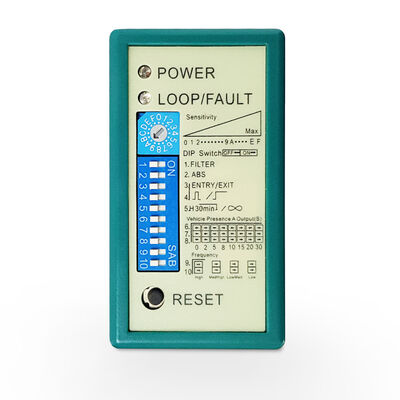

Einzel-Doppelkanal-Schleifsensor AC-DC-Leistung für industrielle Türen und Zugangskontrolle

Die JUTAI-Ein- und Doppelkanal-Schleifensensoren sind industrielle Erkennungslösungen, die für industrielle Türautomation und Zutrittskontrollsysteme optimiert wurden.mit einer Leistungseinstellung von 100 V bis 240 VSie sind robust zuverlässig und flexibel konfiguriert und liefern eine präzise Fahrzeugpräsenz und Pulserkennung, um die Effizienz des Arbeitsablaufs zu optimieren und die Sicherheit zu erhöhen.

Unsere Produktpalette bedient verschiedene Bedürfnisse der Industrie und der Zugangskontrolle:

• Ein Kanal (LD100 AC / LD102 DC):Ideal für die grundlegende Aktivierung von Industrietüren und die Einzelleitungssteuerung, wobei der Schwerpunkt auf einer zuverlässigen Präsenz-/Pulsdetektion liegt.
• Zweikanal (LD200 AC / LD202 DC):Ausgestattet mit Richtungsmessung und Dual-Zone-Überwachung, perfekt für Ein-/Ausgangszugangsverwaltung und koordinierte Industrietürbetriebe.

Alle Sensoren erkennen nahtlos Autos, Lastwagen, Gabelstapler und Motorräder und gewährleisten eine stabile Leistung in rauen Industrieumgebungen und an Zugangspunkten im Freien.

• Dual Power Flexibilität:Unterstützt AC 100-240V (permanente Industrieanlagen) und DC 12-24V (mobile/Rücklauf-Stromversorgung), an verschiedene Stromversorgungsbedingungen angepasst.
• Einstellbare Empfindlichkeit:Einzelkanalmodelle bieten eine 16-stufige Empfindlichkeits-Tuning; Dual-Channel-Varianten bieten eine 8-stufige unabhängige Einstellung pro Kanal und minimieren falsche Auslöser von Metallschutt oder benachbarter Ausrüstung.
• Konfigurierbare Betriebsarten:Präsenzmodus (Hält Industrietüren während des Fahrzeugdurchgangs offen), Impulsmodus (Trigger für einmalige Türaktivierung) und automatisches Zurücksetzen (Verhindert Fehlbetrieb);Dual-Channel fügt 3 Richtungserkennungsmodi für Zugangseingang/Ausgang Logik hinzu.
• Industrielle Haltbarkeit:Witterungsbeständig, staubfest, Betriebstemperaturbereich von -40 °C ~ +70 °C und 95% Nichtkondensationsfeuchtigkeitsbeständigkeit - resistent gegen industrielle Vibrationen, Staub und extremes Wetter.
• Echtzeitstatusüberwachung:LED-Anzeigen für Strom, Erkennungsstatus und Schleiffehler (Kurzschluss/offener Schaltkreis), die eine schnelle Fehlerbehebung vor Ort ermöglichen, um die Ausfallzeiten in der Industrie zu reduzieren.
• Nahtlose Integration der Zugriffssteuerung:Dual-Relay-Ausgänge (pro Kanal für Dual-Channel-Modelle) verbinden sich mit industriellen Türsteuerungen, Zutrittssteuerungen und Sicherheitssystemen - keine komplexe Programmierung ist erforderlich.
• Entwurf zur Verhinderung von Störungen:Die 4-stufige freie Auswahlfrequenz (20-80 kHz für den Einzelkanal, 20-100 kHz für den Doppelkanal) verhindert eine Kreuzung mit industriellen Maschinen oder benachbarten Detektionsschleifen.

• Einschaltkanäle:Industrie-Rollentür/Hochgeschwindigkeits-Tür-Aktivierung, Warehouse-Zugangs-Gate-Automatisierung, Gabelstapler-Eingangsdetektion, Ladestütz-Tür-Steuerung, einfache Zugriffspunkt-Präsenz-Erkennung.
• Zweikanal-Anwendungsfälle:Industriebezogene Zugangsverwaltung, koordinierter Doppeltürbetrieb, Zugangssteuerung mit Richtungslogik (nur Ein-/Ausfahrt), Zugang zu Mautstellen für Industriefahrzeuge,Mehrspurige Zugangskontrolle in Fabriken/Logistikparks.

• Mehr als 15 Jahre Erfahrung in der industriellen Fahrzeugerkennungstechnologie, die auf industrielle Tür- und Zugangskontroll-Arbeitsabläufe zugeschnitten ist.
• Dual Power Options (AC/DC) für einen flexiblen Einsatz in Fabriken, Lagerhallen und Zugangspunkten im Freien.
• Strenge Qualitätsprüfungen zur Gewährleistung der Beständigkeit gegen industrielle Vibrationen, Staub und extreme Temperaturen.
• OEM/ODM-Anpassungsunterstützung + Flexibilität bei Standardbestellungen, die sich an spezifische Projektanforderungen anpasst.
• 2 Jahre Garantie + 24/7 technischer Support für nahtlose Integration und langfristige Zuverlässigkeit.

• Wählen SieEinzelkanalSensoren für die grundlegende Aktivierung von Industrietüren und die Einzelleitungssteuerung.
• Wählen SieDoppelkanalSensoren für die gerichtete Zugangsverwaltung, Doppelzonenerkennung oder koordinierte industrielle Türsysteme.

• Leistungs-LED (Rot):Licht, um "Anschalten" anzuzeigen.
• CH1-Erkennungs-LED:
  • Steady On: Anzeigt, dass das Fahrzeug erkannt wurde.
  • Langsames Blinzeln: Zeigt einen Kurzschluss oder unzureichende Drehungen nach der Schleife an.
  • Schnelles Blinken: Zeigt einen offenen Schleife oder übermäßige Drehungen nach der Schleife an.
• CH2-Erkennungs-LED:
  • Steady On: Anzeigt, dass das Fahrzeug erkannt wurde.
  • Langsames Blinzeln: Zeigt einen Kurzschluss oder unzureichende Drehungen nach der Schleife an.
  • Schnelles Blinken: Zeigt einen offenen Schleife oder übermäßige Drehungen nach der Schleife an.

Die Anpassung der Empfindlichkeit und der Frequenz wird durch eine 7-Wege- und eine 10-Wege-Anpassung erleichtert.Benutzer können aus 8 verschiedenen Empfindlichkeitseinstellungen wählen, indem sie die Positionen des Dip-Schalters gemäß den bereitgestellten Tabellen konfigurieren.

• Die Dip-Schalter 6, 7 und 8 regeln die CH1-Empfindlichkeit von 0,8 (am wenigsten empfindlich) bis 0,015 (am empfindlichsten).
• Die Dipschalter 3, 4 und 5 steuern die CH2-Empfindlichkeit von 0,8 (am wenigsten empfindlich) bis 0,015 (am empfindlichsten).

(1) DIP 1 und DIP 2:Spezielle Empfindlichkeitssteigerung für beide Anhänger (beide Kanäle).

(2) D3, D4, D5 und Switch 2=S2 D1, D2:Einstellung von Spezialfunktionen (Modus 1, 2, 3 Richtungserkennung, Modus 4, 5, 6 Normalmodus, zwei Schleifenerkennung getrennt).

(3) D6 & D7 & D8 und Schalter 2=S2 D3 & D4 & D5:Einstellung der CH1- und CH2-Empfindlichkeitswahl (Auswahl von acht Stufen).

(4) D9 und D10 und Switch2=S2 D6, D7:Einstellfrequenz (20 K bis 100 KHz).

• Die Größe und Einbettungsrichtlinien für das Schneiden von Spulen sind in der Abbildung rechts dargestellt.
• Es wird empfohlen, für die Induktionsspule ferromagnetische Drähte mit einer Gesamtlänge von bis zu 500 Metern zu verwenden.
• Die Schnittgröße der Spule sollte ein Rechteck mit einer Länge von 1,0 bis 2,0 m und einer Breite von 0,8 bis 1,2 m sein, wobei möglichst rechte Winkel an den Ecken zu vermeiden sind.

Die JUTAI LD200/202 Doppelkanal-Fahrzeugschleifensensorreihe mit Richtungserkennungsfunktion eignet sich ideal für zahlreiche Ein- und Ausstiegsszenarien mit nur einem Kanal.Bei Integration mit dem JUTAI One-Door-Steuergerät (Modell: AC-11), JUTAI-Torbarriere (Modell: BR-110) und JUTAI-Langstrecken-RFID-Lesegerät (Modell: PUHF-9), zusammen mit hochtemperaturbeständigen Schleifen (Modell: JTHT-11),Es stellt eine nahtlose Lösung für Ein-/Ausgangszugriffsysteme mit einem einzigen Kanal dar.

Der JUTAI LD-200/202 Double Channel Loop Detector kann auch als zwei unabhängige Einzelkanal-Loop-Detektoren funktionieren.bei der sowohl am Eingang als auch am Ausgang eine Barriere und ein Fernlesegerät vorhanden sind.

In diesem Aufbau wird eine Schleifenspule verwendet, um den Lesegerät auszulösen und die Karte zu lesen, während die andere Schleifenspule der Anti-Schlagfunktion der Barriere gewidmet ist.Durch die Nutzung der LD-200/202 als zwei unabhängige SchleifendetektorenDiese Einrichtung reduziert einen Teil der Hardwarekosten, die mit der Verwendung separater Detektoren für jede Funktion verbunden sind.

Diese Funktionalität wird erreicht, indem die Funktion "Unabhängiger Arbeitsmodus" des LD-200/202 aktiviert wird, sodass er in dieser doppelten Funktion effektiv arbeiten kann.
