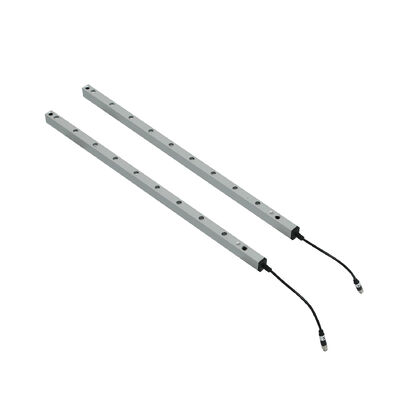

Der JUTAI CL-Serie Sicherheitslichtvorhang ist eine spezielle Schutzsensorlösung, die entwickelt wurde, um Personen zu schützen und die Betriebssicherheit in industriellen und gewerblichen Szenarien zu gewährleisten – mit einem klaren Fokus auf industrielle Automatiktore und Garagentore. Seine IP67-zertifizierte wasser- und staubdichte Struktur, gepaart mit bewährter Erkennungstechnologie, bildet ein unsichtbares Schutzgitter, das sofort auf unerwartete Eindringlinge reagiert und Quetschunfälle, Geräteschäden und Sicherheitsrisiken in stark frequentierten Torumgebungen abwehrt.
Diese Produktfamilie bietet eine umfangreiche Palette an Modellen mit unterschiedlichen Längen und Strahlenkonfigurationen, die auf die Abmessungen verschiedener Tortypen und spezifische Sicherheitsanforderungen zugeschnitten sind. Von kompakten 500-mm-Einheiten für kleine Garagentore bis hin zu groß angelegten 2500-mm-Systemen für industrielle Automatiktore ist jeder Lichtvorhang auf lange Haltbarkeit, präzise Erkennung und reibungslose Integration in bestehende Torsteuerungssysteme ausgelegt – wodurch Kompatibilitätsprobleme bei Nachrüstungen oder Neuinstallationen vermieden werden.
Die CL-Serie umfasst 9 Modelle mit zwei Strahlenkonfigurationen (8 Strahlen und 16 Strahlen) und fünf Längenoptionen, um das gesamte Spektrum der Industrie- und Garagentoranwendungen abzudecken:
*Der tatsächliche Erfassungsbereich kann je nach Umgebungsbedingungen wie Sonneneinstrahlung, Staub oder Feuchtigkeit variieren.
Der Lichtvorhang ist IP67-zertifiziert wasser- und staubdicht und eignet sich hervorragend für raue Torumgebungen – er widersteht Regen, Spritzwasser, starkem Staub und industriellen Ablagerungen. Sein hermetisch abgedichtetes Gehäuse aus Aluminiumlegierung hält zeitweiligem Eintauchen in Wasser und starker Staubansammlung stand und gewährleistet eine gleichbleibende Leistung für Garagentore im Freien, staubige automatische Lagertore oder feuchte Werkstatteingänge.
Funktioniert zuverlässig in einem Bereich von -20 °C bis +60 °C, wobei spezielle Modelle für extreme Tieftemperaturen bis zu -25 °C erhältlich sind. Diese Vielseitigkeit macht ihn ideal für automatische Türen in Kühlhäusern, Garagentore im Freien, die saisonalen Schwankungen ausgesetzt sind, und Industrietore in temperaturvariablen Einrichtungen.
- Normalmodus: Bietet umfassenden Schutz über den gesamten Erfassungsbereich und löst eine sofortige Torumkehr oder einen Stopp aus, wenn ein Strahl unterbrochen wird. Perfekt für stark frequentierte industrielle Automatiktore, bei denen Personen oder Gegenstände versehentlich in den Weg des Tors gelangen können.
- Ausblendmodus: Maßgeschneidert für Torlückeninstallationen, bei denen eine sequenzielle Strahlblockierung während des normalen Torschließvorgangs erwartet wird. Dieser Modus eliminiert Fehlalarme und behält gleichzeitig den Schutz vor unbeabsichtigtem Eindringen bei – entscheidend für Rolltore und Garagentore mit überlappenden Paneelen.
Mit einem Strahl Abstand von 100 mm kann der Lichtvorhang Objekte ab einer Größe von 50 mm erkennen, wodurch sichergestellt wird, dass keine potenziellen Gefahren übersehen werden. Dieses Maß an Präzision ist für den Quetschschutz unerlässlich und verhindert, dass sich Türen an Händen, Gliedmaßen oder kleinen Gegenständen in der Nähe von industriellen Automatiktoren und Garagentoren schließen.
CE-zertifiziert und konform mit den Sicherheitsstandards für Maschinen EN 61496, erfüllt das Produkt internationale Sicherheitsbestimmungen – garantiert Zuverlässigkeit und Konformität für weltweite Einsätze, ob für gewerbliche Garagentore oder Industrieanlagen, die grenzüberschreitend tätig sind.
Mit einem geringen Stromverbrauch (≤4 W) reduziert der Lichtvorhang die langfristigen Betriebskosten und die Umweltbelastung, ohne die Leistung zu beeinträchtigen. Dieses energiesparende Design ist ideal für den 24/7-Betrieb von industriellen Automatiktoren und häufig genutzten Garagentoren.
Ausgestattet mit standardmäßigen 5-poligen M8-Steckern und verstellbaren Montagehalterungen vereinfacht das Produkt die Installation an verschiedenen Tortypen. Farbcodierte Kabel vereinfachen die Verkabelung, und das System lässt sich nahtlos in die meisten Torsteuerungsfelder integrieren – wodurch die Einrichtungszeit sowohl für Neuinstallationen als auch für Nachrüstungen minimiert wird.
LED-Anzeigen sowohl am Sender als auch am Empfänger liefern klares Echtzeit-Feedback:
- Sender: Dauerhaft blaues Licht (Normalbetrieb), schnell blinkendes rotes Licht (Spannungsunregelmäßigkeit: <9V or>28V).
- Empfänger: Dauerhaft rotes Licht (Strahl blockiert/Eindringen erkannt), dauerhaft blaues Licht (keine Behinderung), blinkendes blaues Licht (Ausrichtung nach dem ersten Einschalten erforderlich).
Dies ermöglicht eine schnelle Fehlerbehebung und stellt sicher, dass Bediener den Systemstatus leicht überprüfen können.
- Schnelllauftore: Ermöglicht das sofortige Anhalten oder Umkehren von sich schnell schließenden Türen in Produktionsstätten, Distributionszentren und Logistikknotenpunkten – verhindert Quetschungen während schneller Abläufe.
- Rolltore: Schützt vor dem Einklemmen in Lagerhallen, hinteren Eingängen von Einzelhandelsgeschäften und Industrieanlagen mit häufiger Türnutzung.
- Sektionaltore: Bietet Sicherheitsüberwachung für große Industrietore in Fabriken und Lagerhallen und deckt weite Öffnungen mit zuverlässiger Erkennung ab.
- Kühlhaustore: Liefert konstante Leistung in Umgebungen mit niedrigen Temperaturen und hoher Luftfeuchtigkeit und verhindert das Schließen der Tür an Personen oder Geräten.
- Brandschutztore: Gewährleistet einen sicheren automatischen Verschluss in Notfällen, ohne Personen in der Nähe des Weges der Tür zu gefährden.
- Gewerbliche Garagentore: Bietet Quetschschutz für Laderampen, Parkgaragen und Geschäftseingänge mit hohem Fahrzeug- und Fußgängeraufkommen.
- Wohngaragentore: Schützt Familien, Haustiere und Eigentum, indem verhindert wird, dass sich die Tür an Personen oder Gegenständen in Einfahrten schließt.
- Lebensmittelverarbeitungsbetriebe: Hält Waschverfahren und hoher Luftfeuchtigkeit für automatische Türen in Produktionsbereichen stand.
- Lager- und Logistikzentren: Schützt Personen und Geräte in der Nähe von Türen von automatisierten Lager- und Bereitstellungssystemen.
- Automobilproduktionsanlagen: Schützt Arbeiter in der Nähe von Türen von automatisierten Montagelinien und Fahrzeug-Ein-/Ausgangspunkten.
Der Sicherheitslichtvorhang der CL-Serie bietet eine benutzerfreundliche Installation, die auf Türanwendungen zugeschnitten ist:
- Flexible Montagemöglichkeiten für die vertikale Installation an Türrahmen (kompatibel mit industriellen Automatiktoren und Garagentoren).
- Einfacher Ausrichtungsprozess, der durch LED-Anzeigen geführt wird – Gewährleistung einer präzisen Positionierung von Sender und Empfänger.
- Farbcodierte Kabel für eine unkomplizierte Verkabelung an Torsteuerungssysteme mit deutlichen Warnhinweisen zur Vermeidung von Schäden (NO/NC dürfen nicht an die Pluspole der Stromversorgung angeschlossen werden).
- Konfigurierbare NO/NC-Ausgabemodi über einfache Einrichtungsprozeduren, die sich an unterschiedliche Torsteuerungsanforderungen anpassen.
- Aktivierung des Ausblendmodus für Torlückenszenarien, wodurch Fehlalarme während des normalen Torschließvorgangs vermieden werden.
Das System bietet umfassende Diagnosefunktionen zur Lösung häufiger türbezogener Probleme:
- Langsam blinkende Lichter nach dem Einschalten: Richten Sie Sender und Empfänger für eine ordnungsgemäße Strahlausrichtung neu aus.
- Schnell blinkendes rotes Licht (Sender): Überprüfen Sie die Versorgungsspannung (stellen Sie sicher, dass sie zwischen 9 V und 28 V liegt).
- Lichtvorhang normal, aber keine Quetschschutzfunktion: Überprüfen Sie die Kabelverbindungen auf Fehler.
- Der Ausblendmodus kann nicht aktiviert werden: Stellen Sie sicher, dass während des Absenken der Tür kein Licht austritt und dass die Tür oder das Hindernis den minimalen kontinuierlichen Blockierabstand einhält.
Die routinemäßige Wartung ist einfach:
- Wischen Sie die optischen Linsen mit einem trockenen, weichen Tuch ab, um Staub oder Schmutz zu entfernen.
- Überprüfen Sie die Ausrichtung regelmäßig, insbesondere nach der Wartung der Tür.
- Halten Sie die Verbindungskabel von Hochspannungs- oder Hochstromleitern fern, um Störungen zu vermeiden.
- Vermeiden Sie das Biegen oder Verdrehen von Kabeln und schützen Sie den Empfänger vor direkter Sonneneinstrahlung, um Fehlfunktionen zu vermeiden.
- Torspezifisches Design: Entwickelt, um die einzigartigen Sicherheitsanforderungen von industriellen Automatiktoren und Garagentoren zu erfüllen, mit zwei Modi, um Fehlalarme zu vermeiden.
- Robuste Haltbarkeit: IP67-Schutz und Gehäuse aus Aluminiumlegierung gewährleisten eine lange Lebensdauer in rauen Türumgebungen – im Freien, staubig oder feucht.
- Globale Konformität: Erfüllt internationale Sicherheitsstandards und eignet sich für den weltweiten Einsatz in gewerblichen und industriellen Umgebungen.
- Einfache Integration: Kompatibel mit den meisten bestehenden Torsteuerungssystemen, wodurch Installationszeit und -kosten reduziert werden.
- Anpassungsoptionen: 9 Standardmodelle plus spezielle Tieftemperaturversionen, passend für jede Türgröße oder Umgebung.
- Engagierter Support: Umfassende technische Unterstützung, einschließlich Installationsanleitung und Fehlerbehebung für türspezifische Anwendungen.
Der Sicherheitslichtvorhang der CL-Serie ist in 9 Standardmodellen erhältlich, mit Optionen für 8-Strahl- oder 16-Strahl-Konfigurationen und Längen von 500 mm bis 2500 mm. Für kundenspezifische Anforderungen – wie z. B. extreme Temperaturbeständigkeit oder spezielle Türintegration – wenden Sie sich mit Ihren Anwendungsdetails an unser Vertriebsteam.
- Sendeeinheit
- Empfängereinheit
- Montagehalterungen und -zubehör
- Anschlusskabel (Sender: 8 m; Empfänger: 4 m)
- Benutzerhandbuch und Installationsanleitung
Für Produktspezifikationen, Preise, Muster oder technische Beratung wenden Sie sich bitte an:
Schützen Sie Ihre industriellen Automatiktore und Garagentore mit dem IP67 wasserdichten Sicherheitslichtvorhang von JUTAI – zuverlässiger Schutz, der sich an die individuellen Anforderungen Ihres Tors anpasst und Sicherheit und Konformität für die kommenden Jahre gewährleistet.
