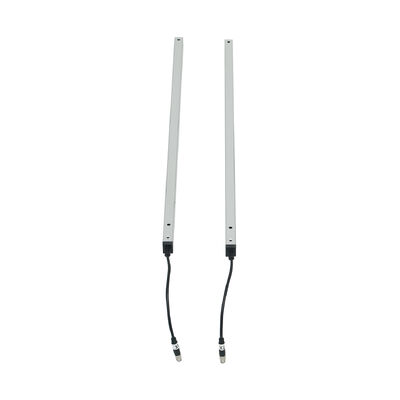

Sensoren für Sicherheitslichtvorhänge zum Schutz von Türöffnungen und zur Erkennung der Sicherheit des Personals
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Zertifizierung | CE |
| Modellnummer | Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. |
| Dokumentieren | CL05-8L User Manual.pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | Karikatur |
| Lieferzeit | 5 - 8 Arbeitstage |
| Zahlungsbedingungen | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Versorgungsmaterial-Fähigkeit | 1000 Stück pro Monat |
Produktdetails
| IP-Bewertung | IP67 | Funktion | Stanzen |
|---|---|---|---|
| Schaltabstand | 8m | Material | Aluminiumlegierung |
| Besonderheit | Korrosionsbeständig | Netzspannung | DC12-24V |
| Betriebstemperatur | -20 ~ 60 ℃ | Betriebsstrom | <50ma> |
| Ausgabe | Nr. Nc, COM | Arbeitsstrom | <20mA@DC12V-24V |
| Spezifikation | 2000*21*15 mm | ||
| Hervorheben | IP67 Sicherheitsleuchtvorhang,Lichtsensor zum Schutz der Türlücke,Lichtvorhang zur Erkennung der Sicherheit des Personals |
||
Produkt-Beschreibung
Sicherheitslichtschranken-Sensoren für Türspaltsicherung und Personensicherheit
Sicherheitslichtschranke für Türspaltsicherung und Personensicherheit
Die JUTAI CL20-8L Sicherheitslichtschranke ist ein professionelles Schutzerfassungssystem, das entwickelt wurde, um Gefahren an Türspalten zu begegnen und die Personensicherheit zu gewährleisten. Sie bildet ein unsichtbares 8-Strahlen-Lichtgitter zwischen Sender und Empfänger, das sofort Sicherheitsreaktionen (z. B. Türumkehr, Stoppen) auslöst, wenn Personen, Objekte oder Geräte in den Türspalt oder den Erfassungsbereich eindringen. Geeignet für automatische Türen, Rolltore, Schnelllauftore und industrielle Zugangstüren, verhindert sie effektiv Einklemmen, Quetschen und Kollisionsunfälle in gewerblichen und industriellen Umgebungen.
Kernspezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CL20-8L |
| Betriebsspannung | DC12-24V |
| Betriebsstrom | Sender: <65mA bei DC12V; Empfänger: <20mA bei DC12V |
| Ausgangskonfiguration | Schließer/Öffner-Relaisausgang (Standard Schließer, konfigurierbar auf Öffner) |
| Schutzart | IP67 (staubdicht + wasserdicht) |
| Gehäusematerial | Aluminiumlegierung |
| Erfassungsbereich (Sender zu Empfänger) | 1-8m |
| Maximale Schutzhöhe | 1729mm |
| Anzahl der Fotodioden | 8 Strahlen |
| Kabellänge | Sender: 8m; Empfänger: 4m |
| Steckverbindertyp | Sender: 5-poliger M8-Stecker; Empfänger: 5-poliger M8-Stecker |
| Betriebstemperatur | -20°C ~ +60°C |
| Hauptfunktion | Türspaltsicherung + Personensicherheit + Blanking-Modus (Fehlalarmunterdrückung) |
| LED-Statusanzeigen | Sender: Dauerblau (Normalbetrieb); Schnell rot blinkend (Spannung <9V or>28V) Empfänger: Dauerrot (Objekt/Person blockiert); Dauerblau (keine Blockade); Blau blinkend (erstmaliges Einschalten, Fehlausrichtung Sender-Empfänger) |
Hauptfunktionen & Vorteile
1. Spezialisierung auf Türspaltsicherung
- Zielt auf Gefahren an Türspalten ab: Verhindert das Einklemmen von Händen, Gliedmaßen oder Objekten im Spalt während des Schließens der Tür (ideal für Rolltore, Schnelllauftore und automatische Türen)
- Unterstützung des Blanking-Modus: Blockiert den ersten Kanal, ohne Sicherheitsreaktionen auszulösen, passt sich an Türspaltstrukturen an und vermeidet Fehlalarme durch normalen Türbetrieb
2. Zuverlässige Personensicherheit
- 8-Strahlen-Vollabdeckung: Eliminiert Sicherheitsblindflecken im Türbereich, erkennt Personen oder Objekte, die in die Erfassungszone eindringen, präzise
- Sofortige Reaktion: Löst Türumkehr/Stoppen sofort bei Unterbrechung des Strahls aus, ohne Zeitverzögerung für Hochrisikoszenarien
3. Langlebiges & anpassungsfähiges Design
- IP67-Schutz: Hält Staub, Wasserspritzern und zeitweisem Eintauchen stand, geeignet für industrielle Innen-/Außenumgebungen
- Breiter Temperaturbereich: Arbeitet stabil in Kälte (-20°C) oder Hitze (+60°C) in Werkstattumgebungen
- Robustes Gehäuse aus Aluminiumlegierung: Widersteht mechanischem Verschleiß, Vibrationen und Korrosion für den Langzeitgebrauch
4. Einfache Installation & Konfiguration
- Farbcodierte Verkabelung: Vereinfacht den Anschluss ohne professionelle Anleitung
- Verstellbare Montage: Passt sich verschiedenen Türrahmenstrukturen an, mit klaren Montagebohrungsanzeigen für schnelle Positionierung
- Konfigurierbarer Ausgang: Unterstützt Schließer/Öffner-Umschaltung durch einfache Bedienung zur Anpassung an verschiedene Türsteuerungssysteme
Verkabelungsanleitung
| Komponente | Drahtfarbe | Funktion | Hinweise |
|---|---|---|---|
| Sender | Rot | DC12-24V positive Stromversorgung | An positive Klemme der Stromversorgung anschließen |
| Sender | Schwarz | Masse (GND) | An negative Klemme der Stromversorgung anschließen |
| Sender | Grün | Reserviert | Bei einfacher Nutzung nicht erforderlich |
| Sender | Gelb | Reserviert | Bei einfacher Nutzung nicht erforderlich |
| Sender | Weiß | Reserviert | Bei einfacher Nutzung nicht erforderlich |
| Empfänger | Rot | DC12-24V positive Stromversorgung | Wie bei der Stromversorgung des Senders |
| Empfänger | Schwarz | Masse (GND) | Wie bei der Masse des Senders |
| Empfänger | Grün | Schließer/Öffner-Ausgang (Standard Schließer) | An den Signaleingang des Türsteuerungssystems anschließen |
| Empfänger | Gelb | Konfigurierbarer Öffner | Aktivierung über Blanking-Modus-Einrichtung |
| Empfänger | Weiß | COM (Gemeinsame Klemme) | Passende Klemme für Schließer/Öffner-Ausgang |
Schritte zur Konfiguration des Blanking-Modus & Öffner
- Schalten Sie das Gerät ein (stellen Sie sicher, dass die Verkabelung korrekt ist)
- Berühren Sie innerhalb von 1 Minute nach dem Einschalten den grünen Draht des Empfängers fünfmal mit seiner Masse (schwarzer Draht)
- Beobachten Sie das Blinken der roten Leuchte des Empfängers zur Bestätigung der Aktivierung: Der gelbe Draht schaltet in den Öffner-Modus und der Blanking-Modus wird aktiviert
Anwendungsszenarien
- Automatische Türen (Gewerbegebäude, Industriehallen)
- Rolltore (Lagerhäuser, Einzelhandelsgeschäfte, Logistikzentren)
- Schnelllauftore (Produktionslinien, Reinräume, Kühlhäuser)
- Industrielle Zugangstüren (Fabrikhallen, Laderampen)
- Türen für Hebezeuge (Aufzüge, hydraulische Hebebühnen mit Türstrukturen)
Fehlerbehebung
| Fehlersymptome | Mögliche Ursachen | Lösungen |
|---|---|---|
| Die blaue Leuchte des Empfängers blinkt nach dem Einschalten | Sender und Empfänger sind nicht ausgerichtet | Richten Sie die Position beider Einheiten neu aus, um eine parallele Ausrichtung sicherzustellen |
| Die rote Leuchte des Senders blinkt schnell | Versorgungsspannung <9V or>28V | Überprüfen und stabilisieren Sie die Stromversorgung, um die Anforderungen von DC12-24V zu erfüllen |
| Lichtschranke funktioniert normal, aber die Tür hat keine Einklemmschutzfunktion | Verkabelungsfehler (z. B. Schließer/Öffner an Stromversorgung positiv angeschlossen) | Überprüfen Sie die Verkabelung anhand der Verkabelungsanleitung; vermeiden Sie den Anschluss von Ausgangsklemmen an die Stromversorgung positiv |
| Blanking-Modus kann nicht aktiviert werden | 1. Lichtlecks während des Türablassens 2. Unterster Strahl durch Schmutz blockiert 3. Tür/Hindernis erfüllt nicht die minimale kontinuierliche Blockierdistanz |
1. Türdichtung reparieren, um Lichtlecks zu verhindern 2. Schmutz entfernen, der den Strahl blockiert 3. Tür oder Hindernis anpassen, um die Anforderungen an die kontinuierliche Blockierdistanz zu erfüllen |
Hinweise zu Verwendung & Wartung
- Halten Sie die Anschlusskabel von Hochspannungs-/Hochstromleitern fern, um Störungen oder Beschädigungen zu vermeiden
- Wischen Sie die Linsen von Sender/Empfänger regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Ölflecken oder Kondensation zu entfernen (verhindert Erkennungsfehler)
- Biegen, verdrehen oder ziehen Sie die Kabel nicht mit Gewalt; vermeiden Sie Kratzer auf den Infrarotlinsen
- Vermeiden Sie, dass direktes Sonnenlicht oder andere Infrarotlichtquellen auf den Empfänger scheinen (verhindert Fehlalarme)
- Stellen Sie sicher, dass die für den Blanking-Modus verwendete Tür oder das Hindernis die erforderliche minimale kontinuierliche Blockierdistanz einhält
