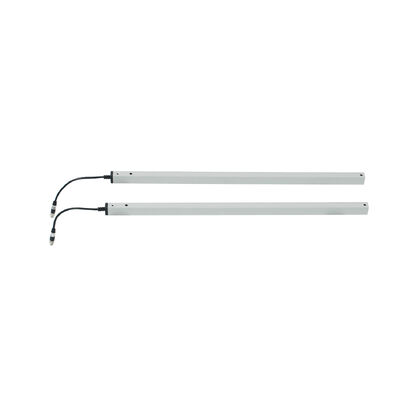

Professionelles Sicherheits-Lichtvorhangsystem für Materialtransport und automatische Türsicherheit

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren	CL05-8L User Manual.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Produktdetails

IP-Bewertung	IP67	Funktion	Stanzen
Schaltabstand	8m	Material	Aluminiumlegierung
Besonderheit	Korrosionsbeständig	Netzspannung	DC12-24V
Betriebstemperatur	-20 ~ 60 ℃	Betriebsstrom	<50ma>
Ausgabe	Nr. Nc, COM	Arbeitsstrom	<20mA@DC12V-24V
Spezifikation	20002115 mm
Hervorheben	IP67 Sicherheits-Lichtvorhangsystem , Materialtransport-Lichtvorhang , Sicherheitsvorhang für automatische Türen

Hinterlass eine Nachricht

Produkt-Beschreibung

Professionelles Sicherheitslichtschrankensystem für Materialtransport und automatische Türsicherheit

Das professionelle Sicherheitslichtschrankensystem JUTAI CL20-8L ist eine dedizierte Schutzerfassungslösung, die für Materialtransportanwendungen und die Sicherheit von automatischen Türen entwickelt wurde. Es bildet ein unsichtbares 8-strahliges Schutzgitter zwischen Sender und Empfänger, das sofort Sicherheitsreaktionen auslöst (z. B. Gerätestopp, Türumkehr), wenn Personal, Materialien oder Werkzeuge in den Erfassungsbereich eindringen. Dies verhindert effektiv Quetsch-, Stoß- oder Kollisionsunfälle in Materialtransportabläufen (Förderbänder, AGVs, Laderampen) und automatischen Türbetrieben (Schnelllauftore, Rolltore) und dient als kritische Sicherheitskomponente in industriellen und gewerblichen Umgebungen.

Kernspezifikationen

Parameter	Spezifikation
Modell	CL20-8L
Betriebsspannung	DC12-24V
Betriebsstrom	Sender: <65mA @DC12V; Empfänger: <20mA @DC12V
Ausgangskonfiguration	Schließer/Öffner-Relaisausgang (Standard Schließer, konfigurierbar auf Öffner); COM-Anschluss vorhanden
Schutzart	IP67 (staubdicht + wasserdicht)
Gehäusematerial	Aluminiumlegierung
Reichweite (Sender zu Empfänger)	1-8m
Maximale Schutzhöhe	1729mm
Anzahl der Fotodioden	8 Strahlen
Kabellänge	Sender: 8m; Empfänger: 4m
Anschlusstyp	Sender: 5-poliger M8-Stecker; Empfänger: 5-poliger M8-Stecker
Betriebstemperatur	-20°C ~ +60°C
Hauptfunktion	Schutz für Materialtransport + automatische Tür-Quetschschutz + Blanking-Modus (gegen Fehlalarme)
LED-Statusanzeigen	Sender: Dauerblau (Normalbetrieb); Schnell rot blinkend (Spannung <9V or>28V) Empfänger: Dauerrot (Objekt/Person blockiert); Dauerblau (keine Blockade); Blau blinkend (erstes Einschalten, Fehlausrichtung Sender-Empfänger)

Hauptfunktionen & Vorteile

Schutz für Materialtransport

Anpassung an dynamische Arbeitsabläufe: Erfasst Personal oder Materialien in der Nähe von Förderbändern, AGVs oder Laderampen und löst Gerätestopps aus, um Kollisionen zu vermeiden.
Breite Abdeckung: 1729mm Schutzhöhe deckt Materialtransferbereiche ab und verhindert Gefahren durch herabfallende Güter oder versehentliches Eindringen.

Spezialisierung auf automatische Tür-Quetschschutz

Zielt auf Risiken beim Türbetrieb ab: Verhindert das Einklemmen von Händen, Gliedmaßen oder Materialien beim Schließen automatischer Türen (Schnelllauftore, Rolltore).
Blanking-Modus: Blockiert den ersten Kanal, ohne Sicherheitsreaktionen auszulösen, passt sich an Türspaltstrukturen an und vermeidet Fehlalarme durch normalen Türbetrieb.

Robuste & zuverlässige Leistung

IP67-Schutz: Hält Staub, Wasserspritzern und rauen Industrieumgebungen stand, geeignet für Materialtransportbereiche mit häufigem Staub oder Feuchtigkeit.
Breite Temperaturflexibilität: Arbeitet stabil in Kühllagern bei niedrigen Temperaturen oder Werkstätten bei hohen Temperaturen (-20°C ~ +60°C).
Langlebige Struktur: Gehäuse aus Aluminiumlegierung widersteht mechanischem Verschleiß, Vibrationen und Korrosion durch Materialtransportgeräte.

Einfache Integration & Bedienung

Farbcodierte Verkabelung: Vereinfacht den Anschluss an Materialtransportsteuerungssysteme und automatische Türpaneele.
Intuitive LED-Anzeigen: Ermöglicht schnelle Statusprüfungen (normal/blockiert/Fehlausrichtung/Spannungsprobleme) ohne Spezialwerkzeug.
Konfigurierbarer Ausgang: Unterstützt Schließer/Öffner-Umschaltung durch einfache Bedienung, um unterschiedliche Anforderungen des Steuerungssystems zu erfüllen.

Verkabelungsanleitung

Komponente	Drahtfarbe	Funktion	Hinweise
Sender	Rot	DC12-24V positive Stromversorgung	An den positiven Anschluss der Stromversorgung anschließen
Sender	Schwarz	Masse (GND)	An den negativen Anschluss der Stromversorgung anschließen
Sender	Grün	Reserviert	Bei einfacher Nutzung nicht erforderlich
Sender	Gelb	Reserviert	Bei einfacher Nutzung nicht erforderlich
Sender	Weiß	Reserviert	Bei einfacher Nutzung nicht erforderlich
Empfänger	Rot	DC12-24V positive Stromversorgung	Wie bei der Stromversorgung des Senders
Empfänger	Schwarz	Masse (GND)	Wie bei der Masse des Senders
Empfänger	Grün	Schließer/Öffner-Ausgang (Standard Schließer)	An den Signaleingang des Materialtransport-/Türsteuerungssystems anschließen
Empfänger	Gelb	Konfigurierbarer Öffner	Aktivierung über Blanking-Modus-Setup
Empfänger	Weiß	COM (Gemeinsamer Anschluss)	Passender Anschluss für Schließer/Öffner-Ausgang

Wichtige Warnung: Schließen Sie die Schließer/Öffner-Anschlüsse NICHT an den positiven Anschluss der Stromversorgung an, da dies das optische Relais beschädigt.

Schritte für Blanking-Modus & Öffner-Konfiguration

Schalten Sie das System ein und bestätigen Sie die korrekte Verkabelung.
Berühren Sie innerhalb von 1 Minute nach dem Einschalten den grünen Draht des Empfängers fünfmal mit seiner Masse (schwarzer Draht).
Beobachten Sie das rote Licht des Empfängers, das blinkt, um die Aktivierung zu bestätigen: Der gelbe Draht schaltet in den Öffner-Modus und der Blanking-Modus ist aktiviert.

Anwendungsszenarien

Materialtransport

Fördersysteme (Lade-/Entladepunkte, Übergabestationen)
Fahrerlose Transportsysteme (FTS)-Wege
Laderampen (Materialtransfertüren)
Verpackungslinien (in der Nähe von beweglichen Maschinen)
Zugangspunkte für Lagerhaltungs-/Abrufsysteme

Automatische Türen

Schnelllauftore (Produktionslinien, Logistikzentren)
Rolltore (Lagerhäuser, Hintereingänge von Einzelhandelsgeschäften)
Industrielle Sektionaltore (Fabrikhallen)
Kühllagertüren (Materiallageranlagen)

Fehlerbehebung

Fehlersymptome	Mögliche Ursachen	Lösungen
Blaues Licht des Empfängers blinkt nach dem Einschalten	Sender und Empfänger sind nicht ausgerichtet	Richten Sie die Position beider Einheiten neu aus, um eine parallele Ausrichtung zu gewährleisten
Rotes Licht des Senders blinkt schnell	Versorgungsspannung <9V or>28V	Überprüfen und stabilisieren Sie die Stromversorgung, um die Anforderungen von DC12-24V zu erfüllen
Lichtschranke funktioniert normal, aber keine Sicherheitsaktion (Gerät/Tür)	Verdrahtungsfehler	Überprüfen Sie die Verkabelung anhand der Verkabelungsanleitung; stellen Sie sicher, dass Schließer/Öffner an den richtigen Steuerungssignaleingang angeschlossen ist
Kann den Blanking-Modus nicht aufrufen	1. Lichtlecks während des Türablassens 2. Unterster Strahl durch Schmutz/Materialien blockiert 3. Tür/Hindernis erfüllt nicht den minimalen kontinuierlichen Blockierungsabstand	1. Türdichtung reparieren, um Lichtlecks zu verhindern 2. Schmutz oder Materialien, die den Strahl blockieren, entfernen 3. Tür oder Hindernis anpassen, um die Anforderungen an den kontinuierlichen Blockierungsabstand zu erfüllen

Hinweise zu Nutzung & Wartung

Halten Sie die Anschlusskabel von Hochspannungs-/Hochstromleitern fern, um Störungen oder Beschädigungen zu vermeiden.
Wischen Sie die Linsen von Sender/Empfänger regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Materialrückstände oder Kondensation zu entfernen.
Biegen, verdrehen oder ziehen Sie die Kabel nicht gewaltsam; vermeiden Sie Kratzer auf den Infrarotlinsen.
Vermeiden Sie, dass direktes Sonnenlicht oder andere Infrarotlichtquellen auf den Empfänger scheinen (verhindert Fehlalarme).
Stellen Sie sicher, dass die für den Blanking-Modus verwendete Tür oder das Hindernis den Mindestkontinuierlichen Blockierungsabstand einhält.
