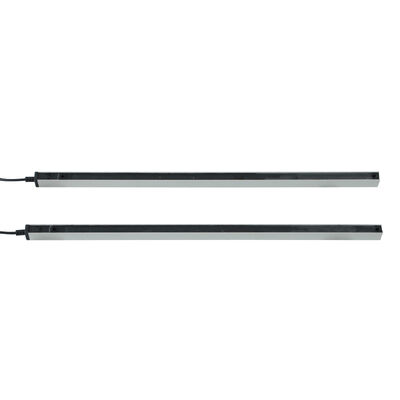

IP67-zertifizierte Lichtschranke für Kühlhäuser & industrielle Schnelllauftore

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren	CL05-8L User Manual.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Produktdetails

IP-Bewertung	IP67	Funktion	Stanzen
Erfassungsabstand	8m	Material	Aluminiumlegierung
Besonderheit	Korrosionsbeständig	Netzspannung	DC12-24V
Betriebstemperatur	-20 ~ 60 ℃	Betriebsstrom	<50ma>
Ausgabe	Nr. Nc, COM	Arbeitsstrom	<20mA@DC12V-24V
Spezifikation	20002115 mm
Hervorheben	IP67-Lichtschranke für Kühlhäuser , Lichtvorhang für industrielle Schnelllauftore , IP67-zertifizierter Ausblendlichtvorhang

Hinterlass eine Nachricht

Produkt-Beschreibung

IP67-zertifizierte Lichtschranke für Kühlhäuser & industrielle Schnelllauftore 0

IP67-Qualifizierte photoelektrische Barriere für Kühllager und industrielle Hochgeschwindigkeitstüren

Die Fotoelektrische Barriere der JUTAI CL-Serie ist eine professionelle Infrarotsicherheitslösung, die für Kühllagerumgebungen und industrielle Hochgeschwindigkeitstüren entwickelt wurde.Es projiziert ein unsichtbares Lichtstrahlnetz zwischen Sender und Empfänger, die sofort Sicherheitsreaktionen (Türumkehr, Ausrüstungsstillstand) bei Einbruch auslösen, um Einschlag-, Zerkleinern- oder Kollisionsunfälle wirksam zu verhindern.Anpassungsfähigkeit an große Temperaturen, und Doppelbetriebsmodus bietet eine zuverlässige Leistung in den rauen Bedingungen von Kühllageranlagen und stark frequentierten Industrie-Türbereichen.

Kernspezifikationen (ausführliche Parametertabelle)

Parameter	Spezifikation
Modellreihe	CL05, CL10, CL15, CL20, CL25 (mit dem Suffix -8L/-16L)
Schutzhöhe	500 mm bis 2500 mm (abhängig vom Modell)
Anzahl der Balken	8 oder 16 Balken
Lichtstrahl-Abstand	100 mm
Erfassungsbereich	Bis zu 8 m (Sender zum Empfänger)
Präzision der Erkennung	Entdeckt Objekte von 50 mm.
Reaktionszeit	≤ 20 ms
Stromversorgung	12-24VDC ± 10%
Arbeitsstrom	Übertrager: < 65mA @ DC12V; Empfänger: < 20mA @ DC12V
Ausgabekonfiguration	1 Sicherheitsrelais (NO/NC wählbar) + COM-Terminal
Schutzbewertung	IP67 (staubdicht + wasserdicht)
Wohnmaterial	Aluminiumlegierung
Betriebstemperatur	-20°C bis +60°C (erweiterter Bereich bis -25°C für die Kühllagerung)
Kabellänge	Sender: 8m, Empfänger: 4m.
Typ des Steckers	5-polliger m8 männlicher Stecker (Sender/Empfänger)
Sicherheitsnormen	CE-Zertifiziert, in Übereinstimmung mit den Grundsätzen der EN 61496-1/-2
LED-Anzeiger	Übertrager: Gleichblau (normal), schnell blinkendes Rot (Spannung < 9V oder > 28V) Empfänger: Stetig rot (blockiert), stetig blau (ungeblockt), blinkend blau (Fehlstellung)

Hauptvorteile (für Kühllager und Hochgeschwindigkeits-Türen)

1. IP67 robuster Schutz

Vollständig staubdicht und vorübergehend wasserdicht, mit hohem Druck, Staub und Feuchtigkeit.
Ideal für Kühlschrankfeuchtigkeit, Industriestaub und Hochgeschwindigkeitstüren im Außenbereich.

2. Anpassungsfähigkeit zur Kaltlagerung

Stabiler Betrieb von -20°C bis +60°C; optionale Erweiterung des Bereichs für extreme Kühllager (-25°C).
Widerstandsfähig gegen Kondensation und Gefrieren, um die ununterbrochene Sicherheit in Gefrierräumen und Kühllagern zu gewährleisten.

3. Doppelbetriebsmodus

Standardschutzmodus: Vollbereichsschutz: Jede Strahlunterbrechung löst eine sofortige Sicherheitsleistung aus (perfekt für den Schutz des Personals).
Blank (Mutierung) -Modus: Ermöglicht den sicheren Durchgang von Türkonstruktionen ohne Fehlalarm, zugeschnitten auf Hochgeschwindigkeits-Türvorkante.

4. Hochgeschwindigkeits-Tür-Kompatibilität

Eine schnelle Reaktionszeit von ≤ 20 ms entspricht der Betriebsgeschwindigkeit von Hochgeschwindigkeitstüren und eliminiert Sicherheitsverzögerungen.
Mehrfache Längen (500mm ∼ 2500mm) und Balken (8/16) passen zu verschiedenen Schnelltürgrößen.

5. Einfache Integration und Diagnose

Farbcodierte Kabel und 5-polige M8-Anschlüsse vereinfachen die Verdrahtung von Türsteuerungen oder Sicherheitsrelais.
Eingebaute Ausrichtungshilfen und verstellbare Halterungen ermöglichen eine schnelle Montage an verschiedenen Türrahmen.
Die visuellen LED-Anzeigen liefern einen Überblick über den Status von Strom, Ausrichtung und Blockierung.

Leitfaden für die Verdrahtung (Standardtabelle)

Komponente	Farbe des Drahtes	Funktion	Anmerkungen
Übertrager	Rot	12-24VDC positive Stromversorgung	Anschluss an das positive Endgerät der Stromversorgung
Übertrager	Schwarz	Boden (GND)	Anschluss an die Stromversorgung
Übertrager	Grün/Gelb/Weiß	Rücklage	Für den Grundgebrauch keine Verbindung erforderlich
Empfänger	Rot	12-24VDC positive Stromversorgung	Das gleiche wie bei der Stromversorgung des Senders
Empfänger	Schwarz	Boden (GND)	Das gleiche wie die Erdverbindung des Senders.
Empfänger	Grün	NO/NC-Ausgabe (Standard NO)	Anschluss an die Signalinput des Türsteuerungssystems
Empfänger	Gelb	Konfigurierbares NC	Aktivieren über das Setup des Blanking-Modus
Empfänger	Weiß	COM (gemeinsamer Terminal)	Entsprechendes Endgerät für die NO/NC-Ausgabe

Eine kritische Warnung

Nicht NO/NC-Terminals an das positive Endgerät der Stromversorgung anschließen, da dies das optische Relais beschädigt.

Aktivierungsschritte für den Leerlaufmodus

Schalten Sie das Gerät an und bestätigen Sie die korrekte Verkabelung.
Innerhalb einer Minute nach dem Einschalten berühren Sie fünfmal den grünen Draht des Empfängers an seinen GND (schwarzen Draht).
Der Empfänger/Reißlicht blinkt, um die Aktivierung zu bestätigen: Der gelbe Draht wechselt in den NC-Modus und der Blanking-Modus ist aktiviert.

Anwendungsszenarien (Zielliste)

Kühllager

Kühllager Türen, Gefrierraum Eingänge, Kühllager Zugangstüren.
Materialübertragungstüren in Niedertemperaturlageranlagen.

Industrielle Hochgeschwindigkeitstüren

Hochgeschwindigkeits-Roll-up-Türen, schnelle Schwing-Türen, Sektions-Industrie-Türen.
Logistikzentrum schnelle Türen, Fabrik-Produktionslinie Hochgeschwindigkeitstüren.

Andere Industrieanlagen

Ladehafen Türen, automatische Lager Türen, Nahrungsmittelverarbeitungsanlagen Türen.
Bewahrung der Maschinenumgebung (Fahrmaschinen, Verpackungsmaschinen) in der Nähe von Türen.

Fehlerbehebung (Problemlösungstabelle)

Schuldsymptome	Mögliche Gründe	Lösungen
Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger	Ausgerichtete Abgleiche von Sender und Empfänger	Umstellungen zur Sicherstellung der parallelen Ausrichtung
Das rote Licht des Senders blinkt schnell.	Stromversorgungsspannung < 9V oder > 28V	Stabilisierung der Stromversorgung, um die Anforderungen von 12-24VDC ±10% zu erfüllen
Leichtbarriere funktioniert, aber keine Sicherheitsmaßnahmen (Tür/Ausrüstung)	Fehler bei der Verkabelung	Überprüfen Sie erneut die Verkabelung anhand des Leiters; stellen Sie sicher, dass NO/NC mit den richtigen Steuerungsterminals verbunden ist
Es ist nicht möglich, in den Leerstand zu wechseln	1Leckage des Lichts beim Abstieg der Tür 2- Der unterste Strahl durch Trümmer/Eis blockiert 3. Tür/Hindernis nicht den Mindestkontinuitätsabstand erreicht	1- Die Türversiegelung zu reparieren, um Lichtlecks zu verhindern. 2. Offene Trümmer/Eis, die den Strahl blockieren 3- Anpassung der Tür/Hindernis an die Abstandsanforderungen

Vorsichtsmaßnahmen für Gebrauch und Wartung (Schlüsselerinnerungen)

Halten Sie Kabel fern von Hochspannungs- und Hochstromleitern, um Störungen zu vermeiden.
Wischen Sie die Emitter-/Empfängerlinsen regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Kondens oder Eis zu entfernen (kritisch für die Kühllagerung).
Verbiegen, verdrehen oder ziehen Sie die Kabel nicht mit Gewalt; kratzen Sie sich nicht an den Infrarotlinsen.
Verhindern Sie, dass direktes Sonnenlicht oder Infrarotlicht auf den Empfänger scheint (Vermeidung von falschen Auslösern).
In Kühllagern entfernt vom direkten Kontakt von Eis/Frost, um Gehäuse und Linsen zu schützen.

Für technische Unterstützung, Anpassung oder Massenanfragen besuchen Sie unsere offizielle Website:Siehe auch: https://www.accesssecuritysolution.com/

Erfolgsgeschichten von Kunden

1- Kaltlagerriesen: Zuverlässiger Betrieb bei -25°C
"Der Sensor von JUTAI hat die Ausfallzeiten in unserer Kühllageranlage beseitigt. Die IP67-Bewertung gewährleistet einen zuverlässigen Betrieb auch bei -25°C".
Michael Chen, Lagerverwalter,Führender Lieferant für Kaltkettenlogistik

2Automobilherstellungsführer: nahtlose Integration
"Das Dual - Mode - Feature ermöglichte eine nahtlose Integration in unsere bestehende Infrastruktur.
Lisa Wang, Sicherheitsingenieurin,Globaler Automobilhersteller

3Pharmazeutische Anlagen: Konformität und Effizienz
"Die CE-zertifizierten Sensoren von JUTAI erfüllen unsere Sicherheitsstandards und senken die Wartungskosten um 30%".
David Li, Betriebsleiter,International Pharmaceutical Corporation

4. E-Commerce Lager: Unfallfreier Betrieb
"Nach der Installation des JUTAI-Sensors mit 16 Strahlen haben wir eine 100-prozentige Reduzierung der mit dem Förderer verbundenen Vorfälle gesehen".
Sarah Zhang, Sicherheitsbeauftragte,Top E-Commerce Fulfillment-Zentrum

5. Schwermaschinenhersteller: Verbesserte Sicherheit des Bedieners
"Die schnelle Reaktionszeit des Sensors (<=20 ms) schützte die Arbeiter vor Kollisionen mit Roboterarmen bei Hochgeschwindigkeitsoperationen".
John Wu, Ingenieurleiter,Hersteller von Industriegeräten

6Lebensmittelverarbeitungsanlage: Hygienisch und langlebig
"Das IP67-Aluminiumgehäuse ist wasserdicht in unseren Lebensmittelverarbeitungslinien und gleichzeitig präzise".
Emily Chen, Qualitätssicherungsleiterin,Global Food & Beverage Company

7. Automatisches Lager: AGV Navigationssicherheit
"Der Sensor von JUTAI verbessert die Kollisionsvermeidung und reduziert die Ausfallzeiten um 25%".
Kevin Liu, Leiter der Logistik,Anbieter automatisierter Speicherlösungen

8Feuerwehr- und Sicherheitsdienstleister: Einhaltung der Vorschriften für Feuerwehrtüren
"Der Sensor sorgt dafür, dass Feuertüren sicher geschlossen werden, ohne die Sicherheit des Personals während der Übungen zu gefährden".
Jason Zhou, technischer Leiter,Firmen für Brandschutzsysteme
