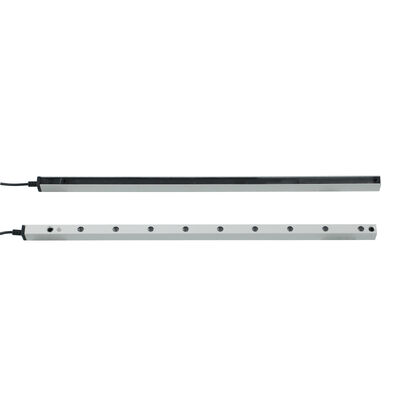

Infrarot-Sicherheitssensor-Gitter für Rollerläden mit Anti-Pinch-Schutz

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren	CL05-8L User Manual.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

Produktdetails

IP-Bewertung	IP67	Funktion	Stanzen
Erfassungsabstand	8m	Material	Aluminiumlegierung
Besonderheit	Korrosionsbeständig	Netzspannung	DC12-24V
Betriebstemperatur	-20 ~ 60 ℃	Betriebsstrom	<50ma>
Ausgabe	Nr. Nc, COM	Arbeitsstrom	<20mA@DC12V-24V
Spezifikation	20002115 mm
Hervorheben	Infrarotsicherheitssensor für Rollerläden , Sensor für den Schutz vor Klemmen von Rollerläden , IP67 Sicherheitslichtvorhang für Türen

Hinterlass eine Nachricht

Produkt-Beschreibung

Infrarot-Sicherheitssensor-Gitter für Rollerläden mit Anti-Pinch-Schutz 0

Infrarot-Sicherheitssensor-Gitter für Rolltore mit Einklemmschutz

Das JUTAI CL20-8L Infrarot-Sicherheitssensor-Gitter ist eine spezielle Einklemmschutzlösung für Rolltore. Es bildet ein unsichtbares 8-Strahl-Schutzgitter zwischen Sender und Empfänger, das sofort eine Türumkehr oder einen Stopp auslöst, wenn Personen, Hände oder Gegenstände in den Erfassungsbereich eindringen. Entwickelt mit IP67-Schutz und einem robusten Gehäuse aus Aluminiumlegierung, bietet es zuverlässige Leistung in Industrie-, Gewerbe- und Lagerräumen.

Kernspezifikationen (Parametertabelle)

Parameter	Spezifikation
Modell	CL20-8L
Arbeitsspannung	DC12-24V
Arbeitsstrom	Sender: <65mA @DC12V; Empfänger: <20mA @DC12V
Ausgangskonfiguration	NO/NC-Relaisausgang (Standard NO, konfigurierbar auf NC); COM-Anschluss enthalten
Schutzart	IP67 (staubdicht + wasserdicht)
Gehäusematerial	Aluminiumlegierung
Betriebsbereich (Sender zum Empfänger)	1-8m
Maximale Schutzhöhe	1729mm
Anzahl der Fotozellen	8 Strahlen
Kabellänge	Sender: 8m; Empfänger: 4m
Anschlusstyp	Sender: 5-poliger M8-Stecker; Empfänger: 4-poliger M8-Stecker
Betriebstemperatur	-20°C ~ +60°C
Hauptfunktion	Rolltor-Einklemmschutz + Blanking-Modus (Fehlalarmvermeidung)
LED-Statusanzeigen	Sender: Dauerhaft blau (Normalbetrieb); Schnell blinkend rot (Spannung <9V or>28V) Empfänger: Dauerhaft rot (Objekt/Person blockiert); Dauerhaft blau (keine Behinderung); Blinkend blau (erstes Einschalten, Fehlausrichtung)

Hauptvorteile (Klare Punkte)

1. Gezielter Einklemmschutz

Erkennt Hände, Gliedmaßen oder Gegenstände in der Nähe von Rolltoren und löst sofort eine Türumkehr aus, um Einklemmen zu verhindern.
8-Strahl-Vollabdeckung eliminiert Sicherheitsblindstellen in Türöffnungen und passt sich an gängige Rolltorgrößen an.

2. Blanking-Modus zur Fehlalarmvermeidung

Blockiert den ersten Kanal, ohne Sicherheitsreaktionen auszulösen, und passt sich an die Spaltstrukturen von Rolltoren an.
Vermeidet unnötige Unterbrechungen während des normalen Türschließens und behält gleichzeitig den Schutz vor unbeabsichtigtem Eindringen bei.

3. Robust & Umweltfreundlich

IP67-Schutz widersteht Staub, Wasserspritzern und rauen Industrieumgebungen, geeignet für Rolltore im Innen- und Außenbereich.
Der weite Temperaturbereich (-20°C ~ +60°C) gewährleistet einen stabilen Betrieb in Kühlhäusern, Werkstätten oder im Freien.

4. Einfache Installation & Bedienung

Farbcodierte Verkabelung vereinfacht den Anschluss an die Steuerungssysteme von Rolltoren (Details im Verkabelungsleitfaden).
Intuitive LED-Anzeigen ermöglichen schnelle Statusprüfungen ohne professionelle Werkzeuge.
Einstellbare Montagehalterungen passen zu verschiedenen Rolltorrahmenstrukturen.

Verkabelungsleitfaden (Standardisierte Tabelle)

Komponente	Kabelfarbe	Funktion	Hinweise
Sender	Rot	DC12-24V Positive Stromversorgung	An den positiven Anschluss der Stromversorgung anschließen
Sender	Schwarz	Masse (GND)	An den negativen Anschluss der Stromversorgung anschließen
Sender	Grün/Gelb/Weiß	Reserviert	Für die grundlegende Verwendung ist kein Anschluss erforderlich
Empfänger	Rot	DC12-24V Positive Stromversorgung	Gleiche wie Sender-Stromanschluss
Empfänger	Schwarz	Masse (GND)	Gleiche wie Sender-Masseanschluss
Empfänger	Grün	NO/NC-Ausgang (Standard NO)	An den Signaleingang des Rolltor-Steuerungssystems anschließen
Empfänger	Gelb	Konfigurierbar NC	Aktivierung über Blanking-Modus-Setup
Empfänger	Weiß	COM (Gemeinsamer Anschluss)	Passender Anschluss für NO/NC-Ausgang

Wichtige Warnung

Verbinden Sie die NO/NC-Anschlüsse NICHT mit dem positiven Anschluss der Stromversorgung – dies beschädigt das optische Relais.

Aktivierungsschritte für den Blanking-Modus

Schalten Sie das Sensorgitter ein und bestätigen Sie die korrekte Verkabelung.
Berühren Sie innerhalb von 1 Minute nach dem Einschalten das grüne Kabel des Empfängers fünfmal mit seinem GND (schwarzes Kabel).
Beobachten Sie das Blinken des roten Lichts des Empfängers, um die Aktivierung zu bestätigen: Das gelbe Kabel schaltet in den NC-Modus und der Blanking-Modus ist aktiviert.

Anwendungsszenarien (Gezielte Liste)

Industrielle Rolltore (Fabriken, Lager, Logistikzentren)
Gewerbliche Rolltore (Einzelhandelsgeschäfte, Einkaufszentren, Geschäftsgebäude)
Rolltore für Kühlhäuser (Kühlhäuser, Gefrierzellen)
Garagen-Rolltore (Wohn-, Gewerbeparkplätze)

Fehlerbehebung (Problem-Lösungs-Tabelle)

Fehlersymptome	Mögliche Ursachen	Lösungen
Das blaue Licht des Empfängers blinkt (Einschalten)	Fehlausrichtung von Sender und Empfänger	Positionen neu ausrichten, um eine parallele Ausrichtung sicherzustellen
Das rote Licht des Senders blinkt schnell	Spannung der Stromversorgung <9V or>28V	Stabilisieren Sie die Stromversorgung, um die Anforderungen von DC12-24V zu erfüllen
Das Sensorgitter funktioniert, aber die Tür hat keine Einklemmschutzfunktion	Verkabelungsfehler	Überprüfen Sie die Verkabelung anhand der Anleitung; stellen Sie eine korrekte Verbindung zum Türsteuerungssystem sicher
Der Blanking-Modus kann nicht aktiviert werden	1. Lichtaustritt während des Türabsenkens 2. Der unterste Strahl wird durch Trümmer blockiert 3. Tür/Hindernis erfüllt nicht die minimale kontinuierliche Blockierentfernung	1. Türabdichtung beheben, um Lichtaustritt zu verhindern 2. Trümmer entfernen, die den Strahl blockieren 3. Tür/Hindernis anpassen, um die Entfernungsanforderungen zu erfüllen

Hinweise zu Verwendung & Wartung (Wichtige Erinnerungen)

Halten Sie die Verbindungskabel von Hochspannungs-/Hochstromleitern fern, um Störungen oder Schäden zu vermeiden.
Wischen Sie die Linsen von Sender/Empfänger regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Schmutz oder Kondensation zu entfernen.
Biegen, verdrehen oder ziehen Sie die Kabel nicht mit Gewalt; vermeiden Sie Kratzer auf den Infrarotlinsen.
Verhindern Sie, dass direktes Sonnenlicht oder andere Infrarotlichtquellen auf den Empfänger scheinen (vermeidet Fehlauslösungen).
Stellen Sie sicher, dass das Rolltor oder das Hindernis, das für den Blanking-Modus verwendet wird, die minimale kontinuierliche Blockierentfernungsanforderung erfüllt.

Für technischen Support, Anpassungen oder Großanfragen besuchen Sie unsere offizielle Website: https://www.accesssecuritysolution.com/
