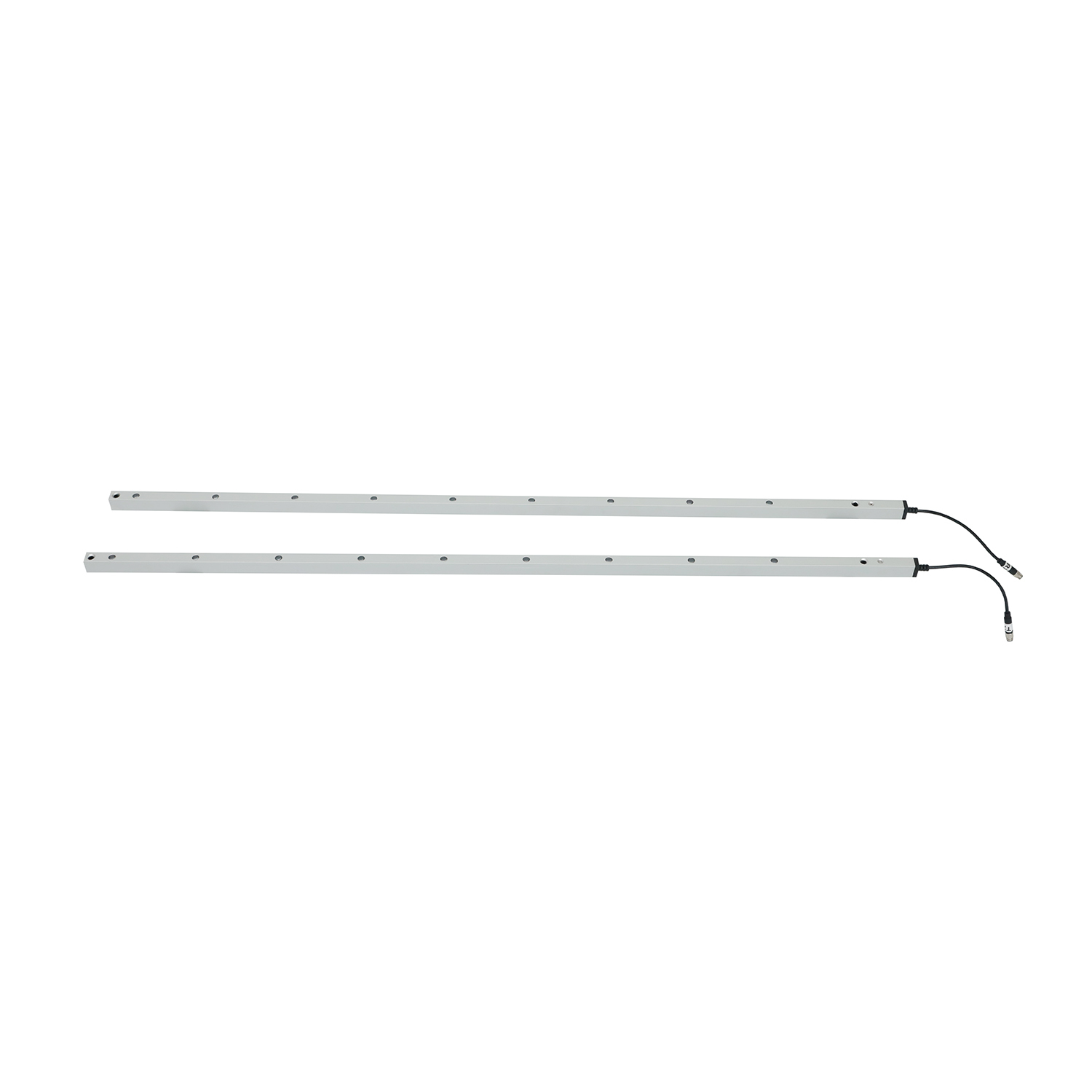

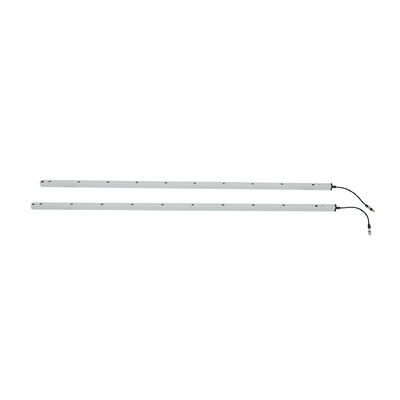

Fotoelektrische Sicherheitsvorrichtung für automatische Türen mit Blanking-Modus-Funktion

Kernspezifikationen (Detaillierte Parametertabelle)

Hauptfunktionen & Vorteile (Klare, detaillierte Punkte)

1. Blanking-Modus: Anti-Fehlalarm für automatische Türen

• Modusdefinition: Speziell für automatische Türspalten entwickelt – das Blockieren des ersten Kanals des Lichtgitters löst keine Sicherheitsreaktionen aus und passt sich den strukturellen Eigenschaften automatischer Türen (z. B. Rollläden, Schnelllauftore) an, bei denen eine sequenzielle Strahlblockierung während des normalen Schließens auftritt.
• Aktivierungslogik: Vermeidet unnötige Türumkehrungen oder -stopps, die durch die Türverkleidungen selbst während des Betriebs verursacht werden, und gleicht Sicherheit und Betriebseffizienz aus.
• Einrichtungsfreundlichkeit: Einfache Drahtberührung (keine professionellen Werkzeuge erforderlich), wodurch eine schnelle Anpassung an verschiedene automatische Türen gewährleistet wird.

2. Gezielter Quetschschutz

• Präzise Erkennung: 8-Strahl-Lichtgitter deckt die gesamte Höhe automatischer Türen (1729 mm) ab und erkennt Hände, Gliedmaßen, kleine Werkzeuge oder Waren in der Nähe der Tür, um Quetsch-/Zerkleinerungsunfälle zu verhindern.
• Sofortige Reaktion: Löst sofort Sicherheitssignale bei Strahlunterbrechung aus und passt sich dem schnellen Betrieb automatischer Türen an, um Sicherheitsverzögerungen zu eliminieren.
• Breite Anpassungsfähigkeit: Geeignet für verschiedene Arten von automatischen Türen (Schnelllauftore, Rolltore, automatische Drehtüren, industrielle Sektionaltore) in verschiedenen Szenarien.

3. Robuste & zuverlässige Leistung

• IP67-Schutz: Vollständig staubdicht und wasserdicht, hält zeitweiligem Eintauchen in Wasser, starkem Staub und industriellen Verunreinigungen stand – ideal für im Freien installierte automatische Türen oder staubige Werkstattumgebungen.
• Temperaturbeständigkeit: Funktioniert stabil von -20 °C bis +60 °C und passt sich automatischen Türen in Kühlhäusern, Türen in Hochtemperaturwerkstätten und Außentüren an, die saisonalen Schwankungen ausgesetzt sind.
• Langlebige Struktur: Gehäuse aus Aluminiumlegierung widersteht mechanischem Verschleiß, Vibrationen und Korrosion und gewährleistet langfristige Zuverlässigkeit auch bei häufigem Betrieb automatischer Türen.

4. Einfache Installation & intuitive Bedienung

• Farbcodierte Verkabelung: Klare Drahtfunktionsaufteilung vereinfacht den Anschluss an automatische Türsteuerungssysteme (Details im Verkabelungsleitfaden unten) und reduziert Installationsfehler.
• Einstellbare Montage: Reservierte Installationsbohrungen mit standardisierten Abmessungen ermöglichen eine flexible Montage an verschiedenen Türrahmen (vertikale Installation empfohlen).
• Visuelle Diagnose: LED-Anzeigen an Sender und Empfänger liefern Echtzeit-Status-Feedback, sodass das Personal vor Ort schnell Normalbetrieb, Fehlausrichtung, Spannungsprobleme oder Blockaden erkennen kann.

Verkabelungsleitfaden (Standardisierte Tabelle mit Anmerkungen)

Wichtige Warnungen

• Schließen Sie die NO/NC-Anschlüsse (grüne/gelbe Drähte des Empfängers) NICHT an den positiven Anschluss der Stromversorgung an – dies beschädigt das optische Relais dauerhaft.
• Stellen Sie sicher, dass die Verkabelung fest und kurzschlussfrei ist; Halten Sie die Kabel von Hochspannungs-/Hochstromleitern fern, um Störungen zu vermeiden.

Aktivierungsschritte des Blanking-Modus (Schritt für Schritt)

1. Schließen Sie die Verkabelung gemäß dem Verkabelungsleitfaden ab und vergewissern Sie sich, dass keine Verbindungsfehler vorliegen.
2. Schalten Sie die fotoelektrische Sicherheitsvorrichtung ein (stellen Sie sicher, dass die Stromversorgung den Anforderungen von DC12-24V entspricht).
3. Berühren Sie innerhalb von 1 Minute nach dem Einschalten den grünen Draht (NO-Ausgang) des Empfängers fünfmal hintereinander mit seinem schwarzen Draht (GND).
4. Beobachten Sie, wie das rote Licht des Empfängers schnell blinkt – dies zeigt eine erfolgreiche Aktivierung an: Der gelbe Draht schaltet in den NC-Modus und der Blanking-Modus ist aktiviert.
5. Testen Sie nach der Aktivierung die Funktion: Ein normales Schließen der Tür (Blockieren des ersten Kanals) löst keine Sicherheitsreaktionen aus; das Eindringen von Personen/Objekten (Blockieren anderer Kanäle) löst sofortige Türumkehrung/Stopp aus.

Anwendungsszenarien (Gezielte, detaillierte Liste)

• Industrielle automatische Türen: Schnelllauftore, Rolltore, industrielle Sektionaltore (Fabriken, Lager, Logistikzentren).
• Kommerzielle automatische Türen: Automatische Drehtüren, Schiebetüren (Einkaufszentren, Bürogebäude, Einzelhandelsgeschäfte).
• Automatische Türen für spezielle Umgebungen: Automatische Türen für Kühlhäuser, Schnelllauftore für Reinräume, automatische Außentüren (beständig gegen extreme Temperaturen, Staub und Feuchtigkeit).
• Logistik-/Laderampentüren: Automatische Laderampentüren, Türen für Materialtransferbereiche (schützen Personen und Güter bei häufigen Vorgängen).

Fehlerbehebung (Umfassende Problem-Lösungs-Tabelle)

Installationsrichtlinien (Detaillierte, betriebsbereite Schritte)

1. Vorbereitung vor der Installation:
   • Bestätigen Sie die Öffnungshöhe und -breite der automatischen Tür – stellen Sie sicher, dass die Schutzhöhe (1729 mm) und der Betriebsbereich (1-8 m) des Geräts übereinstimmen.
   • Überprüfen Sie die Stromversorgung: Bereiten Sie eine stabile DC12-24V-Stromquelle vor (kompatibel mit der Betriebsspannung des Geräts).
   • Überprüfen Sie das Gerät: Überprüfen Sie, ob Sender, Empfänger, Kabel und Anschlüsse intakt sind (keine Beschädigungen oder lose Verbindungen).
2. Montagevorgang:
   • Wählen Sie Montagepositionen: Installieren Sie Sender und Empfänger vertikal auf beiden Seiten des automatischen Türrahmens und stellen Sie sicher, dass das Lichtgitter parallel zur Bewegungsrichtung der Tür verläuft und die gesamte Türöffnung abdeckt (keine toten Winkel).
   • Verwenden Sie Installationsbohrungen: Richten Sie die Montagebohrungen des Geräts am Türrahmen aus und befestigen Sie sie mit passenden Schrauben (stellen Sie eine feste Installation sicher, um vibrationsbedingte Fehlausrichtungen zu vermeiden).
   • Kabelanordnung: Verlegen Sie die 8 m (Sender) und 4 m (Empfänger) langen Kabel entlang des Türrahmens und vermeiden Sie scharfe Kanten oder Bereiche mit hohem Druck (Kabelbeschädigung verhindern).
3. Verkabelung & Debugging:
   • Befolgen Sie den Verkabelungsleitfaden, um Strom-, Masse- und Signalkabel anzuschließen – überprüfen Sie doppelt, um ein Vertauschen von Plus/Minus oder das Anschließen von NO/NC an Plus zu vermeiden.
   • Schalten Sie das Gerät ein: Beobachten Sie die LED-Anzeigen – das dauerhaft blaue Licht des Senders und das dauerhaft blaue Licht des Empfängers zeigen den normalen Einschaltvorgang an.
   • Richten Sie das Lichtgitter aus: Wenn das blaue Licht des Empfängers blinkt, passen Sie die Positionen von Sender/Empfänger an, bis das Licht dauerhaft leuchtet (Strahlenausrichtung erfolgreich).
   • Aktivieren Sie den Blanking-Modus: Führen Sie die Drahtberührungsaktivierungsschritte wie angewiesen aus, um sich an den Betrieb der automatischen Tür anzupassen.

Hinweise zur Verwendung & Wartung (Detaillierte Erinnerungen)

• Kabelschutz: Halten Sie die Verbindungskabel von Hochspannungs-/Hochstromleitern, Türmaschinen oder Gabelstaplerwegen fern, um Störungen, Quetschungen oder Beschädigungen zu vermeiden.
• Linsenwartung: Wischen Sie die Linsen von Sender/Empfänger regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Ölflecken oder Kondensation zu entfernen – verschmutzte Linsen beeinträchtigen die Erkennungsgenauigkeit.
• Physischer Schutz: Biegen, verdrehen oder fallen Sie das Gerät nicht; vermeiden Sie Kratzer auf dem Gehäuse aus Aluminiumlegierung oder den Infrarotlinsen.
• Vermeidung von Lichtquellen: Verhindern Sie, dass direktes Sonnenlicht oder andere Infrarotlichtquellen auf den Empfänger scheinen (vermeidet Fehlalarme oder Erkennungsfehler).
• Verwendung des Blanking-Modus: Stellen Sie sicher, dass die Tür oder das Hindernis, das für den Blanking-Modus verwendet wird, die Anforderung an den Mindestabstand für kontinuierliche Blockierung erfüllt (beachten Sie die Spezifikationen des Benutzerhandbuchs).
• Temperaturanpassung: Bestätigen Sie in extremen Umgebungen (z. B. Kühlhäusern unter -20 °C oder Hochtemperaturwerkstätten über +60 °C) den Betriebstemperaturbereich des Geräts vor der Verwendung.
• Regelmäßige Inspektion: Testen Sie regelmäßig die Quetschschutz- und Blanking-Modus-Funktionen, um sicherzustellen, dass das Gerät normal funktioniert; Überprüfen Sie die Kabelverbindungen und die Unversehrtheit der Anschlüsse.
