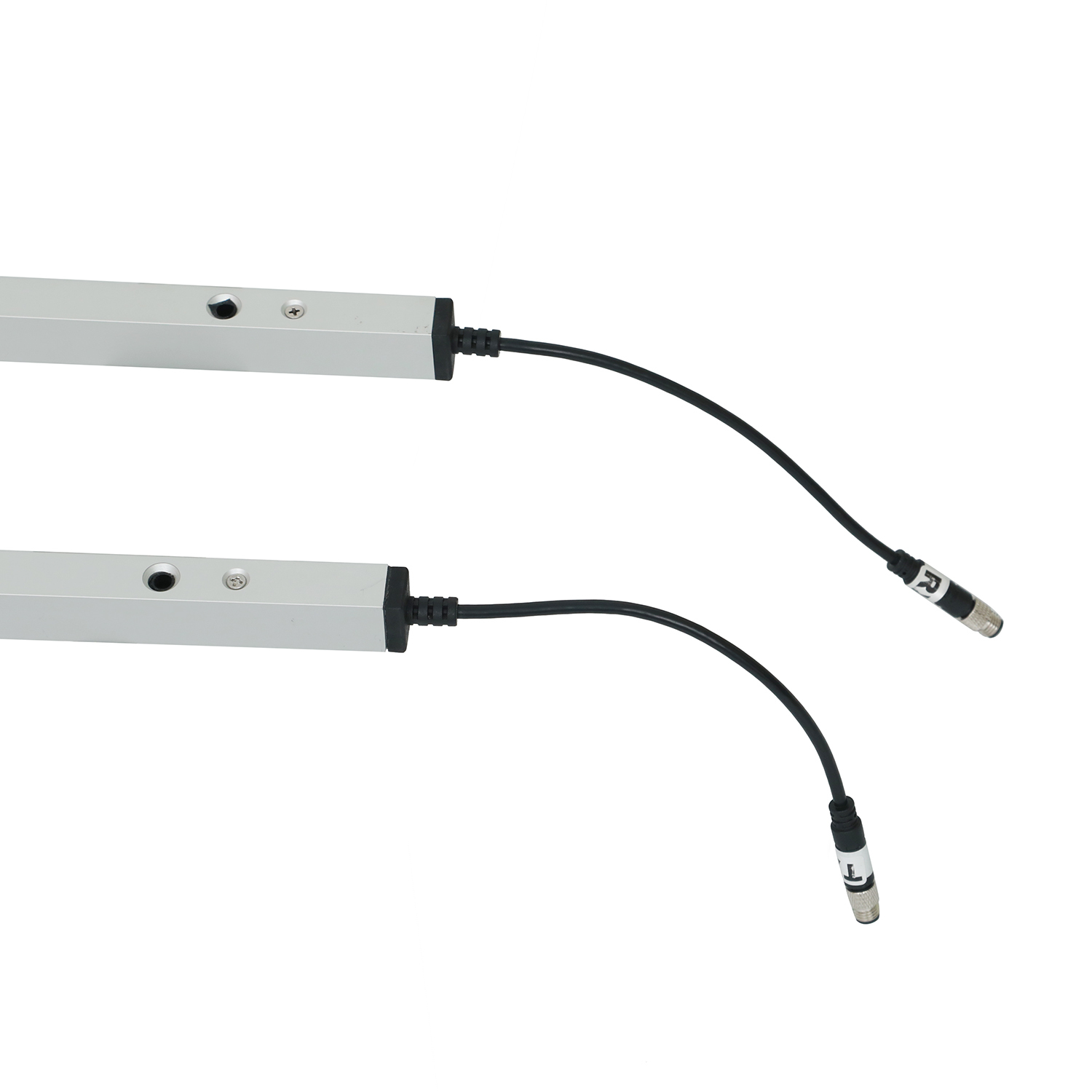

Industrietür-Schutzlichtvorhang mit CE-Zertifizierung & IP67-Gehäuse

Kernspezifikationen (Detaillierte Parametertabelle)

Hauptfunktionen & Vorteile (Klare, detaillierte Punkte)

1. CE-Zertifizierung & Sicherheitskonformität

• Erfüllt internationale Sicherheitsstandards für Industriemaschinen und gewährleistet die Einhaltung der Arbeitsschutzbestimmungen in globalen Industrieumgebungen.
• Gründlich auf Zuverlässigkeit und Sicherheit getestet, bietet rechtlichen und praktischen Schutz für Industrietürbetriebe.

2. IP67-Gehäuse für raue Umgebungen

• Vollständig staubdicht und wasserdicht, hält zeitweiligem Eintauchen in Wasser, starkem Staub und industriellen Verunreinigungen stand – ideal für im Freien installierte Industrietore, staubige Werkstätten oder feuchte Umgebungen.
• Das Gehäuse aus Aluminiumlegierung widersteht mechanischem Verschleiß, Vibrationen und Korrosion und passt sich hochfrequenten Industrietürbetrieben und rauen Arbeitsbedingungen an.

3. Gezielter Industrietürschutz

• Der 8-Strahl-Lichtvorhang deckt die volle Höhe von Industrietoren (1729 mm) ab, eliminiert Sicherheitsblindstellen und erkennt präzise Hände, Gliedmaßen, Werkzeuge oder Waren, um Einklemmen/Quetschunfälle zu verhindern.
• Sofortige Reaktion auf Strahlunterbrechung, passend zur Betriebsgeschwindigkeit von Industrietoren (Schnelltore, Rolltore), um Sicherheitsverzögerungen zu vermeiden.

4. Blanking-Modus zur Vermeidung von Fehlalarmen

• Spezialisiert für Industrietürspalten: Das Blockieren des ersten Kanals des Lichtvorhangs löst keine Sicherheitsreaktionen aus und passt sich der sequentiellen Strahlblockierung während des normalen Türschließens an.
• Vermeidet unnötige Betriebsunterbrechungen und behält gleichzeitig den vollen Schutz vor unbeabsichtigtem Eindringen bei, wodurch Sicherheit und Effizienz in Einklang gebracht werden.

5. Einfache Installation & intuitive Bedienung

• Farblich codierte Verkabelung vereinfacht den Anschluss an Industrietür-Steuerungssysteme und reduziert Installationsfehler (Details im Verdrahtungsleitfaden).
• Standardisierte Installationslöcher ermöglichen eine flexible Montage an verschiedenen Industrietürrahmen und gewährleisten eine feste Fixierung und einen stabilen Betrieb.
• LED-Anzeigen liefern Echtzeit-Status-Feedback, sodass das Personal vor Ort Betriebsprobleme schnell ohne professionelle Werkzeuge identifizieren kann.

Verdrahtungsleitfaden (Standardisierte Tabelle mit Anmerkungen)

Wichtige Warnhinweise

• Verbinden Sie die NO/NC-Anschlüsse (grüne/gelbe Kabel des Empfängers) NICHT mit dem positiven Anschluss der Stromversorgung – dies beschädigt das optische Relais dauerhaft.
• Halten Sie die Anschlusskabel von Hochspannungs-/Hochstromleitern fern, um Signalstörungen oder Kabelschäden zu vermeiden.

Schritte zur Aktivierung des Blanking-Modus (Schritt-für-Schritt)

1. Schließen Sie die Verkabelung gemäß dem Verdrahtungsleitfaden ab und vergewissern Sie sich, dass keine Verbindungsfehler vorliegen.
2. Schalten Sie den Lichtvorhang ein (stellen Sie sicher, dass die Stromversorgung den Anforderungen von DC12-24V entspricht).
3. Berühren Sie innerhalb von 1 Minute nach dem Einschalten das grüne Kabel (NO-Ausgang) des Empfängers fünfmal hintereinander mit seinem schwarzen Kabel (GND).
4. Beobachten Sie das Blinken des roten Lichts des Empfängers – dies zeigt eine erfolgreiche Aktivierung an: Das gelbe Kabel schaltet in den NC-Modus, und der Blanking-Modus ist aktiviert.
5. Testen Sie die Funktion: Normales Türschließen (Blockieren des ersten Kanals) löst keine Sicherheitsreaktionen aus; das Eindringen von Personen/Objekten löst sofortige Türumkehr/Stopp aus.

Anwendungsszenarien (Gezielte, detaillierte Liste)

• Industrie-Schnelltore: Hochgeschwindigkeits-Rolltore in Fabriken, Logistikzentren und Produktionslinien.
• Rolltore: Industrierolltore in Lagern, Werkstätten und Laderampen.
• Sektionaltore: Große Industrietore in Fabriken, Lagereinrichtungen und Gewerbeparks.
• Industrietore für spezielle Umgebungen: Industrietore für Kühlhäuser, Industrietore im Freien und Türen für staubige Werkstätten (beständig gegen extreme Temperaturen, Staub und Feuchtigkeit).

Fehlerbehebung (Umfassende Problem-Lösungs-Tabelle)

Installationsrichtlinien (Detaillierte, ausführbare Schritte)

1. Vorbereitung vor der Installation:
   • Bestätigen Sie die Öffnungshöhe und -breite des Industrietors – stellen Sie sicher, dass die Schutzhöhe (1729 mm) und der Betriebsbereich (1-8 m) des Lichtvorhangs übereinstimmen.
   • Bereiten Sie eine stabile DC12-24V-Stromversorgung vor und überprüfen Sie das Gerät auf intakte Komponenten (keine beschädigten Kabel oder Anschlüsse).
2. Montagevorgang:
   • Installieren Sie den Sender und den Empfänger vertikal auf beiden Seiten des Industrietürrahmens und stellen Sie sicher, dass der Lichtvorhang die gesamte Türöffnung ohne tote Winkel abdeckt.
   • Richten Sie die Installationslöcher des Geräts am Türrahmen aus und befestigen Sie sie mit passenden Schrauben (stellen Sie eine feste Installation sicher, um Türvibrationen standzuhalten).
   • Verlegen Sie die 8 m (Sender) und 4 m (Empfänger) langen Kabel entlang des Türrahmens und vermeiden Sie scharfe Kanten oder Bereiche mit hohem Druck.
3. Verdrahtung & Debugging:
   • Befolgen Sie den Verdrahtungsleitfaden, um Strom-, Masse- und Signalkabel anzuschließen – überprüfen Sie doppelt, um eine Verpolung oder falsche Ausgangsanschlüsse zu vermeiden.
   • Schalten Sie das Gerät ein: Bestätigen Sie das dauerhaft blaue Licht des Senders und das dauerhaft blaue Licht des Empfängers (normales Einschalten).
   • Richten Sie den Lichtvorhang aus: Wenn das blaue Licht des Empfängers blinkt, passen Sie die Positionen von Sender/Empfänger an, bis sich das Licht stabilisiert.
   • Aktivieren Sie den Blanking-Modus wie angewiesen und testen Sie die Einklemmschutzfunktion, um den Normalbetrieb sicherzustellen.

Hinweise zu Verwendung & Wartung (Detaillierte Erinnerungen)

• Kabelschutz: Halten Sie Kabel von Hochspannungsleitern, Türmaschinen und Gabelstaplerwegen fern, um Quetschungen, Beschädigungen oder Störungen zu vermeiden.
• Linsenwartung: Wischen Sie die Linsen von Sender/Empfänger regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Ölflecken oder Kondensation zu entfernen – verschmutzte Linsen beeinträchtigen die Erkennungsgenauigkeit.
• Physischer Schutz: Biegen, verdrehen oder fallen Sie das Gerät nicht; vermeiden Sie Kratzer auf dem Gehäuse aus Aluminiumlegierung oder den Infrarotlinsen.
• Vermeidung von Lichtquellen: Verhindern Sie, dass direktes Sonnenlicht oder andere Infrarotlichtquellen auf den Empfänger scheinen, um Fehlalarme zu vermeiden.
• Verwendung des Blanking-Modus: Stellen Sie sicher, dass die Tür oder das Hindernis, das für den Blanking-Modus verwendet wird, die Anforderung an den Mindestabstand für kontinuierliche Blockierung erfüllt.
• Regelmäßige Inspektion: Testen Sie regelmäßig die Einklemmschutz- und Blanking-Modus-Funktionen; überprüfen Sie die Kabelverbindungen und die Unversehrtheit der Anschlüsse, um eine langfristige Zuverlässigkeit zu gewährleisten.
