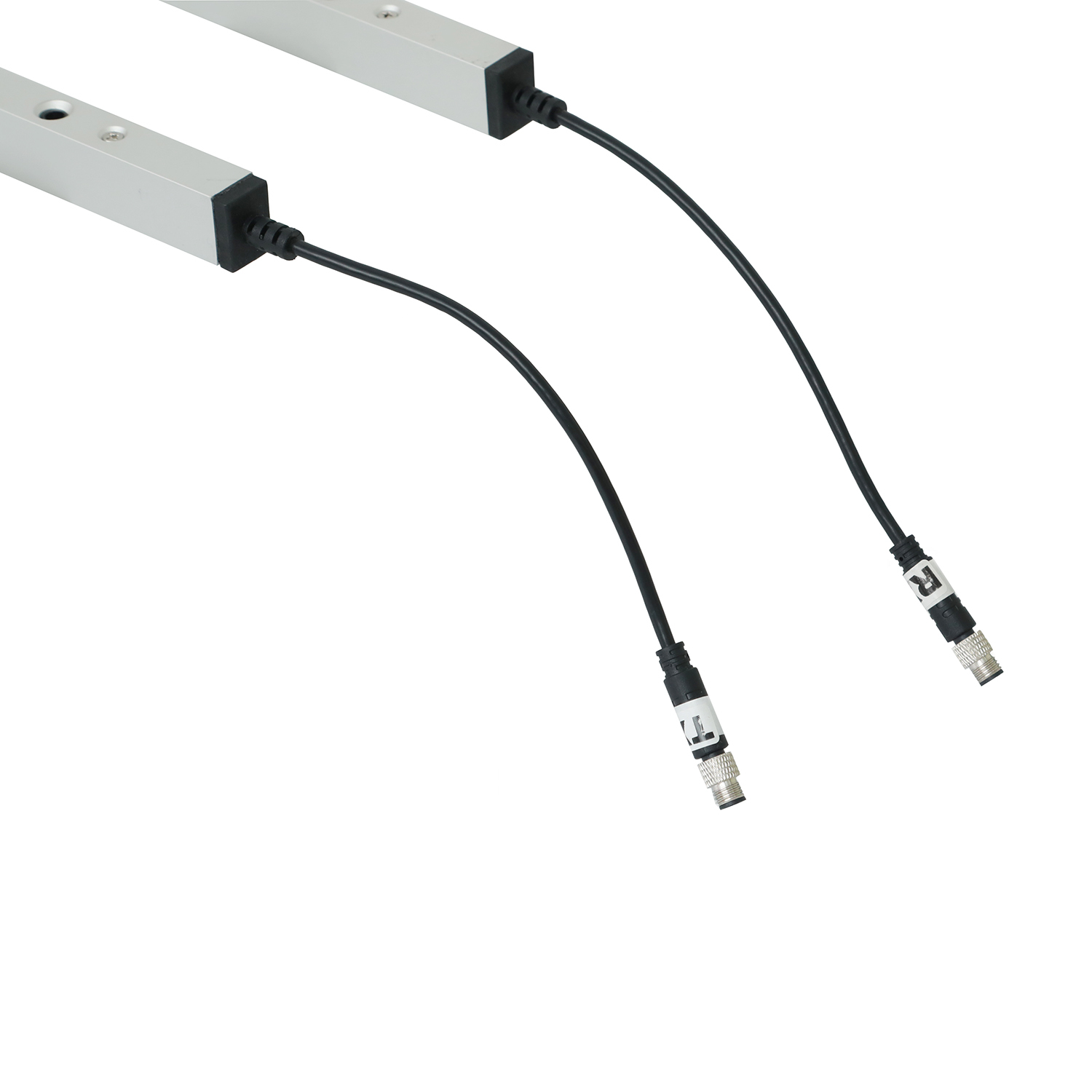

Infrarot-Sicherheitsstrahlsystem für Garagentüren und Sektionstürsicherheit

  • Infrared Safety Beam System for Garage Doors & Sectional Door Safety
  • Infrared Safety Beam System for Garage Doors & Sectional Door Safety
Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren CL05-8L User Manual.pdf
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Arbeitstage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
IP-Bewertung IP67 Funktion Stanzen
Erfassungsabstand 8m Material Aluminiumlegierung
Besonderheit Korrosionsbeständig Netzspannung DC12-24V
Betriebstemperatur -20 ~ 60 ℃ Betriebsstrom <50ma>
Ausgabe Nr. Nc, COM Arbeitsstrom <20mA@DC12V-24V
Spezifikation 2000*21*15 mm
Hervorheben

Infrarot-Sicherheitsstrahl Garagentor

,

Abschnittsschutzstrahlsystem für Türen

,

IP67 wasserdichtes Lichtvorhang
Hinterlass eine Nachricht
Produkt-Beschreibung



Beschreibung des Produkts


Infrarot-Sicherheitsstrahlsystem für Garagentüren und Sektionstürsicherheit 0


Infrarot-Sicherheitsstrahlsystem für Garagentüren und Sektionstürsicherheit

Das JUTAI CL20-8L Infrarot-Sicherheitsstrahlsystem ist eine spezielle Schutzlösung für Garagentüren und Sektionstüren.sofortige Auslösung der Tür umzukehren oder zu stoppen, wenn PersonalMit IP67-Schutz und robuster Aluminiumlegierung bietet es eine zuverlässige Schnittsicherheit für Wohn-,und industrielle Garagen-/Abschnitttüren.

Kernspezifikationen (Parametertabelle)

Parameter Spezifikation
Modell Die in Absatz 1 genannten Anforderungen gelten nicht.
Art der Ware Infrarot-Sicherheitslichtsystem (Sicherheitslichtvorhang)
Betriebsspannung DC12-24V
Arbeitsstrom Übertrager: < 65mA @ DC12V; Empfänger: < 20mA @ DC12V
Ausgabekonfiguration NO/NC Relais-Ausgang (Standard NO, konfigurierbar auf NC); COM-Terminal inbegriffen
Schutzbewertung IP67 (staubdicht + wasserdicht)
Wohnmaterial Aluminiumlegierung
Betriebsbereich (Sender zum Empfänger) 1 bis 8 m
Höchstschutzhöhe 1729 mm
Anzahl der Photozellen 8 Balken
Kabellänge Sender: 8m, Empfänger: 4m.
Typ des Steckers Übermittler: 5-poliger M8-Männlichsteckverbinder; Empfänger: 4-poliger M8-Männlichsteckverbinder
Betriebstemperatur -20 °C ~ +60 °C
Schlüsselfunktion Garagen-/Schnitttür-Schutz gegen Klemmen + Blanking-Modus (Falschalarm)
LED-Zustandsanzeiger Übertrager: Gleichblau (normal); schnell blinkendes Rot (Spannung < 9V oder > 28V)

Empfänger: Stetig rot (blockiert); Stetig blau (unblockiert); Blinkblau (Fehlstellung)
Größe des Einbaugrabes (Einheit: mm) 14- Ich weiß. - Ich weiß.7, 21.4, 259

Hauptvorteile (klare Punkte)

1Zielgerichteter Schutz gegen Pritzen

  • Erkennt Personen, Haustiere, Fahrzeuge oder Gegenstände in der Nähe von Garagen-/Abschnitttüren und löst sofortige Türumkehr aus, um zu verhindern, dass sie eingeklemmt oder zerquetscht werden.
  • Die volle Abdeckung mit 8 Strahlenblenden beseitigt die Sicherheitsblindpunkte und passt sich an Standard- und Großraum-Garage-/Scheibertüröffnungen an.

2. Blank-Modus zur Verhinderung von Fehlalarmen

  • Blockiert den ersten Kanal, ohne Sicherheitsreaktionen auszulösen, und passt sich an Sektionsöffnungen und Strukturmerkmale von Garagentoren an.
  • Vermeidet unnötige Unterbrechungen während des normalen Türschließens und bewahrt gleichzeitig den Schutz vor unbeabsichtigten Einbrüchen.

3. Robust und umweltfreundlich

  • IP67-Schutz gegen Regen, Staub und Außenelemente, geeignet für Garagentüren im Innen- und Außenbereich und industrielle Sektionstüren.
  • Ein breiter Temperaturbereich (-20°C ~ +60°C) sorgt für einen stabilen Betrieb in kalten Wintern, heißen Sommern oder in industriellen Umgebungen mit variabler Temperatur.

4Einfache Installation und Integration

  • Farbcodierte Verkabelung vereinfacht die Verbindung zu Garagen-/Schnitttürsteuerungssystemen (Details im Verkabelungsleitfaden).
  • Verstellbare Befestigungsstützen passen in verschiedene Türrahmenstrukturen; 8m/4m Kabel ermöglichen eine flexible Positionierung.
  • Intuitive LED-Anzeigen ermöglichen eine schnelle Statusprüfung ohne professionelle Werkzeuge.

Leitfaden für die Verdrahtung (Standardtabelle)

Komponente Farbe des Drahtes Funktion Anmerkungen
Übertrager Rot DC12-24V positive Stromversorgung Anschluss an das Leistungsschaltgerät des Türsteuerungssystems
Übertrager Schwarz Boden (GND) Anschluss an die Stromversorgung
Übertrager Grün/Gelb/Weiß Rücklage Für den Grundgebrauch keine Verbindung erforderlich
Empfänger Rot DC12-24V positive Stromversorgung Das gleiche wie bei der Stromversorgung des Senders
Empfänger Schwarz Boden (GND) Das gleiche wie die Erdverbindung des Senders.
Empfänger Grün NO/NC-Ausgabe (Standard NO) Anschluss an den Sicherheitssignal-Eingang des Türsteuerungssystems
Empfänger Gelb Konfigurierbares NC Aktivieren über das Setup des Blanking-Modus
Empfänger Weiß COM (gemeinsamer Terminal) Entsprechendes Endgerät für die NO/NC-Ausgabe

Eine kritische Warnung

  • Nicht NO/NC-Terminals an das positive Endgerät der Stromversorgung anschließen, da dies das optische Relais beschädigt.

Aktivierungsschritte für den Leerlaufmodus

  1. Vollständige Verkabelung und Anschluss an das System.
  2. Innerhalb einer Minute nach dem Einschalten berühren Sie fünfmal den grünen Draht des Empfängers an seinen GND (schwarzen Draht).
  3. Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der

Anwendungsszenarien (Zielliste)

  • Wohngartentüren (ein- oder zweibetrieblich)
  • Gewerbliche Garagentüren (Parkplätze, Hintereingänge für Einzelhändler)
  • Industriezweittüren (Fabriken, Lagerhallen, Ladehäfen)
  • Kühlschranktüren (Kühllager, Gefrierraume)

Fehlerbehebung (Problemlösungstabelle)

Schuldsymptome Mögliche Gründe Lösungen
Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger Ausgerichtete Abgleiche von Sender und Empfänger Umstellungen zur Sicherstellung der parallelen Ausrichtung
Das rote Licht des Senders blinkt schnell. Stromversorgungsspannung < 9V oder > 28V Stabilisierung der Stromversorgung, um die Anforderungen von DC12-24V zu erfüllen
Das System funktioniert, aber die Tür hat keine Anti-Pinch-Aktion. Fehler bei der Verkabelung Überprüfen Sie erneut die Verkabelung anhand des Leiters; stellen Sie sicher, dass die Verbindung mit dem Türsteuerungssystem korrekt ist
Es ist nicht möglich, in den Leerstand zu wechseln 1Leckage des Lichts beim Abstieg der Tür

2Der unterste Strahl ist von Trümmern blockiert.

3. Tür/Hindernis nicht den Mindestkontinuitätsabstand erreicht		 1- Die Türversiegelung zu reparieren, um Lichtlecks zu verhindern.

2Klares Trümmermaterial blockiert den Strahl.

3- Anpassung der Tür/Hindernis an die Abstandsanforderungen

Vorsichtsmaßnahmen für Gebrauch und Wartung (Schlüsselerinnerungen)

  • Halten Sie Kabel fern von Hochspannungsleitungen und Türmaschinen, um Schäden zu vermeiden.
  • Wischen Sie die Emitter-/Empfängerlinsen regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Schmutz oder Kondens zu entfernen.
  • Verbiegen, verdrehen oder ziehen Sie die Kabel nicht mit Gewalt; kratzen Sie sich nicht an den Infrarotlinsen.
  • Verhindern Sie, dass direktes Sonnenlicht oder Infrarotlicht auf den Empfänger scheint (Vermeidung von falschen Auslösern).
  • Bei der Außeninstallation ist sicherzustellen, dass die Vorrichtung vor extremen Witterungsbedingungen (z. B. starker Regen, Schnee) geschützt ist, um die Lebensdauer zu verlängern.
