Fotoelektrische Sicherheitsschutzscheibe für Hochgeschwindigkeitstüren mit 8-16 Strahloptionen

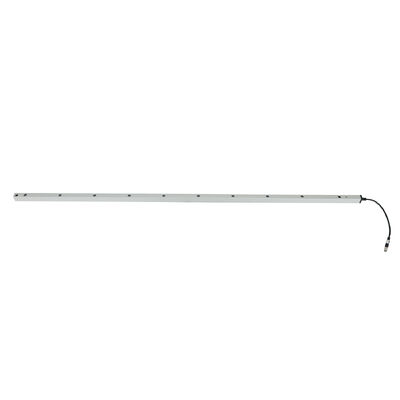

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren CL05-8L User Manual.pdf
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Arbeitstage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
IP-Bewertung IP67 Funktion Stanzen
Erfassungsabstand 8m Material Aluminiumlegierung
Besonderheit Korrosionsbeständig Netzspannung DC12-24V
Betriebstemperatur -20 ~ 60 ℃ Betriebsstrom <50ma>
Ausgabe Nr. Nc, COM Arbeitsstrom <20mA@DC12V-24V
Spezifikation 2000*21*15 mm
Hervorheben

Fotoelektrische Sicherheitsschutzvorrichtung für Hochgeschwindigkeitstüren

,

IP67-Lichtvorhang mit 8 bis 16 Lichtstrahlen

,

Hochgeschwindigkeits-Tür-Sicherheitsbalkenvorhang
Hinterlass eine Nachricht
Produkt-Beschreibung



Beschreibung des Produkts


Fotoelektrische Sicherheitsschutzscheibe für Hochgeschwindigkeitstüren mit 8-16 Strahloptionen 0


Fotoelektrische Sicherheitsschutzscheibe für Hochgeschwindigkeitstüren mit 8-16 Strahloptionen

Die JUTAI CL-Serie Photoelektrische Sicherheitsschutz ist eine spezielle Schutzlösung für Hochgeschwindigkeits-Türen,bietet flexible 8- oder 16-Licht-Konfigurationen für verschiedene SicherheitsanforderungenEs bildet ein unsichtbares Lichtnetz zwischen Sender und Empfänger und löst sofort die Tür um oder stoppt, wenn Personal, Gegenstände oder Ausrüstung eindringen, wodurch ein Klemmen verhindert wird.VernichtungMit IP67-Schutz und robuster Aluminiumlegierung bietet es auch unter rauen Bedingungen eine zuverlässige Leistung.

Kernspezifikationen (ausführliche Parametertabelle)

Parameter Spezifikation
Modellreihe CL05, CL10, CL15, CL20, CL25 (mit dem Suffix -8L/16L)
Optionen für die Lichtstrahlmenge 8 Strahlen / 16 Strahlen
Schutzhöhe 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (abhängig vom Modell)
Betriebsspannung DC12-24V
Arbeitsstrom Übertrager: < 65mA @ DC12V; Empfänger: < 20mA @ DC12V
Ausgabekonfiguration NO/NC Relais-Ausgang (Standard NO, konfigurierbar auf NC); COM-Terminal inbegriffen
Schutzbewertung IP67 (staubdicht + wasserdicht)
Wohnmaterial Aluminiumlegierung
Betriebsbereich (Sender zum Empfänger) 1 bis 8 m
Lichtstrahl-Abstand 100 mm
Präzision der Erkennung Entdeckt Objekte von 50 mm.
Reaktionszeit ≤ 20 ms
Kabellänge Sender: 8m, Empfänger: 4m.
Typ des Steckers 5-polliger m8 männlicher Stecker (Sender/Empfänger)
Betriebstemperatur -20 °C ~ +60 °C
Schlüsselfunktion Hochgeschwindigkeits-Tür-Schutz gegen Klemmen + Blanking-Modus (Falschalarm)
LED-Zustandsanzeiger Übertrager: Gleichblau (normal); schnell blinkendes Rot (Spannung < 9V oder > 28V)

Empfänger: Stetig rot (blockiert); Stetig blau (unblockiert); Blinkblau (Fehlstellung)
Größe des Einbaugrabes (Einheit: mm) 14- Ich weiß. - Ich weiß.7, 21.4, 259

Hauptvorteile (klare Punkte)

1. 8-16 Beam Flexible Konfiguration

  • Option mit 8 Lichtstrahlen: Gleichgewicht zwischen Sicherheit und Kosten für Standard-Hochgeschwindigkeits-Türöffnungen, um grundlegende Anforderungen an die Klemmung zu decken.
  • Option 16 Strahlen: bietet eine hochpräzise Erkennung mit einem dichteren Lichtnetz, geeignet für große Türen oder Hochrisikogebiete, die einen verbesserten Schutz erfordern.

2. Hochgeschwindigkeits-Tür-Kompatibilität

  • Eine schnelle Reaktionszeit von ≤ 20 ms entspricht dem schnellen Betrieb von Hochgeschwindigkeitstüren und eliminiert Sicherheitsverzögerungen.
  • Der Blanking-Modus passt sich an die Türlücke an und verhindert falsche Alarme durch sequentielle Strahlblockade während des normalen Schließens.

3. Robust und umweltfreundlich

  • IP67-Schutz widersteht Staub, Wasserspritzern und vorübergehendem Eintauchen und eignet sich für Außen- oder staubige Industrieanlagen.
  • Ein breiter Temperaturbereich sorgt für einen stabilen Betrieb in Kühlräumen, Werkstätten oder bei Hochgeschwindigkeitstüren im Freien.

4Einfache Installation und Integration

  • Farbcodierte Verkabelung vereinfacht die Verbindung zu Hochgeschwindigkeits-Türsteuerungssystemen (Beschreibung im Verkabelungsleitfaden).
  • Verstellbare Befestigungsstützen passen in verschiedene Türrahmenstrukturen; 8m/4m Kabel ermöglichen eine flexible Positionierung.
  • Intuitive LED-Anzeigen ermöglichen eine schnelle Statusprüfung und Fehlerbehebung.

Leitfaden für die Verdrahtung (Standardtabelle)

Komponente Farbe des Drahtes Funktion Anmerkungen
Übertrager Rot DC12-24V positive Stromversorgung Anschluss an eine stabile Stromversorgung; Vermeidung von Über-/Unterspannung
Übertrager Schwarz Boden (GND) Anschluss an das Strom-Negativ-Terminal; sichere zuverlässige Erdung
Übertrager Grün/Gelb/Weiß Rücklage Für den Grundgebrauch keine Verbindung erforderlich
Empfänger Rot DC12-24V positive Stromversorgung Das gleiche wie bei der Stromversorgung des Senders
Empfänger Schwarz Boden (GND) Gemeinsames Gelände mit Sender
Empfänger Grün NO/NC-Ausgabe (Standard NO) Anschluss an den Sicherheitssignal-Eingang des Türsteuerungssystems
Empfänger Gelb Konfigurierbares NC Aktivieren über das Setup des Blanking-Modus
Empfänger Weiß COM (gemeinsamer Terminal) Entsprechendes Endgerät für die NO/NC-Ausgabe

Eine kritische Warnung

  • Nicht NO/NC-Terminals an das positive Endgerät der Stromversorgung anschließen, da dies das optische Relais beschädigt.

Aktivierungsschritte für den Leerlaufmodus

  1. Vollständige Verkabelung und Strom auf dem Gerät.
  2. Innerhalb einer Minute nach dem Einschalten berühren Sie fünfmal den grünen Draht des Empfängers an seinen GND (schwarzen Draht).
  3. Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der

Modellkonfiguration und Anwendungsszenarien (Tabelle)

Modell Strahlmenge Schutzhöhe Zielanwendungen
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. 8/16 500 mm Kleine Hochgeschwindigkeitstüren, Zugangstüren in Logistikzentren
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 8/16 1000 mm Mittelgroße Hochgeschwindigkeitstüren, Hintertüren zum Einzelverkauf
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 8/16 1500 mm Hochgeschwindigkeitsschleusen für Lager, Zugangstüren für Produktionslinien
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 8/16 2000 mm Große industrielle Hochgeschwindigkeitstüren, Kühlschranktüren
Die in Absatz 1 genannten Anforderungen gelten für die folgenden Fahrzeuge: 8/16 2500 mm Extragroße Hochgeschwindigkeitstüren, Ladestützteure

Fehlerbehebung (Problemlösungstabelle)

Schuldsymptome Mögliche Gründe Lösungen
Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger Ausgerichtete Abgleiche von Sender und Empfänger Umstellungen zur Sicherstellung der parallelen Ausrichtung
Das rote Licht des Senders blinkt schnell. Stromversorgungsspannung < 9V oder > 28V Stabilisierung der Stromversorgung, um die Anforderungen von DC12-24V zu erfüllen
Sicherheitsschutz funktioniert, aber die Tür hat keine Anti-Pinch-Aktion Fehler bei der Verkabelung Überprüfen Sie erneut die Verkabelung anhand des Leiters; stellen Sie sicher, dass die Verbindung mit dem Türsteuerungssystem korrekt ist
Es ist nicht möglich, in den Leerstand zu wechseln 1Leckage des Lichts beim Abstieg der Tür

2Der unterste Strahl ist von Trümmern blockiert.

3. Tür/Hindernis nicht den Mindestkontinuitätsabstand erreicht		 1- Die Türversiegelung zu reparieren, um Lichtlecks zu verhindern.

2Klares Trümmermaterial blockiert den Strahl.

3- Anpassung der Tür/Hindernis an die Abstandsanforderungen

Vorsichtsmaßnahmen für Gebrauch und Wartung (Schlüsselerinnerungen)

  • Halten Sie Kabel fern von Hochspannungsleitungen und Türmaschinen, um Schäden oder Störungen zu vermeiden.
  • Die Emitter-/Empfängerlinsen regelmäßig mit einem trockenen, weichen Tuch abwischen, um Staub oder Kondens zu entfernen.
  • Verbiegen, verdrehen oder ziehen Sie die Kabel nicht mit Gewalt; kratzen Sie sich nicht an den Infrarotlinsen.
  • Verhindern Sie, dass direktes Sonnenlicht oder Infrarotlicht auf den Empfänger scheint (Vermeidung von falschen Auslösern).
  • Die Funktionen "Anti-Pinch" und "Blank Mode" sind regelmäßig zu prüfen, um einen normalen Betrieb zu gewährleisten.
