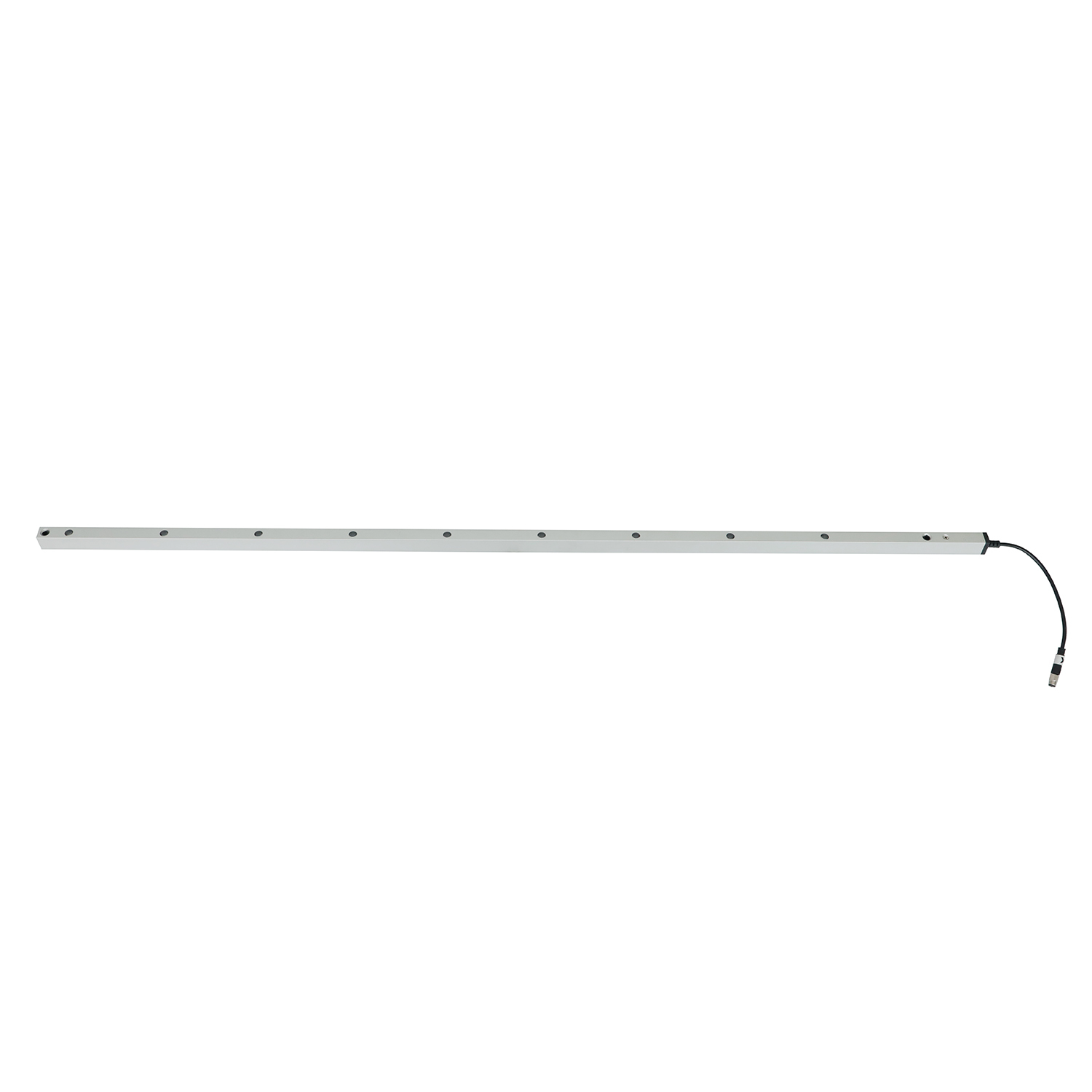

Sicherheitslichtgittersystem für automatische Türen mit wasserdichtem Aluminiumgehäuse

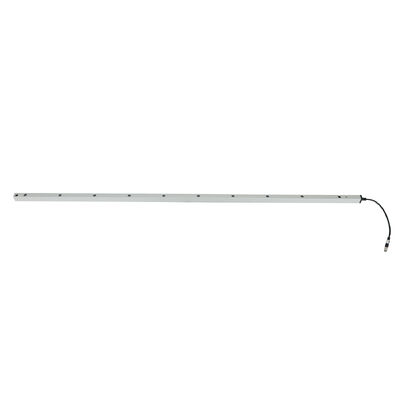

  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren CL05-8L User Manual.pdf
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Arbeitstage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat
Produktdetails
IP-Bewertung IP67 Funktion Stanzen
Erfassungsabstand 8m Material Aluminiumlegierung
Besonderheit Korrosionsbeständig Netzspannung DC12-24V
Betriebstemperatur -20 ~ 60 ℃ Betriebsstrom <50ma>
Ausgabe Nr. Nc, COM Arbeitsstrom <20mA@DC12V-24V
Spezifikation 2000*21*15 mm
Hervorheben

Automatisches Sicherheitslichtnetz für Türen

,

Sicherheitslichtnetzsystem für Gehäuse aus Aluminium

,

Wasserdichtes Sicherheitslichtnetzsystem
Hinterlass eine Nachricht
Produkt-Beschreibung



Beschreibung des Produkts


Sicherheitslichtgittersystem für automatische Türen mit wasserdichtem Aluminiumgehäuse 0


Sicherheitslichtgittersystem für automatische Türen mit wasserdichtem Aluminiumgehäuse

Das JUTAI CL20-8L Safety Light Grid System ist eine professionelle Schutzlösung für automatische Türen mit einem wasserdichten Aluminiumgehäuse und IP67-Schutz.Es bildet ein unsichtbares Lichtnetz zwischen Sende und Empfänger, die sofort die Tür umdrehen oder zum Stillstand bringen, wenn Personal, Gegenstände oder Ausrüstung einbrechen, und das Klemmen, Zerquetschen,oder Kollisionsunfälle in Industrie- und Gewerbeumgebungen.

Kernspezifikationen (Parametertabelle)

Parameter Spezifikation
Modell Die in Absatz 1 genannten Anforderungen gelten nicht.
Art der Ware Sicherheitsleuchtnetz (Sicherheitsleuchtvorhang)
Betriebsspannung DC12-24V
Arbeitsstrom Übertrager: < 65mA @ DC12V; Empfänger: < 20mA @ DC12V
Ausgabekonfiguration NO/NC Relais-Ausgang (Standard NO, konfigurierbar auf NC); COM-Terminal inbegriffen
Schutzbewertung IP67 (staubdicht + wasserdicht)
Wohnmaterial Aluminiumlegierung (wasserdicht, korrosionsbeständig)
Betriebsbereich (Sender zum Empfänger) 1 bis 8 m
Höchstschutzhöhe 1729 mm
Anzahl der Photozellen 8 Balken
Kabellänge Sender: 8m, Empfänger: 4m.
Typ des Steckers Übermittler: 5-poliger m8 männlicher Stecker; Empfänger: 5-poliger m8 männlicher Stecker
Betriebstemperatur -20 °C ~ +60 °C
Schlüsselfunktion Automatischer Türschutz gegen Zählung + Blanking-Modus (Falschalarm)
LED-Zustandsanzeiger Übertrager: Gleichblau (normaler Betrieb); schnell blinkendes Rot (Spannung < 9V oder > 28V)

Empfänger: Stetig rot (Objekt/Personal blockiert); Stetig blau (keine Hindernisse); Blinkblau (Erstbetrieb, Fehlausrichtung)
Größe des Einbaugrabes (Einheit: mm) 14- Ich weiß. - Ich weiß.7, 21.4, 259

Hauptvorteile (klare Punkte)

1. Wasserdichtes Aluminiumgehäuse

  • Die Aluminiumlegierungskonstruktion gewährleistet Langlebigkeit, Korrosionsbeständigkeit und eine effektive Wasserdichtung, gepaart mit IP67.
  • Widerstandsfähig gegen Regen, Staub und Feuchtigkeit, geeignet für automatische Türen im Außenbereich oder feuchte Industrieumgebungen.

2Zielgerichteter automatischer Türschutz

  • Das 8-strahl-Lichtnetz deckt die gesamte Türöffnungshöhe (1729 mm) ab und verhindert so, dass sich Hände, Gliedmaßen oder Gegenstände nicht einschlagen.
  • Sofortige Reaktion auf Strahlunterbrechungen, die der Betriebsgeschwindigkeit von automatischen Türen entspricht, um Sicherheitsverzögerungen zu vermeiden.

3. Blank-Modus zur Verhinderung von Fehlalarmen

  • Das Blockieren des ersten Kanals löst keine Sicherheitsreaktionen aus, die sich an automatische Türöffnungsstrukturen anpassen.
  • Vermeidet unnötiges Umdrehen der Tür beim normalen Schließen und behält gleichzeitig den Schutz vor unbeabsichtigten Eindringen.

4. Einfache Installation und Bedienung

  • Die farbcodierte Verkabelung vereinfacht die Verbindung zu automatischen Türsteuerungssystemen (Details im Verkabelungsleitfaden).
  • Verstellbare Befestigungsstützen passen in verschiedene Türrahmenstrukturen; intuitive LED-Anzeigen ermöglichen eine schnelle Statusprüfung.

Leitfaden für die Verdrahtung (Standardtabelle)

Komponente Farbe des Drahtes Funktion Anmerkungen
Übertrager Rot DC12-24V positive Stromversorgung Anschluss an eine stabile Stromversorgung; Vermeidung von Über-/Unterspannung
Übertrager Schwarz Boden (GND) Anschluss an das Strom-Negativ-Terminal; sichere zuverlässige Erdung
Übertrager Grün/Gelb/Weiß Rücklage Für den Grundgebrauch keine Verbindung erforderlich
Empfänger Rot DC12-24V positive Stromversorgung Das gleiche wie bei der Stromversorgung des Senders
Empfänger Schwarz Boden (GND) Gemeinsames Gelände mit Sender
Empfänger Grün NO/NC-Ausgabe (Standard NO) Anschluss an den Sicherheitssignal-Eingang des automatischen Türsteuerungssystems
Empfänger Gelb Konfigurierbares NC Aktivieren über das Setup des Blanking-Modus
Empfänger Weiß COM (gemeinsamer Terminal) Entsprechendes Endgerät für die NO/NC-Ausgabe

Eine kritische Warnung

  • Nicht NO/NC-Terminals (grüne/gelbe Kabel des Empfängers) an das positive Endgerät der Stromversorgung anschließen, da dies das optische Relais beschädigt.

Aktivierungsschritte für den Leerlaufmodus

  1. Vollständige Verkabelung und Anschluss an das System.
  2. Innerhalb einer Minute nach dem Einschalten berühren Sie fünfmal den grünen Draht des Empfängers an seinen GND (schwarzen Draht).
  3. Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der

Anwendungsszenarien (Zielliste)

  • Automatische Türen für Industriezwecke (Schnelltüren, Rollerläden, Sektionstüren)
  • Automatische Geschäftstüren (Einkaufszentren, Bürogebäude, Einzelhandelsgeschäfte)
  • Automatische Außentüren (Parkplätze, Logistikzentrumseingänge)
  • Automatische Türen für spezielle Umgebungen (Kaltlager, feuchte Werkstätten)

Fehlerbehebung (Problemlösungstabelle)

Schuldsymptome Mögliche Gründe Lösungen
Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger Ausgerichtete Abgleiche von Sender und Empfänger Umstellungen zur Sicherstellung der parallelen Ausrichtung
Das rote Licht des Senders blinkt schnell. Stromversorgungsspannung < 9V oder > 28V Stabilisierung der Stromversorgung, um die Anforderungen von DC12-24V zu erfüllen
Das System funktioniert, aber die Tür hat keine Anti-Pinch-Aktion. Fehler bei der Verkabelung Überprüfen Sie erneut die Verkabelung anhand des Leiters; stellen Sie sicher, dass die Verbindung mit dem Türsteuerungssystem korrekt ist
Es ist nicht möglich, in den Leerstand zu wechseln 1Leckage des Lichts beim Abstieg der Tür

2Der unterste Strahl ist von Trümmern blockiert.

3. Tür/Hindernis nicht den Mindestkontinuitätsabstand erreicht		 1- Die Türversiegelung zu reparieren, um Lichtlecks zu verhindern.

2Klares Trümmermaterial blockiert den Strahl.

3- Anpassung der Tür/Hindernis an die Abstandsanforderungen

Vorsichtsmaßnahmen für Gebrauch und Wartung (Schlüsselerinnerungen)

  • Halten Sie Kabel fern von Hochspannungsleitungen und Türmaschinen, um Schäden oder Störungen zu vermeiden.
  • Wischen Sie die Emitter-/Empfängerlinsen regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Feuchtigkeit oder Schmutz zu entfernen.
  • Beugen, verdrehen oder ziehen Sie die Kabel nicht mit Gewalt; Kratzen Sie nicht am Aluminiumgehäuse oder an den Infrarotlinsen.
  • Verhindern Sie, dass direktes Sonnenlicht oder Infrarotlicht auf den Empfänger scheint (Vermeidung von falschen Auslösern).
  • Bei der Außeninstallation ist sicherzustellen, dass die Vorrichtung fest befestigt ist, um Wind und Vibrationen zu widerstehen.
Für technische Unterstützung, Anpassung oder Massenanfragen besuchen Sie unsere offizielle Website:Siehe auch: https://www.accesssecuritysolution.com/
