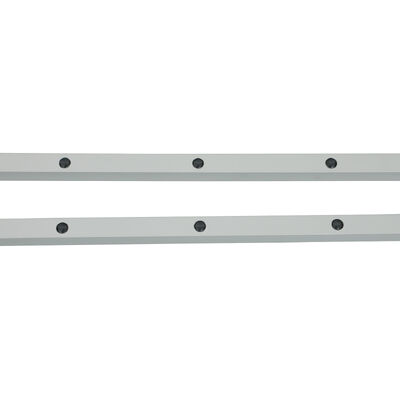

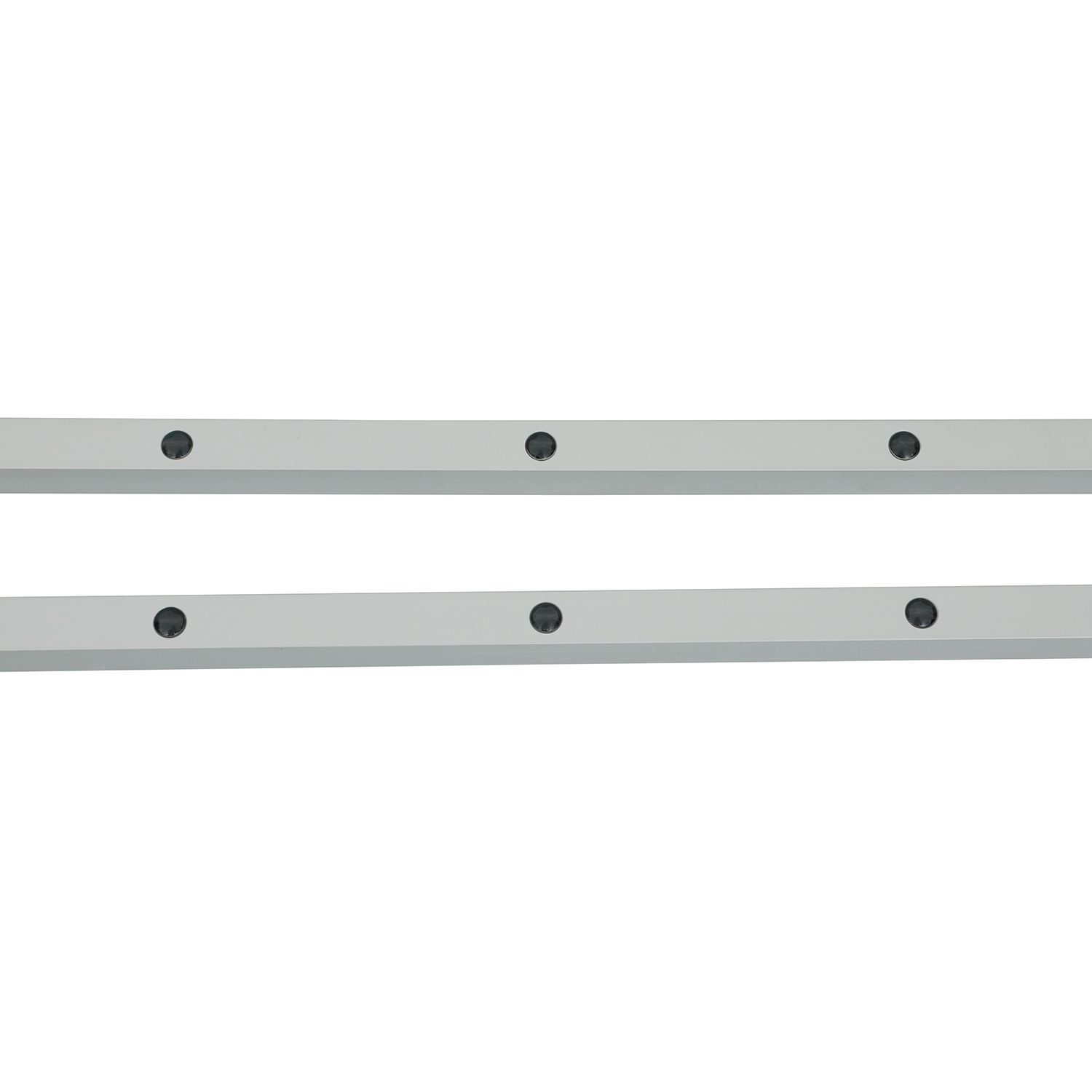

Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Herkunftsort China
Markenname JUTAI
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Dokumentieren CL05-8L User Manual.pdf
Min Bestellmenge 1
Preis negotiable
Verpackung Informationen Karikatur
Lieferzeit 5 - 8 Arbeitstage
Zahlungsbedingungen T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit 1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
IP-Bewertung IP67 Funktion Stanzen
Erfassungsabstand 8m Material Aluminiumlegierung
Besonderheit Korrosionsbeständig Netzspannung DC12-24V
Betriebstemperatur -20 ~ 60 ℃ Betriebsstrom <50ma>
Ausgabe Nr. Nc, COM Arbeitsstrom <20mA@DC12V-24V
Spezifikation 2000*21*15 mm
Hervorheben

Infrarot-Schutzschranke für Industrietüren

,

Einstellbarer Schutzschutz von 500-2500 mm Infrarot
Hinterlass eine Nachricht
Produkt-Beschreibung



Beschreibung des Produkts


Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm 0

Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm

Die JUTAI CL-Infrarot-Schutzbarriere ist eine professionelle Sicherheitslösung, die auf Industrietüren zugeschnitten ist und eine verstellbare Länge von 500 mm bis 2500 mm bietet, um unterschiedliche Türgrößen zu erfüllen.Es bildet ein unsichtbares Lichtnetz zwischen Sender und Empfänger, die sofort die Tür umdrehen oder stoppen kann, wenn Personal/Objekte eindringen, wodurch Kneipungsunfälle in industriellen Umgebungen wirksam verhindert werden.Sie bietet eine zuverlässige Leistung unter rauen Bedingungen..

Kernspezifikationen (Parametertabelle)

Parameter Spezifikation
Modellreihe CL05, CL10, CL15, CL20, CL25 (mit dem Suffix -8L)
Einstellbarer Längenbereich 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (abhängig vom Modell)
Anzahl der Photozellen 8 Balken
Höchstschutzhöhe 1729 mm (Referenz CL20-8L)
Betriebsspannung DC12-24V
Arbeitsstrom Übertrager: < 65mA @ DC12V; Empfänger: < 20mA @ DC12V
Ausgabekonfiguration NO/NC Relais-Ausgang (Standard NO, konfigurierbar auf NC); COM-Terminal inbegriffen
Schutzbewertung IP67 (staubdicht + wasserdicht)
Wohnmaterial Aluminiumlegierung
Betriebsbereich (Sender zum Empfänger) 1 bis 8 m
Kabellänge Sender: 8m, Empfänger: 4m.
Typ des Steckers Übermittler: 5-poliger M8-Mann; Empfänger: 4-poliger M8-Mann
Betriebstemperatur -20 °C ~ +60 °C
Schlüsselfunktion Gewerbliche Tür Anti-Pinch + Blanking-Modus (erster Kanal ohne Auslöser)
LED-Zustandsanzeiger Übertrager: Gleichblau (normal); schnell blinkendes Rot (Spannung < 9V oder > 28V)

Empfänger: Stetig rot (blockiert); Stetig blau (unblockiert); Blinkblau (Fehlstellung)
Größe des Einbaugrabes (Einheit: mm) 14- Ich weiß. - Ich weiß.7, 21.4, 259

Hauptvorteile (klare Punkte)

1. 500-2500 mm Verstellbare Länge

  • Mehrere Längenoptionen decken kleine Zugangstüren (500 mm) bis zu besonders großen Industrietüren (2500 mm) ab und passen sich unterschiedlichen Industrietürgrößen an.
  • Es sind keine weiteren Änderungen erforderlich.

2Gezieltes Schutzniveau für Industrietüren

  • Das 8-Bale-Lichtnetz beseitigt Sicherheitsblinde Flecken und erkennt Hände, Gliedmaßen oder Gegenstände, um zu verhindern, dass sie eingeklemmt oder zerquetscht werden.
  • Der Blanking-Modus passt sich an industrielle Türöffnungen an und vermeidet falsche Alarme beim normalen Schließen.

3. Robust und umweltfreundlich

  • IP67-Schutz widersteht Staub, Wasserspritzern und rauen industriellen Bedingungen und eignet sich für den Innen- und Außenbereich.
  • Das Gehäuse aus Aluminiumlegierung widersteht Korrosion und mechanischem Verschleiß und gewährleistet eine langfristige Zuverlässigkeit.

4. Einfache Installation und Bedienung

  • Die farbcodierte Verkabelung vereinfacht die Verbindung zu industriellen Türsteuerungssystemen (die Einzelheiten finden Sie im Verkabelungsleitfaden).
  • Verstellbare Befestigungsstützen passen in verschiedene Türrahmen; intuitive LED-Anzeigen ermöglichen eine schnelle Fehlerbehebung.

Leitfaden für die Verdrahtung (Standardtabelle)

Komponente Farbe des Drahtes Funktion Anmerkungen
Übertrager Rot DC12-24V positive Stromversorgung Anschluss an eine stabile Stromversorgung
Übertrager Schwarz Boden (GND) Anschluss an die Stromversorgung
Übertrager Grün/Gelb/Weiß Rücklage Für den Grundgebrauch keine Verbindung erforderlich
Empfänger Rot DC12-24V positive Stromversorgung Das gleiche wie bei der Senderleistung.
Empfänger Schwarz Boden (GND) Gemeinsames Gelände mit Sender
Empfänger Grün NO/NC-Ausgabe (Standard NO) Anschluss an den Sicherheitssignal-Eingang des Türsteuerungssystems
Empfänger Gelb Konfigurierbares NC Aktivieren über das Setup des Blanking-Modus
Empfänger Weiß COM (gemeinsamer Terminal) Entsprechendes Endgerät für die NO/NC-Ausgabe

Eine kritische Warnung

  • Nicht NO/NC-Terminals an die Stromversorgung anschließen, da dies das optische Relais beschädigt.

Aktivierungsschritte für den Leerlaufmodus

  1. Vollständige Verkabelung und Strom auf dem Gerät.
  2. Innerhalb einer Minute nach dem Einschalten berühren Sie fünfmal den grünen Draht des Empfängers an seinen GND (schwarzen Draht).
  3. Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der/der Empfänger/der

Modell- und Längenübereinstimmung (Tabelle)

Modell Länge Zielindustrie Türtypen
Die in Absatz 1 genannte Regelung gilt nicht. 500 mm Kleine Zugangstüren, Gebrauchstüren
Die in Absatz 1 genannte Regelung gilt nicht. 1000 mm mit einem Durchmesser von mehr als 50 cm3
Die in Absatz 1 genannte Regelung gilt nicht. 1500 mm Lager- und Logistikzentrumstüren
Die in Absatz 1 genannten Anforderungen gelten nicht. 2000 mm Große industrielle Schnelltüren, Kühlschranktüren
Die in Absatz 1 genannte Regelung gilt nicht. 2500 mm Extragroße Ladestützteure, Schwerlast-Industrietüren

Fehlerbehebung (Problemlösungstabelle)

Schuldsymptome Lösungen
Der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger/der Empfänger Neuausrichtung von Emitter und Empfänger für die parallele Ausrichtung
Das rote Licht des Senders blinkt schnell. Stabilisierung der Stromversorgung auf DC12-24V (Vermeidung von < 9V oder > 28V)
Keine Anti-Kneifwirkung (Gerät normal) Überprüfen Sie die Verkabelung erneut mit dem Leitfaden, um Verbindungsfehler zu beheben
Es ist nicht möglich, in den Leerstand zu wechseln 1- Die Türversiegelung zu reparieren, um Lichtlecks zu verhindern.

2Klarer Trümmer blockiert den untersten Strahl.

3. Stellen Sie sicher, dass die Tür/das Hindernis den Mindestdurchschnittsverstopfungsabstand erreicht

Vorsichtsmaßnahmen für Gebrauch und Wartung (Schlüsselerinnerungen)

  • Halten Sie Kabel fern von Hochspannungsleitungen und Türmaschinen, um Schäden zu vermeiden.
  • Wischen Sie die Emitter-/Empfängerlinsen regelmäßig mit einem trockenen, weichen Tuch ab, um Staub/Schmutz zu entfernen.
  • Verbiegen/drehen Sie das Gerät oder die Kabel nicht; Kratzen von Infrarotlinsen vermeiden.
  • Verhindern Sie, dass direktes Sonnenlicht oder Infrarotlicht auf den Empfänger scheint.
  • Stellen Sie sicher, dass Objekte im Blanking-Modus die Mindestkontinuitätsblokkungsdistanz erfüllen.
Technische Unterstützung oder Massenanfragen erhalten Sie unter:Siehe auch: https://www.accesssecuritysolution.com/

Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm 1




Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm 2


Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm 3

Infrarotschutzbarriere für Industrietüren mit verstellbarer Länge von 500-2500 mm 4
