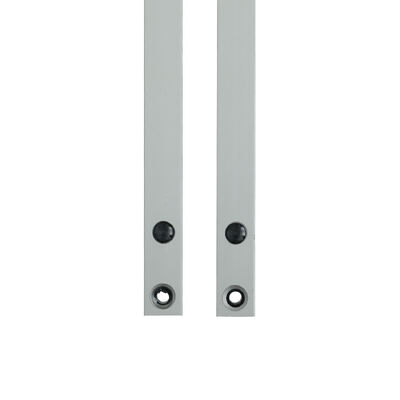

Multi-Beam-Sicherheitssensor für Türsysteme mit NO/NC-Ausgang & Schnellreaktion

Kernspezifikationen (Detaillierte Parametertabelle)

Hauptvorteile (Klare, gezielte Punkte)

1. Multi-Beam-Vollbereichserkennung

• 8-Strahl-Lichtgitter eliminiert Sicherheitsblindstellen über die gesamte Türöffnungshöhe (1729 mm) und stellt sicher, dass kleine Objekte, Hände oder Gliedmaßen nicht übersehen werden.
• Die dichte Strahlenverteilung passt sich dem dynamischen Betrieb von Türsystemen an und bietet einen Rundum-Klemmschutz.

2. Konfigurierbarer NO/NC-Ausgang

• Der Standard-NO-Ausgang erfüllt die Anforderungen gängiger Türsteuerungssysteme; der NC-Ausgang ist durch einfache Bedienung konfigurierbar.
• Der flexible Ausgangsmoduswechsel ermöglicht eine nahtlose Integration in verschiedene Türsteuerungstafeln und Sicherheitsrelais und verbessert die Kompatibilität.

3. Schnelle Reaktion für Türsicherheit

• Löst sofort Sicherheitsmaßnahmen (Türumkehr/Stopp) bei Strahlunterbrechung aus und passt sich dem schnellen Betrieb von Schnelllauftoren und Rollläden an.
• Eliminiert Sicherheitsverzögerungen in stark frequentierten Türszenarien und vermeidet effektiv Quetschunfälle.

4. Robustes und zuverlässiges Verhalten

• IP67-Schutz widersteht Staub, Wasserspritzern und zeitweiligem Eintauchen und eignet sich für Innen-/Außeninstallationen von Türen und raue Industrieumgebungen.
• Das Gehäuse aus Aluminiumlegierung ist korrosionsbeständig, mechanisch verschleißfest und vibrationsbeständig und gewährleistet eine langfristige Stabilität bei häufigen Türvorgängen.

5. Blanking-Modus zur Vermeidung von Fehlalarmen

• Das Blockieren des ersten Kanals des Lichtgitters löst keine Sicherheitsreaktionen aus und passt sich Türspaltstrukturen und sequenzieller Strahlblockierung während des normalen Schließens an.
• Vermeidet unnötige Türunterbrechungen und behält gleichzeitig den vollen Schutz vor unbeabsichtigtem Eindringen bei.

Verdrahtungsanleitung (Standardisierte Tabelle mit Anmerkungen)

Kritische Warnung

• Schließen Sie die NO/NC-Anschlüsse (grüne/gelbe Kabel des Empfängers) NICHT an den positiven Anschluss der Stromversorgung an – dies beschädigt das optische Relais dauerhaft.

Aktivierungsschritte für NC-Ausgang und Blanking-Modus

1. Vervollständigen Sie die Verkabelung gemäß der Verdrahtungsanleitung und bestätigen Sie, dass keine Verbindungsfehler vorliegen.
2. Schalten Sie den Sensor ein (stellen Sie sicher, dass die Stromversorgung den Anforderungen von DC12-24V entspricht).
3. Berühren Sie innerhalb von 1 Minute nach dem Einschalten das grüne Kabel (NO-Ausgang) des Empfängers fünfmal hintereinander mit seinem schwarzen Kabel (GND).
4. Beobachten Sie, wie das rote Licht des Empfängers schnell blinkt – dies zeigt eine erfolgreiche Aktivierung an: Das gelbe Kabel schaltet in den NC-Modus und der Blanking-Modus ist aktiviert.

Anwendungsszenarien (Gezielte Liste)

• Industrielle Schnelllauftore (Produktionsstätten, Logistikzentren)
• Rollläden (Lagerhallen, Einzelhandelsgeschäfte, Gewerbegebäude)
• Automatische Türen (Bürogebäude, Einkaufszentren, Industriehallen)
• Kühlhaustüren (Kühlhäuser, Gefrierzellen)
• Garagentore (Wohn-, Gewerbeparkplätze)

Fehlerbehebung (Umfassende Problem-Lösungs-Tabelle)

Hinweise zu Verwendung und Wartung (Wichtige Erinnerungen)

• Halten Sie die Verbindungskabel von Hochspannungs-/Hochstromleitern, Türmaschinen und Gabelstaplerwegen fern, um Störungen, Quetschungen oder Beschädigungen zu vermeiden.
• Wischen Sie die Linsen von Sender und Empfänger regelmäßig mit einem trockenen, weichen Tuch ab, um Staub, Ölflecken oder Kondensation zu entfernen – verschmutzte Linsen beeinträchtigen die Erkennungsgenauigkeit.
• Biegen, verdrehen oder ziehen Sie den Sensor oder die Kabel nicht mit Gewalt; vermeiden Sie Kratzer auf dem Gehäuse aus Aluminiumlegierung oder den Infrarotlinsen.
• Verhindern Sie, dass direktes Sonnenlicht oder andere Infrarotlichtquellen auf den Empfänger scheinen (vermeidet Fehlauslösungen oder Erkennungsfehler).
• Stellen Sie sicher, dass die Tür oder das Hindernis, das für den Blanking-Modus verwendet wird, die Mindestanforderung für die kontinuierliche Blockierentfernung erfüllt.
• Testen Sie regelmäßig die Klemmschutzfunktion und den Ausgangsmodus, um sicherzustellen, dass der Sensor normal mit dem Türsystem funktioniert.
