NED200 Multi-Protokoll-LED-Display-Treiber-Board mit Unterstützung für mehrere Sprachen und QR-Codes
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Modellnummer | NED200 |
| Dokumentieren | NED200 Multi functional LED...er.pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | KARTON |
| Lieferzeit | 7 Arbeitstage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 1000/Monat |
Produktdetails
| LED-Anzeigeschnittstelle | HUB75 & HUB08 (erweiterbar auf HUB12) | Kontrollierte Anzeigezeilen | 4 Leitungen unabhängig |
|---|---|---|---|
| Unterstützte Sprachen | Über 100 Sprachen | QR-Code-Anzeigemodi | Vollbild (52 Zeichen) und dreizeilig (77 Zeichen) |
| Kommunikationsprotokolle | RS485, TCP/IP (Ethernet), MQTT | Relaisausgangskanäle | 2 Kanäle (250VAC/10A) |
| Sprachspeicherkapazität | Bis zu 256 Dateien (8 MB) | Remote-Upgrade-Unterstützung | OTA (Over-The-Air) über TCP/Browser |
| Betriebstemperatur | -40°C bis +85°C | Stromversorgung | DC 12 V (mit Verpolungsschutz) |
| Hervorheben | Multi-Protokoll-LED-Display-Treiber-Board,QR-Code LED-Display-Treiberbrett,Mehrsprachige LED-Display-Treiberplatte |
||
Produkt-Beschreibung

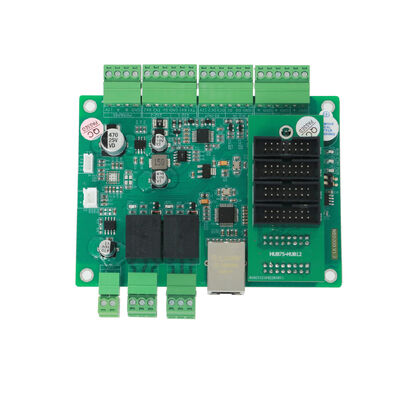

NED200 Multi-Protokoll LED-Display-Treiberplatine mit Mehrsprachigkeit und QR-Code-Unterstützung
Die NED200 Multi-Protokoll LED-Display-Treiberplatine ist ein intelligentes All-in-One-Kernmodul, das LED-Display-Steuerung, Multi-Protokoll-Kommunikation, interaktive QR-Code-Anzeige, Sprachausgabe und Peripherie-Verknüpfung integriert. Sie überwindet die Einschränkungen traditioneller Einzelfunktions-Treiber und unterstützt nahtlose Verbindungen mit LED-Modulen, Host-Systemen und verschiedenen Peripheriegeräten. Mit starker Anpassungsfähigkeit, niedrigen Nutzungsschwellen und skalierbaren Funktionen dient sie als universeller Steuerungs-Hub für intelligente Informationsübertragung und Multi-Geräte-Kollaboration – geeignet für Parkhäuser, Einkaufszentren, Industriehallen, landschaftlich reizvolle Gebiete und andere Szenarien, die effiziente Informationsanzeige und automatisierte Verknüpfung erfordern.
Kerntechnische Parameter
| Kategorie | Schlüsselparameter | Spezifikation |
| Stromversorgung & Physisch | Betriebsspannung | DC12V (mit Verpolungsschutz) |
| Betriebsstrom | 2A MAX | |
| Betriebstemperatur | -40°C bis +85°C (relative Luftfeuchtigkeit <80%, keine Kondensation)Abmessungen (L×B×H) | |
| 115mm × 85mm × 15mm | Abstand der Befestigungslöcher | |
| 105mm × 75mm | Display-Steuerung | |
| 4-zeilige unabhängige Steuerung, max. 80 Bytes pro Zeile | 1x HUB75 (unterstützt 32-Scan-Module), 1x HUB08; erweiterbar auf 4x HUB12 über Erweiterungsplatine (HUB75 und HUB08 können nicht gleichzeitig verwendet werden) | Display-Steuerung |
| 4-zeilige unabhängige Steuerung, max. 80 Bytes pro Zeile | Sprachunterstützung | |
| Integrierte Schriftbibliothek für über 100 Sprachen (vereinfachtes Chinesisch, traditionelles Chinesisch, Englisch, Thai, Koreanisch, Arabisch usw.) | QR-Code-Funktion | |
| Vollbildmodus (52 Zeichen, optimaler Scanabstand 2-5m); 3-Zeilen-Modus (77 Zeichen, optimaler Scanabstand 0,5-2m) | Zeitanzeige | |
| Unterstützt Echtzeit-Zeitüberlagerung, anpassbares Format (Jahres-/Monats-/Tagestrenner usw.) | Kommunikation | |
| Kommunikationsports | 1x Ethernet (10/100M adaptiv, isoliert), 2x RS232, 1x RS485, 1x TTL | Steuerungsprotokolle |
| RS485, TCP, MQTT (unterstützt Befehlssteuerung; aktive Meldung des IO-Status wird im 485-Modus nicht unterstützt) | Spezialschnittstelle | |
| 1x Wiegand 26/34 adaptive Schnittstelle (für Kartenleser/biometrische Scanner) | Peripherie-Verknüpfung | |
| Relaisausgang | 2 Kanäle, potentialgetrennter Schließer/Öffner/Wechsler-Ausgang (unabhängige COM/NO/NC), Belastbarkeit: 250VAC 10A / 30VDC 10A | IO-Eingang |
| 2 Kanäle, nicht isoliert, Signalspannungsbereich: 0-5V (unterstützt potentialfreie Signale) | IO-Ausgang (OC) | |
| 2 Kanäle, nicht isoliert, max. Last: 12V/0,2A (mit Überstromschutz) | Sprache & Erweiterung | |
| Sprachausgabe | 8MB Speicher (bis zu 256 Sprachdateien), ID-Aufrufmodus, unterstützt sequenzielles/sofortiges Abspielen | Hilfsstromausgang |
| Integrierte 12V-zu-5V-Schaltung, max. Dauerstrom 1,2A (für Scanner, Kartenleser, LED-Module) | Fern-Upgrade | |
| Unterstützt OTA-Fern-Upgrade über TCP-Tool oder Browser | Eindeutige Identifizierung | |
| Jede Platine hat eine eindeutige globale ID zur Quellidentifizierung und Zugangskontrolle | Codierungsunterstützung | |
| Docking-Codierung | GBK, UTF8, UNICODE (optional, kann nicht gleichzeitig unterstützt werden) | Schlüsselfunktionale Vorteile |
Vielseitige LED-Display-Steuerung
4-zeilige unabhängige Verwaltung: Jede Zeile kann benutzerdefinierte Inhalte (Text, Zeit) separat anzeigen und erfüllt die Anforderungen an die gleichzeitige Übertragung mehrerer Informationen.
- Mehrsprachig universell: Unterstützt über 100 globale Sprachen und passt sich an grenzüberschreitende und multiethnische Anwendungsszenarien an, ohne zusätzliche Schriftkonfiguration.
- Flexible Schnittstellenanpassung: Direkte Verbindung von HUB75/HUB08 LED-Modulen; erweiterbar auf 4 HUB12-Schnittstellen über Erweiterungsplatinen, kompatibel mit den meisten gängigen LED-Display-Spezifikationen.
- Interaktive QR-Code-Anzeige
Dual-Modus-Anpassung: Vollbild-QR-Code für Scans aus großer Entfernung (z. B. Parkgebührenzahlung), 3-Zeilen-QR-Code mit 4-zeiliger Textbeschreibung für Interaktion aus kurzer Entfernung (z. B. Reiseführer für Sehenswürdigkeiten).
- Anpassbarer Inhalt: QR-Code unterstützt URL, Text und andere Inhaltstypen; überschüssige Zeichen werden automatisch abgeschnitten, um eine normale Erkennung zu gewährleisten.
- Nahtloser Moduswechsel: Verlässt den QR-Code-Modus mit einem Ein-Klick-Befehl und stellt den ursprünglichen Anzeigeinhalt ohne manuelle Neukonfiguration wieder her.
- Multi-Protokoll-Kommunikation & Erweiterung
Umfangreiche Kommunikationsports: Ethernet für LAN-Fernverbindungen, RS485/RS232 für industrielle lokale Kommunikation, TTL für kurzreichweitige Geräteverknüpfung, deckt die meisten Kommunikationsanforderungen ab.
- IoT-freundliche Protokolle: Unterstützt das MQTT-Protokoll, ermöglicht einfache Integration in Cloud-Management-Systeme und IoT-Plattformen.
- Zugangskontrollintegration: Wiegand-Schnittstelle verbindet direkt Kartenleser oder biometrische Geräte und erleichtert die Integration von Zugangskontroll- + Anzeigesystemen.
- Peripherie-Verknüpfung & Sprachausgabe
Leistungsstarke Relaissteuerung: 2 Hochlastrelais können Schranken, Lichter, Geräte-Stromversorgungen und andere Geräte verknüpfen, um automatische Verknüpfungen zu realisieren.
- IO-Statusüberwachung: Liest Sensor-, Tasten- oder Schaltersignale und löst voreingestellte Aktionen (z. B. Geräteamarm, Sprachausgabe) basierend auf externen Ereignissen aus.
- Flexible Sprachwiedergabe: Speichert bis zu 256 Sprachdateien, unterstützt sequentielle/sofortige Wiedergabemodi, geeignet für Willkommensnachrichten, Sicherheitshinweise und Betriebsbestätigungen.
- Einfache Bedienung & Stabile Leistung
Niedrige Betriebsschwelle: Alle Funktionen werden über standardisierte Protokollbefehle gesteuert, keine komplexe Programmierung erforderlich, reduziert Betriebs- und Wartungskosten.
- Datensicherheit & Stabilität: Standardparameter werden im Flash-Speicher gespeichert (gehen nach Stromausfall nicht verloren); regelmäßige "Heartbeat-Befehle" verhindern die automatische Aktualisierung des Anzeigeinhalts.
- Breite Umgebungsanpassung: Funktioniert bei extremen Temperaturen von -40°C bis +85°C, mit ESD- und Puls-Schutz für Kommunikationsports, geeignet für raue Industrie- oder Außenumgebungen.
- Anwendungsszenarien
Intelligente Parksysteme:
- Anzeige der Echtzeit-Parkverfügbarkeit, Preise und Vollbild-Zahlungs-QR-Codes; Verknüpfung von Relais zur Steuerung von Schranken und Wiedergabe von Sprachaufforderungen für "Zahlung erfolgreich".Einkaufszentren & Malls:
- Verwendung der 4-zeiligen Anzeige für Stockwerk-Navigation, Markenwerbung und Echtzeit-Uhrzeit; Anzeige interaktiver QR-Codes für Gutscheine, mit Sprachausgaben, die Verbraucher leiten.Industriehallen:
- Anzeige von Produktionsdaten, Sicherheitsrichtlinien und Gerätestatus; Verknüpfung von IO-Eingängen zur Erkennung von Geräteanomalien, Auslösen von Sprachalarmen und Abschalten der Stromversorgung über Relais.Landschaftlich reizvolle Gebiete & öffentliche Plätze:
- Anzeige mehrsprachiger Sicherheitshinweise, Routen und 3-zeiliger QR-Codes für detaillierte Anleitungen; Wiedergabe von Willkommensstimmen, nachdem Besucher Codes zum Registrieren scannen.Zugangskontrolle & Smart Buildings:
- Integration mit Kartenlesern über Wiegand-Schnittstelle; Anzeige von Besucherinformationen und Wiedergabe von "Willkommens"-Stimmen, während die Türzugangskontrolle über Relais gesteuert wird.Verkehrsknotenpunkte & Regierungsgebäude:
- Bereitstellung mehrsprachiger Fahrpläne, Wegweiser und öffentlicher Durchsagen; Unterstützung von Remote-Inhaltsaktualisierungen und System-Upgrades.Warum die NED200 Multi-Protokoll LED-Display-Treiberplatine wählen?
All-in-One-Integration:
- Kombiniert Display-Steuerung, Kommunikation, QR-Code-Interaktion, Sprachausgabe und Peripherie-Verknüpfung, reduziert Systemkomplexität und Hardwarekosten.Starke Anpassungsfähigkeit:
- Nahtlose Integration in bestehende Managementsysteme (Parkhäuser, Werkstätten, Malls) ohne Änderung der Hardware-Architektur.Kostengünstige Erweiterung:
- Unterstützt lokale Sprachdatei-Updates und IO-Schnittstellen-Erweiterungsmodule, vermeidet den Austausch des Hauptgeräts für Funktions-Upgrades.Professionelle Zuverlässigkeit:
- Industrielles Design mit Verpolungsschutz, Überstromschutz und breiter Temperaturbeständigkeit, gewährleistet 24/7 stabilen Betrieb.Globale Kompatibilität:
- Mehrsprachige und Multi-Protokoll-Unterstützung passt sich an grenzüberschreitende und Multi-Szenario-Anwendungsanforderungen an, mit Fern-Upgrade-Möglichkeit für langfristige Nutzbarkeit.
