Universelle LED-Controller-Platine unterstützt über 100 Sprachen und mehrere Kommunikationsschnittstellen
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Modellnummer | NED200 |
| Dokumentieren | NED200 Multi functional LED...er.pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | KARTON |
| Lieferzeit | 7 Arbeitstage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 1000/Monat |
Produktdetails
| LED-Anzeigeschnittstelle | HUB75 & HUB08 (erweiterbar auf HUB12) | Kontrollierte Anzeigezeilen | 4 Leitungen unabhängig |
|---|---|---|---|
| Unterstützte Sprachen | Über 100 Sprachen | QR-Code-Anzeigemodi | Vollbild (52 Zeichen) und dreizeilig (77 Zeichen) |
| Kommunikationsprotokolle | RS485, TCP/IP (Ethernet), MQTT | Relaisausgangskanäle | 2 Kanäle (250VAC/10A) |
| Sprachspeicherkapazität | Bis zu 256 Dateien (8 MB) | Remote-Upgrade-Unterstützung | OTA (Over-The-Air) über TCP/Browser |
| Betriebstemperatur | -40°C bis +85°C | Stromversorgung | DC 12 V (mit Verpolungsschutz) |
| Hervorheben | LED-Controller-Platine für über 100 Sprachen,LED-Controller-Platine mit mehreren Kommunikationsschnittstellen |
||
Produkt-Beschreibung

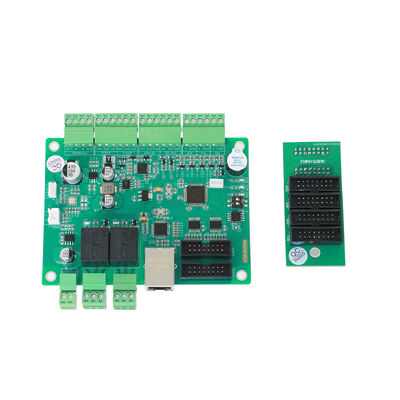

Universal LED Controller Board unterstützt mehr als 100 Sprachen und mehrere Kommunikationsschnittstellen
Das JUTAI NED200 Universal LED Controller Board ist ein vielseitiges intelligentes Kerngerät, das für die Steuerung von LED-Displays in verschiedenen Szenarien entwickelt wurde.Mehrprotokollkommunikation, interaktive QR-Code-Ausgabe, Sprachübertragung und periphere Verknüpfung, die die Grenzen von Single-Funktion-Controllern durchbrechen.Mit Unterstützung für mehr als 100 globale Sprachen und umfangreiche Kommunikationsschnittstellen, verbindet es sich nahtlos mit LED-Modulen, Hostsystemen und Peripheriegeräten und dient als universelles Steuerungsknotenpunkt für die intelligente Informationsübertragung in Parkplätzen, Geschäftsanlagen,Industriewerkstätten, landschaftlich reizvolle Gebiete und öffentliche Räume.
Kerntechnische Parameter
| Kategorie | Schlüsselparameter | Spezifikation |
|---|---|---|
| Grundkonfiguration | Betriebsspannung | DC12V (mit Rückschaltschutz) |
| Betriebsstrom | 2A MAX | |
| Betriebstemperatur | -40 °C bis +85 °C (relative Luftfeuchtigkeit < 80%, keine Kondensation) | |
| Abmessungen (L × W × H) | 115 mm × 85 mm × 15 mm | |
| Montageöffnungsabstand | 105 mm × 75 mm | |
| Anzeigesteuerung | LED-Schnittstellen | 1x HUB75 (unterstützt 32-Scan-Module), 1x HUB08; erweiterbar auf 4x HUB12 über Erweiterungstafel (HUB75 und HUB08 können nicht gleichzeitig verwendet werden) |
| Anzeigekapazität | 4-zeilige unabhängige Steuerung, maximal 80 Bytes pro Zeile | |
| Sprachunterstützung | Über 100 Sprachen weltweit (einfaches Chinesisch, Traditionschinesisch, Englisch, Thai, Koreanisch, Arabisch usw.) | |
| Docking-Coding | GBK, UTF8, UNICODE (optional, kann nicht gleichzeitig unterstützt werden) | |
| Zeitanzeige | Echtzeitüberlagerung, anpassbares Format (Jahr/Monat/Tag-Trennzeichen) | |
| Kommunikationsschnittstellen | Drahtgebundene Ports | 1x Ethernet (10/100M adaptiv, isoliert), 2x RS232, 1x RS485, 1x TTL |
| Spezielle Schnittstelle | 1x Wiegand 26/34 adaptiv (für Kartenleser/biometrische Scanner) | |
| Unterstützte Protokolle | RS485, TCP, MQTT (Befehlssteuerung; IO-Aktivberichterstattung nicht im 485-Modus unterstützt) | |
| Interaktive und Verbindungsfunktionen | QR-Code-Anzeige | Vollbildmodus (52 Chars, 2-5m Scanentfernung); 3-Zeilenmodus (77 Chars, 0,5-2m Scanentfernung) |
| Sprachübertragung | 8 MB Speicherplatz (bis zu 256 Sprachdateien), Anrufmodus mit ID, sequentielle/sofortige Wiedergabe | |
| Relais-Ausgang | 2 Kanäle, trockener Kontakt isoliert (250VAC 10A / 30VDC 10A) | |
| IO-Eingabe | 2 Kanäle, nicht isoliert (0-5V-Signal, unterstützt trockene Kontakte) | |
| IO-Ausgabe (OC) | 2 Kanäle, nicht isoliert (maximale Belastung 12V/0,2A, Überstromschutz) | |
| Ausbau und Zuverlässigkeit | Hilfskraft | Ein integriertes 12 V bis 5 V-Schaltkreis mit maximaler Leistung von 1,2 A (für Scanner, Kartenleser) |
| Remote-Upgrade | Unterstützt OTA-Upgrade über TCP-Tool oder Browser | |
| Einzigartige Kennung | Jede Tafel hat eine eindeutige globale ID für die Identifizierung der Quelle | |
| Stabilitätsgarantie | Parameter im Flashspeicher gespeichert (nach Stromausfall nicht verloren); automatische 50-Sekunden-Erneuerung ohne gültige Befehle (über Herzschlagbefehle vermeidbar) |
Hauptanwendungen
1. 100+ Sprachen und flexible Anzeigesteuerung
- Globale Sprachkompatibilität: Die integrierte Schriftbibliothek umfasst mehr als 100 Sprachen und passt sich ohne zusätzliche Schriftkonfiguration an regionale und multiethnische Anwendungsszenarien an.
- 4-Zeilen-unabhängiges Management: Jede Zeile zeigt individuelle Inhalte (Text, Zeit) separat an und erfüllt die gleichzeitige Übertragung von Navigations-, Werbe- und Benachrichtigungsinformationen.
- Anpassbare Zeitüberlagerung: Unterstützt personalisierte Zeitformate und synchronisiert automatisch die Echtzeit ohne manuelle Aktualisierungen.
2- Umfangreiche Kommunikationsschnittstellen für die allgemeine Integration
- Mehrprotokollunterstützung: Nahtlos verknüpft sich mit RS485 (Kurzstreckenindustriekommunikation), Ethernet (LAN-Langstreckenverbindung) und MQTT (IoT/Cloud-Integration),Anpassung an verschiedene Systemarchitekturen.
- Vielseitige Portkonfiguration: 2x RS232 für alte Geräte, TTL für Kurzstreckenverbindungen und Wiegand-Schnittstelle für die direkte Verbindung zu Zugangskontrollgeräten (Kartenleser/Biometrie).
- Plug-and-play-Integration: Schnelle Verbindung zu bestehenden Managementsystemen (Parkplätze, Werkstätten, Einkaufszentren) ohne Änderung der Hardwarearchitektur.
3. Interaktiver QR-Code und Sprachübertragung
- Doppelmodus-QR-Code: Vollbildmodus für das Scannen über weite Strecken (z. B. Parkplatzzahlung), 3-Zeilen-Modus mit Textbeschreibung für die Interaktion über kurze Strecken (z. B. Szenografie-Spot-Guides).
- Hochkapazitäts-Sprachspeicher: Speichert bis zu 256 Sprachdateien und unterstützt eine sequentielle oder sofortige Wiedergabe von Willkommensnachrichten, Sicherheitswarnungen und Bestätigungen.
- Nahtloser Moduswechsel: Ein-Klick-Befehl, um den QR-Code-Modus zu beenden und den ursprünglichen Display-Inhalt wiederherzustellen.
4Peripherische Verbindung und stabile Leistung
- Leistungsfähige Relaissteuerung: 2 Hochlast-Relais verbinden Schranken, Lichter und Geräteversorgung und ermöglichen eine automatische Szenarioverknüpfung.
- IO-Statusüberwachung: Liest Sensor-/Knopfsignale aus, um vorgegebene Aktionen (z. B. Gerätealarm, Sprachübertragung) basierend auf externen Ereignissen auszulösen.
- Anpassung an extreme Umgebungen: Betrieb bei Temperaturen von -40 °C bis +85 °C, mit ESD/Pulsschutz für Kommunikationsanschlüsse, geeignet für raue Industrie-/Außenumgebungen.
5Einfache Nutzung und kostengünstige Erweiterung
- Niedrige Betriebsschwelle: Alle Funktionen werden über standardisierte Protokollbefehle gesteuert, keine komplexe Programmierung erforderlich.
- On-Site-Funktionsupgrade: Unterstützt On-Site-Sprachdatei-Updates und IO-Interface-Erweiterungsmodule, wodurch der Austausch des Hauptgeräts vermieden wird.
- Mindeste Wartung: Keine verschleißbaren Teile; tägliche Wartung erfordert lediglich die Überprüfung von Kommunikationsleitungen und Schnittstellen.
Anwendungsszenarien
- Gewerbeanlagen:4-Zeilen-Display für die Navigation auf dem Boden, Markenwerbung und Echtzeit; mehrsprachiger Support für internationale Kunden; QR-Codes verlinken auf Gutscheine.
- Intelligente Parkplätze:QR-Codes für die Vollbildzahlung, Echtzeit-Anzeige der Parkverfügbarkeit; Relais-Steuerung für Barrieren; Sprachübertragungen bestätigen den Erfolg der Zahlung.
- Industrielle Werkstätten:Anzeigen von Produktionsdaten und Sicherheitsrichtlinien in mehreren Sprachen; IO-Schnittstellen erkennen Anomalien in der Ausrüstung und lösen Sprachwarnungen und Stromausfälle über Relais aus.
- Szenische Bereiche und öffentliche Räume:Mehrsprachige Sicherheitshinweise und 3-Zeilen-QR-Codes für Reiseleiter; Stimme begrüßt Besucher nach dem Scannen des Codes.
- Zugriffskontrollsysteme:Integriert sich mit Kartenlesern über die Wiegand-Schnittstelle; zeigt Besucherinformationen an und spielt Willkommensstimmen ab, während der Zugang zur Tür gesteuert wird.
- Verkehrsknotenpunkte:Mehrsprachige Zeitpläne und Richtungsanleitung; Fernupdate von Inhalten über Ethernet/MQTT-Protokolle.
Warum die NED200 Universal-LED-Steuerplatte wählen?
- Globale Anpassungsfähigkeit:Mehr als 100 Sprachunterstützung und Kompatibilität mit mehreren Protokollen erfüllen die Anforderungen an die interregionale Integration und die Integration mehrerer Systeme.
- All-in-One-IntegrationKombiniert Display-Steuerung, Kommunikation, Interaktion und Verknüpfung, wodurch die Systemkomplexität und die Hardwarekosten reduziert werden.
- Zuverlässig und langlebig:Ein industrielles Design mit hoher Temperaturbeständigkeit und mehrfacher Absicherung sorgt für einen stabilen Betrieb rund um die Uhr.
- Kostenwirksame Erweiterung:Funktionsverbesserungen vor Ort und Schnittstellenerweiterungsmodule senken die langfristigen Nutzungskosten.
- Benutzerfreundlicher Betrieb:Standardisierte Befehle und minimale Wartung verringern den Betriebs- und Wartungsaufwand für technische Teams.
