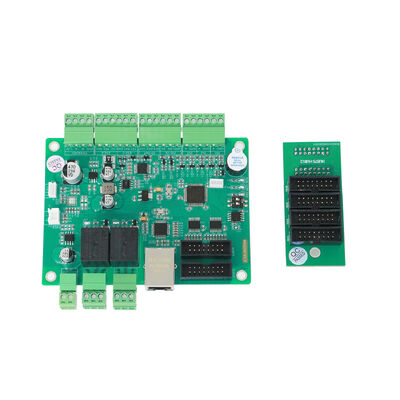

Industrieller LED-Anzeigetreiber mit RS485, Ethernet, MQTT, Sprach- und Relaissteuerung
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Modellnummer | NED200 |
| Dokumentieren | NED200 Multi functional LED...er.pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | KARTON |
| Lieferzeit | 7 Arbeitstage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 1000/Monat |
Produktdetails
| LED-Anzeigeschnittstelle | HUB75 & HUB08 (erweiterbar auf HUB12) | Kontrollierte Anzeigezeilen | 4 Leitungen unabhängig |
|---|---|---|---|
| Unterstützte Sprachen | Über 100 Sprachen | QR-Code-Anzeigemodi | Vollbild (52 Zeichen) und dreizeilig (77 Zeichen) |
| Kommunikationsprotokolle | RS485, TCP/IP (Ethernet), MQTT | Relaisausgangskanäle | 2 Kanäle (250VAC/10A) |
| Sprachspeicherkapazität | Bis zu 256 Dateien (8 MB) | Remote-Upgrade-Unterstützung | OTA (Over-The-Air) über TCP/Browser |
| Betriebstemperatur | -40°C bis +85°C | Stromversorgung | DC 12 V (mit Verpolungsschutz) |
| Hervorheben | Anzeigetreiber mit Sprach- und Relaissteuerung,Industrieller LED-Anzeigetreiber,RS485 |
||
Produkt-Beschreibung
Industrieller LED-Display-Treiber mit RS485, Ethernet, MQTT, Sprach- und Relaissteuerung
Der JUTAI NED200 Industrielle LED-Display-Treiber ist ein leistungsstarker integrierter Steuerkern, der für industrielle und kommerzielle intelligente Szenarien maßgeschneidert ist. Er integriert Multi-Protokoll-Kommunikation (RS485/Ethernet/MQTT), LED-Display-Steuerung, Sprachansagen und Relaisverknüpfung und durchbricht die Silos von Einzelfunktionsgeräten. Mit robustem industriellen Design, reichhaltigen Schnittstellen und standardisierter Betriebslogik dient er als zuverlässiger "zentraler Knotenpunkt" für Informationsübertragung und Multi-Geräte-Kollaboration – ideal für Parkplätze, Fabriken, Einkaufszentren, landschaftlich reizvolle Gebiete und Smart Parks.
Kerntechnische Parameter
| Kategorie | Schlüsselparameter | Spezifikation |
|---|---|---|
| Stromversorgung & Physisches | Betriebsspannung | DC12V (mit Verpolungsschutz) |
| Betriebsstrom | 2A MAX | |
| Betriebstemperatur | -40°C ~ +85°C (relative Luftfeuchtigkeit <80%, keine Kondensation) | |
| Abmessungen (L×B×H) | 115mm × 85mm × 15mm | |
| Befestigungslochabstand | 105mm × 75mm | |
| Display-Steuerung | LED-Schnittstellen | 1x HUB75 (unterstützt 32-Scan-Module), 1x HUB08; erweiterbar auf 4x HUB12 über Erweiterungsplatine (HUB75 und HUB08 können nicht gleichzeitig verwendet werden) |
| Display-Kapazität | 4-zeilige unabhängige Steuerung, max. 80 Bytes pro Zeile | |
| Sprachunterstützung | Über 100 globale Sprachen (vereinfachtes Chinesisch, traditionelles Chinesisch, Englisch, Thai, Koreanisch, Arabisch usw.) | |
| Zeitanzeige | Echtzeit-Zeitüberlagerung, anpassbares Format (Trennzeichen für Jahr/Monat/Tag) | |
| Multi-Protokoll-Kommunikation | Kabelgebundene Schnittstellen | 1x Ethernet (10/100M adaptiv, isoliert), 2x RS232, 1x RS485, 1x TTL |
| Unterstützte Protokolle | RS485 (Baudrate 4800-115200bps), TCP, MQTT (Befehlssteuerung) | |
| Spezialschnittstelle | 1x Wiegand 26/34 adaptiv (für Kartenleser/biometrische Scanner) | |
| Sprach- & Interaktive Funktionen | Sprachansage | 8MB Speicher (bis zu 256 Sprachdateien), ID-Aufrufmodus, sequenzielle/sofortige Wiedergabe |
| QR-Code-Anzeige | Vollbildmodus (52 Zeichen, 2-5m Scan-Distanz); 3-zeiliger Modus (77 Zeichen, 0,5-2m Scan-Distanz) | |
| Peripherieverknüpfung | Relaisausgang | 2 Kanäle, potentialfrei isoliert (unabhängige COM/NO/NC), Belastbarkeit: 250VAC 10A / 30VDC 10A |
| IO-Eingang | 2 Kanäle, nicht isoliert, Signalspannungsbereich: 0-5V (unterstützt potentialfreie Signale) | |
| IO-Ausgang (OC) | 2 Kanäle, nicht isoliert, max. Last: 12V/0,2A (mit Überstromschutz) | |
| Erweiterung & Zuverlässigkeit | Hilfsstromausgang | Integrierte 12V-zu-5V-Schaltung, max. Dauerstrom 1,2A (für Scanner, Kartenleser, LED-Module) |
| Fern-Upgrade | Unterstützt OTA-Upgrade über TCP-Tool oder Browser; optionales Cloud-Upgrade | |
| Eindeutige Identifizierung | Jede Platine hat eine eindeutige globale ID zur Quellidentifizierung und Zugangskontrolle | |
| Stabilitätsmerkmale | Parameter im Flash-Speicher gespeichert (nicht verloren nach Stromausfall); 50-Sekunden-Autorefresh (vermeidbar durch Heartbeat-Befehle); ESD/Puls-Schutz für Kommunikationsports |
Schlüsselfunktionale Vorteile
Multi-Protokoll-Kommunikation für universelle Integration
- Reichhaltige kabelgebundene Schnittstellen: Ethernet für LAN-Fernverbindungen, RS485 für industrielle lokale Kommunikation (100m Reichweite), RS232 für die Anbindung älterer Geräte, und TTL für Kurzstreckenverknüpfungen
- IoT- & Cloud-Kompatibilität: Unterstützt MQTT-Protokoll, ermöglicht nahtlose Integration in Cloud-Management-Plattformen und IoT-Systeme für Fernüberwachung und -steuerung
- Plug-and-Play-Anpassung: Schnelle Verbindung zu bestehenden Managementsystemen (Parkplätze, Werkstätten, Einkaufszentren) ohne Änderung der Hardware-Architektur, reduziert Transformationskosten
Industrielles Relais & IO-Verknüpfung
- Hochlast-Relaissteuerung: 2 industrielle Relais können direkt Schranken, Lichter, Stromversorgungen von Geräten und andere Geräte steuern und automatische Szenario-Verknüpfungen realisieren (z.B. Türöffnung nach QR-Code-Scan)
- IO-Statusüberwachung: Liest potentialfreie Signale von Sensoren, Tasten oder Schaltern und löst voreingestellte Aktionen aus (z.B. Sprachalarme, Relaisabschaltung) bei abnormalen Ereignissen
- Sicher und stabil: Relais verfügen über isolierte Ausgänge, mit Überstromschutz für IO-Schnittstellen, angepasst an raue Industrieumgebungen
Sprachansage & Interaktiver QR-Code
- Hochkapazitiver Sprachspeicher: 8MB Speicher unterstützt bis zu 256 Sprachdateien, mit ID-Aufrufmodus für flexible Wiedergabe (sequenziell/sofortig) von Begrüßungsnachrichten, Sicherheitswarnungen oder Betriebsbestätigungen
- Dual-Modus QR-Code-Interaktion: Vollbild-QR-Code für Scans aus großer Entfernung (z.B. Parkplatzbezahlung), 3-zeiliger QR-Code mit Textbeschreibung für Interaktion aus kurzer Entfernung (z.B. Reiseführer für Sehenswürdigkeiten), ermöglicht schnelle "Bildschirm-Person"-Verbindung
- Vor-Ort-Sprachaktualisierungen: Unterstützt Vor-Ort-Sprachdatei-Upgrades über Tools, passt sich dynamischen Szenario-Anforderungen an, ohne die Hardware auszutauschen
Flexible LED-Display-Steuerung
- 4-zeilige unabhängige Verwaltung: Jede Zeile kann benutzerdefinierten Text, Zeit oder Benachrichtigungen separat anzeigen und ermöglicht die gleichzeitige Übertragung von Multi-Typ-Informationen (z.B. Navigation + Werbeaktionen + Zeit in Einkaufszentren)
- Globale Sprachunterstützung: Integrierte Schriftbibliothek für über 100 Sprachen, passt sich an überregionale und multiethnische Anwendungsszenarien an, ohne zusätzliche Schriftkonfiguration
- Erweiterbare Display-Schnittstellen: Kompatibel mit HUB75/HUB08 LED-Modulen, erweiterbar auf 4 HUB12-Schnittstellen über Erweiterungsplatinen, deckt die meisten gängigen LED-Display-Spezifikationen ab
Industrielle Zuverlässigkeit & einfache Bedienung
- Extreme Umgebungsanpassung: Arbeitet stabil im Temperaturbereich von -40°C bis +85°C, geeignet für Außenbereiche oder Industriehallen mit großen Temperaturschwankungen
- Niedrige Betriebsschwelle: Alle Funktionen werden über standardisierte Protokollbefehle gesteuert, keine komplexe Programmierung erforderlich – technische Teams können sie schnell beherrschen
- Minimale Wartung: Keine Verschleißteile; die tägliche Wartung erfordert nur die Überprüfung von Kommunikationsleitungen und Schnittstellen, reduziert den Betriebs- und Wartungsaufwand
Anwendungsszenarien
Industrielle Werkstätten
Anzeigt Produktionsdaten, Sicherheitsrichtlinien und Gerätestatus in mehreren Sprachen; IO-Schnittstellen erkennen Geräteanomalien, lösen Sprachalarme aus und unterbrechen die Stromversorgung über Relais, um die Ausbreitung von Fehlern zu verhindern
Intelligente Parksysteme
Zeigt Echtzeit-Parkverfügbarkeit und Vollbild-Zahlungs-QR-Codes an; Relais steuern Schranken zur automatischen Öffnung nach der Zahlung, mit Sprachansagen, die "Zahlung erfolgreich" bestätigen
Gewerbliche Komplexe
4-zeilige Anzeige für Stockwerk-Navigation, Markenwerbung und Echtzeit-Uhrzeit; MQTT-Protokoll ermöglicht Fernaktualisierungen von Inhalten; QR-Codes verlinken zu Gutscheinen oder Mitgliedsanmeldungen
Smart Parks & Scenic Areas
Mehrsprachige Sicherheitshinweise und 3-zeilige QR-Codes für Reiseführer; Besucher scannen Codes zur Registrierung, was die Relais zur Öffnung der Zugangskontrolle und zur Wiedergabe von Begrüßungsstimmen auslöst
Zugangskontrolle & Smart Buildings
Integration mit Kartenlesern über Wiegand-Schnittstelle; Anzeige von Besucherinformationen, Wiedergabe von Begrüßungsstimmen und Steuerung des Türzugangs über Relais, Realisierung eines intelligenten Einlassmanagements
Verkehrsknotenpunkte
Bereitstellung von Fahrplänen und Wegweisern in mehreren Sprachen; Ethernet/MQTT unterstützt Fernaktualisierungen von Inhalten und gewährleistet die Echtzeit-Informationsübertragung
Warum den NED200 Industriellen LED-Display-Treiber wählen?
- All-in-One-Integration: Kombiniert Kommunikation, Display-Steuerung, Sprachansage, Relaisverknüpfung und QR-Code-Interaktion, reduziert Systemkomplexität und Hardwarekosten
- Industrielle Haltbarkeit: Breiter Temperaturbereich, mehrere Schutzmechanismen (Verpolung, Überstrom, ESD), gewährleistet 24/7 stabilen Betrieb in rauen Umgebungen
- Starke Erweiterbarkeit: Unterstützt Erweiterung von Display-Schnittstellen, Aktualisierungen von Sprachdateien und Hinzufügen von IO-Modulen, passt sich Funktionsupgrades an, ohne das Hauptgerät auszutauschen
- Effiziente Informationsübertragung: Multi-Protokoll- + Mehrsprachigkeitsunterstützung ermöglicht schnelle Informationsverbreitung und systemübergreifende Zusammenarbeit, verbessert die Betriebseffizienz
- Kostengünstiger Betrieb: Standardisierte Befehle, minimale Wartung und lange Lebensdauer senken die langfristigen Nutzungskosten für Unternehmen
