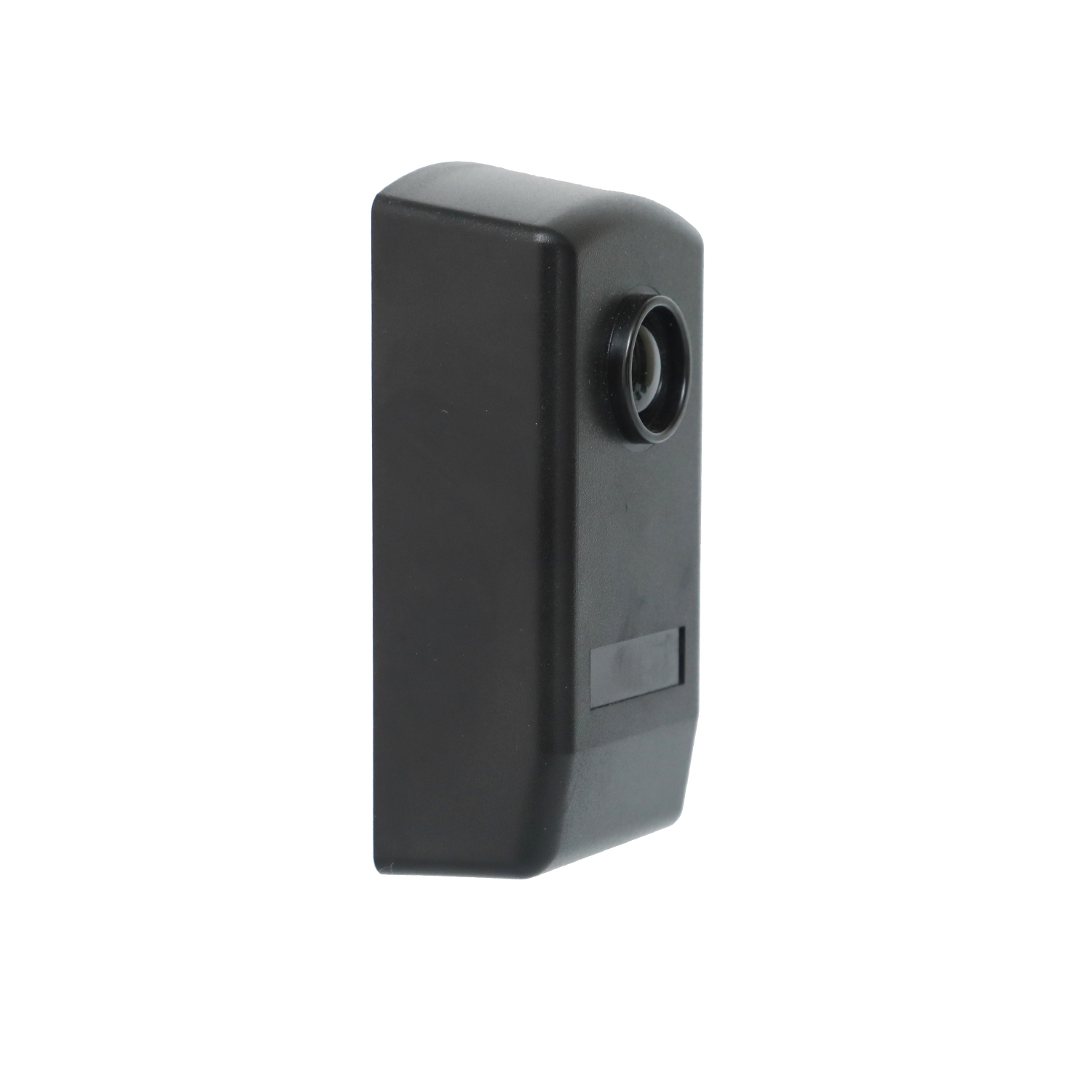

Outdoor-Infrarot-Lichtschranke IR-20 für die Sicherheitsdetektion von Toren & Türen

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	IR-20
Dokumentieren	JUTAI Wired Photocell IR-20...20.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

Produktdetails

IP-Bewertung	IP65	Erfassungsbereich	30m
Typ	verdrahtet	Hs-Code	8531901000
Paketgröße	12.00cm * 11.70cm * 4.30cm	Bruttogewicht des Pakets	0,25 kg
Hervorheben	Outdoor IR Infrarot-Lichtschranke , IR-20 Infrarot-Lichtschranke , Tor-Tür Infrarot-Lichtschranke

Hinterlass eine Nachricht

Produkt-Beschreibung

Außen-Infrarot-Fotokell IR-20 Premium-Sicherheitserkennung für Tore, Türen und Automatisierung

Die JUTAI IR-20-Serie Infrarot-Photokelle (auch als IR-Sensor, Strahlsensor,oder Infrarot-Sensor) ist eine professionelle Durchstrahl-Erkennungslösung, die für sicherheitskritische und Automatisierungsszenarien entwickelt wurdeEs besteht aus einem abgestimmten Sender (TX) und einem Empfänger (RX), der einen unsichtbaren, präzisen Infrarotstrahl erzeugt, um Hindernisse zu erkennen, Einfangen zu verhindern und die Sicherheit zu verbessern.Mit einer Reichweite von 20 MeternDurch die hohe Haltbarkeit und flexible Integration ist es weltweit eine zuverlässige Wahl für automatische Türen, Industrie-Tore, Garagentore und Sicherheitssysteme.

Produktübersicht

Die IR-20-Serie arbeitet nach einem einfachen, aber zuverlässigen Durchstrahlungsprinzip, indem sie einen fokussierten Infrarotstrahl vom TX zum RX aussendet.oder Hindernis) unterbricht den Lichtstrahl, wird das interne Relais des RX® sofort ausgelöst und sendet ein Signal an Ihr Steuerungssystem, um das Schließen von Türen zu stoppen, Alarme zu aktivieren oder Maschinen anzuhalten.

Das Sensorpaar, das aus UV-beständigem Kunststoff und einem Gummigehäuse gefertigt wurde, hält sich gegen raue Außenbedingungen, Staub und Temperaturschwankungen.Es ist für den Dauerbetrieb in Umgebungen mit hohem Verkehrsvolumen oder kritischen Sicherheitsbedingungen gebaut, in denen die Zuverlässigkeit nicht verhandelbar ist..

Kernmerkmale und Vorteile

1. Industrielle Haltbarkeit und Wetterbeständigkeit

Schutzbewertung IP55: Wirksam gegen Staub und Wasserströme, sodass eine direkte Installation im Freien ohne zusätzliche Abschirmung möglich ist.
Großspannungskompatibilität: Funktioniert mit 12-24 V AC/DC (nicht polarisiert), integriert sich nahtlos mit gemeinsamen Stromversorgungen für Türen, Tore und Automatisierungssysteme.
Anpassung an extreme Temperaturen: Funktionsfähigkeit stabil von -10°C bis +60°C, Anpassung an die meisten Klimazonen und Arbeitsbedingungen im Innen- und Außenbereich.

2. Zuverlässige Erkennung und Störungsbekämpfung

20 Meter Langstreckenerkennung: Bietet einen stabilen, fokussierten Strahl für Standard- und große Öffnungen (z. B. Industrie-Tore, große Schiebetüren).
Umweltschädliche Störungen: Die optimierte Infrarotstrahlkonstruktion minimiert falsche Auslöser durch Umgebungslicht, Regen oder Staub und sorgt so für eine genaue Erkennung.
Intuitiver Statusindikator: Das RX verfügt über eine rote LED (ausgeschaltet während des normalen Betriebs, eingeschaltet, wenn der Strahl blockiert ist) für eine schnelle Ausrichtung und Echtzeit-Standskontrollen.

3. Einfache Integration und Installation

Versatile Relais-Ausgabe: SPDT (Single Pole Double Throw) Relais mit COM (Common), NC (Normally Closed) und NO (Normally Open) Endgeräten, kompatibel mit jeder Türsteuerung, jeder Steuerung oder jedem Alarmsystem.
Optionen für eine doppelte Montage: Unterstützt die Wandmontage (3x 5mm Bohrlöcher) und die Montage von Metalloberflächen (3x 3mm selbstschraubende Schrauben), die sich an verschiedene Installationsszenarien anpassen.
Vereinfachte Ausrichtung: Kompaktes Design und klares visuelles Feedback machen die Ausrichtung einfach.

4. Sicherheitsorientiertes Design

Schutz vor Fallen: erfüllt die Sicherheitsanforderungen für automatisierte Tür-/Torsysteme und verhindert Unfälle, indem es bei Erkennung von Hindernissen das Schließen stoppt.
Stabiler Dauerbetrieb: Komponenten in industrieller Qualität gewährleisten eine langfristige Zuverlässigkeit in Hochfrequenz-Anwendungsszenarien (z. B. Einkaufszentren, Industriewerkstätten).

Technische Spezifikation

Parameter	Spezifikation
Modell	IR-20M
Erkennungsprinzip	Durchblende (Sender + Empfängerpaar)
Max. Entdeckungsbereich	20 Meter (Innen- und Außenbereich)
Stromversorgung	12-24V Wechselstrom/Gleichstrom (nicht polarisiert)
TX Höchstbetriebsstrom	≤ 25mA
RX Höchstbetriebsstrom	≤ 35mA
Ausgabeart	1 Umschaltrelais (SPDT)
Relaiskontaktbewertung	Max. 500mA @ 48V Wechselstrom
Eintrittsschutz	IP55
Betriebstemperatur	-10°C bis +60°C
Wohnmaterial	Technischer Kunststoff mit Gummigehäuse
Empfängeranzeiger	Rote LED (an, wenn das Licht unterbrochen wird)
Terminalkonfiguration	TX: 1-2 (Leistung); RX: 1-3 (Leistung), 4 (COM), 5 (NC), 6 (NEIN)

Typische Anwendungen

Automatische Türsicherheit: Schiebetüren, Schaukeltüren und Hochgeschwindigkeits-Roll-up-Türen in Einkaufszentren, Krankenhäusern und Flughäfen, die verhindern, dass Personen oder Gegenstände gefangen werden.
Automation von Türen und Garagen: Industrie-Tore, Garagentore und Parkbarrieren: Fahrzeuge oder Hindernisse erkennen, um beim Schließen eine Kollision zu vermeiden.
Sicherheit im Umkreis: Unsichtbare Infrarotzäune für Grundstücksgrenzen, Fenster oder Zäune, die bei Durchbruch des Strahls Eindringlarme auslösen.
Industrieanlagen: Sicherheitsverriegelungen oder Präsenzerkennung für Materialbearbeitungsgeräte, automatisierte Produktionslinien und Fördersysteme.
Gewerbliche und öffentliche Räume: Sicherer Betrieb automatisierter Eingänge in Bürogebäuden, Bahnhöfen und Einzelhandelsgebäuden.

Installations- und Verkabelungsleitfaden

Die TX und die RX sind gegenüber einander zu montieren, um eine klare Sichtlinie zu gewährleisten (keine Hindernisse zwischen dem Paar).
Die Stromversorgung (12-24 V Wechselstrom/Gleichstrom) wird an die TX-Terminals 1 und 2 und an die RX-Terminals 1, 2 oder 3 (für unterschiedliche Spannung 适配) angeschlossen.
Die RX-Relais (4=COM, 5=NC, 6=NO) anschließen Sie an die Türsteuerung, den Steuergerät oder das Alarmsystem.
Die TX und die RX ausrichten, bis die rote LED der RX ausgeschaltet wird (was auf eine stabile Lichtstrahlverbindung hinweist).
Die Vorderplatten mit vorgegebenen Schrauben befestigen, anschließend durch Unterbrechen des Strahls prüfen, ob die RX-LED eingeschaltet ist und der Relais den Zustand ändert.

Warum wählen Sie JUTAI IR-20 Infrarot-Fotokell?

Bewährte industrielle Zuverlässigkeit: Konzipiert für den kontinuierlichen Einsatz in anspruchsvollen Zutrittskontroll- und Sicherheitsszenarien und reduziert die Wartungsfrequenz.
Globale Vereinbarkeit: Flexible Spannungsaufnahme und Universal-Relee-Ausgabe passen sich weltweiten Automatisierungssystemen und Leistungsstandards an.
Benutzerfreundliches Design: Vereinfachte Installation, intuitive Ausrichtung und klare Dokumentation senken die Bereitstellungskosten.
Vertrauenswürdige Markenunterstützung: Entwickelt von Shenzhen JUTAI Comm Co., Ltd. mit professioneller technischer Unterstützung und langlebigen, qualitätsgesicherten Komponenten.

Verbessern Sie Ihre Sicherheits- und Automatisierungssysteme mit der zuverlässigen Erkennung von JUTAI IR-20 Photozellen Kontaktieren Sie uns für Spezifikationen, Preise und technischen Support.
