IP55-Infrarotstrahlsensor für Außensicherheit und Automatisierung

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	IR-20
Dokumentieren	JUTAI Wired Photocell IR-20...20.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

Produktdetails

IP-Bewertung	IP65	Erfassungsbereich	30m
Typ	verdrahtet	Hs-Code	8531901000
Paketgröße	12.00cm * 11.70cm * 4.30cm	Bruttogewicht des Pakets	0,25 kg
Hervorheben	IP55 Infrarotstrahlsensor , Infrarotstrahlsensor für die Automation der Außensicherheit , Infrarotstrahlsensor für die Außensicherheit

Hinterlass eine Nachricht

Produkt-Beschreibung

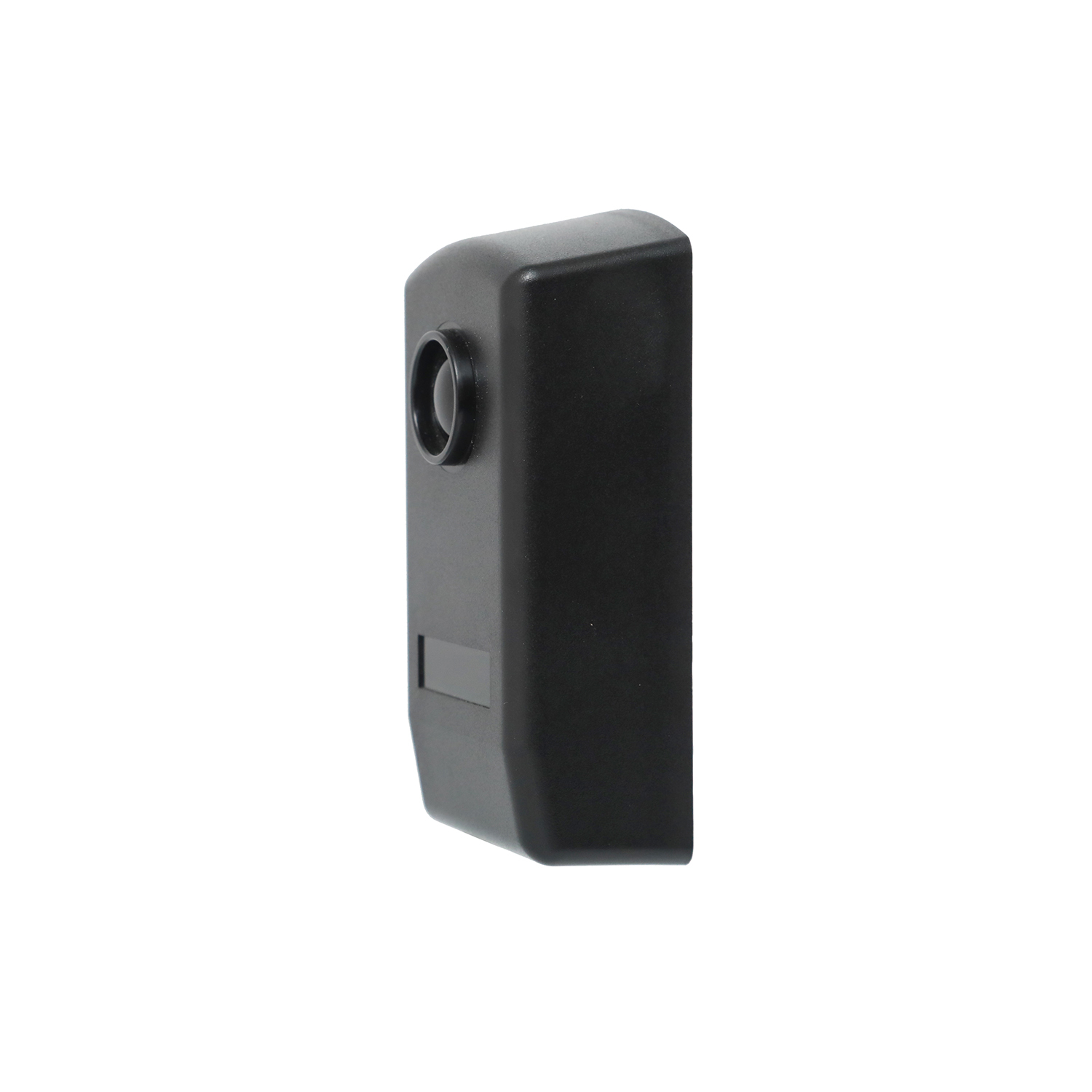

IP55-Infrarotstrahlsensor für Außensicherheit und Automatisierung

Der JUTAI IR-20M Infrarotstrahlsensor (auch als IR-Sensor, Photocell oder Through-Beam Sensor bekannt) ist eine industrielle Detektionslösung, die für Außensicherheits- und Automatisierungsszenarien entwickelt wurde.mit einer Schutzklasse von IP55, ist es hervorragend gegen Staub und Wasserströme beständig und bietet eine zuverlässige Leistung in rauen Außenumgebungen.Dieser Sensor erzeugt einen unsichtbaren 20-Meter-Detektionsstrahl., die als kritische Sicherheitsbarriere für Tore, Türen, Sicherheitsvorkehrungen und industrielle Maschinen weltweit dienen.

Produktübersicht

Das IR-20M arbeitet nach einem einfachen, aber robusten Durchstrahlprinzip und sendet einen fokussierten Infrarotstrahl vom TX zum RX.oder Hindernis), löst das interne Relais des RX sofort ein Signal aus, um das Schließen von Türen zu stoppen, Alarme zu aktivieren oder automatisierte Geräte anzuhalten.

Das Sensorpaar ist aus langlebigem Kunststoff und einem Gummigehäuse gefertigt und widersteht UV-Strahlung, Temperaturschwankungen und Außenmüll.Ideal für Anwendungen im Freien mit starkem Verkehr oder für sicherheitskritische Anwendungen, bei denen die Zuverlässigkeit nicht beeinträchtigt werden kann.

Kernmerkmale und Vorteile

1. IP55 Wetterfest und langlebiges Design

IP55-Schutz: Blockiert effektiv den Staubdurchgang und widersteht Wasserstrahlen unter niedrigem Druck (von allen Seiten), wodurch eine direkte Installation im Freien ohne zusätzliche Gehäuse möglich ist.
UV- und Korrosionsbeständigkeit: Das gummierte, UV-beständige Gehäuse verhindert den Abbau durch Sonnenlicht und raue Wetterbedingungen und verlängert die Lebensdauer im Freien.
Anpassung an die hohen Temperaturen: Funktioniert stabil von -10°C bis +60°C und passt sich den meisten Klimazonen an (von kalten Wintern bis zu heißen Sommern).

2. Zuverlässige Fernerkennung

20 Meter Reichweite: Bietet einen stabilen, fokussierten Strahl für große Öffnungen (z. B. Industrie-Tore, Parkbarrieren) und Sicherheitszäune.
Leistung gegen Störungen: Die optimierte Infrarotstrahlkonstruktion minimiert falsche Auslöser durch Umgebungslicht, Regen oder Staub und sorgt so für eine genaue Erkennung.
Intuitives Statusfeedback: Der RX verfügt über eine rote LED-Anzeige, die während des normalen Betriebs (Blitz unbehindert) ausgeschaltet und bei Unterbrechung des Blitzes eingeschaltet ist, um eine schnelle Ausrichtung und Echtzeit-Standskontrollen zu ermöglichen.

3. Flexible Integration und einfache Installation

Universelle Leistungskompatibilität: Funktioniert mit 12-24V AC/DC (nicht polarisierte) Stromversorgungen, nahtlos mit gängigen Türsteuerungen, PLCs und Alarmsystemen integriert.
Versatile Relais-Ausgabe: SPDT (Single Pole Double Throw) Relais mit COM (Common, Terminal 4), NC (Normalerweise geschlossen, Terminal 5) und NO (Normalerweise offen, Terminal 6) Endgeräten für eine universelle Kompatibilität.
Optionen für eine doppelte Montage: Unterstützt die Wandmontage (3x 5mm Bohrlöcher mit Schraubankern) und die Montage auf Metalloberflächen (3x 3mm selbstschraubende Schrauben), so dass sie sich an verschiedene Außeninstallationsszenarien anpassen kann.
Vereinfachte Verkabelung: Eine klare Endkennzeichnung (TX: 1-2 für die Leistung; RX: 1-3 für die Leistung, 4-6 für die Relaisleistung) verringert die Installationsfehler.

4. Sicherheitsorientierte und industrielle Leistung

Vermeidung von Fallen: erfüllt die Sicherheitsanforderungen an automatische Türen, Tore und Barrieren und verhindert Kollisionen oder Einfangen von Personen/Gegenständen.
Robuste elektrische Spezifikation: TX max Betriebsstrom ≤ 25mA, RX max Betriebsstrom ≤ 35mA und Relaiskontakt bis zu 500mA @ 48V AC/DC

Technische Spezifikation

Parameter	Spezifikation
Modell	IR-20M
Erkennungsprinzip	Durchblende (Sender + Empfängerpaar)
Max. Entdeckungsbereich	20 Meter (Innen- und Außenbereich)
Stromversorgung	12-24V Wechselstrom/Gleichstrom (nicht polarisiert)
TX Höchstbetriebsstrom	≤ 25mA
RX Höchstbetriebsstrom	≤ 35mA
Ausgabeart	1 Umschaltrelais (SPDT)
Relaiskontaktbewertung	Max. 500mA @ 48V Wechselstrom
Eintrittsschutz	IP55
Betriebstemperatur	-10°C bis +60°C
Wohnmaterial	Technischer Kunststoff mit Gummigehäuse
Empfängeranzeiger	Rote LED (an, wenn das Licht unterbrochen wird)
Terminalkonfiguration	TX: 1-2 (Leistung); RX: 1-3 (Leistung), 4 (COM), 5 (NC), 6 (NEIN)
Montageöffnungen	Wand: 3 x 5 mm; Metall: 3 x 3 mm
Abmessungen (ca.)	90.63 mm × 44,90 mm × 30,00 mm

Typische Anwendungen

Automation von Außentüren und Garagen: Industrie-Tore, Parkbarrieren und Garagentore: Fahrzeuge/Hindernisse erkennen, um beim Schließen eine Kollision zu vermeiden.
Sicherheit im Umkreis: Unsichtbare Infrarotzäune für Grundstücksgrenzen, Fabrikwände oder Wohnzäune, die bei Durchbruch des Strahls Eindringlingsalarme auslösen.
Automatische Türsicherheit: Schiebetüren, Schaukeltüren oder Hochgeschwindigkeits-Roll-up-Türen im Freien in Einkaufszentren, Krankenhäusern oder Industrieanlagen
Sicherheit von Industrieanlagen: Außenmaterialbearbeitungsgeräte, Fördersysteme oder Baumaschinen, die als Sicherheitsverriegelung zur Präsenzerkennung dienen.
Gewerbliche und öffentliche Räume: Parkplätze, Bahnhöfe und BürogebäudeEingänge, die den sicheren Betrieb automatisierter Zugangssysteme gewährleisten.

Installations- und Verkabelungsleitfaden

Vorbereitung der Montage: Wählen Sie einen Ort mit einer klaren Sichtlinie zwischen TX und RX. Für Wände bohren Sie 3x 5 mm Löcher und installieren Sie Schraubanker; für Metalloberflächen bohren Sie 3x 3 mm Löcher für selbstschraubende Schrauben.
Drahtverbindung:
- Anschließen Sie 12-24V AC/DC-Strom an die TX-Terminals 1 und 2.
- Anschließen Sie die Stromversorgung an die RX-Terminals 1, 2 oder 3 (spannungsgerecht).
- Kabel RX-Terminals 4 (COM), 5 (NC), 6 (NO) an Ihre Steuerung, PLC oder Alarmanlage.
Ausrichtung: Die TX- und RX-Positionen werden so lange eingestellt, bis die rote LED des RX ausgeschaltet wird (was eine stabile Lichtstrahlverbindung anzeigt).
Letzte Einrichtung: Die Vorderplatten mit den mitgelieferten Schrauben befestigen.

Warum wählen Sie den JUTAI IR-20M Infrarotstrahlsensor?

IP55 Zuverlässigkeit im Freien: Gebaut, um Staub, Regen und extreme Temperaturen zu widerstehen ideal für ungeschützte Außenräume.
Industrielle Haltbarkeit: Hochwertige Komponenten und robustes Gehäuse sorgen für eine langfristige Leistung bei minimalem Wartungsbedarf.
Allgemeine Vereinbarkeit: Flexible Leistungsaufnahme und Relaisleistung lassen sich nahtlos in bestehende Sicherheits- und Automatisierungssysteme integrieren.
Benutzerfreundliche Installation: Klare Kennzeichnung, doppelte Montageoptionen und intuitives LED-Feedback reduzieren die Einrichtungszeit und Fehler.
Vertrauenswürdige Markensicherung: Entwickelt von Shenzhen JUTAI Comm Co., Ltd., einem professionellen Anbieter von Sicherheits- und Automatisierungskomponenten.

Verbessern Sie Ihre Außensicherheits- und Automatisierungssysteme mit dem wettersicheren, zuverlässigen JUTAI IR-20M Infrarotstrahlsensor.
