Paket Bruttogewicht 0,25 kg Einzelstrahl-Lichtschrankensensor mit 20 m Reichweite, ideal für automatische Türen, IP65-zertifiziert, langlebig
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Zertifizierung | CE |
| Modellnummer | IR-20 |
| Dokumentieren | JUTAI Wired Photocell IR-20...20.pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | Karikatur |
| Lieferzeit | 5 - 8 Arbeitstage |
| Zahlungsbedingungen | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Versorgungsmaterial-Fähigkeit | 1000 Stück pro Monat |
Produktdetails
| IP-Bewertung | IP65 | Erfassungsbereich | 30m |
|---|---|---|---|
| Typ | Verdrahtet | HS-Code | 8531901000 |
| Packungsgröße | 12.00cm * 11.70cm * 4.30cm | Bruttogewicht des Pakets | 0,25 kg |
| Hervorheben | 20 m Reichweite Lichtschrankensensor für automatische Türen,20 m IP65 Lichtschrankensensor für automatische Türen,IP65 Lichtschrankensensor für automatische Türen |
||
Produkt-Beschreibung

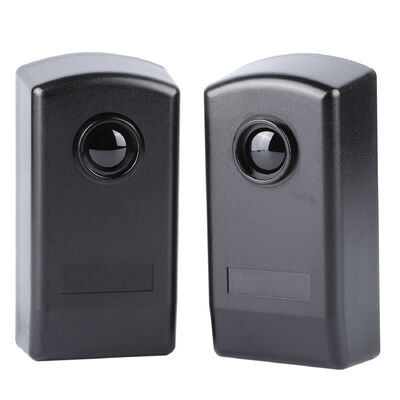

Einstrahl-Fotokellensensor mit 20M Reichweite für automatische Türen
Der JUTAI IR-20M Single Beam Photocell Sensor ist eine professionelle Infrarot-Detektionslösung, die speziell für automatische Türsysteme und sicherheitskritische Automatisierungsszenarien entwickelt wurde.als Durchblendsensor, der einen Sender (TX) und einen Empfänger (RX) verbindet, erzeugt er einen unsichtbaren, präzisen Infrarotstrahl mit einem Detektionsbereich von 20 Metern, der eine zuverlässige Erkennung von Hindernissen zur Verhinderung von Fallen und zur Verbesserung der Betriebssicherheit ermöglicht.mit einer Wetterfestigkeit von IP55, breitspannungskompatibilität und industriell hochwertige Haltbarkeit, ist es die vertrauenswürdige Wahl für automatische Schiebetüren, Schwungtüren, Hochgeschwindigkeits-Roll-up-Türen und Zugangskontrollsysteme weltweit.
Produktübersicht
Der IR-20M-Sensor arbeitet nach dem einfachen Durchstrahlungsprinzip und sendet einen fokussierten Infrarotstrahl vom TX zum RX.oder ein Hindernis den Lichtstrahl unterbricht, das interne Relais des RX wird sofort ausgelöst und sendet ein Signal an die automatische Türsteuerung, um das Schließen zu stoppen, die Richtung umzukehren oder den Betrieb zu pausieren.
Das Sensorpaar besteht aus UV-beständigem Kunststoff und einem gummierten Gehäuse, das gegen Außenelemente, Staub und Temperaturschwankungen bestand.Es ist für den 24/7 Dienst in Hochleistungsgeschäften konzipiert., Industrie und öffentliche Umgebungen, in denen Zuverlässigkeit und Sicherheit nicht verhandelbar sind.
Kernmerkmale und Vorteile
Wetterbeständiges und langlebiges Bauwerk
- IP55 Eintrittsschutz:Wirksam gegen Staub und Niederdruckwasserstrahlen aus allen Richtungen, so dass eine direkte Installation in Innen- und Außenräumen ohne zusätzliche Abschirmung möglich ist.
- Großspannungskompatibilität:Funktioniert mit 12-24V AC/DC (nicht polarisiert), integriert sich nahtlos mit standardmäßigen automatischen Türstromversorgungen und Steuerungssystemen.
- Temperaturbeständigkeit:Funktionsfähigkeit von -10°C bis +60°C, Anpassung an verschiedene Klimazonen und Arbeitsbedingungen.
Zuverlässige 20 Meter-Erkennung
- Langstreckenleistung:Er liefert einen stabilen, fokussierten Infrarotstrahl mit einer maximalen Reichweite von 20 Metern, geeignet für breite Türöffnungen und große Zugangsbereiche.
- Entwurf zur Verhinderung von Störungen:Optimierte optische Technologie minimiert falsche Auslöser, die durch Umgebungslicht, Regen oder Staub verursacht werden, was eine genaue Erkennung in komplexen Umgebungen gewährleistet.
- Intuitiver Statusindikator:Der RX verfügt über eine rote LED, die ausgeschaltet wird, wenn der Strahl nicht behindert wird (normaler Betrieb) und eingeschaltet wird, wenn er unterbrochen wird, um eine schnelle Ausrichtung und Echtzeit-Statusüberprüfungen zu ermöglichen.
Einfache Installation und universelle Integration
- Zweifachmontage:Unterstützt die Wandmontage (3x 5mm Bohrlöcher mit Schraubankern) und die Montage von Metalloberflächen (3x 3mm selbstschraubende Schrauben), die sich an verschiedene Installationsszenarien anpassen.
- Versatile Relais-Ausgabe:SPDT (Single Pole Double Throw) Relais mit Terminals Common (COM, Terminal 4), Normally Closed (NC, Terminal 5) und Normally Open (NO, Terminal 6), kompatibel mit jeder automatischen Türsteuerung, PLC,oder Alarmsystem.
- Vereinfachte Verkabelung:Eine eindeutige Kennzeichnung der Endgeräte (TX: 1-2 für die Leistung, RX: 1-3 für die Leistung, 4-6 für die Relaisleistung) reduziert die Installationsfehler und spart die Einrichtungszeit.
Sicherheitsorientiertes Design von automatischen Türen
- Vorbeugung von Fallen:Erfüllt kritische Sicherheitsanforderungen für automatische Türen, verhindert Kollisionen und Einfangen von Menschen, Haustieren oder Gegenständen.
- Zuverlässigkeit in industrieller Qualität:Hochwertige Komponenten und robuste Gehäuse gewährleisten eine langfristige Leistung bei häufigem Einsatz (z. B. Einkaufszentren, Flughäfen, Krankenhäuser).
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Modell | IR-20M |
| Erkennungsprinzip | Einzelstrahl-Durchstrahl (Sender + Empfängerpaar) |
| Höchstdetektionsbereich | 20 Meter (Innen- und Außenbereich) |
| Stromversorgung | 12-24V Wechselstrom/Gleichstrom (nicht polarisiert) |
| Maximaler TX-Betriebsstrom | ≤ 25mA |
| Höchstbetriebsstrom RX | ≤ 35mA |
| Ausgabeart | 1 Umschaltrelais (SPDT) |
| Relaiskontaktbewertung | Max. 500mA @ 48V Wechselstrom |
| Eintrittsschutzbewertung | IP55 |
| Betriebstemperaturbereich | -10°C bis +60°C |
| Wohnmaterial | Technischer Kunststoff mit Gummigehäuse |
| Empfängeranzeiger | Rote LED (an, wenn das Licht unterbrochen wird) |
| Terminalkonfiguration | TX: 1-2 (Leistung); RX: 1-3 (Leistung), 4 (COM), 5 (NC), 6 (NEIN) |
| Spezifikationen für das Montageloch | Wand: 3 x 5 mm; Metall: 3 x 3 mm |
| Abmessungen (L × W × H) | 90.63 mm × 44,90 mm × 30,00 mm |
Typische Anwendungen
- Automatische Schiebetüren:Einkaufszentren, Bürogebäude, Flughäfen und Krankenhäuser, die während der Schließung verhindern, dass sie gefangen werden.
- Swing- und Roll-Up-Türen:Industrieanlagen, Lagerhallen und Einzelhandelsgeschäfte
- Garagentüren und Parkbarrieren:Wohn- und gewerbliche Parkflächen, die einen sicheren Betrieb gewährleisten, wenn Fahrzeuge oder Fußgänger anwesend sind.
- Zugriffskontrollsysteme:Sicherheitsvorkehrungen für Türen, Tore und Sperrgebiete, die Alarme auslösen oder den Zugang verweigern, wenn der Strahl durchbrochen wird.
- Öffentliche Gebäude:Bahnhöfe, Krankenhäuser und Schulen: Verbesserung der Sicherheit für automatische Türsysteme mit hohem Verkehrsaufkommen.
Installations- und Verkabelungsleitfaden
- Montagevorbereitung:Wählen Sie einen Ort mit einer klaren Sichtlinie zwischen dem TX und dem RX aus. Für Wände bohren Sie 3x 5 mm Löcher und installieren Sie Schraubenanker; für Metalloberflächen bohren Sie 3x 3 mm Löcher für selbstschraubende Schrauben.
- Kabelanschluss
- Anschließen Sie 12-24V AC/DC-Leistung an die TX-Terminals 1 und 2.
- Anschließen Sie die gleiche Stromversorgung an die RX-Endgeräte 1, 2 oder 3 (spannungsübereinstimmend).
- Die RX-Terminals 4 (COM), 5 (NC) und 6 (NO) an den automatischen Türsteuerungs- oder Alarmsystems anschließen.
- Ausrichtung:Die Positionen des TX und des RX werden so lange eingestellt, bis die rote LED des RX ausgeht, was auf eine stabile Lichtstrahlverbindung hinweist.
- Abschlussprüfung:Die Frontplatten mit den mitgelieferten Schrauben befestigen.
Warum wählen Sie den JUTAI IR-20M Single Beam Photocell Sensor?
- Für automatische Türen:Eine optimierte Konstruktion erfüllt die spezifischen Sicherheits- und Leistungsbedürfnisse von automatischen Türsystemen.
- Nachgewiesene ZuverlässigkeitIndustrielle Komponenten und wettersichere Konstruktion sorgen für einen gleichbleibenden Betrieb in anspruchsvollen Umgebungen.
- Allgemeine KompatibilitätFunktioniert mit allen wichtigen automatischen Türsteuerungen und Stromversorgungen, wodurch die Komplexität der Integration reduziert wird.
- Kostenwirksame Sicherheit:Hochwertige Leistung zu einem wettbewerbsfähigen Preis, was die Gesamtkosten des Systems senkt.
- Vertrauenswürdiger Markenunterstützung:Entwickelt von Shenzhen JUTAI Comm Co., Ltd., einem professionellen Anbieter von Sicherheits- und Automatisierungskomponenten mit globaler technischer Unterstützung.
Verbessern Sie die Sicherheit und Zuverlässigkeit Ihres automatischen Türsystems mit dem JUTAI IR-20M Single Beam Photocell Sensor. Kontaktieren Sie uns für detaillierte Spezifikationen, Preise und technische Unterstützung.
